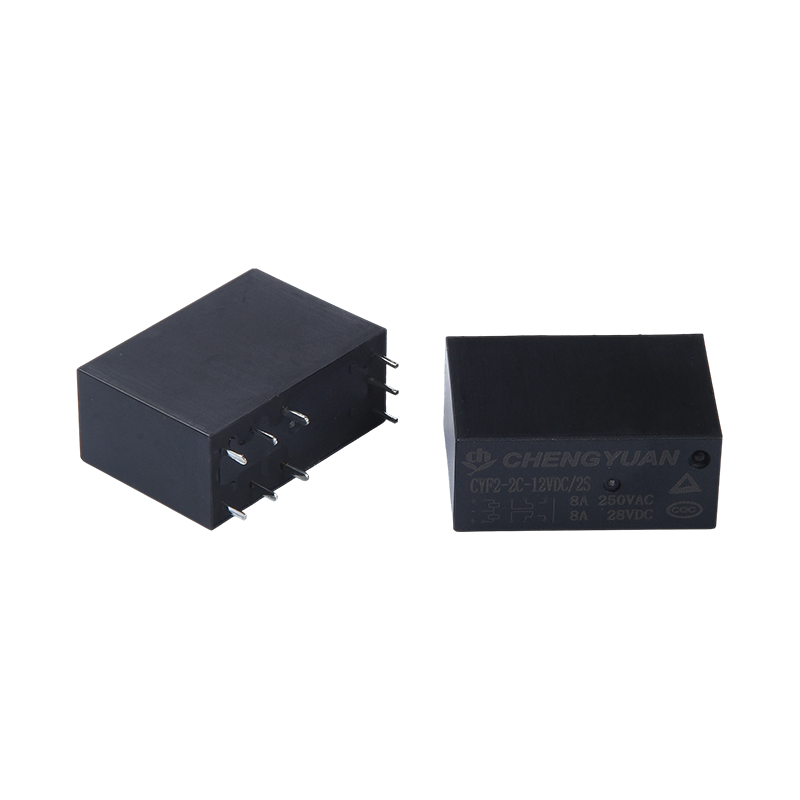

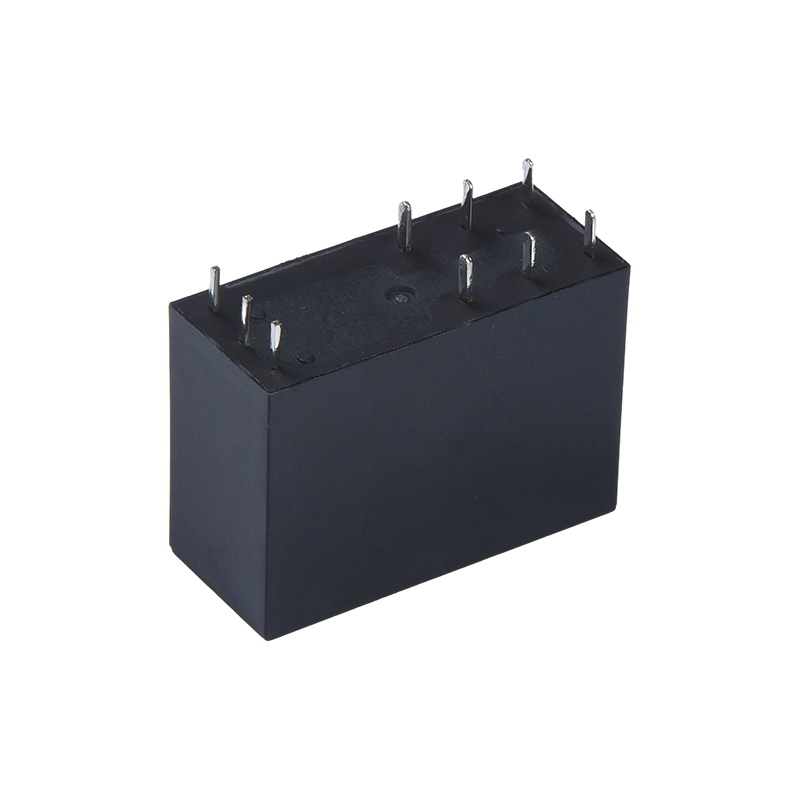

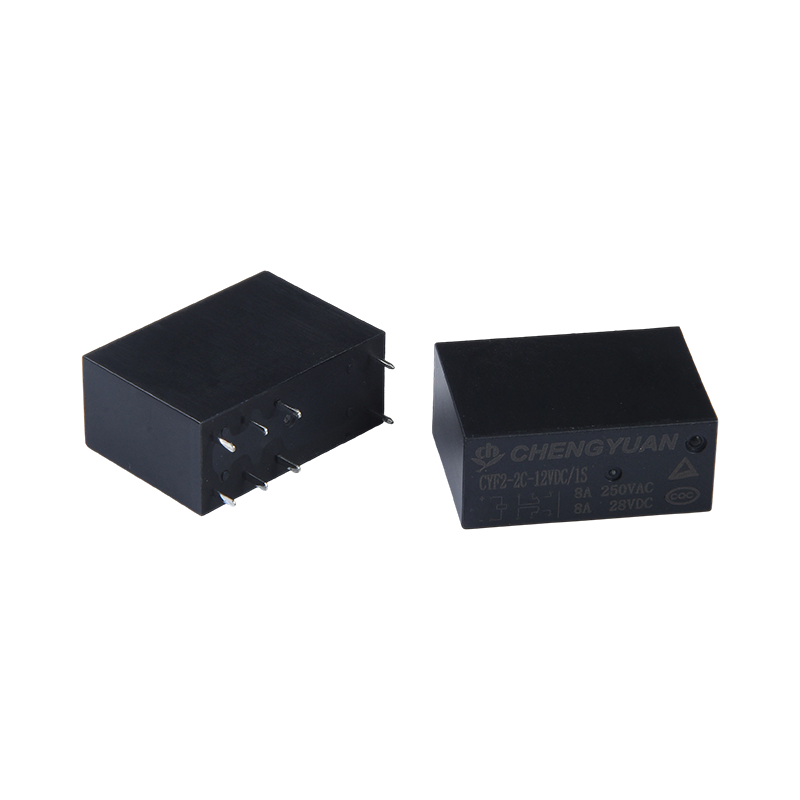

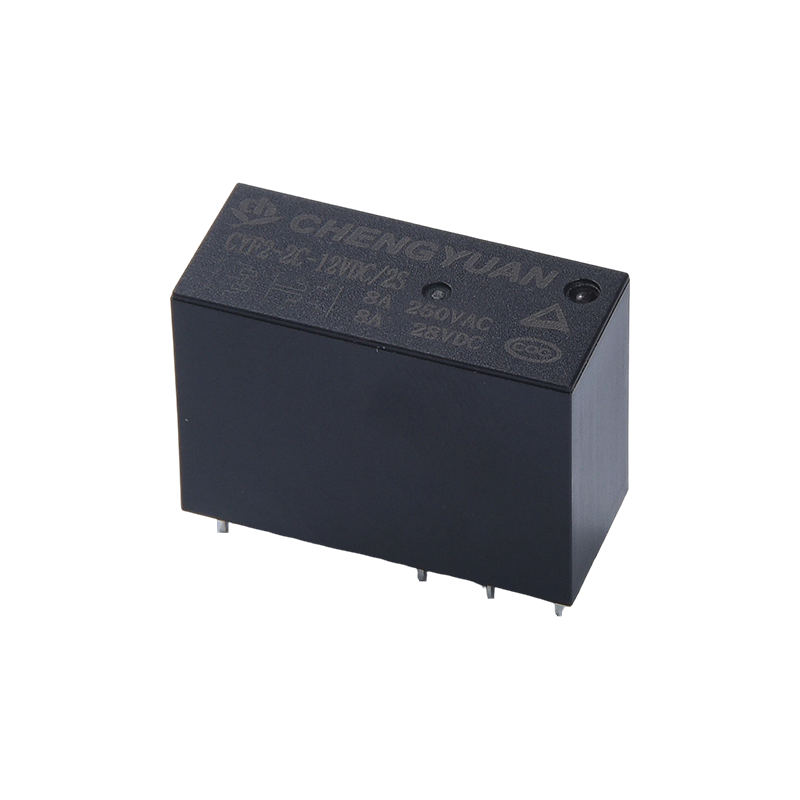

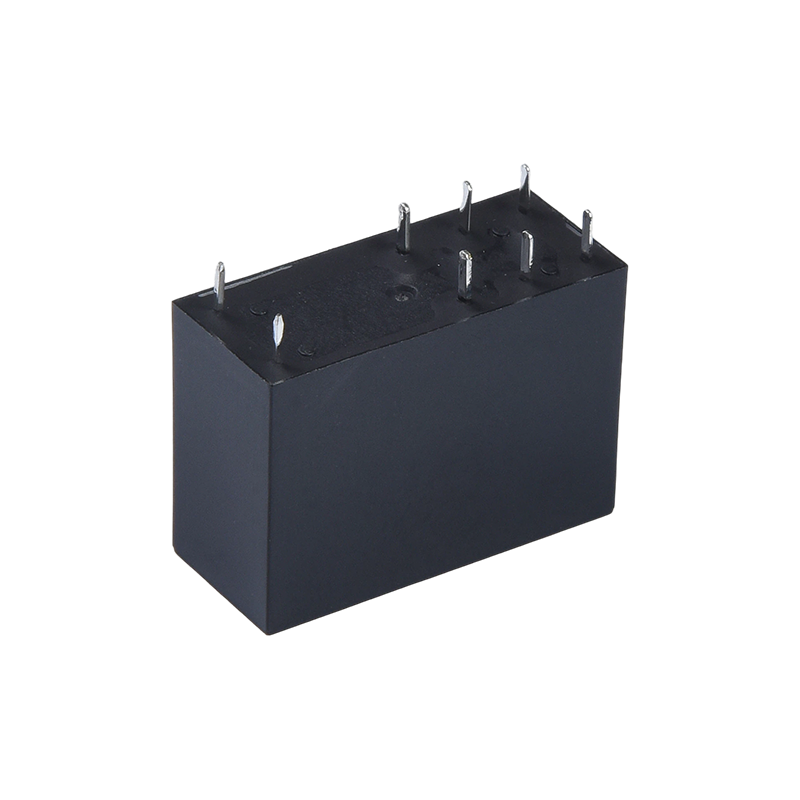

Caratteristiche:
1. Funzione di blocco magnetico: utilizza l'eccitazione a impulsi; la bobina consuma energia solo durante il momento della commutazione e lo stato del contatto si autoblocca dopo lo spegnimento, riducendo significativamente il consumo energetico del sistema.
2. Commutazione di carico elevato: i contatti supportano la commutazione di corrente da 8 A, soddisfacendo le esigenze di controllo ad alta potenza di elettrodomestici come condizionatori d'aria e forni a microonde.
3. Isolamento ad alta tensione di resistenza: la tensione di resistenza tra la bobina e i contatti raggiunge i 5000 V, fornendo eccellenti prestazioni di isolamento elettrico e garantendo la sicurezza del circuito di controllo.
4. Design compatto: dimensioni ridotte e struttura compatta, ideale per il montaggio ad alta densità su schede PCB.
5. Ampia gamma di bobine di tensione: offre varie specifiche di bobine da 3 V CC a 48 V CC, adattandosi a diverse tensioni di controllo.
6. Certificazione di sicurezza: certificazione TUV e CQC, conforme agli standard di sicurezza internazionali.
Applicazioni tipiche:
1. Apparecchiature di comunicazione: utilizzate nelle stazioni base di comunicazione e nelle apparecchiature di commutazione per la commutazione di circuiti a bassa potenza e l'instradamento del segnale.
2. Elettrodomestici: adatto per condizionatori d'aria, forni a microonde e altre apparecchiature come interruttore di controllo dell'alimentazione a risparmio energetico.
3. Apparecchiature di sicurezza: utilizzate nei sistemi di allarme di sicurezza e nel controllo degli accessi per garantire che lo stato di blocco o allarme originale venga mantenuto anche in caso di interruzione di corrente.
4. Attrezzature per ufficio: applicate nelle apparecchiature per l'automazione dell'ufficio, come fotocopiatrici e stampanti, per ridurre il consumo energetico in standby.
Contatta i dati
| Digitare | CIA |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ massimo (a 1 A 16 V CC) |
| Carico nominale (carico resistivo） | 10A250 V CA |
| Massimo. corrente di commutazione | 15A |
| Massimo. tensione di commutazione | 250VAC |
| Massimo. potenza di commutazione | 2500VA |
| minimo carico di commutazione | 6V 1A |
Caratteristiche
| Tempo di funzionamento (alla tensione nominale della bobina) | 8 ms Massimo. ( Nessun diodo) |
| Tempo di rilascio | 5 ms Massimo. ( Nessun diodo) |
| Resistenza di isolamento | Min 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 750 V CA, 50/60 Hz per 1 minuto |
| Tra bobina e contatto: 1500 V CA, 50/60 Hz per 1 minuto |
| Resistenza alle vibrazioni | Distruttivo | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Funzionale | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min |
| Distruttivo | 10G min |
| Resistenza | Resistenza meccanica (10.800 ops./h) | 10.000.000 di operazioni (a temperatura ambiente) |
| Durata elettrica (360 ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Temperatura ambiente | -40 ℃ ~ 85 ℃ (senza condensa) |
| Peso | Circa 8,5 g |
Dati della bobina (a 20 ℃)
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 3 | 120 | 25 | Circa 0,36 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
I dati sopra riportati sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.
Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)
Curve caratteristiche
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CYA
2: Numero di poli: 1-1 Polo
3: Disposizione del contatto: C Da C ; H Da A ; B Da B
4: Tensione nominale: 3,5,6,9,12,18,24,48 V CC
5: Colore custodia: T -Bianco; H-Nero; L-Blu 6: Potenza bobina: D-0,45 W L-0,36 W
7: Costruzione protettiva: a prova di S-Flux,
SH- Tipo sigillato lavabile
8: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
(1): I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
(2): La pulizia con acqua o il trattamento della superficie non sono consigliati dopo che i relè resistenti al flusso sono stati assemblati sul PCB.
(3): I requisiti specifici del cliente (XX) verranno valutati dalla nostra azienda e quindi contrassegnati con simboli caratteristici.
