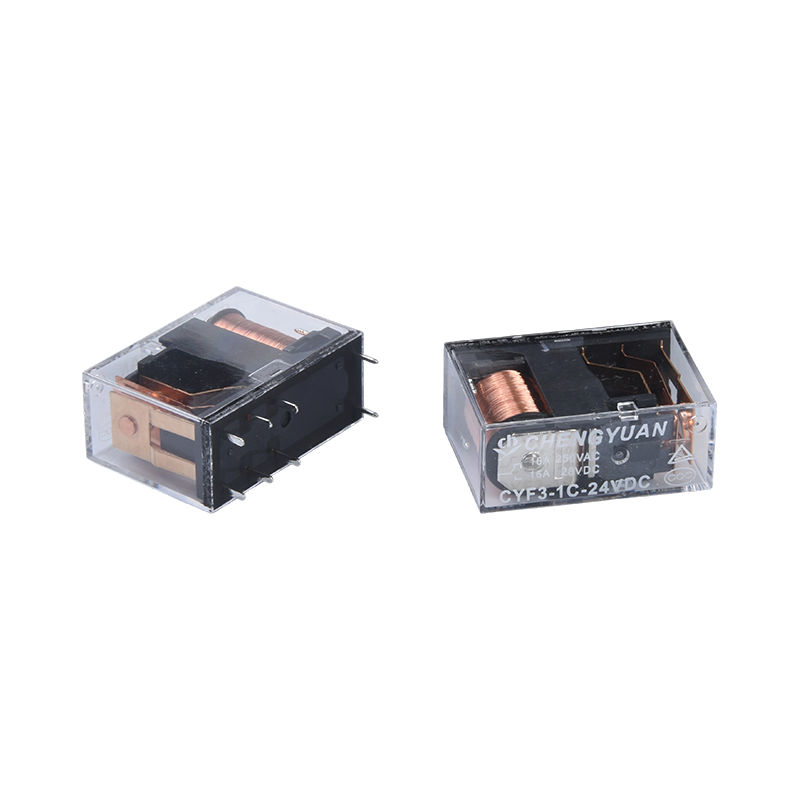

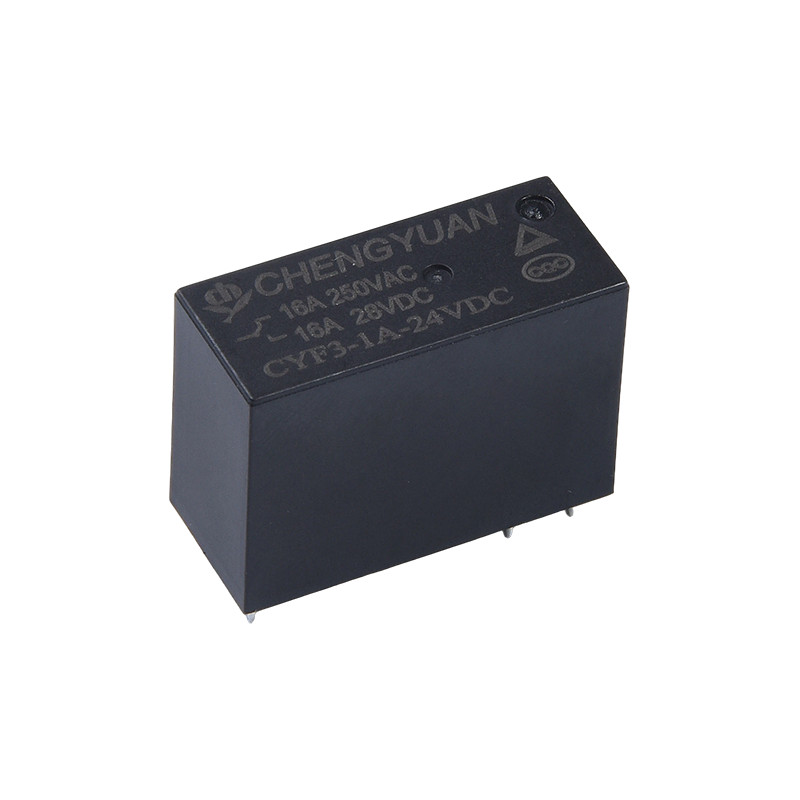

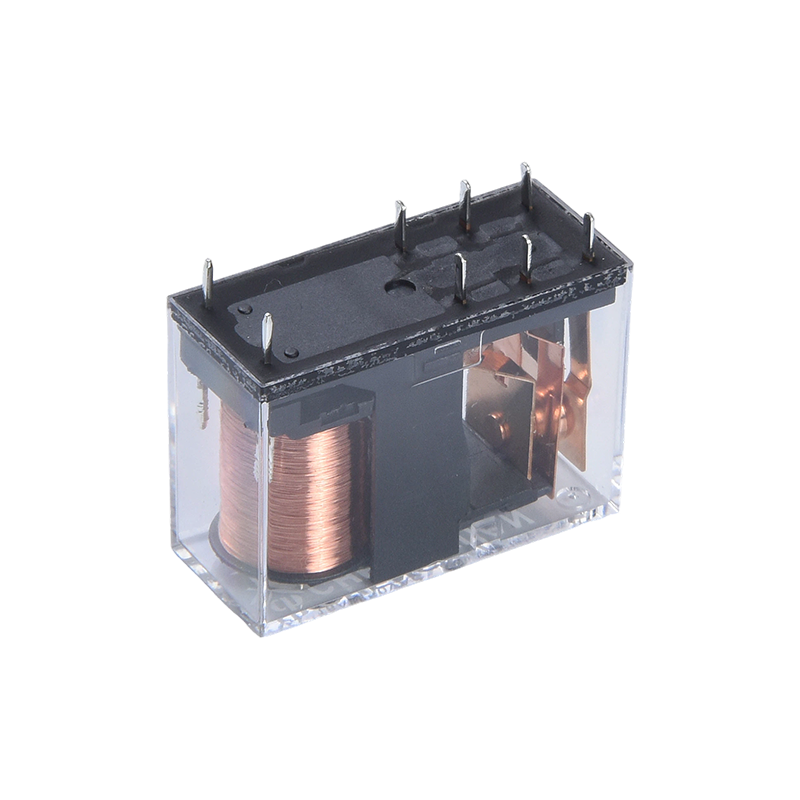

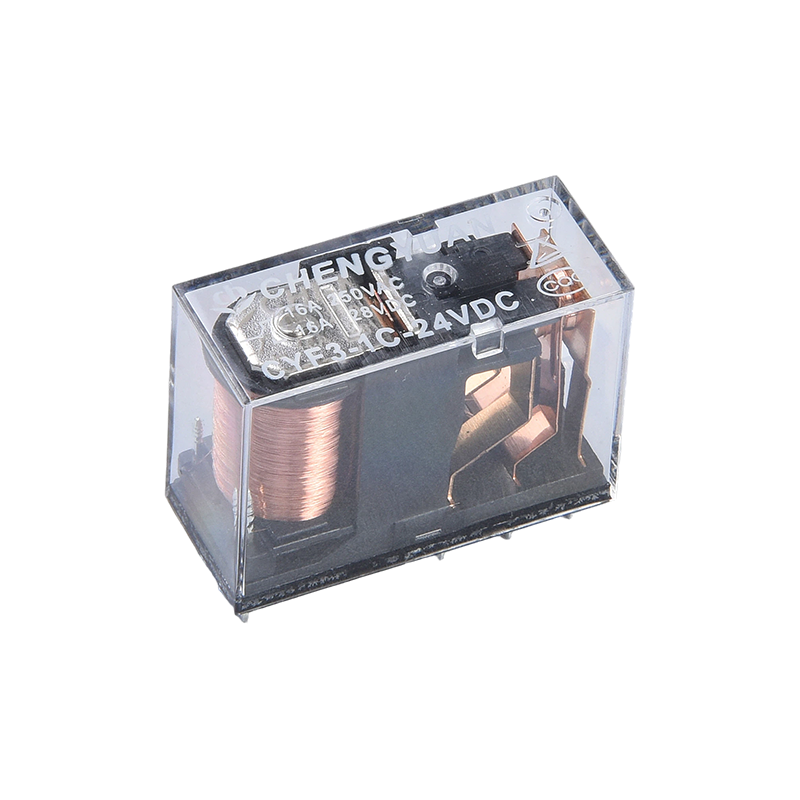

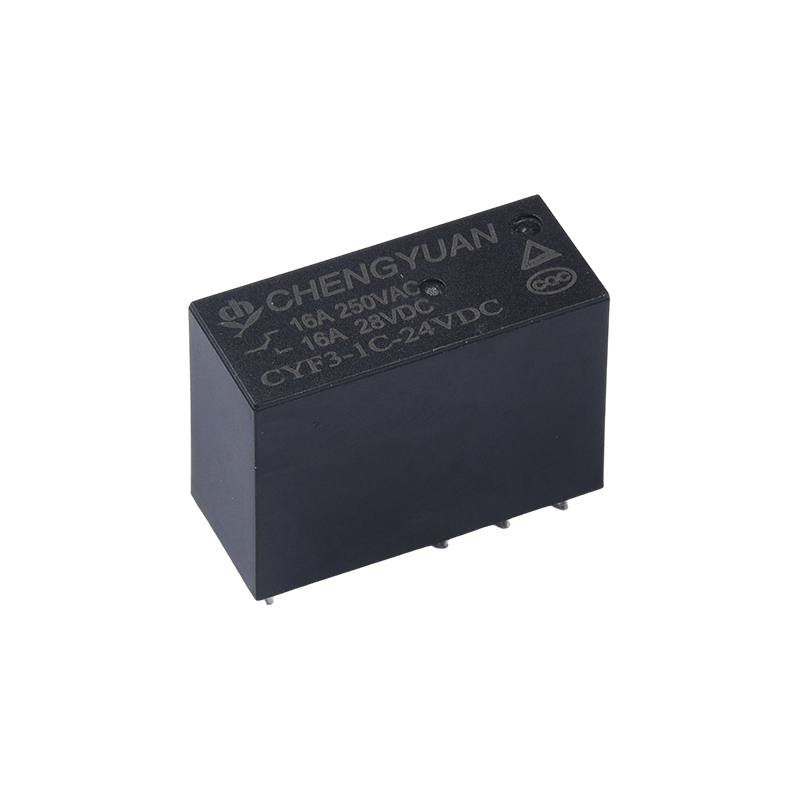

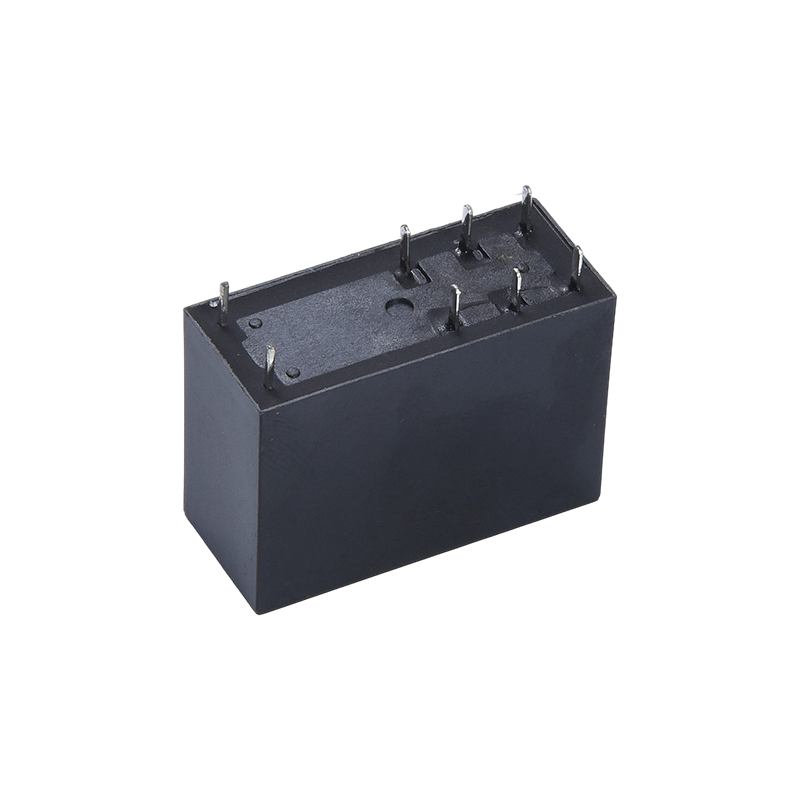

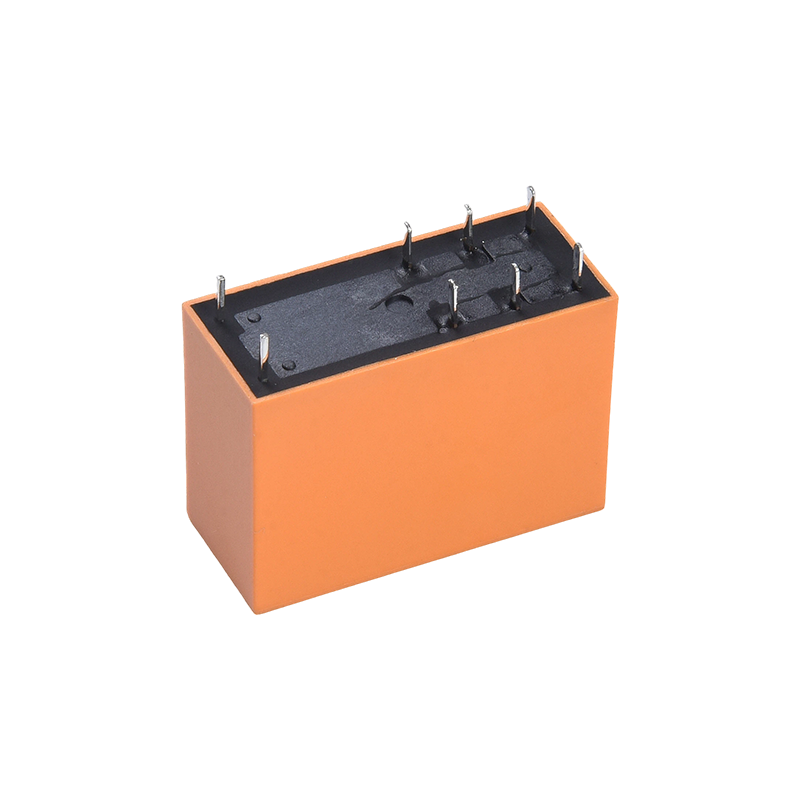

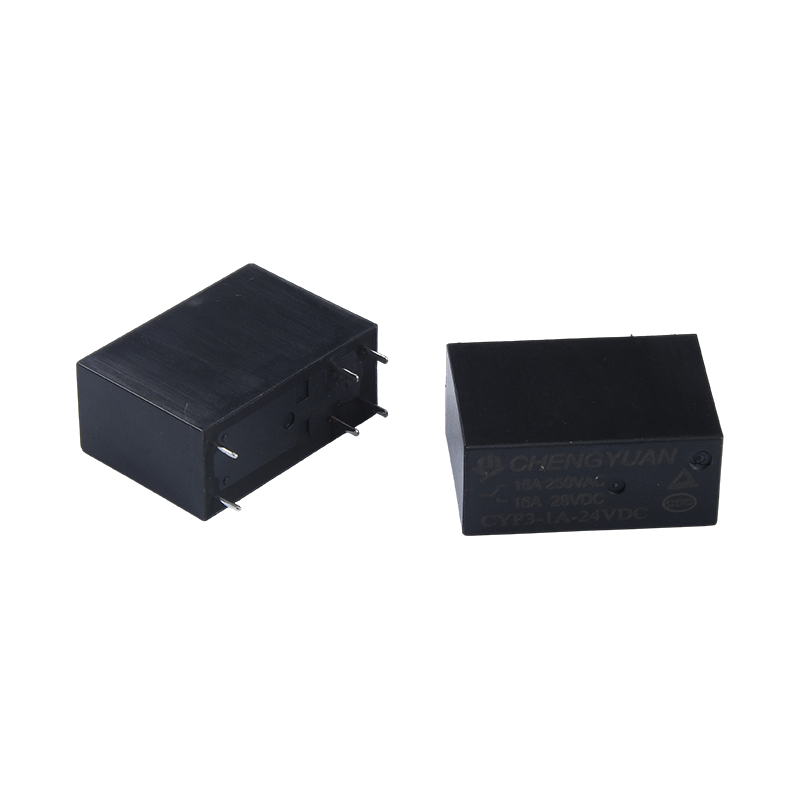

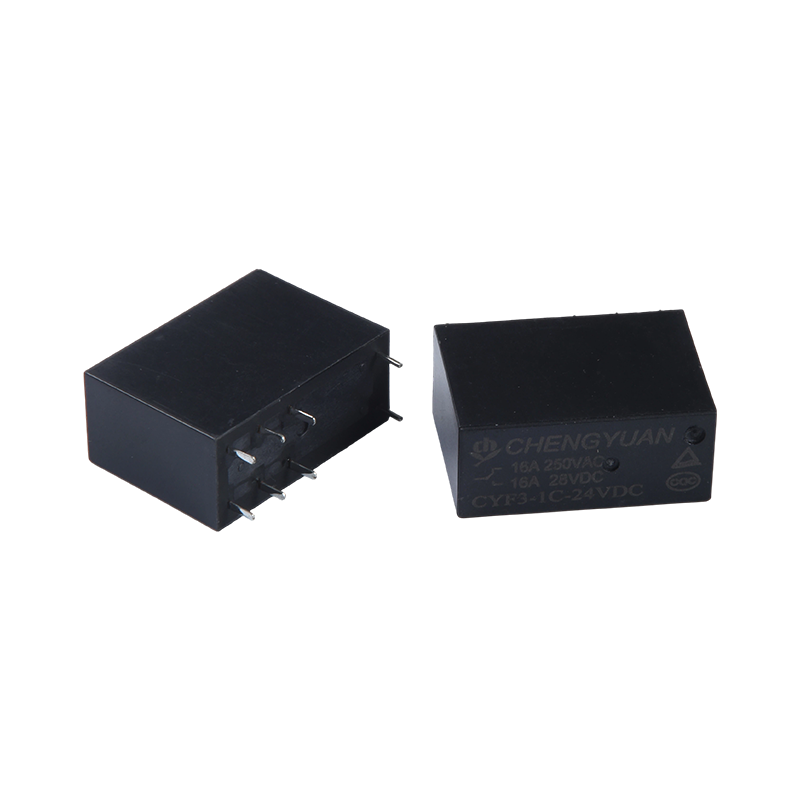

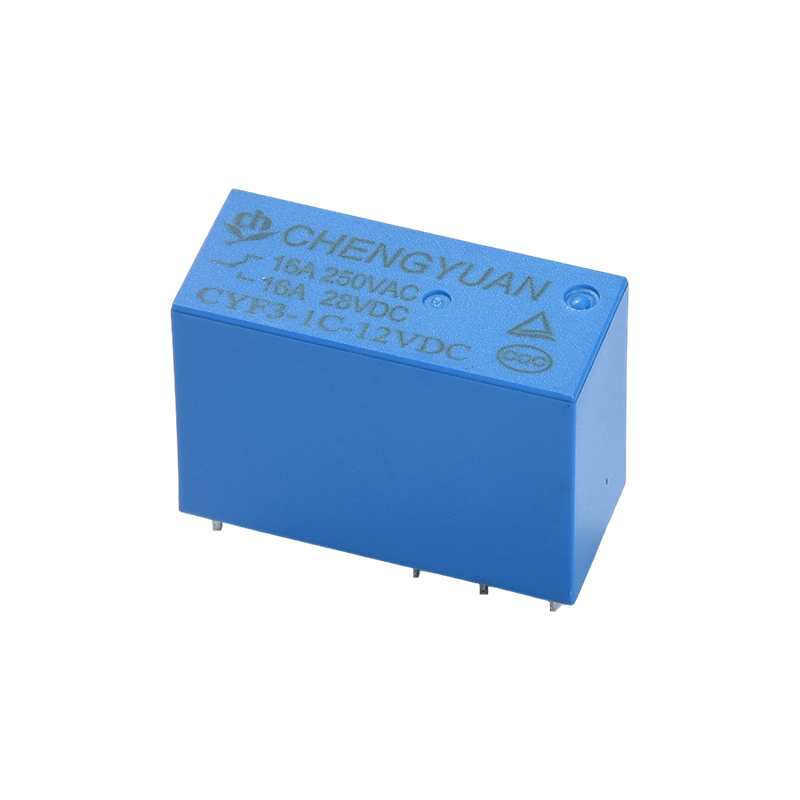

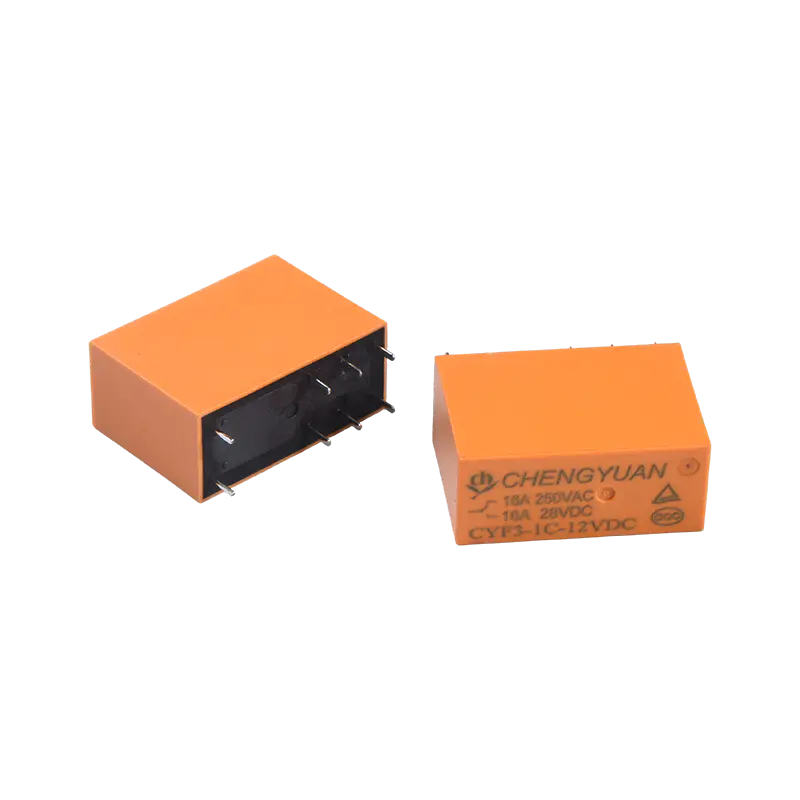

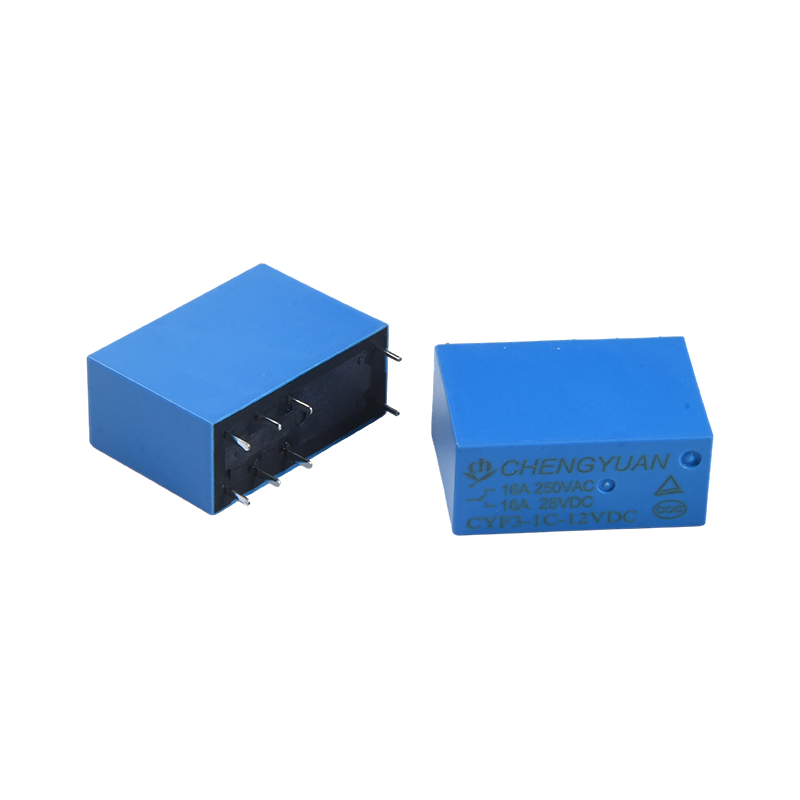

Dettagli del prodotto:
Carico elevato e rigidità dielettrica: capacità di commutazione dei contatti fino a 17 ampere, rigidità dielettrica di 5000 volt tra bobina e contatti, adatta per ambienti con circuiti ad alto carico e alto isolamento.
Design compatto: dimensioni ridotte, adatto per il montaggio su PCB ad alta densità, risparmiando spazio interno nell'apparecchiatura.
Ampia gamma di applicazioni: adatto per apparecchiature di comunicazione, sistemi di sicurezza, apparecchiature per ufficio ed elettrodomestici come condizionatori d'aria e forni a microonde. Utilizzato anche nell'automazione industriale, negli alimentatori UPS, nei sistemi elettrici di macchine utensili e nel controllo audio.
Configurazione dei contatti affidabile: fornisce più opzioni di carico dei contatti, inclusi 2 set di configurazioni da 5 A/8 A e 1 set di configurazioni da 10 A, 12 A e 16 A, soddisfacendo le esigenze di diversi circuiti di controllo automatico.
Ambiente applicabile:
Ambiente elettrico: adatto per circuiti di controllo a micropotenza con frequenti commutazioni della tensione di controllo e della corrente di carico.
Ambiente fisico: può essere installato in layout PCB ad alta densità e con vincoli di spazio, comunemente presenti all'interno di vari quadri di controllo elettrici.
Condizioni operative: adatto per la maggior parte degli ambienti interni con apparecchiature elettriche e industriali, comunemente presenti in luoghi ben ventilati senza forti vibrazioni.
Sistemi compatibili: possono essere integrati in sistemi di controllo automatico, gestione dell'alimentazione e allarmi di sicurezza per ottenere un isolamento affidabile del circuito e un controllo della commutazione.
Contatta i dati
| Digitare | CYF3 |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ max. (a 1 A 16 V CC) |
| Carico nominale (carico resistivo） | 16A250VAC /17A 277 VCA |
| Massimo. corrente di commutazione | 16A |
| Massimo. tensione di commutazione | 277VAC |
| Massimo. potenza di commutazione | 4709VA |
| minimo carico di commutazione | 6V 1A |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 15 ms Massimo. (Nessun diodo) |
| Tempo di rilascio | 5 ms Massimo. (Nessun diodo) |
| Resistenza di isolamento | Min 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 1000 V CA, 50/60 Hz per 1 minuto |
| Tra bobina e contatto: 5000 V CA, 50/60 Hz per 1 minuto |
| Resistenza alle vibrazioni | Distruttivo | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Funzionale | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min |
| Distruttivo | 10G min |
| Resistenza | Resistenza meccanica (10.800 ops./h) | 10000000 ops.(a temperatura ambiente) |
| Durata elettrica (360 ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Temperatura ambiente | -40 ℃ ~ 85 ℃ (senza condensa) |
| Peso | ca. 14g |
| Dati della bobina (a 20 ℃) |
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 3 | 240 | 12.5 | Circa 0,72 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Circa 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
I dati sopra riportati sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.

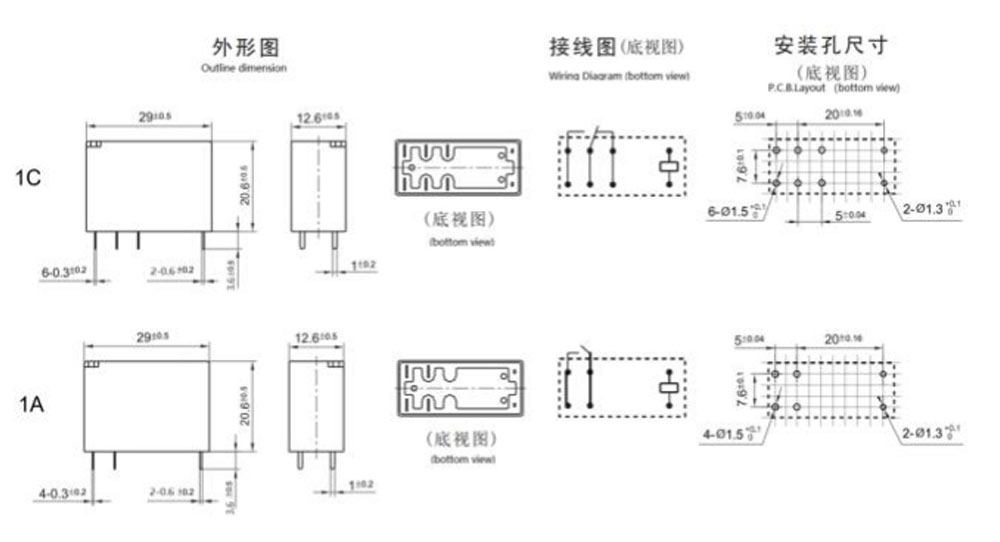

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)

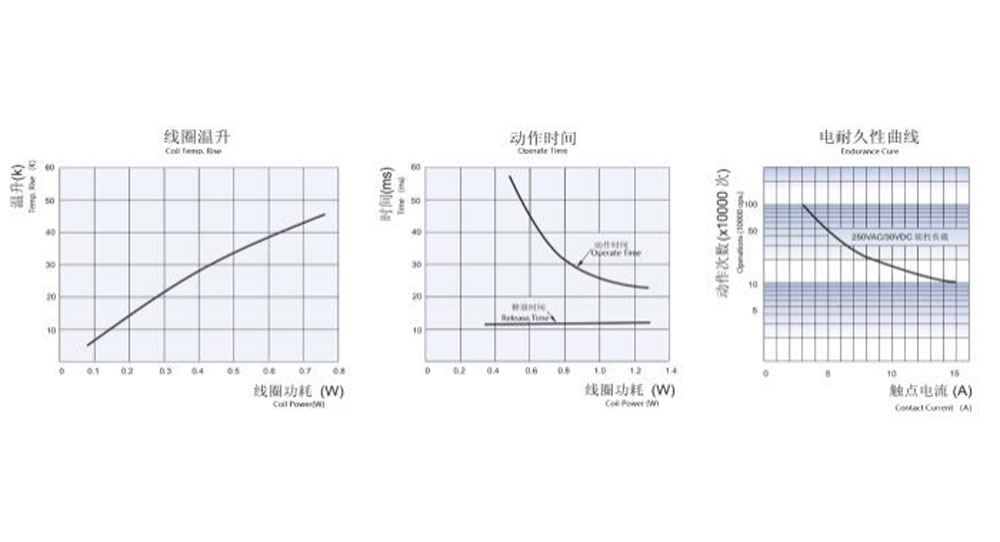

Curve caratteristiche
Informazioni sull'ordine
CYF3 - 1 - C - 12 V CC - H - D - T - XX
1 2 3 4 5 6 7 8
1:Tipo:CYF3
2: Numero di poli: 1-1 Polo
3: Disposizione del contatto: C Da C ; H Da A ; B Da B
4: Tensione nominale: 3,5,6,9,12,18,24,48 V CC

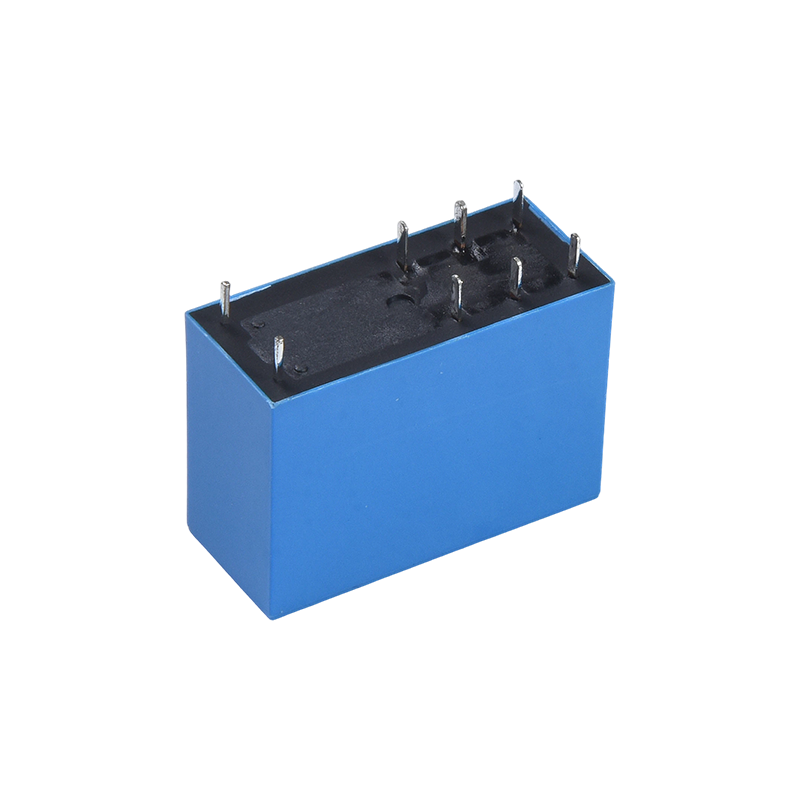

5: Colore della custodia: T -Trasparente, H-Nero, L-Blu
6: Potenza bobina: D-0,72 W L-0,54 W
7: Costruzione protettiva: a prova di S-Flux,
Lavabile di tipo SH-Sealed
8: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
Si sconsiglia la pulizia con acqua o il trattamento della superficie dopo che i relè a prova di flusso sono stati assemblati sul PCB.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non abbiamo potuto valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero essere nella posizione giusta per scegliere
Prodotto adatto alla propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto utilizzare.
