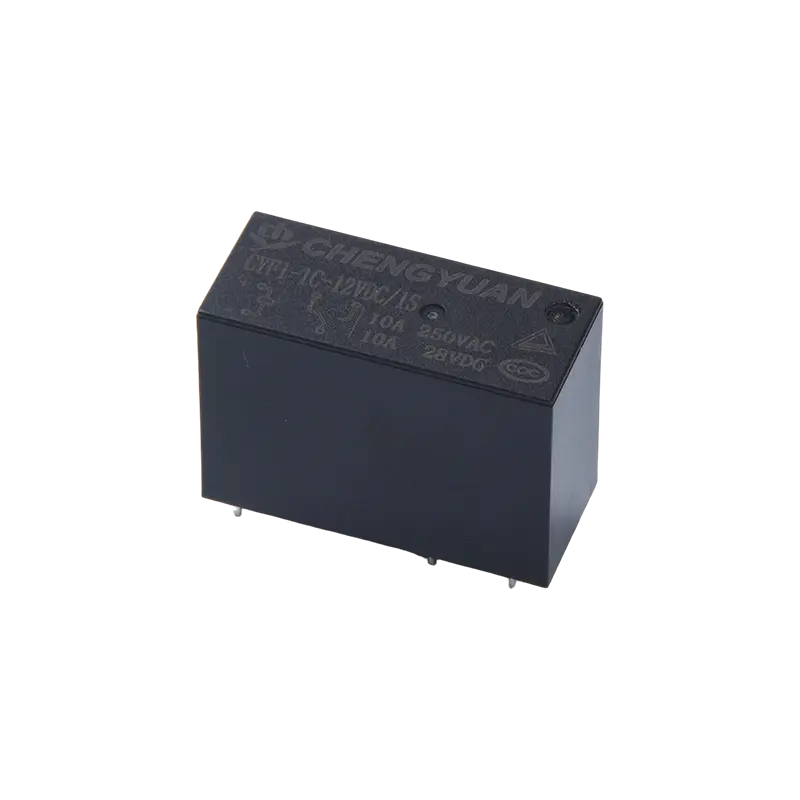

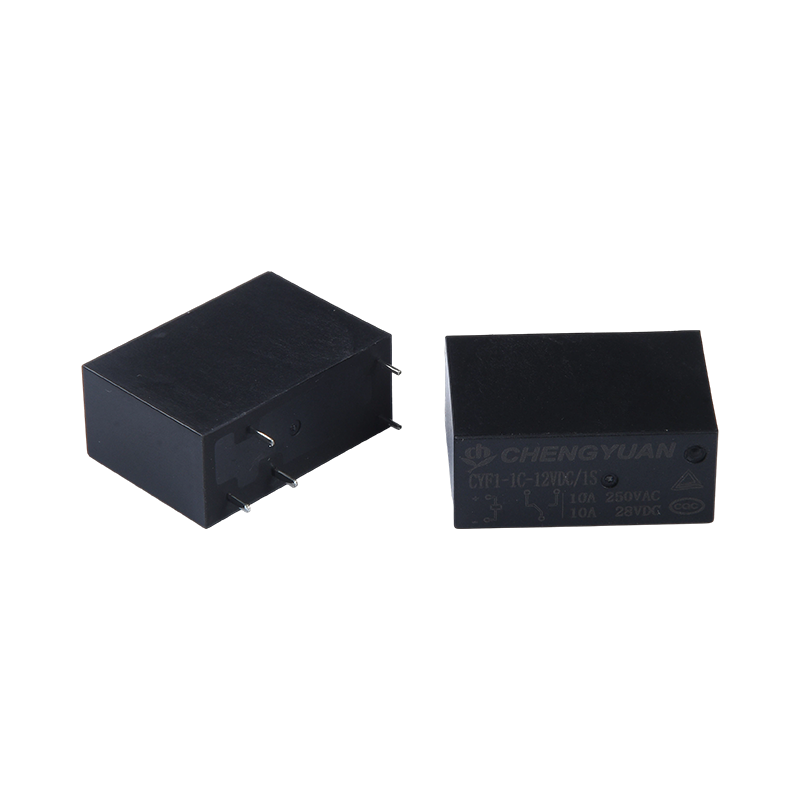

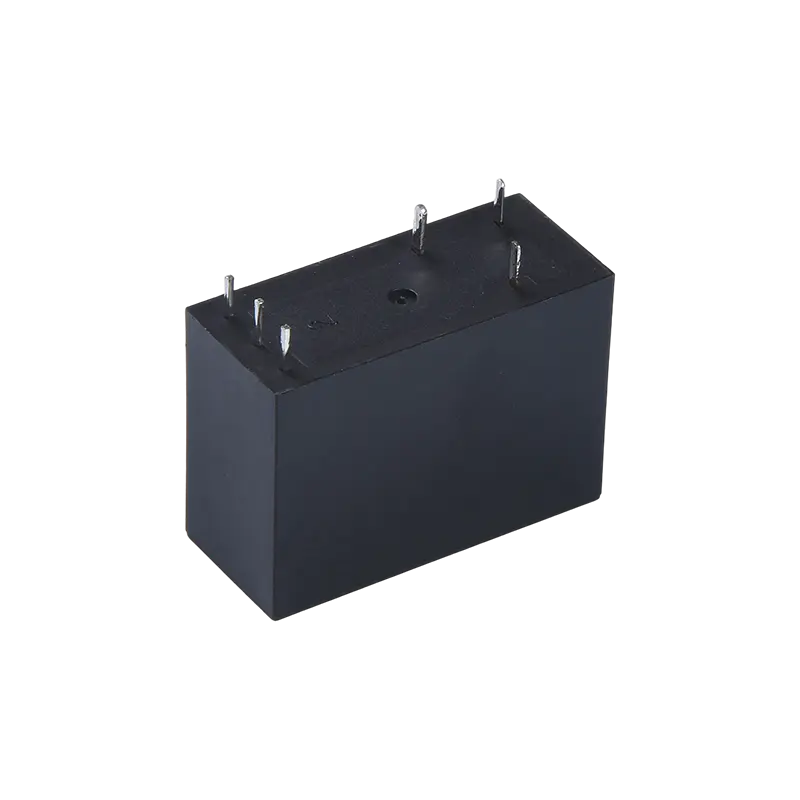

Vantaggi del prodotto:
• Consumo energetico statico pari a zero: utilizzando il principio di aggancio magnetico, lo stato del contatto viene mantenuto senza alimentazione continua dopo l'attivazione, riducendo significativamente il consumo energetico in standby del sistema.
• Carico elevato, design compatto: raggiunge una capacità di commutazione dei contatti massima di 16 A in un contenitore ultracompatto, offrendo un'elevata densità di potenza e risparmiando spazio sul PCB.
• Memoria dello stato di spegnimento: la posizione del contatto rimane invariata dopo un'interruzione di corrente e lo stato originale viene mantenuto senza azionamento al ripristino dell'alimentazione, adatto per circuiti di backup o interblocchi di sicurezza.
Caratteristiche:
• Capacità massima di commutazione dei contatti 16A
• Disponibile in configurazioni di contatti di scambio unipolari e bipolari
• Pin PCB standard di dimensioni ultra ridotte
• Disponibili nei tipi sigillati e resistenti al flusso
• Prodotto ecologico (conforme alla direttiva ROHS)
• Dimensioni: (28,9*12,6*20,6)mm
Applicazioni principali:
• Contatori intelligenti e gestione dell'energia: utilizzati per il controllo remoto della commutazione in contatori prepagati e interruttori automatici intelligenti, ottenendo un basso consumo energetico grazie al bloccaggio magnetico.
• Elettrodomestici a risparmio energetico: integrati nel controllo dell'alimentazione principale di apparecchi quali condizionatori d'aria e scaldabagni per ridurre il consumo energetico in standby e soddisfare gli standard di efficienza energetica.
• Gruppi di continuità e accumulo di energia: utilizzati nei circuiti di commutazione di uscita di UPS e inverter fotovoltaici, garantendo la continuità del sistema mantenendo lo stato durante le interruzioni di corrente.
• Sistemi di sicurezza e protezione antincendio: utilizzati nei sistemi di allarme e nei circuiti di controllo dell'illuminazione di emergenza per garantire uno stato affidabile dell'interruttore durante improvvise interruzioni di corrente.
Parametri di contatto
| Configurazione dei contatti | 1A/1C | 2A/2C |
| Resistenza di contatto | < 50 mΩ (1 A 6 V CC) |
| Materiale di contatto | AgSnO₂,AgCdO |
| Carico dei contatti (resistivo) | 20A 250VAC 16 A 250 V CA/28 V CC 10 A 250 V CA/28 V CC | 8 A 250 V CA 5 A 277 V CA/28 V CC |
| Tensione di commutazione massima | 250 V CA / 28 V CC |
| Corrente di commutazione massima | 20A/16A/10A | 8A/5A |
| Potenza di commutazione massima | 5000VA/480W | 1200VA/150W |
| Durabilità meccanica | 1×10⁷ cicli |
| Durabilità elettrica | 1×10⁵ cicli |
Parametri della bobina
| Potenza nominale della bobina - | Bobina singola 540 mW |
| Doppia bobina ≦1 W (la potenza varia in base alle specifiche) |
| Aumento della temperatura della bobina | 26°C (47°F) alla tensione nominale |
| Temperatura massima | 130°C (266°F) |
Tabella delle specifiche della bobina
| Tensione nominale (VCC) | Imposta/Ripristina tensione (VCC) | Durata dell'impulso (ms) | Resistenza doppia bobina (Ω±10%) | Resistenza bobina singola (Ω±10%) |
| Bobina 1 | Bobina 2 |
| 3 | ≤2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4,00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9,60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥50 | 2780 | 2315 | 4267 |
Parametri di prestazione
| Resistenza di isolamento | 100 MΩ (500 V CC) |
| Tensione di tenuta dielettrica | Tra contatto e bobina | 5000 V CA per 1 minuto |
| Tra contatti aperti | 750 V CA per 1 minuto |
| Tempo di funzionamento (alla tensione nominale) | ≤10 ms |
| Tempo di rilascio (alla tensione nominale) | ≤5ms |
| Shock | Stabilità | 100 m/s² (10 g) |
| Forza | 1000 m/s² (100 g) |
| Vibrazione | 10Hz~55Hz, doppia ampiezza 1,5mm |
| Umidità | 35%~85% di umidità relativa |
| Intervallo di temperatura | -40°C ~ 85°C |
| Tipo di terminale | Tipo PCB |
| Peso | Circa 10 g |
| Tipo di imballaggio | Tipo sigillato in plastica, tipo resistente alla saldatura |
Certificazioni di sicurezza
| CQC | 1A/1C | 16A 250VAC 16 A 28 V CC 10 A |
| 1A/1C | 10 250 VCA 10 28 VCC |
| 2A/2C | 8 A 250 V CA 8 A 28 V CC |
| TÜV | 1A/1C | 16A250VAC cos phi=1 16A 28/R=0ms |
| 1A/1C | 10 250 VCA 10 28 VCC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
Esempio di marchio d'ordine
Relè modello CYF
Tensione bobina 5 6 9 12 18 24 48 VCC
Modulo di contatto 1A: un gruppo normalmente aperto, 1C: un gruppo di conversione, 2A: due gruppi normalmente aperti, 2C due gruppi di conversione
Forma della bobina 1S: bobina singola 2S: doppia bobina
Materiale del contatto T: AgSnO2, Nessuno: AgCdO
Osservazioni: (1) In un ambiente contenente gas nocivi come H2S, SO2, NO2, ecc., si consiglia di utilizzare prodotti sigillati in plastica e di condurre test e conferme nell'uso effettivo; quando non è necessaria una pulizia generale, è consigliata
Si consiglia di privilegiare i prodotti resistenti al disossidante;
- Questo prodotto è un prodotto ecologico. Si prega di indicare il numero di funzione corrispondente al momento dell'ordine, dove (551) indica la conformità RoHS (i contatti contengono cadmio) e (555) indica la conformità RoHS (i contatti non contengono cadmio).
Schema elettrico, unità dimensione foro di montaggio: mm
(1) Le tolleranze dimensionali non sono specificate per alcune dimensioni esterne del prodotto. Quando le dimensioni esterne sono ≤1 mm, la tolleranza è ±0,2 mm; quando le dimensioni esterne sono comprese tra 1 e 5 mm, la tolleranza è ±0,3 mm.
Quando la dimensione complessiva è >5 mm, la tolleranza è ±0,4 mm;
(2) Le dimensioni del foro di montaggio senza tolleranza dimensionale sono ±0,1 mm.
Cose da notare:
- Lo stato di fabbrica del relè ad aggancio magnetico è lo stato di ripristino, ma a causa di fattori quali l'impatto durante il trasporto o l'installazione del relè, potrebbe passare allo stato di azione. Pertanto, quando si utilizza (alimentatore
Una volta connesso, reimpostarlo sullo stato di azione o reimpostare lo stato secondo necessità.
- Per garantire che il relè ad aggancio magnetico agisca o si ripristini, la tensione di eccitazione applicata alla bobina deve raggiungere la tensione nominale e l'ampiezza dell'impulso deve essere maggiore di 5 volte il tempo di azione o di ripristino. Non farlo
Quando si applica tensione alle bobine di azione e ripristino, non applicare tensione alle bobine per un lungo periodo (più di 1 minuto).
- Durante il trasporto, lo stoccaggio e l'applicazione del prodotto, tenere il prodotto lontano da forti campi magnetici per evitare variazioni nella tensione operativa e nella tensione di ripristino.
