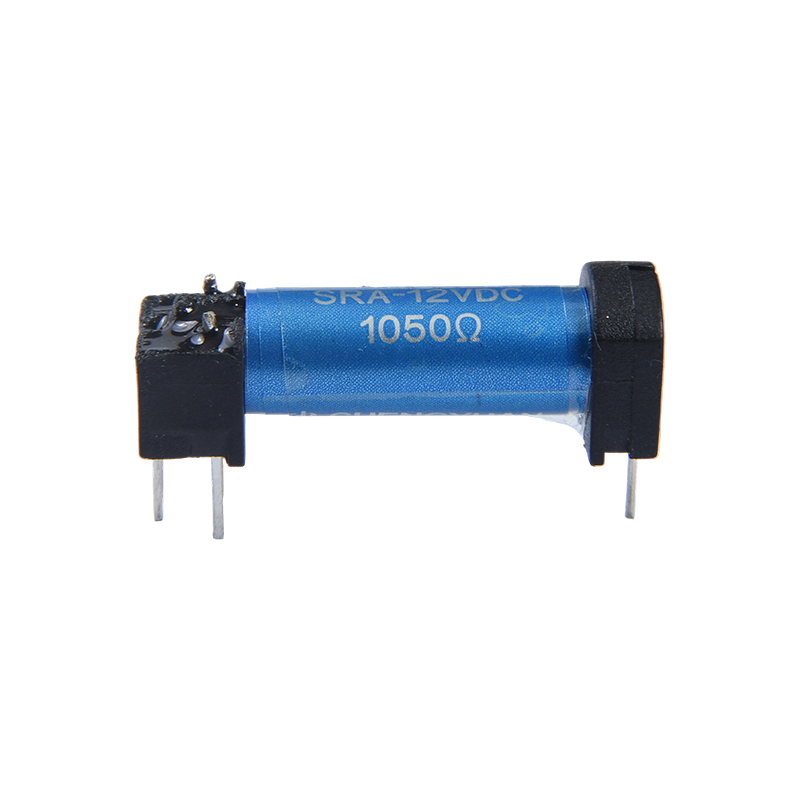

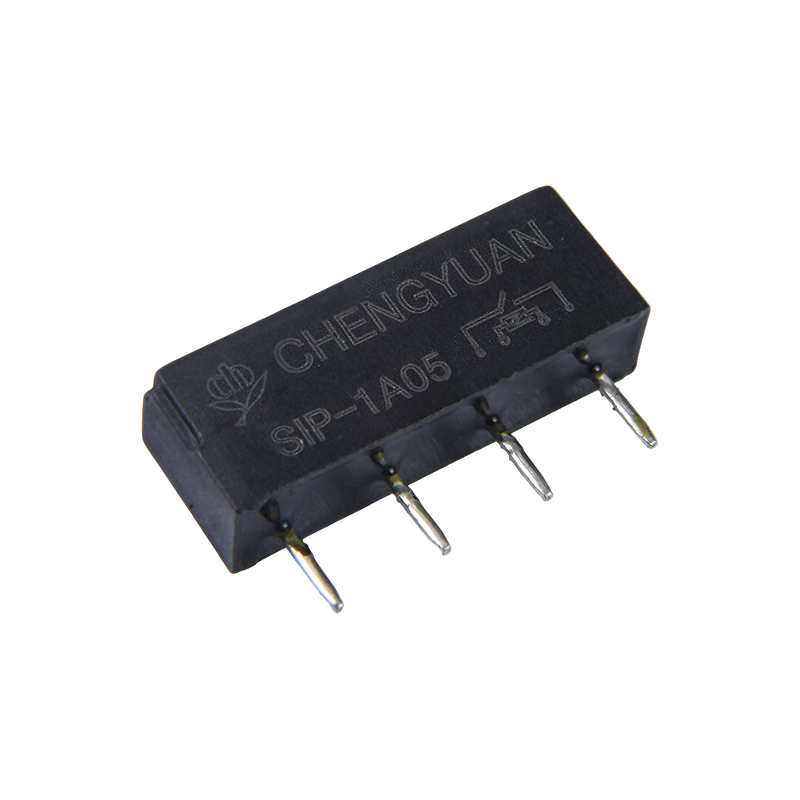

Cos'è un relè Reed e dove eccelle

A relè reed è un dispositivo di commutazione costruito attorno a una coppia di contatti reed ferromagnetici sigillati all'interno di una capsula di vetro, attivati da una bobina circostante che genera un campo magnetico per avvicinare le lamelle. Questa costruzione sigillata è ciò che definisce a interruttore relè reed a parte i design elettromeccanici a telaio aperto: i contatti rimangono isolati da polvere, umidità e ossidazione, il che supporta una commutazione coerente a bassa resistenza su conteggi di cicli molto elevati. Come categoria di relè reed elettromagnetico , è particolarmente adatto alla commutazione di segnali a bassa corrente, ad apparecchiature di prova e ad applicazioni in cui il funzionamento veloce e preciso conta più della capacità di carico grezzo.

Il vantaggio diretto di un relè reed elettrico è la velocità combinata con la pulizia dei contatti: poiché il meccanismo di commutazione è compatto e sigillato, i tempi di funzionamento sono in genere molto più rapidi rispetto ai relè elettromeccanici standard e il rimbalzo dei contatti tende ad essere minimo. Questo articolo esamina i dati di commutazione misurati, il comportamento del ciclo di vita e i confronti strutturali per chiarire dove un relè reed si adatta meglio all'interno di un progetto di sistema di controllo più ampio.

Caratteristiche di commutazione principali rispetto alle metriche standard

Quando si valuta a interruttore relè reed Rispetto ai benchmark generali di commutazione elettromeccanica, cinque caratteristiche risaltano più chiaramente: velocità di funzionamento, controllo del rimbalzo dei contatti, affidabilità della sigillatura, durata meccanica e sensibilità della bobina. Il grafico a barre orizzontale riportato di seguito assegna un punteggio a ciascuna caratteristica su un indice 0-100 costruito in base agli intervalli tipici delle schede tecniche dei relè reed. La velocità operativa e l'affidabilità sigillata ottengono il punteggio più alto, il che riflette il vantaggio progettuale fondamentale di una capsula di vetro sigillata che ospita i contatti reed lontano dalla contaminazione ambientale. Anche la sensibilità della bobina ha un buon punteggio, poiché il gruppo reed compatto richiede una forza magnetica relativamente piccola per l'attivazione. La durata meccanica è leggermente inferiore rispetto agli altri parametri solo perché i contatti reed, sebbene durevoli, sono più sottili delle lame dei relè più pesanti, un compromesso fatto deliberatamente in cambio di una commutazione più rapida.

Questa visione basata sull'indice conferma che la forza principale di un relè reed risiede nella commutazione rapida e pulita piuttosto che nella gestione di carichi pesanti, motivo per cui domina applicazioni come dispositivi di prova, strumentazione medica e instradamento di segnali di precisione dove un relè reed elettrico deve cambiare rapidamente e in modo coerente senza introdurre rumore di contatto.

Comportamento della resistenza di contatto attraverso cicli di commutazione estesi

Poiché i contatti sigillati di un relè reed rimangono protetti da contaminanti presenti nell'aria, la resistenza dei contatti tende a rimanere insolitamente stabile su conteggi di cicli molto elevati rispetto ai relè a telaio aperto. Il grafico a linee sottostante traccia la resistenza di contatto per un relè reed elettromagnetico attraverso cinque fasi di un test di durata della commutazione, che va da 100.000 cicli fino a 5 milioni di cicli, che è un intervallo realistico per molte applicazioni reed a livello di segnale. La curva mostra un aumento lento e controllato piuttosto che un salto brusco, che riflette il vantaggio dell'involucro di vetro sigillato ermeticamente che protegge le superfici di contatto dall'ossidazione. Questo tipo di modello di degrado prevedibile dà sicurezza agli ingegneri quando specificano un interruttore relè reed per applicazioni con requisiti di frequenza di commutazione molto elevati, come apparecchiature di test automatizzate che eseguono cicli di migliaia di volte al giorno.

La resistenza aumenta solo approssimativamente Da 35 mΩ a 100.000 cicli a circa 70 mΩ a 5 milioni di cicli , una curva insolitamente piatta per una tecnologia a relè, che sottolinea il motivo per cui un relè reed è spesso la scelta preferita per la commutazione ad alta frequenza e bassa corrente dove il degrado dei contatti deve rimanere minimo per una vita operativa molto lunga.

Dove i relè Reed compaiono nelle varie applicazioni

La diffusione dell'applicazione di an relè reed elettrico sembra molto diverso da un relè elettromeccanico standard, poiché i suoi punti di forza lo indirizzano verso la precisione e la velocità piuttosto che verso la commutazione di potenza. Il grafico a barre verticale riportato di seguito mostra la distribuzione tipica dell'utilizzo tra le categorie di applicazioni più comuni, in base a modelli di campi aggregati. Le apparecchiature di prova e misurazione sono in testa con un ampio margine, seguite dalla commutazione delle telecomunicazioni, dalla strumentazione medica e dai sistemi di sicurezza o di controllo degli accessi, con una quota minore destinata alle attività generali di instradamento del segnale.

Le sole apparecchiature di prova e misurazione rappresentano all'incirca 34% della tipica implementazione del relè Reed , spinto dalla necessità di una commutazione rapida e ripetibile nei banchi di prova automatizzati dove un relè elettromeccanico standard introdurrebbe un ritardo eccessivo o un rimbalzo dei contatti. Anche le applicazioni di telecomunicazione fanno molto affidamento sulla commutazione sigillata e a basso rumore fornita da un interruttore relè reed per la selezione del percorso del segnale.

Relè Reed e relè elettromeccanico standard

Un grafico radar è un modo utile per visualizzare come a relè reed rispetto a un relè elettromeccanico standard su più dimensioni contemporaneamente. La tabella seguente traccia entrambi i tipi di relè in base alla velocità di funzionamento, alla pulizia dei contatti, alla capacità di carico, alla compattezza delle dimensioni e alla durata meccanica. La forma del relè reed si estende molto di più in termini di velocità operativa e pulizia dei contatti, riflettendo il suo meccanismo di commutazione sigillato e di massa ridotta, mentre il relè standard si estende ulteriormente in termini di capacità di carico, poiché le sue lame di contatto più pesanti sono costruite per interrompere correnti maggiori. Nessuna delle due forme domina ogni asse, il che è il punto fondamentale: le due tecnologie sono complementari anziché competere in tutti i casi d’uso.

Questa visione affiancata rafforza questo concetto relè reed elettromagnetico è la scelta più efficace per una commutazione veloce, pulita e a bassa corrente, mentre un relè elettromeccanico standard rimane più adatto a carichi a corrente più elevata. Gli ingegneri che progettano un sistema di controllo misto spesso utilizzano entrambe le tecnologie insieme, applicando relè reed alla commutazione a livello di segnale e relè standard alla commutazione a livello di potenza all'interno dello stesso pannello.

Guida pratica per specificare un interruttore relè Reed

Scegliere il giusto interruttore relè reed inizia con la conferma che l'applicazione richiede realmente una commutazione a bassa corrente e ad alta velocità piuttosto che un'interruzione del carico più pesante. La tabella seguente riassume gli scenari pratici in cui un relè reed è generalmente la soluzione appropriata, insieme ai casi meglio serviti da una tecnologia di relè alternativa.

Riferimento per la selezione basata su scenari

Prima di finalizzare un relè reed in un progetto, alcuni controlli aggiuntivi aiutano a confermare l'idoneità a lungo termine:

1. Confermare che la tensione della bobina e i requisiti di corrente corrispondano alla capacità di uscita del circuito di pilotaggio.
2. Verificare che la classificazione dei contatti sia appropriata per la commutazione a livello di segnale anziché a livello di potenza.
3. Controllare le specifiche del tempo di funzionamento e rilascio rispetto ai requisiti di temporizzazione dell'applicazione.
4. Rivedere la frequenza di commutazione prevista rispetto alla durata meccanica nominale dei contatti reed.
5. Considerare la necessità di schermatura magnetica se il relè reed verrà posizionato vicino ad altri componenti azionati da bobina.

Precisione di produzione dietro un'affidabile commutazione Reed

La curva di resistenza di contatto stabile discussa in precedenza dipende dalla precisione della produzione in ogni fase: allineamento del reed all'interno della capsula di vetro, qualità della placcatura del contatto e integrità della sigillatura della busta stessa. Anche piccole incoerenze nella distanza tra le alette o nello spessore della placcatura possono spostare la tensione operativa o introdurre un comportamento di rimbalzo incoerente in un lotto di produzione. L'assemblaggio automatizzato e i test elettrici in corso aiutano a mantenere un relè reed elettromagnetico con tolleranze ristrette, il che è particolarmente importante nelle applicazioni di test e misurazione in cui i tempi di commutazione devono rimanere coerenti su migliaia di unità.

Le fasi di verifica del processo come il test della tenuta ermetica, il campionamento della resistenza di contatto e la misurazione del tempo di funzionamento sono pratiche standard che supportano i dati di affidabilità a cui si fa riferimento in questo articolo. Per gli ingegneri che acquistano un relè reed elettrico su larga scala, la conferma di questi punti di controllo di qualità con un fornitore è spesso altrettanto preziosa quanto rivedere le specifiche della scheda tecnica pubblicata.

Informazioni su Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. è una filiale della fabbrica di dispositivi elettronici Ningbo Yinzhou Chengyuan. Essendo stato profondamente impegnato nella produzione di relè per quasi 30 anni , l'azienda opera come produttore professionale che integra ricerca e sviluppo, produzione e vendita di relè reed e relativi componenti di commutazione. Il suo principio fondamentale, "l'onestà come fondamento e la qualità come anima", è supportato da un efficiente lavoro di squadra volto a costruire una reputazione per prodotti affidabili sia sui mercati nazionali che internazionali.

La fabbrica ha introdotto apparecchiature di produzione automatizzate, seleziona materiali di alta qualità e applica rigorosi controlli di processo lungo l'intera catena di produzione per supportare la stabilità e la durata delle unità finite. Basandosi sul mercato nazionale, l'azienda espande attivamente il suo layout internazionale e la sua attenzione alla qualità e al servizio onesto l'ha aiutata a ottenere il riconoscimento tra i clienti sia in patria che all'estero. Guidata dalla continua innovazione tecnologica, Ningbo Chengyuan Chuangke Electronics Co., Ltd. lavora per potenziare l'aggiornamento industriale e mira a rimanere un partner affidabile per le organizzazioni che acquistano soluzioni di relè reed elettromagnetici.

Domande frequenti

Q1: Cosa rende la commutazione di un relè reed più veloce di un relè standard?

R1: I contatti reed sono leggeri e racchiusi in una piccola capsula sigillata, quindi c'è pochissima massa da spostare quando la bobina si eccita, il che consente tempi di funzionamento molto più brevi rispetto ai tipici relè a telaio aperto.

D2: Perché i relè reed vengono comunemente utilizzati nelle apparecchiature di test e misurazione?

R2: La commutazione rapida e a basso rimbalzo e l'affidabilità dei contatti sigillati li rendono particolarmente adatti ai sistemi di test automatizzati che necessitano di cicli rapidi e ripetuti senza introdurre rumore nel segnale.

D3: In che modo un design sigillato influisce sulla resistenza di contatto a lungo termine?

R3: Poiché i contatti sono protetti dai contaminanti presenti nell'aria, la resistenza tende ad aumentare lentamente e in modo prevedibile anche dopo milioni di cicli di commutazione, anziché diminuire bruscamente.

D4: Un relè reed elettromagnetico può gestire carichi di corrente più elevati?

R4: I relè Reed sono generalmente destinati alla commutazione a livello di segnale e a bassa corrente, quindi le applicazioni che coinvolgono motori o riscaldatori in genere richiedono invece un relè elettromeccanico standard.

D5: Quali fattori di produzione contano maggiormente per l'affidabilità del relè reed?

R5: L'allineamento preciso del reed, la placcatura dei contatti uniforme e l'integrità della tenuta ermetica sono i fattori chiave che determinano la prevedibilità delle prestazioni di un relè reed elettrico in un lotto di produzione.
