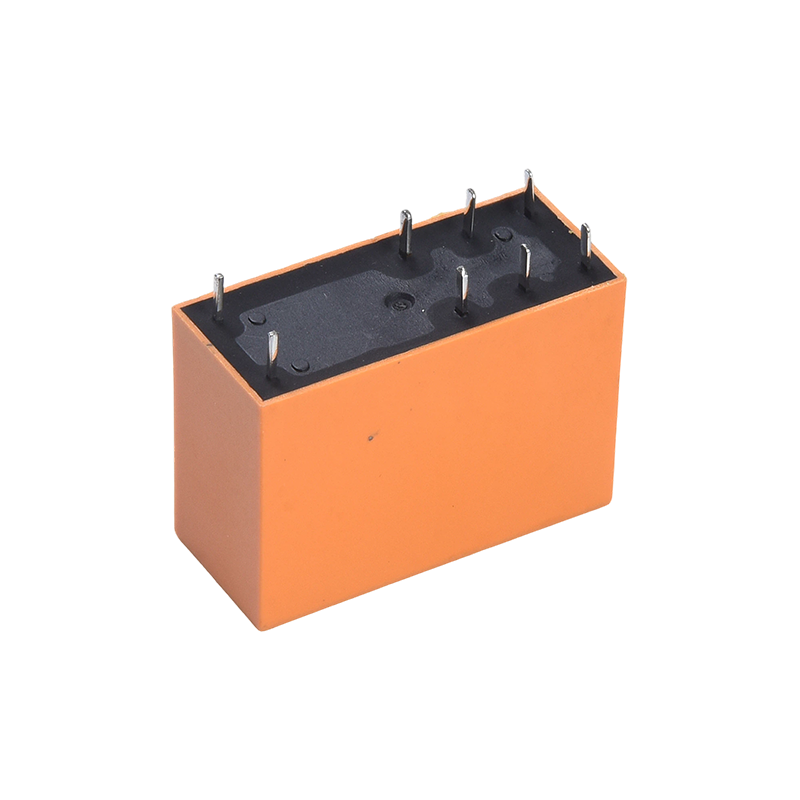

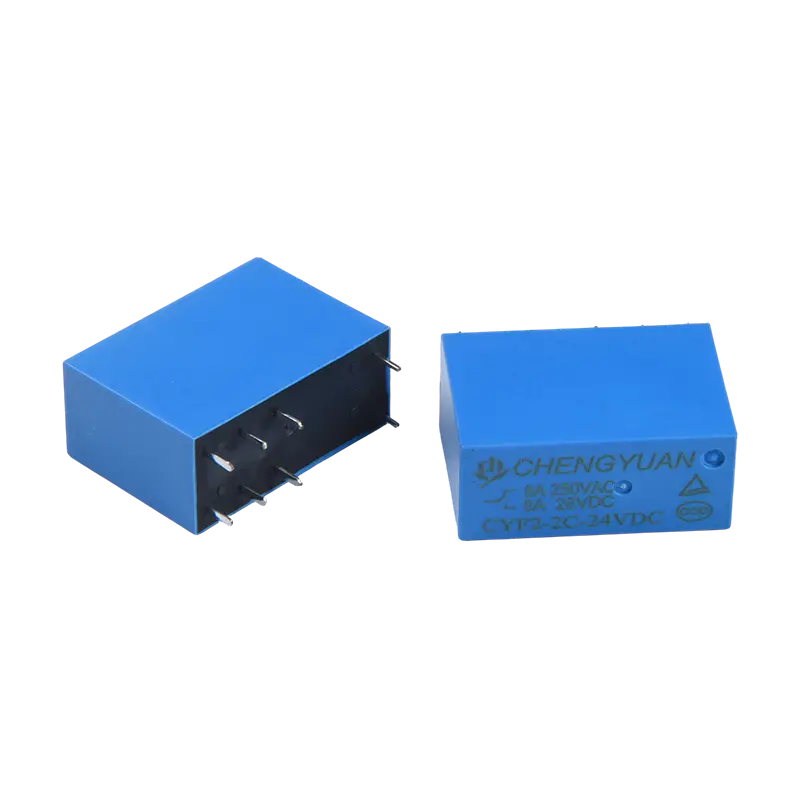

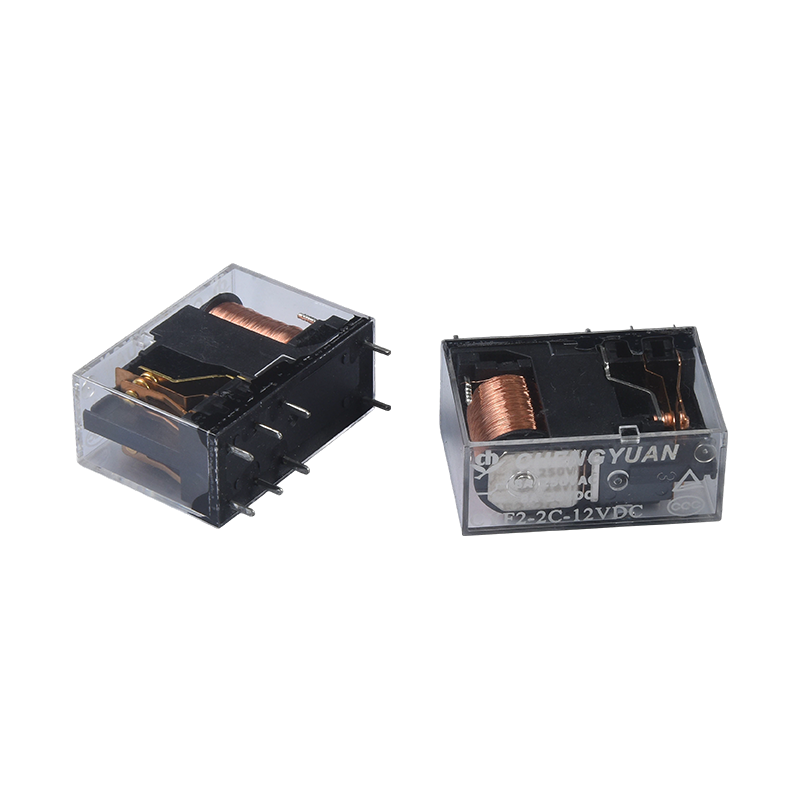

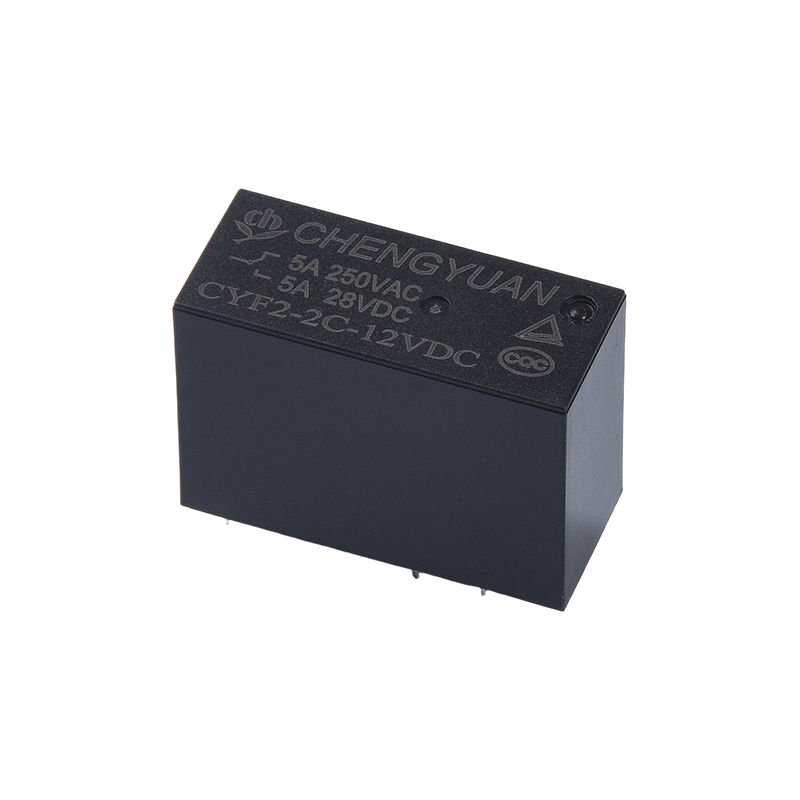

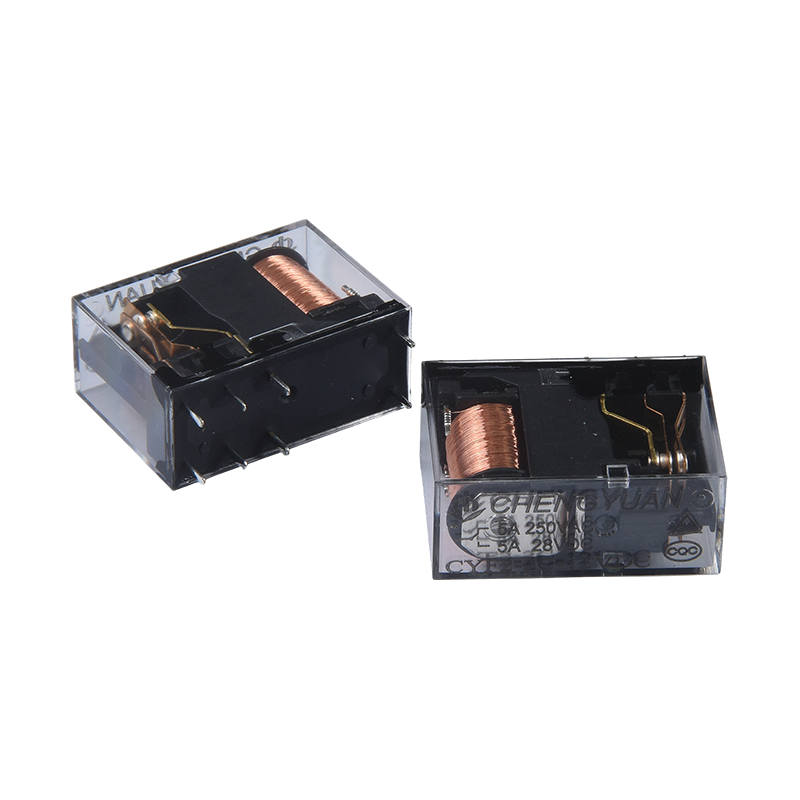

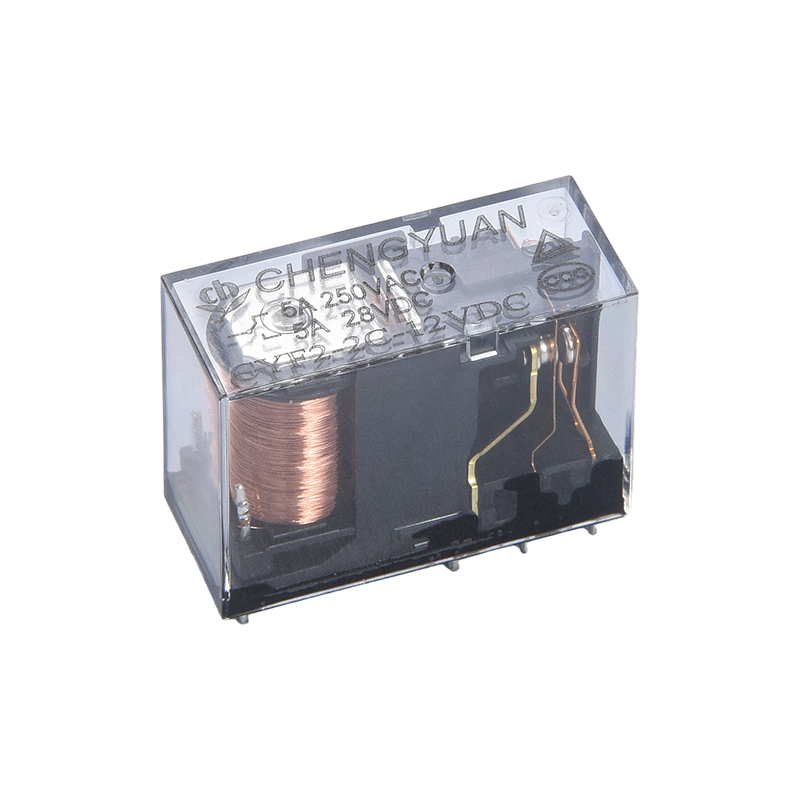

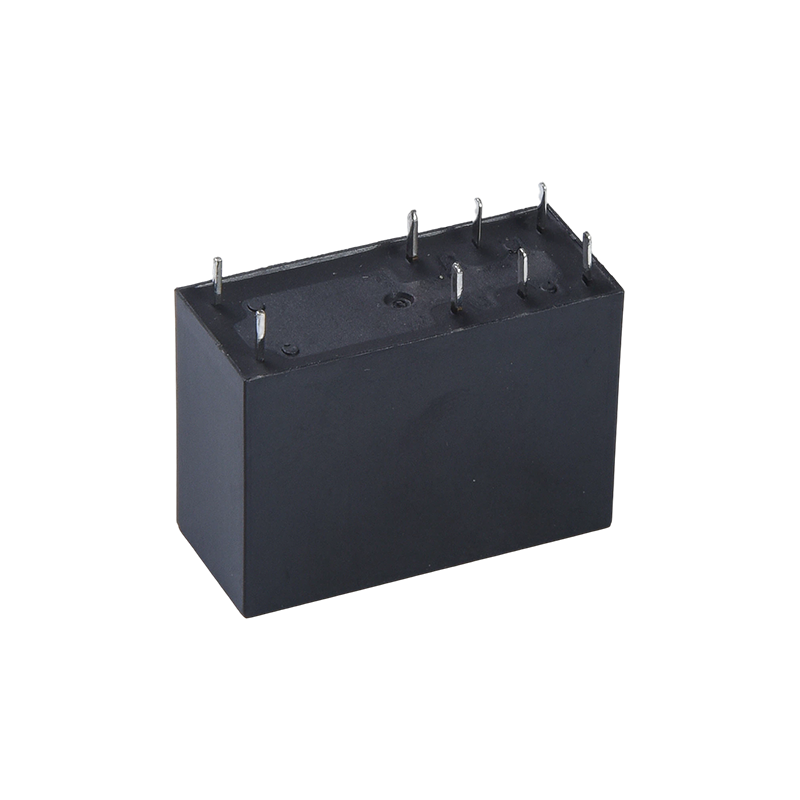

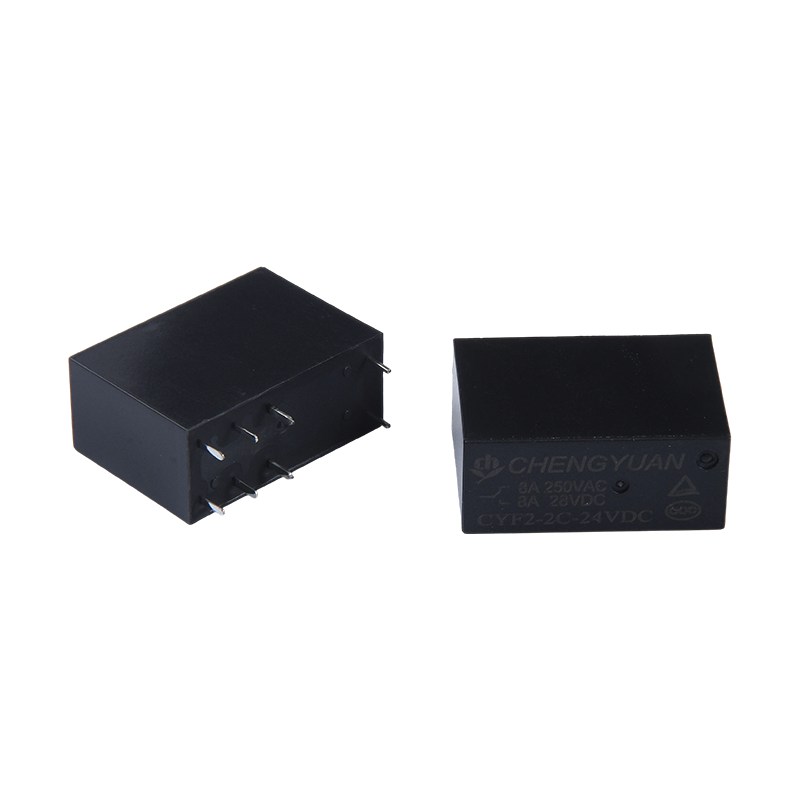

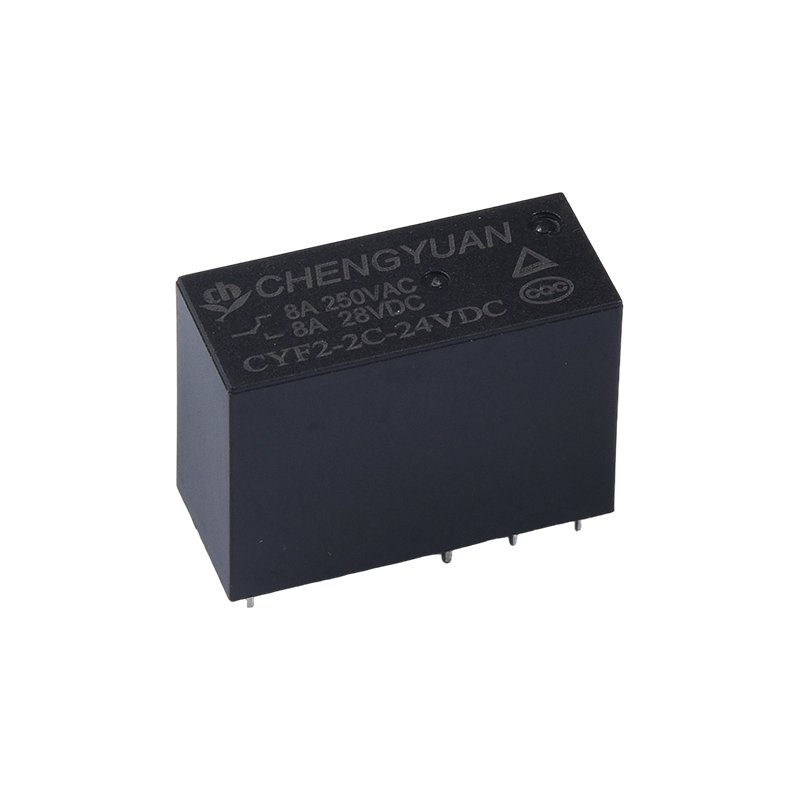

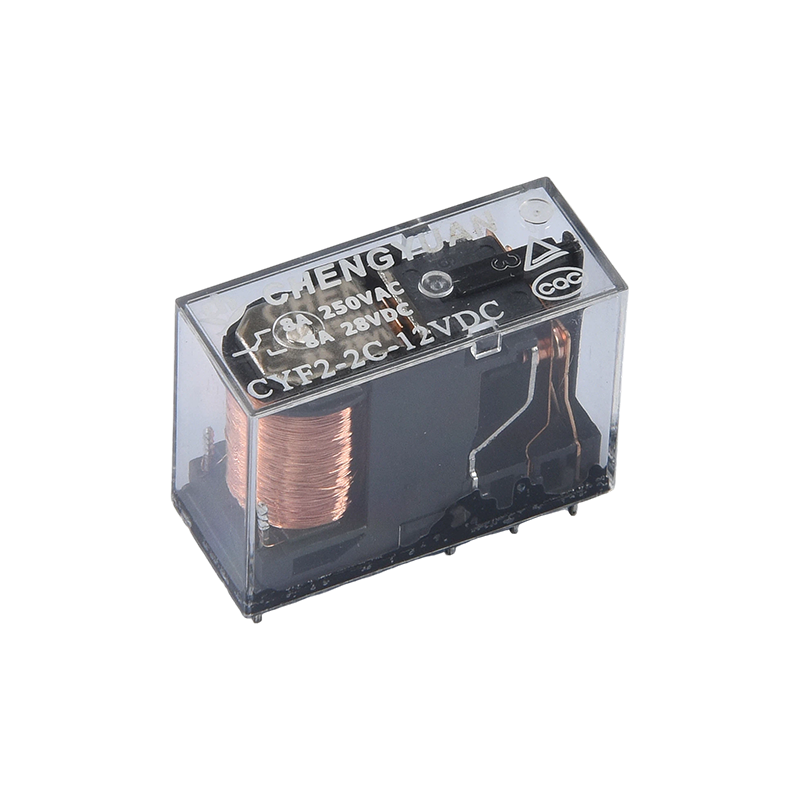

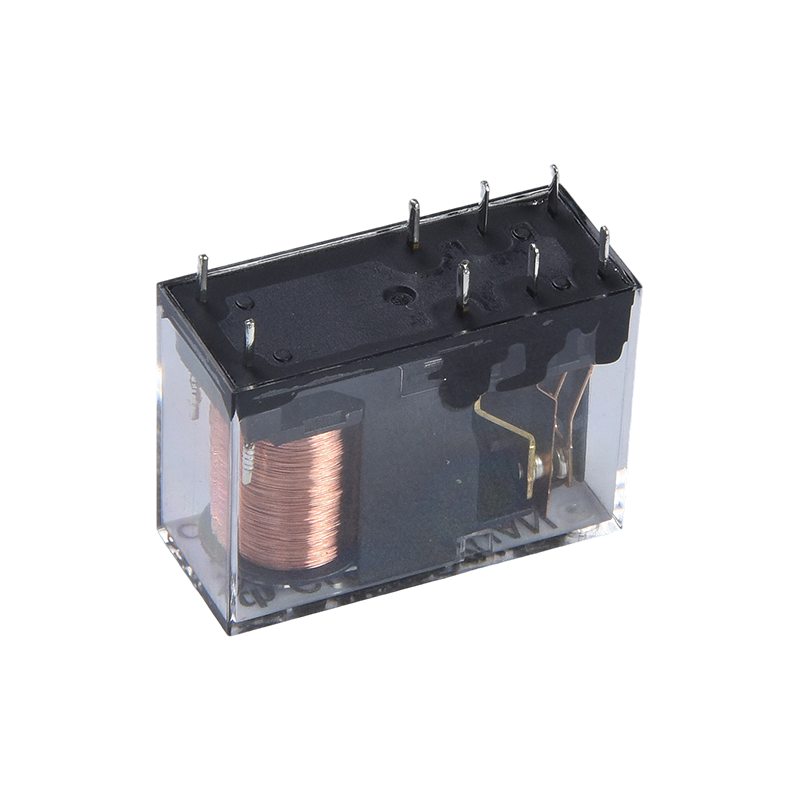

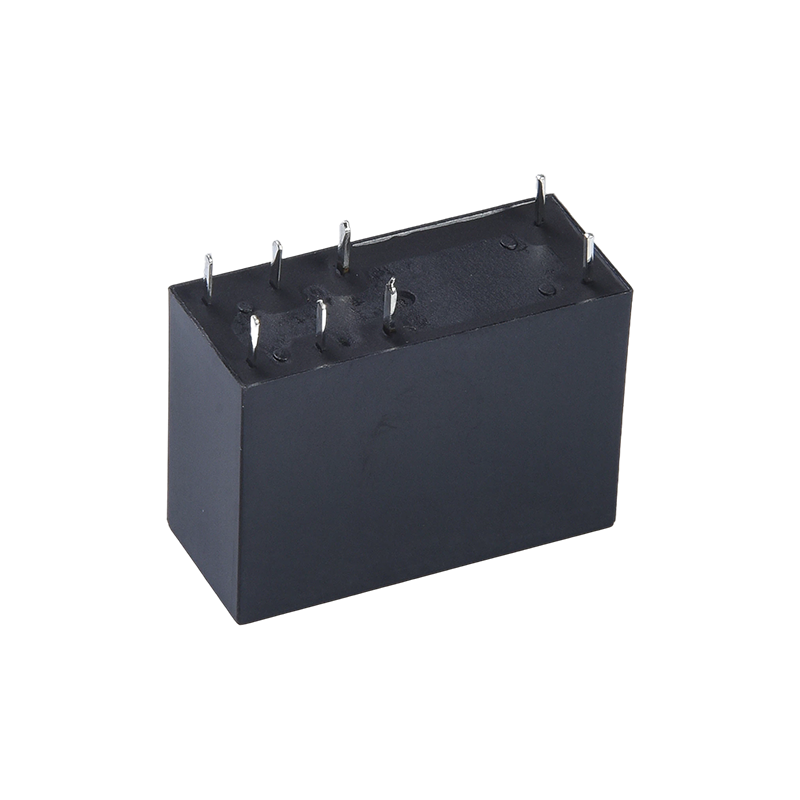

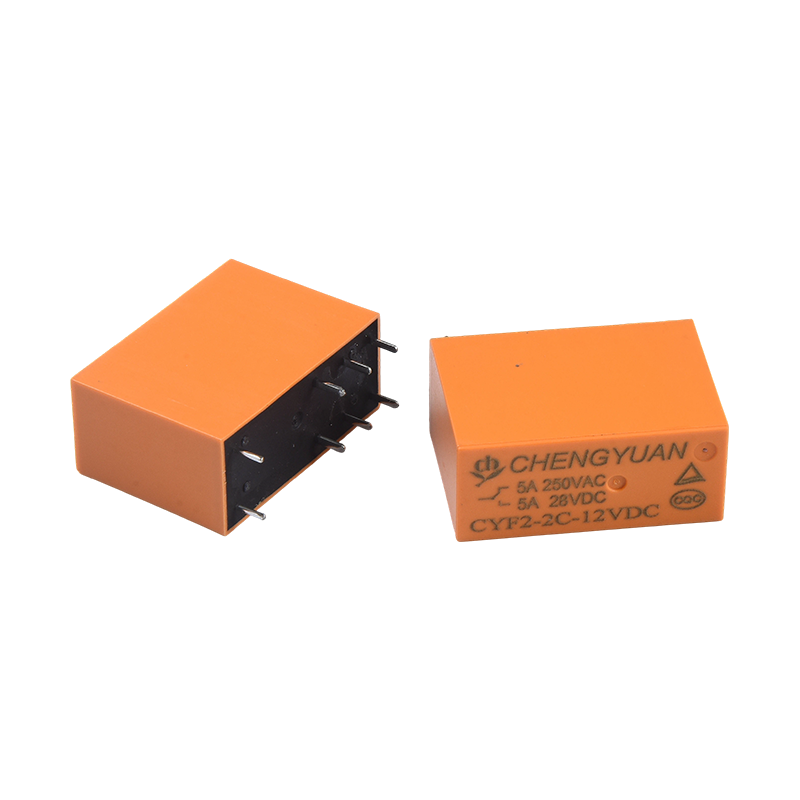

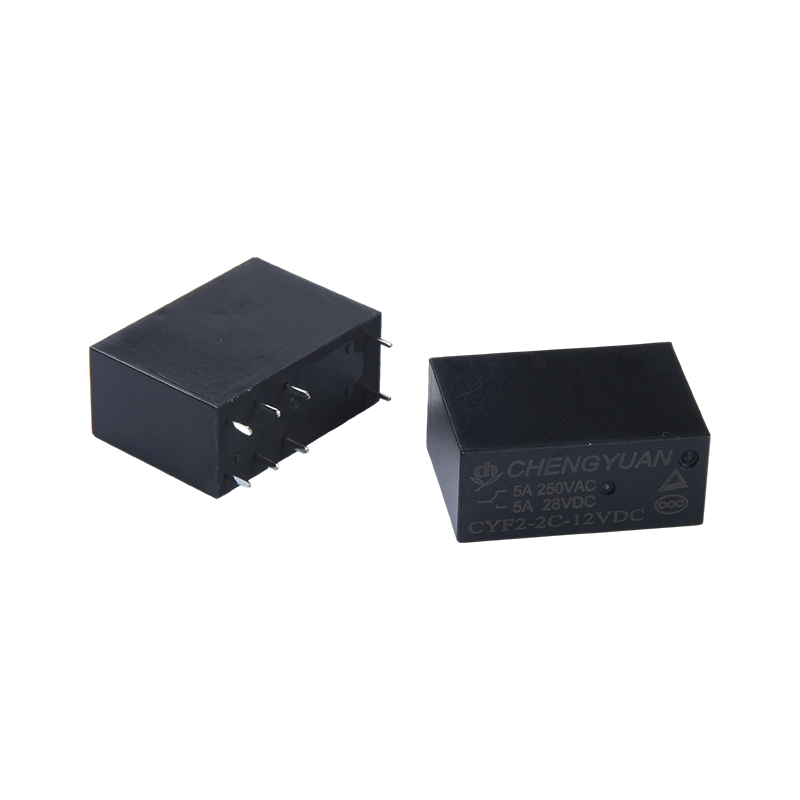

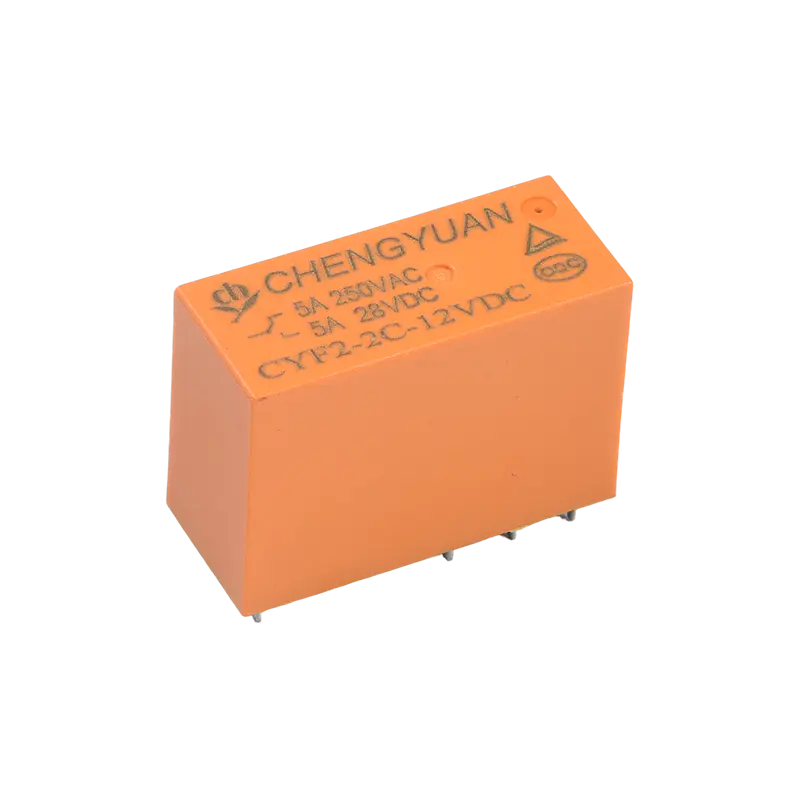

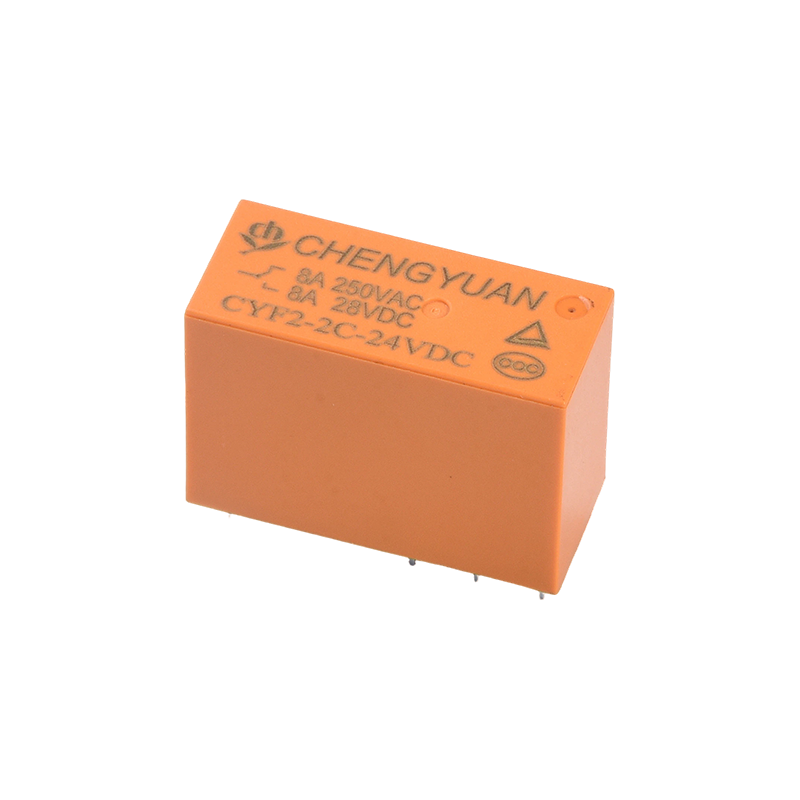

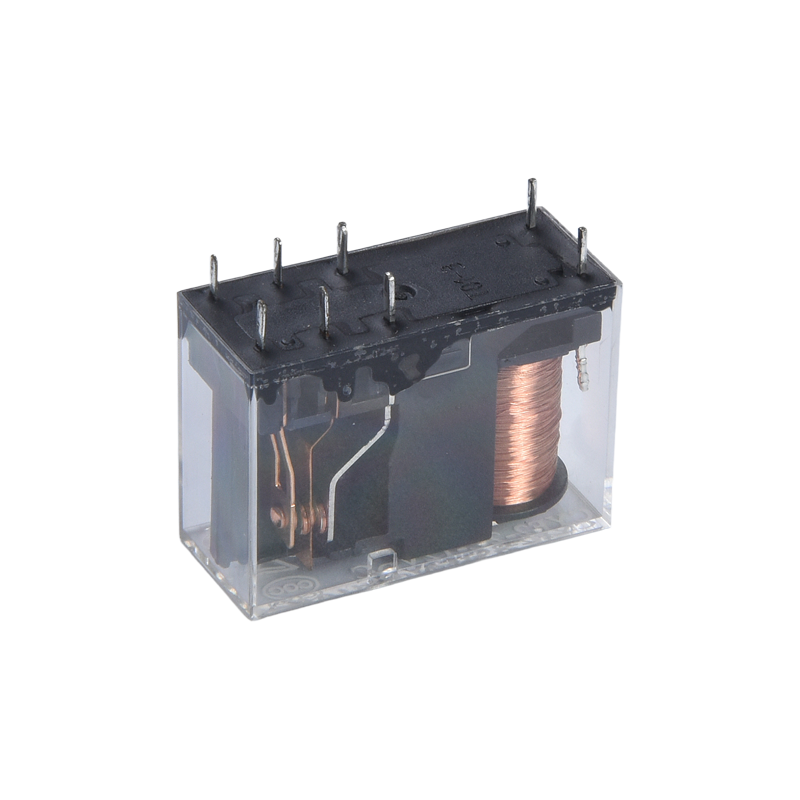

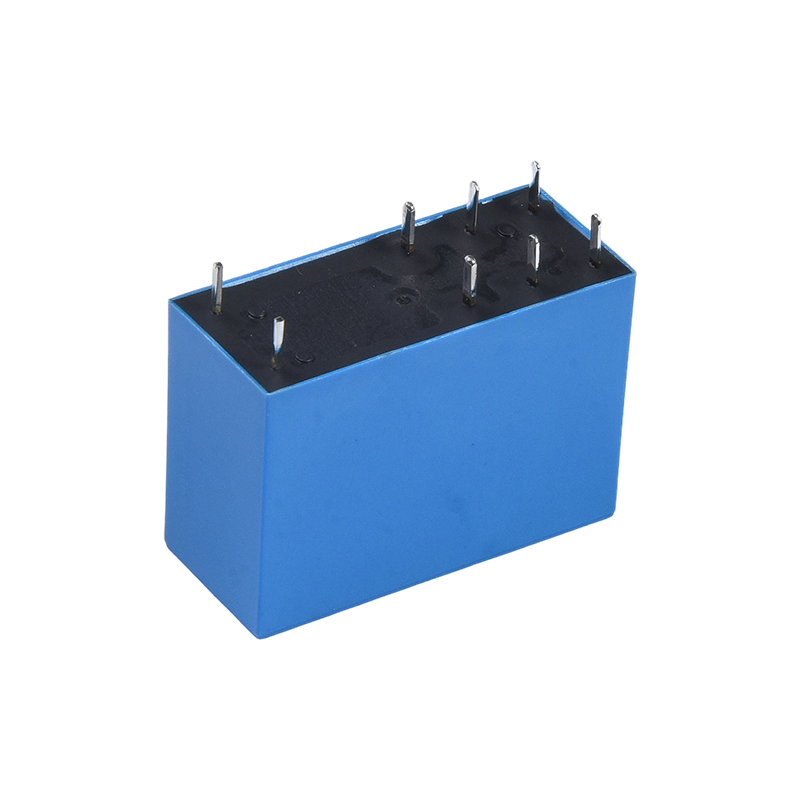

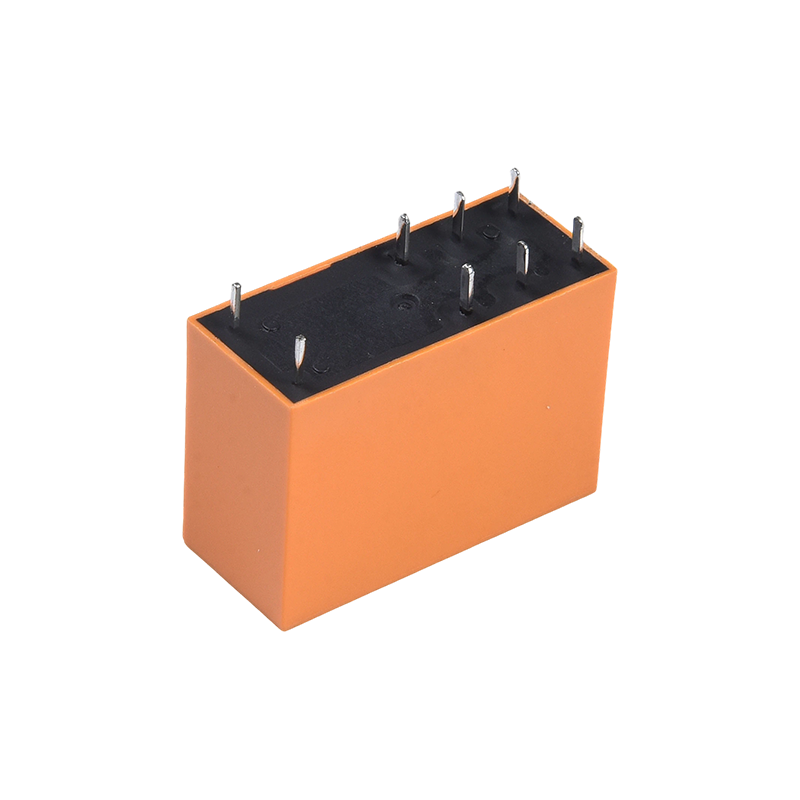

Caratteristiche:
Adattamento al carico elevato: capacità di commutazione del contatto di 17 A, che copre più specifiche di carico (2 set da 5 A/8 A, 1 set da 10 A/12 A/16 A), adatto a diversi requisiti del circuito di alimentazione;
Struttura DPDT: il design bipolare a doppia via consente la commutazione simultanea/indipendente di due serie di circuiti, espandendo le funzioni di controllo e riducendo il numero di componenti.
Isolamento di resistenza all'alta tensione: tensione di resistenza di 5000 volt tra bobina e contatti, eccellenti prestazioni di isolamento, riducendo il rischio di guasto del circuito;
Ampia compatibilità di tensione: intervallo di tensione della bobina da 3 V CC a 48 V CC, direttamente compatibile con vari circuiti di controllo senza la necessità di componenti aggiuntivi di conversione della tensione;
Installazione compatta: dimensioni ridotte, struttura a 8 pin, adatta per layout PCB ad alta densità, risparmiando spazio sulle apparecchiature interne;
Certificazione autorevole: certificato da TUV e CQC, conforme agli standard di sicurezza nazionali e internazionali, adatto a più mercati regionali.
Funzionamento stabile: controllo di commutazione affidabile basato su principi elettromagnetici, resistenza di contatto stabile, risposta rapida, adatto per il funzionamento continuo in ambienti a bassa potenza.
Comodo assemblaggio: la struttura regolare a 8 pin facilita la saldatura automatizzata, migliorando l'efficienza della produzione e riducendo gli errori di assemblaggio. Applicabile
Scenari:
Settore industriale: commutazione di segnali e controllo di potenza per apparecchiature di automazione industriale, sistemi di controllo PLC e sistemi elettrici di macchine utensili;
Protezione dell'alimentazione: circuiti di commutazione per sistemi di continuità UPS, che garantiscono un'alimentazione continua;
Elettrodomestici: circuiti di controllo per grandi elettrodomestici come lavatrici, frigoriferi e condizionatori d'aria, che consentono la commutazione del carico e la selezione della modalità;
Audiovisivi e sicurezza: commutazione di segnali per apparecchiature audio e controllo di circuiti per sistemi di allarme di sicurezza;
Altri dispositivi elettronici: circuiti di controllo per televisori (TV) e moduli di gestione dell'alimentazione per piccoli strumenti elettronici.
Contatta i dati
| Digitare | CYF2 |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ max. (a 1 A 16 V CC) |
| Carico nominale (carico resistivo） | 5 A/8 A 250 V CA |
| Massimo. corrente di commutazione | 8A |
| Massimo. tensione di commutazione | 277 VCA |
| Massimo. potenza di commutazione | 2216VA |
| minimo carico di commutazione | 6V 1A |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 15 ms Massimo. (Nessun diodo) |
| Tempo di rilascio | 5 ms Massimo. (Nessun diodo) |
| Resistenza di isolamento | Min 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 1000 V CA, 50/60 Hz per 1 min |
| Tra bobina e contatto: 5000VAC, 50/60Hz per 1 min |
| Resistenza alle vibrazioni | Distruttivo | 10-55Hz, alla doppia ampiezza di 1,5 mm |
| Funzionale | 10-55Hz, alla doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min |
| Distruttivo | 10G min |
| Resistenza | Resistenza meccanica （10800ops./h) | 10000000 ops.(a temperatura ambiente) |
| Durata elettrica (360ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃(senza condensa) |
| Peso | ca. 14g |
Dati della bobina (a 20 ℃)
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 3 | 240 | 12.5 | Circa 0,72 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Circa 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
I dati mostrati sopra sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.

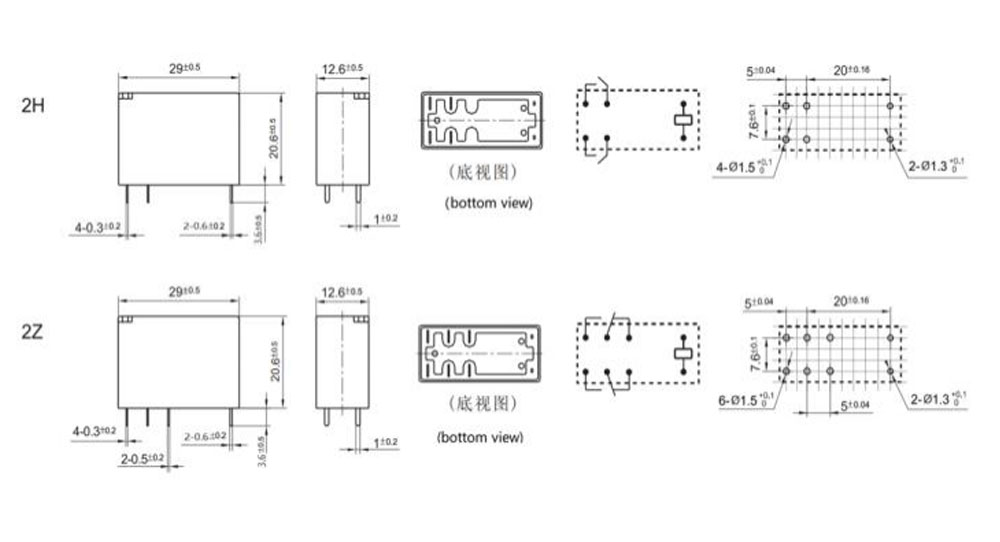

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)

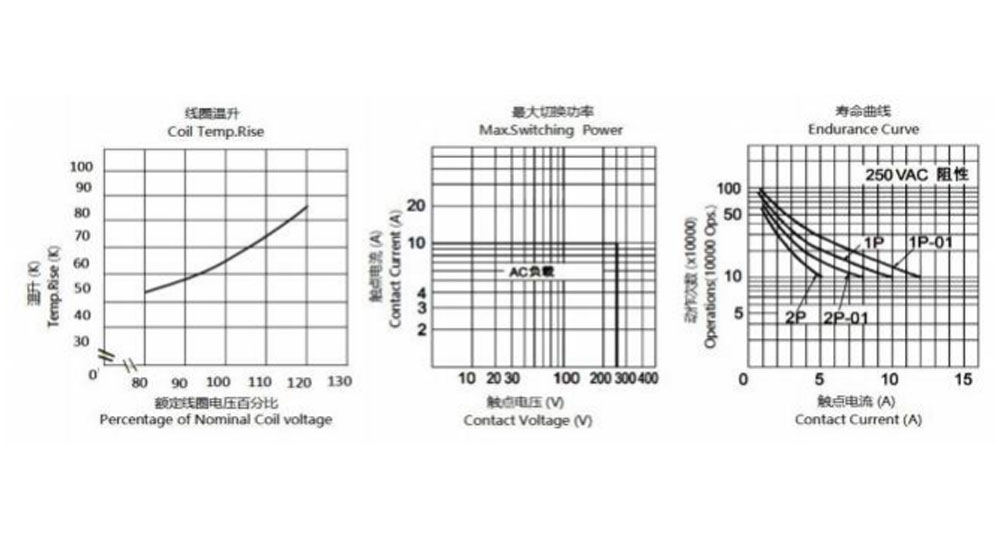

Curve caratteristiche
Informazioni sull'ordine
CYF2 H - 2 - C - 12 V CC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1:Tipo:CYF2
2： Il suo 8A Nil -5A
3: Numero di poli: 2-2 poli
4: Disposizione di contatto: C Fom C ; H Da A ; B Da B
5: Tensione nominale: 3,5,6,9,12,18,24,48 V CC
6: Colore della custodia: T -Trasparente, H-Nero, L-Blu
7: Potenza bobina: D-0,72 W L-0,54 W
8: Costruzione protettiva: a prova di S-Flux,
Lavabile di tipo SH-Sealed
9: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
La pulizia con acqua o il trattamento della superficie non sono consigliati dopo che i relè resistenti al flusso sono stati assemblati sul PCB.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non siamo riusciti a valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero trovarsi nella posizione giusta per scegliere
Prodotto adatto per la propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto deve essere utilizzato.
