I. Struttura del prodotto e caratteristiche di installazione
1. Struttura principale: adotta una struttura di bloccaggio magnetico, garantendo che lo stato corrente venga mantenuto anche dopo che l'alimentazione viene rimossa dall'estremità di controllo, ottenendo una commutazione a potenza zero.
2. Caratteristiche di installazione: dimensioni ridotte, adatte a scenari di installazione ad alta densità, risparmiando efficacemente spazio sulla scheda PCB;
3. Adattabile all'assemblaggio automatizzato: il design strutturale è compatibile con i processi di installazione standard, facilitando l'assemblaggio di massa e migliorando l'efficienza della produzione.
II. Scenari applicabili
1. Apparecchiature di comunicazione: adatte per la commutazione e il controllo del circuito in vari dispositivi di comunicazione, garantendo una trasmissione stabile del segnale;
2. Attrezzatura di sicurezza: adatta per il monitoraggio della sicurezza, i sistemi di allarme e altre apparecchiature di sicurezza, garantendo un funzionamento sicuro grazie alla sua elevata affidabilità e resistenza alla tensione.
3. Attrezzature per ufficio: utilizzate per il controllo dei circuiti interni nelle apparecchiature per ufficio come stampanti e fotocopiatrici;
4. Elettrodomestici: adatti per il controllo del carico e la commutazione di circuiti in elettrodomestici come condizionatori d'aria e forni a microonde.
III. Vantaggi fondamentali
1. Capacità di carico elevata: capacità di commutazione dei contatti da 17 A, adatta per esigenze di controllo di apparecchiature di media e alta potenza, con una gamma più ampia di applicazioni;
2. Resistenza all'alta tensione: resistenza alla tensione di 5000 V, che migliora la sicurezza in ambienti di circuiti complessi;
3. Installazione flessibile: dimensioni ridotte per installazione ad alta densità, risparmio di spazio interno;
4. Basso consumo energetico e ritenzione a lungo termine: la struttura di bloccaggio magnetico consente una commutazione a potenza zero e una ritenzione dello stato a lungo termine, riducendo il consumo energetico.
5. Certificazione autorevole: certificazione TUV e CQC, riducendo il rischio di guasti e migliorando l'affidabilità.
Contatta i dati
| Digitare | CIA |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ massimo (a 1 A 16 V CC) |
| Carico nominale (carico resistivo） | 10A250 V CA |
| Massimo. corrente di commutazione | 15A |
| Massimo. tensione di commutazione | 250VAC |
| Massimo. potenza di commutazione | 2500VA |
| minimo carico di commutazione | 6V 1A |
Caratteristiche
| Tempo di funzionamento (alla tensione nominale della bobina) | 8 ms Massimo. ( Nessun diodo) |
| Tempo di rilascio | 5 ms Massimo. ( Nessun diodo) |
| Resistenza di isolamento | Min 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 750 V CA, 50/60 Hz per 1 minuto |
| Tra bobina e contatto: 1500 V CA, 50/60 Hz per 1 minuto |
| Resistenza alle vibrazioni | Distruttivo | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Funzionale | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min |
| Distruttivo | 10G min |
| Resistenza | Resistenza meccanica (10.800 ops./h) | 10.000.000 di operazioni (a temperatura ambiente) |
| Durata elettrica (360 ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Temperatura ambiente | -40 ℃ ~ 85 ℃ (senza condensa) |
| Peso | Circa 8,5 g |
Dati della bobina (a 20 ℃)
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 3 | 120 | 25 | Circa 0,36 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
I dati sopra riportati sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.

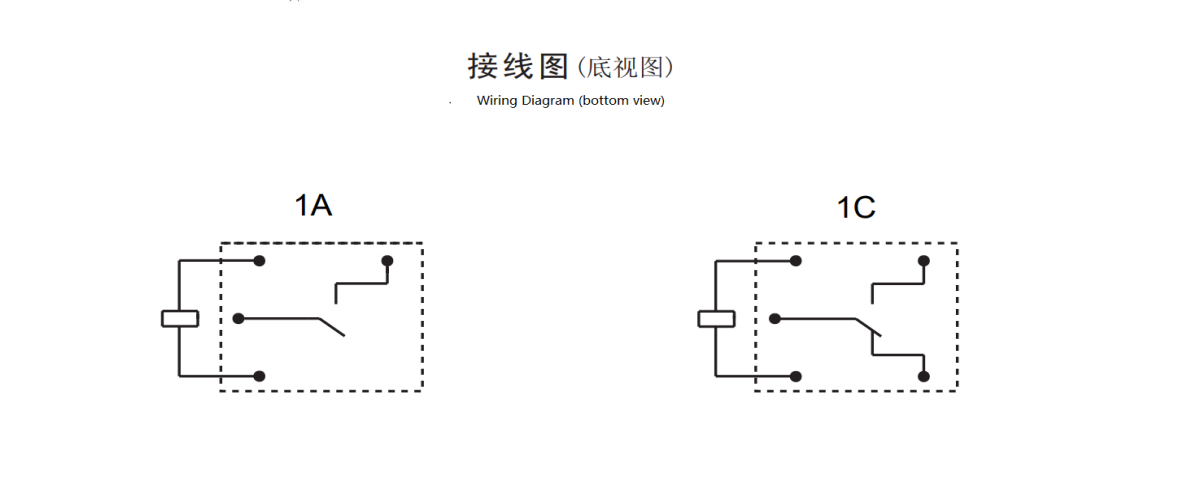

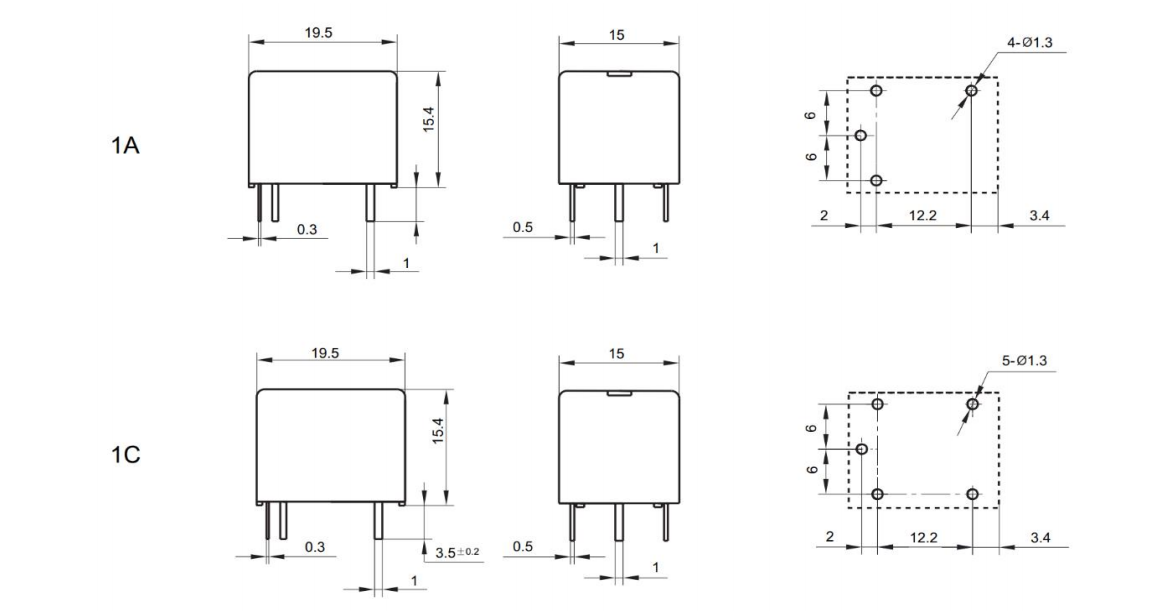

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)

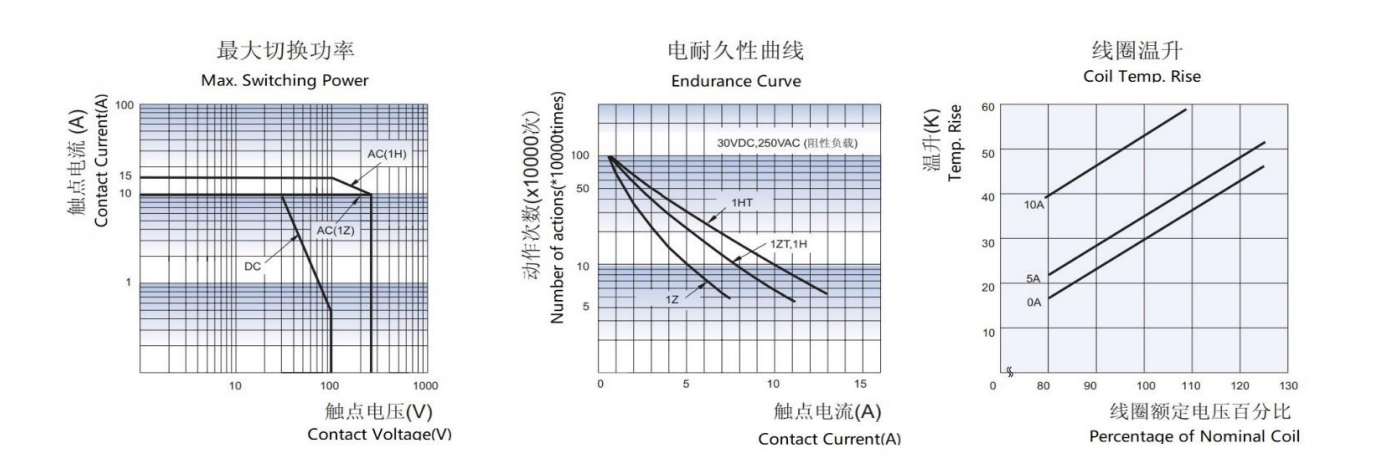

Curve caratteristiche
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CYA
2: Numero di poli: 1-1 Polo
3: Disposizione del contatto: C Da C ; H Da A ; B Da B
4: Tensione nominale: 3,5,6,9,12,18,24,48 V CC
5: Colore custodia: T -Bianco; H-Nero; L-Blu 6: Potenza bobina: D-0,45 W L-0,36 W
7: Costruzione protettiva: a prova di S-Flux,
SH- Tipo sigillato lavabile
8: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
(1): I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
(2): La pulizia con acqua o il trattamento della superficie non sono consigliati dopo che i relè resistenti al flusso sono stati assemblati sul PCB.
(3): I requisiti specifici del cliente (XX) verranno valutati dalla nostra azienda e quindi contrassegnati con simboli caratteristici.
