Un contattoe ad alta potenza inizia ad avere importanza quando un normale relè non può più assorbire il carico. In termini pratici, molti contattori iniziano con tensioni superiori a 15 A e i modelli industriali possono commutare centinaia o migliaia di ampere. Se ne scegli uno per un motore, un sistema di batterie, un riscaldatore o un pannello di distribuzione dell'energia, la decisione raramente si ferma alla potenza nominale. Dipende anche dalla corrente di spunto, dal ciclo di lavoro, dal tipo di tensione, dal controllo dell'arco, dall'azionamento della bobina e dall'ambiente in cui verrà installato il dispositivo.
Scegliere un contattore quando il carico è pesante, la commutazione è frequente e l'energia dell'arco all'apertura del contatto è significativa. Scegli un relè ad alta corrente o un modulo compatto quando il carico è moderato, il pacchetto è piccolo e il servizio di commutazione è più leggero. Il confine non è fisso. Un relè da 30 A può funzionare bene in un armadio e guastarsi presto in un altro perché il carico è un motore anziché un riscaldatore resistivo.
Cosa fa un contattore ad alta potenza sotto carico
All'interno di un contattore sono presenti quattro gruppi funzionali: bobina, nucleo magnetico e armatura, contatti principali e sistema di soppressione dell'arco. Un segnale di controllo a bassa potenza eccita la bobina. La forza magnetica tira l'armatura e chiude i contatti principali. Quando la bobina si diseccita, una molla restituisce l'armatura e apre i contatti. In un contattore normalmente aperto, il circuito principale è spento finché la bobina non viene alimentata. Questa disposizione consente a un'uscita PLC, un termostato o un dispositivo pilota di controllare in modo sicuro un circuito molto più grande.
La principale sfida progettuale non è chiudere i contatti. Li sta aprendo. Quando i contatti si separano sotto carico, la corrente può sostenere un arco che erode il metallo, aumenta la temperatura e ritarda la rottura. I contattori quindi aggiungono scivoli d'arco, bobine di scoppio magnetiche, piastre divisorie, camere a vuoto o camere riempite di gas. Il metodo corretto dipende dalla corrente, dalla tensione e dal fatto che l'alimentazione sia CA o CC.
I contattori differiscono dai relè anche per quanto riguarda il servizio previsto. Un contattore può avviare un motore migliaia di volte all'anno, quindi la forza della molla, il materiale dei contatti e l'aumento della temperatura dei terminali sono fondamentali. I relè ad alta corrente si trovano tra i relè di segnale e i contattori.
Per i progetti compatti che necessitano comunque di una corrente più elevata, un relè ad alta corrente può rappresentare un'alternativa pratica. La serie CY T90 è un relè SPDT ad alta corrente offerto nelle versioni da 30 A e 40 A.
Relè di potenza SPDT ad alta corrente CYT90 Relè SPDT compatto ad alta corrente per la commutazione di carichi in spazi ristretti; utile prima di confrontare i valori nominali dei contattori IEC e il comportamento dell'arco. Visualizza il prodotto → Valutazioni e categorie di utilizzo che contano
La scheda tecnica attuale non è sufficiente. Un contattore da 40 A per un carico resistivo può avere una potenza nominale del motore molto inferiore. Le categorie di utilizzo IEC descrivono questa differenza. AC-1 copre carichi non induttivi o leggermente induttivi. AC-3 copre i motori a gabbia di scoiattolo in cui il contattore si chiude alla corrente a rotore bloccato e si apre alla corrente nominale. AC-4 copre le operazioni di inching e plugging, in cui il contattore si apre a corrente elevata e deve affrontare gravi archi. Le categorie DC sono altrettanto impegnative perché gli archi DC non si autoestinguono al passaggio per lo zero.
Utilizzare la tabella seguente per confrontare il modo in cui vengono solitamente applicati contattori e relè ad alta corrente. I valori sono indicazioni generali, non sostituiscono la scheda tecnica del produttore e lo standard applicabile.
Tabella che confronta contattori ad alta potenza e relè ad alta corrente per le decisioni di commutazione del carico. | Caratteristica | Contattore ad alta potenza | Relè ad alta corrente |
| Corrente tipica | Spesso sopra i 15 A, fino a migliaia di ampere | Comunemente da 10 A a 40 A, alcuni superiori |
| Focus progettuale primario | Avviamento motore, elevato potere di interruzione, controllo dell'arco | Commutazione compatta, isolamento, integrazione PCB o pannello |
| Controllo dell'arco | Scivolo ad arco, scarico, vuoto o camera a gas | Soppressione dell'arco, spaziatura dei contatti e materiale più piccoli |
| Ciclo di lavoro | Commutazioni frequenti e carichi motore | Carichi di commutazione moderati, resistivi o leggermente induttivi |
| Trasmissione a bobina | Maggiore potenza della bobina, circuito di controllo dedicato | Potenza della bobina inferiore, spesso guidata dall'elettronica |
| Montaggio | Pannello, guida DIN, barra collettrice | Modulo PCB, plug-in, guida DIN |
| La migliore vestibilità | Motori, sistemi di batterie, distribuzione di energia | Circuiti di controllo, carichi compatti, moduli relè |
Altre valutazioni includono tensione della bobina, tensione di isolamento, capacità di chiusura e interruzione, vita meccanica, vita elettrica, tipo di terminale e montaggio. Un contattore con la corrente corretta ma la tensione della bobina errata non funzionerà in modo affidabile.
Quando la potenza nominale richiesta rientra ancora nell'intervallo del relè, un relè SPDT da 30 A a 40 A come il CY T91 può fornire una commutazione di corrente elevata in un contenitore più piccolo.

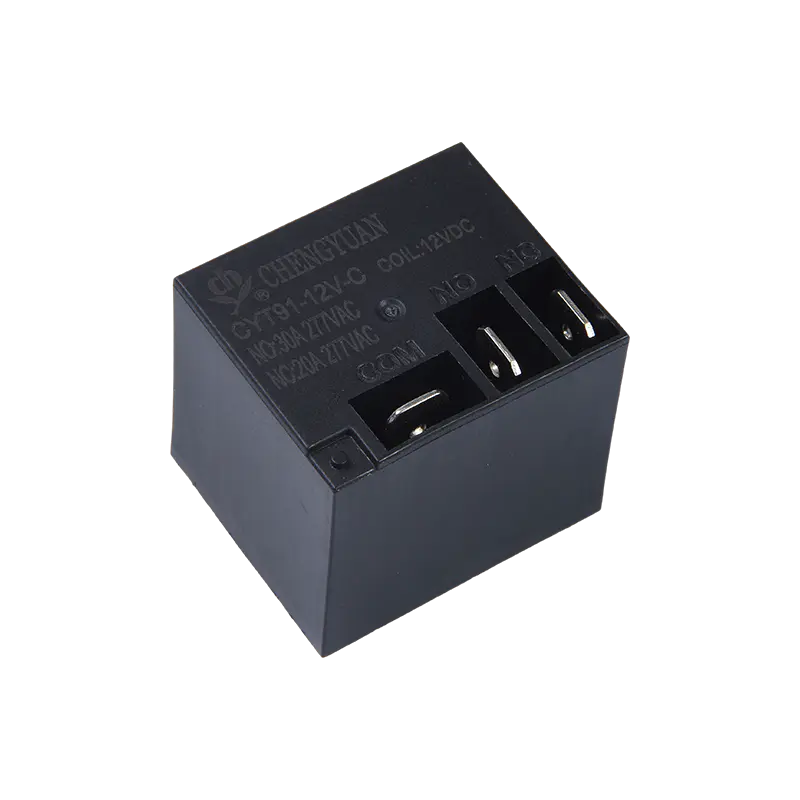

Relè di potenza SPDT ad alta corrente CYT91 / T91 Relè di potenza SPDT compatto da 30 A per la commutazione di corrente elevata in spazi ristretti; un'alternativa al relè prima di considerare il comportamento dell'arco del contattore CA o CC. Visualizza il prodotto → La commutazione CA e CC non è intercambiabile
I contattori CA beneficiano degli zeri di corrente naturali, quindi gli archi hanno la possibilità di estinguersi. I contattori CC si trovano ad affrontare un arco continuo che deve essere allungato, raffreddato e diviso rapidamente oppure la distanza tra i contatti deve resistere all'intera tensione. Questo è il motivo per cui un contattore CC ha spesso una struttura dei contatti, un'esplosione magnetica e dimensioni fisiche maggiori rispetto a un dispositivo CA con la stessa corrente nominale.
Le applicazioni CC ad alta tensione rendono evidente questa differenza. I pacchi batteria, i pannelli solari e i sistemi di ricarica possono fornire energia pericolosa anche dopo l’apertura dell’interruttore principale. Il contattore deve interrompere il circuito in modo sicuro, isolare il carico e resistere alla saldatura. Verificare la costante di tempo effettiva, la corrente di cortocircuito e la tensione massima, non solo la tensione nominale.
Anche le bobine CA e le bobine CC sono diverse. Abbinare la bobina all'alimentazione di controllo e verificare l'eccitazione, la diseccitazione e la corrente di mantenimento.
Una lista di controllo per la selezione di progetti di contattori ad alta potenza
- Definire il carico. Identificare il carico resistivo, induttivo, capacitivo, del motore, del trasformatore o della batteria. Prendere nota della corrente stazionaria e della corrente di spunto.
- Confermare la tensione di commutazione. Registrare la tensione nominale, massima e transitoria. Requisiti CA e CC separati.
- Scegli la categoria di utilizzo. Utilizza AC-1, AC-3, AC-4, DC-1 o la categoria che corrisponde al servizio reale.
- Abbina la bobina. Verificare la tensione della bobina, CA o CC, eccitazione, diseccitazione e corrente di mantenimento.
- Controllare il ciclo di lavoro. Stima delle operazioni orarie e della vita elettrica prevista. Il jogging motorio può abbreviare rapidamente la vita.
- Esaminare la soppressione dell'arco e i terminali. Confermare la camera dell'arco, la direzione dello scoppio, la coppia del terminale e il layout delle sbarre o del PCB.
- Convalidare l'ambiente e gli standard. Controllare la temperatura ambiente, l'umidità, le vibrazioni, il grado di inquinamento e la certificazione richiesta.
- Testare il prototipo. Eseguire test di chiusura e interruzione nel caso peggiore di tensione e corrente prima del rilascio della produzione.
Per i quadristi, i moduli montati su guida possono semplificare il cablaggio e la sostituzione. Un modulo relè su guida DIN con un contatto da 16 A, come il modulo relè su guida MCYF3 14F, può gestire attività di controllo industriale compatte in cui un contattore completo sarebbe sovradimensionato.
Modulo relè su guida DIN MCYF3 14F Modulo relè modulare da 16 A montato su guida per il controllo industriale centralizzato, che semplifica il cablaggio e la sostituzione laddove un contattore completo sarebbe sovradimensionato. Visualizza il prodotto → Applicazioni e punti di integrazione
I contattori ad alta potenza compaiono ovunque un segnale a bassa potenza debba controllare un circuito ad alta energia. Esempi comuni includono:
- Avviatori motore e quadri di controllo delle pompe, dove i contattori gestiscono la corrente di avviamento.
- Compressori e ventilatori HVAC, dove cicli frequenti e carichi induttivi richiedono contatti robusti.
- Accumulo di energia a batteria e distribuzione DC, dove l'isolamento e la soppressione dell'arco sono fondamentali per la sicurezza.
- Inverter solari e apparecchiature di ricarica, dove la corrente continua ad alta tensione deve essere commutata in modo affidabile.
- Gruppi di riscaldamento e illuminazione industriale, dove i carichi resistivi possono ancora richiedere una grande capacità di corrente.
L'integrazione conta tanto quanto il contattore stesso. Le dimensioni dell'armadio influiscono sull'aumento di calore. La lunghezza del cablaggio influisce sulla caduta e sulla sovratensione. La soppressione della bobina può prevenire danni all'uscita del PLC. Utilizzare uno smorzatore RC, un diodo flyback o un varistore appropriato per il tipo di bobina.
Rischi comuni legati agli appalti e come ridurli
L’errore più comune è confrontare solo la valutazione attuale del titolo. Un relè da 40 A e un contattore da 40 A possono sembrare simili su una linea di specifiche, ma il loro potere di interruzione, il ciclo di lavoro e il comportamento termico possono essere molto diversi. Un altro rischio è presupporre che un contattore classificato per CA funzioni in CC. Di solito non lo farà, almeno non in modo sicuro o per molto tempo.
I team di approvvigionamento dovrebbero anche controllare la revisione della scheda tecnica, la tensione della bobina, la disposizione dei contatti, l'orientamento dei terminali e i documenti di certificazione. Quando l'applicazione coinvolge funzioni di sicurezza, richiedere dati di test e un campione per la convalida.
Per progetti personalizzati o di volume moderato, lavorare direttamente con un produttore di relè può ridurre il ciclo di selezione. L'azienda dietro questo sito produce relè e moduli di controllo industriale dal 1996 ed è in grado di esaminare i requisiti di carico, bobina e montaggio rispetto ai prodotti disponibili. Puoi rivedere il background aziendale or inviare i dettagli della richiesta per un preventivo .
Adattamento del dispositivo al carico reale
Inizia con il caricamento, non con la pagina del catalogo. Definire corrente, tensione, spunto, ciclo di lavoro, ambiente e vita richiesta. Quindi decidi se un contattore ad alta potenza, un relè ad alta corrente o un modulo su guida DIN è il giusto livello di commutazione. I contattori sono costruiti per carichi pesanti e funzionamento frequente. I relè e i moduli ad alta corrente sono migliori quando il carico è moderato e il pacchetto deve rimanere compatto.
Se l'applicazione è al limite, testarla. Un dispositivo che supera un test al banco a temperatura ambiente potrebbe guastarsi in un armadio sigillato a 60 C. Un contattore che sostiene un carico resistivo può saldarsi all'avviamento del motore. Il passaggio di convalida aggiuntivo è solitamente più economico di un errore sul campo.
