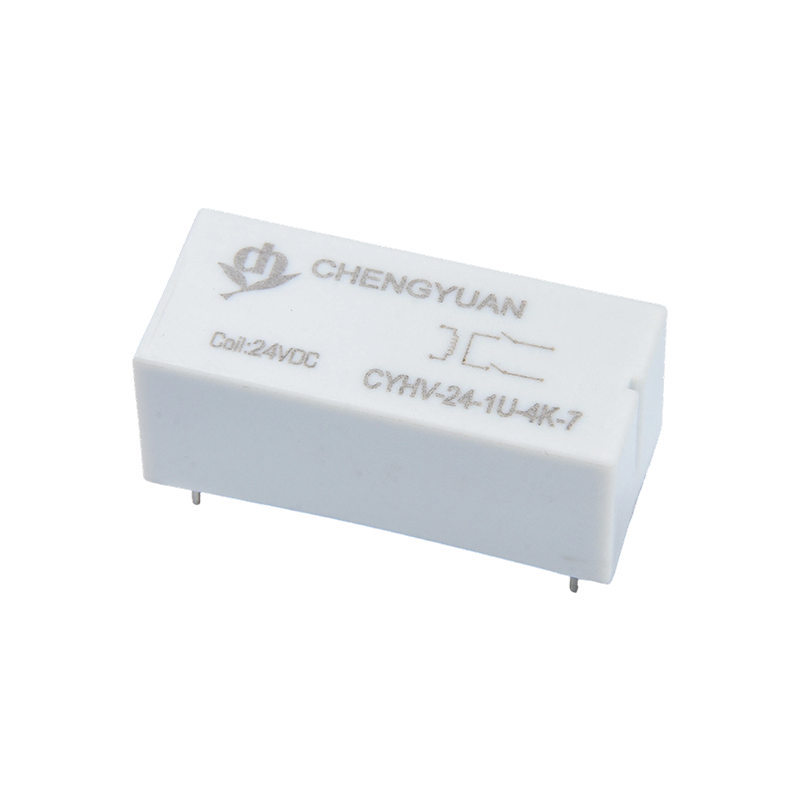

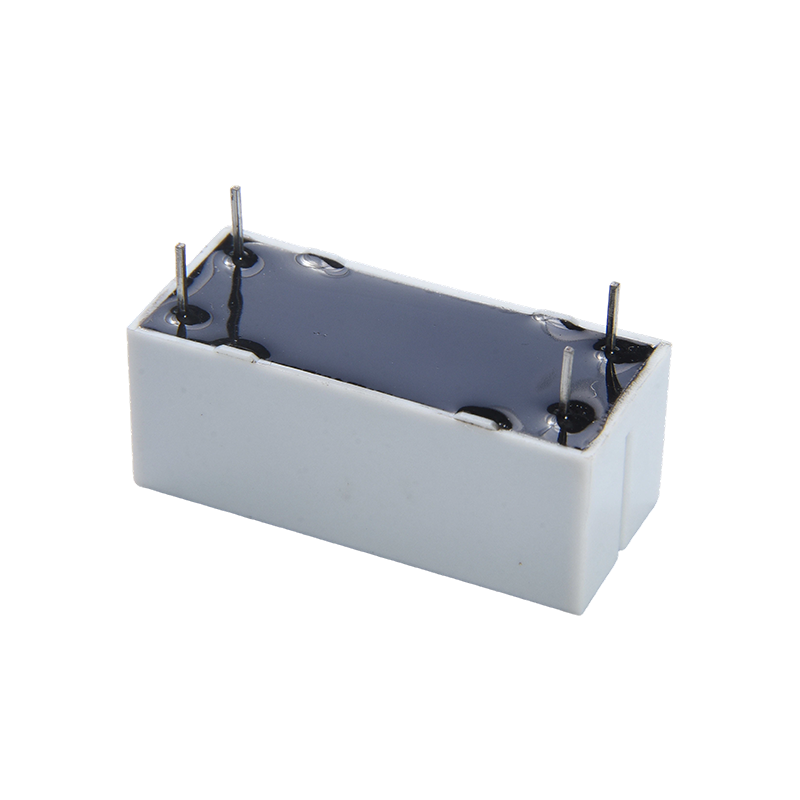

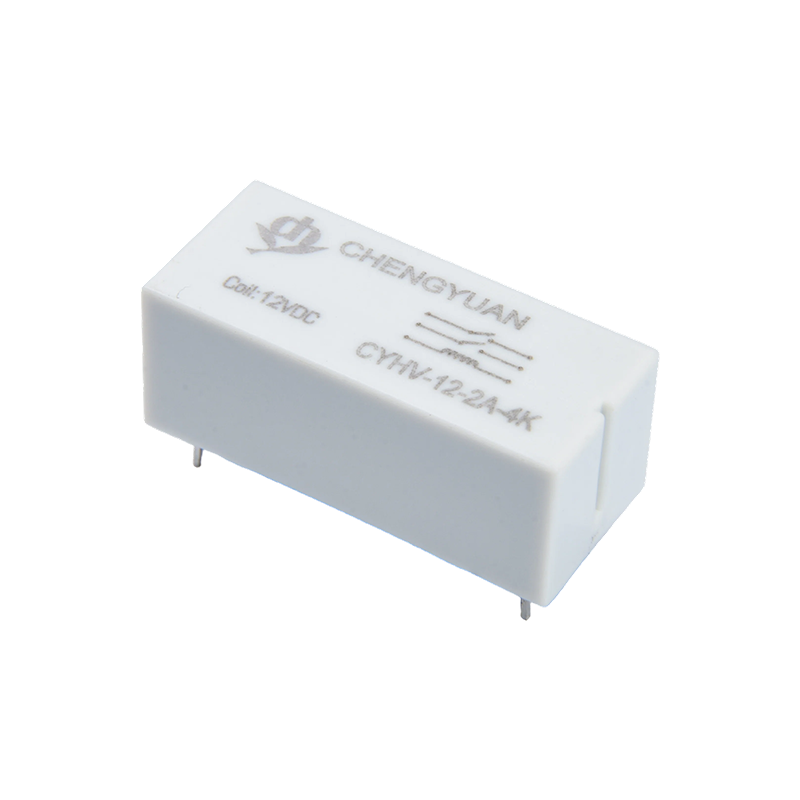

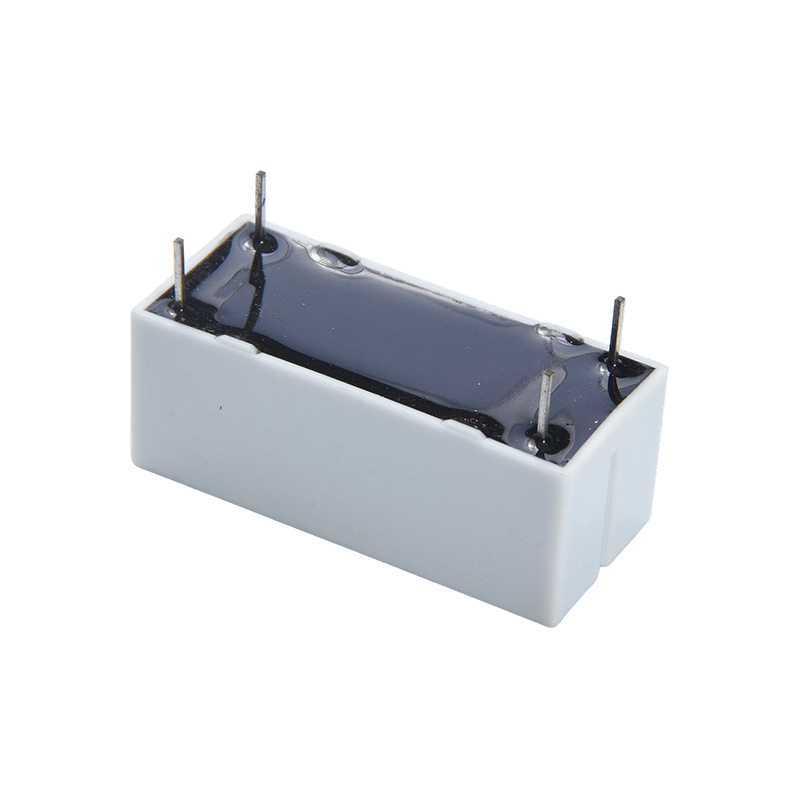

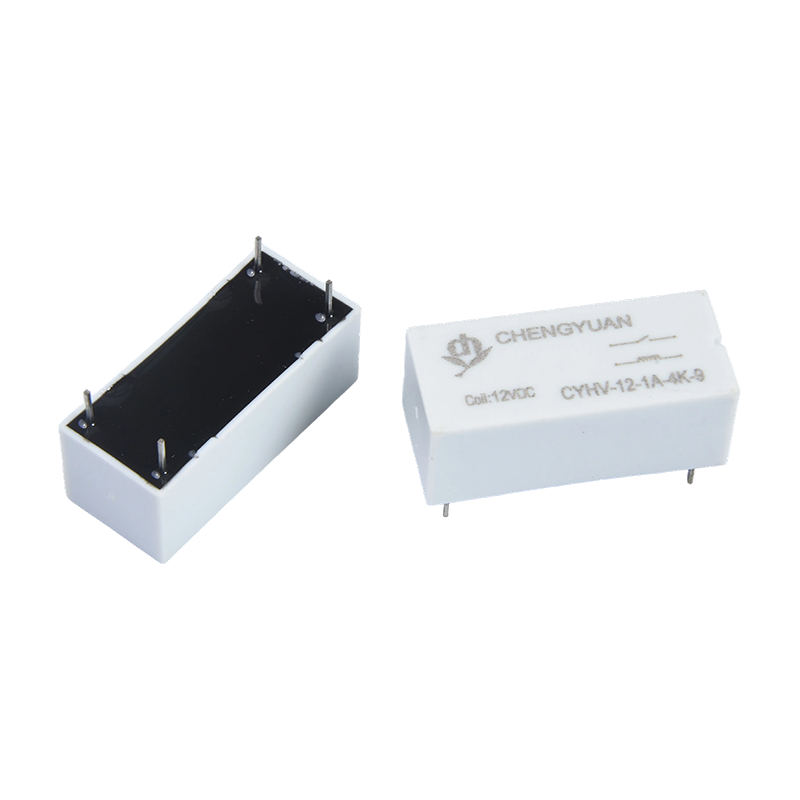

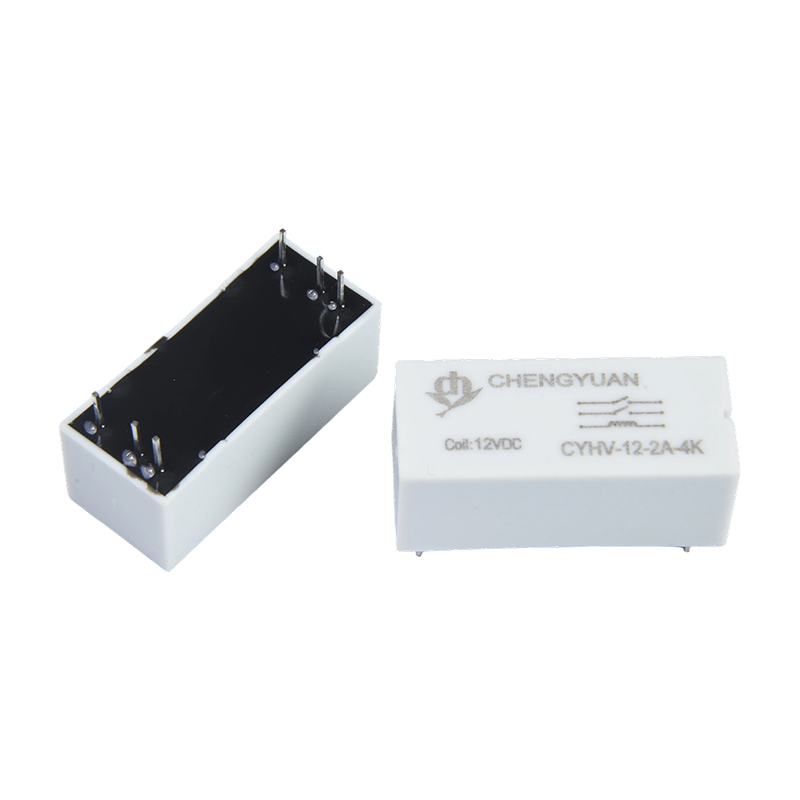

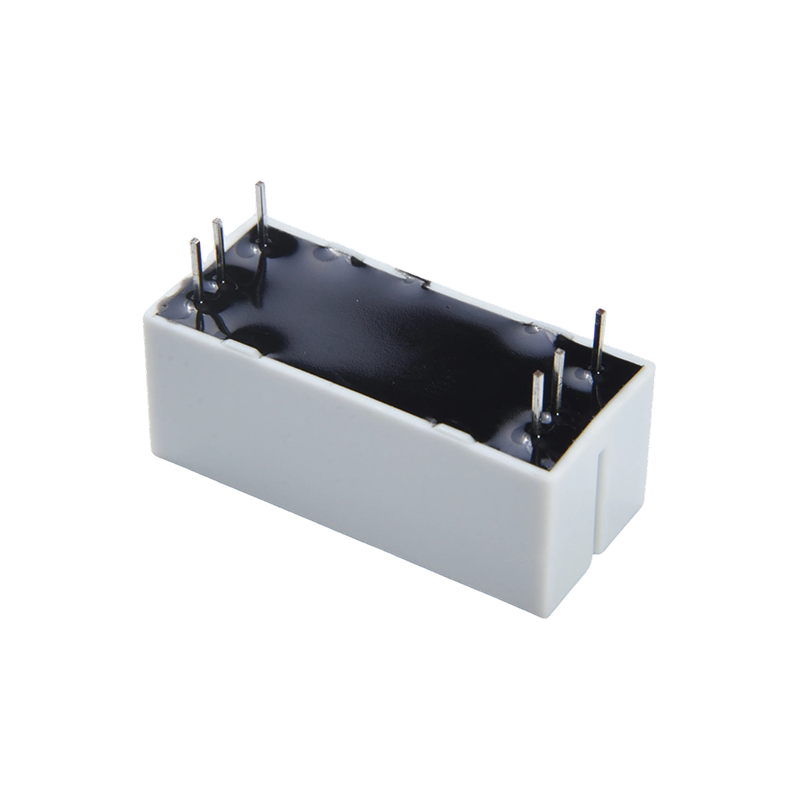

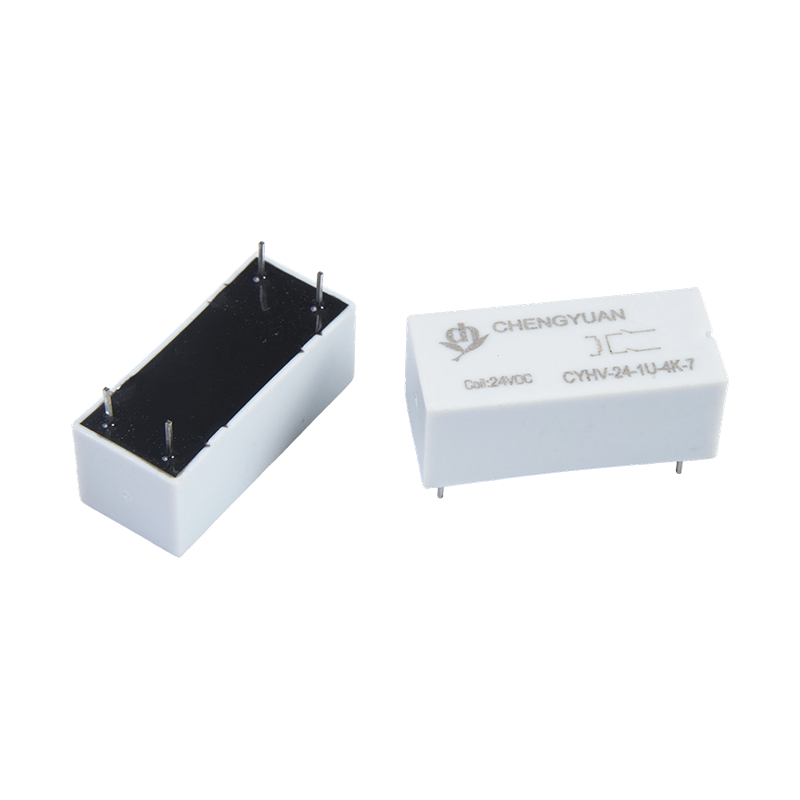

Vantaggi del prodotto:
Isolamento ad altissima tensione: resiste alla tensione tra i contatti fino a 6000 V, fornendo eccellenti capacità di isolamento ad alta tensione per relè a livello PCB, bloccando efficacemente le interferenze ad alta tensione.
Commutazione ad alta tensione e bassa corrente: ottimizzata per la commutazione di correnti deboli ad alta tensione (ad esempio, 10 mA a 1500 V CC) o correnti convenzionali a bassa tensione (ad esempio, 1 A a 30 V CC), con un intervallo di applicazione chiaramente definito.
Struttura sigillata a lunga durata: l'interruttore reed è sigillato in un gas inerte, senza parti soggette a usura in movimento, garantendo una durata meccanica estremamente lunga e immunità alla polvere e all'umidità ambientale.
Caratteristiche principali:
Specifiche di carico multilivello: supporta varie condizioni di carico: 10 mA/1500 V CC, 15 mA/1000 V CC, 1 A/30 V CC, adattandosi sia a microcorrente ad alta tensione che a scenari di corrente convenzionale a bassa tensione.
Bobina ad alta sensibilità: basso consumo energetico di guida della bobina, compatibile con segnali di controllo a bassa tensione da 3-24 V CC, facilmente pilotabili direttamente da circuiti integrati.
Montaggio PCB compatto: design del package in miniatura, saldato direttamente al PCB, salvaspazio e adatto a layout interni di strumenti ad alta densità.
Risposta rapida: l'azione rapida dell'interruttore reed e il breve tempo di commutazione soddisfano i requisiti di temporizzazione per il campionamento del segnale nella strumentazione.
Applicazioni principali:
Apparecchiature di monitoraggio di sicurezza: utilizzate nel campionamento di segnali ad alta tensione o nella commutazione di circuiti di prova in monitor di isolamento, tester di resistenza alla tensione e rilevatori di archi guasti.
Strumenti di precisione: integrati in alimentatori, misuratori e apparecchiature di imaging medicale ad alta precisione (come il controllo del generatore di raggi X ad alta tensione) per fornire isolamento ad alta tensione e commutazione del segnale.
Comunicazione e controllo industriale: utilizzato come componente affidabile di isolamento e commutazione nelle interfacce di comunicazione e nei moduli di ingresso ad alta tensione PLC che richiedono un isolamento a potenziale elevato.
Nuovi sistemi energetici: applicato nei circuiti di isolamento per il campionamento della tensione di inverter fotovoltaici e sistemi di gestione delle batterie (BMS).
| Contatta i dati |
| Digitare | CYHV |
| Materiale di contatto | placca Ir Rh |
| Disposizione dei contatti | 1A; 2A; 1U |
| Resistenza di contatto | 1A/2A: 150 mΩ max. (a 1 A 16 V CC) 1U: 150 mΩ*2 max. (a 1 A 16 V CC) |
| Carico nominale (carico resistivo） | 100 W |
| Massimo. corrente di commutazione | 1A |
| Massimo. tensione di commutazione | 1000 V CC |
| Massimo. Portare corrente | 2,5 A |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 1 ms Massimo. ( Nessun diodo) |
| Tempo di rilascio | 0,3 ms massimo. ( Nessun diodo) |
| Resistenza di isolamento | Min 100 MΩ (a 100 V CC) |
| Rigidità dielettrica | Tra contatti aperti: (1 A/2 A) 4.000 V CA, (1U) 6.000 V CC |
| Tra bobina e contatto: (1 A/2 A) 4.000 V CA, (1U) 6.000 V CC |
| Resistenza alle vibrazioni | Distruttivo | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Funzionale | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min |
| Distruttivo | 10G min |
| Resistenza | Resistenza meccanica (10.800 ops./h) | 100000000 ops.(a temperatura ambiente) |
| Durata elettrica (360 ops./h) | 1.000.000 operazioni (a temperatura ambiente) |
| Temperatura ambiente | -10 ℃ ~ 65 ℃ (senza condensa) |
| Peso | ca. 10g |
| Dati della bobina (a 20 ℃) |
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 5 | 33.3 | 150 | 0.166 | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
I dati mostrati sopra sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.

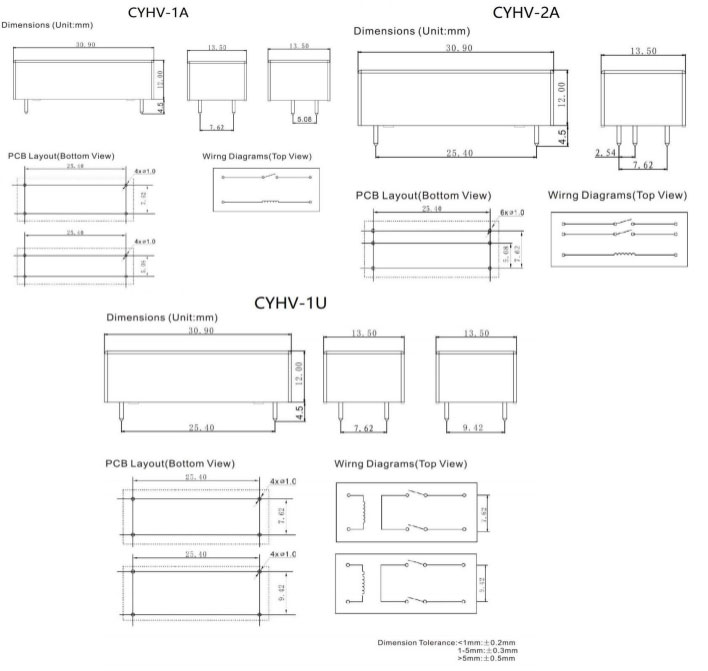

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)
Informazioni sull'ordine
CYHV - 1 A - 12 V CC -7 - XX
1 2 3 4 5 6
1: Tipo: CYHV
2: Numero di poli: 1-1 Polo
3: Disposizione di contatto: A Da A ; U Da U
4: Tensione nominale: 5,12,24 V CC
5: Distanza in piedi: 5-5,08; 7- 7.62 ; 9 - 9.42
6: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non siamo riusciti a valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero trovarsi nella posizione giusta per scegliere
prodotto adatto alla propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto deve essere utilizzato.
