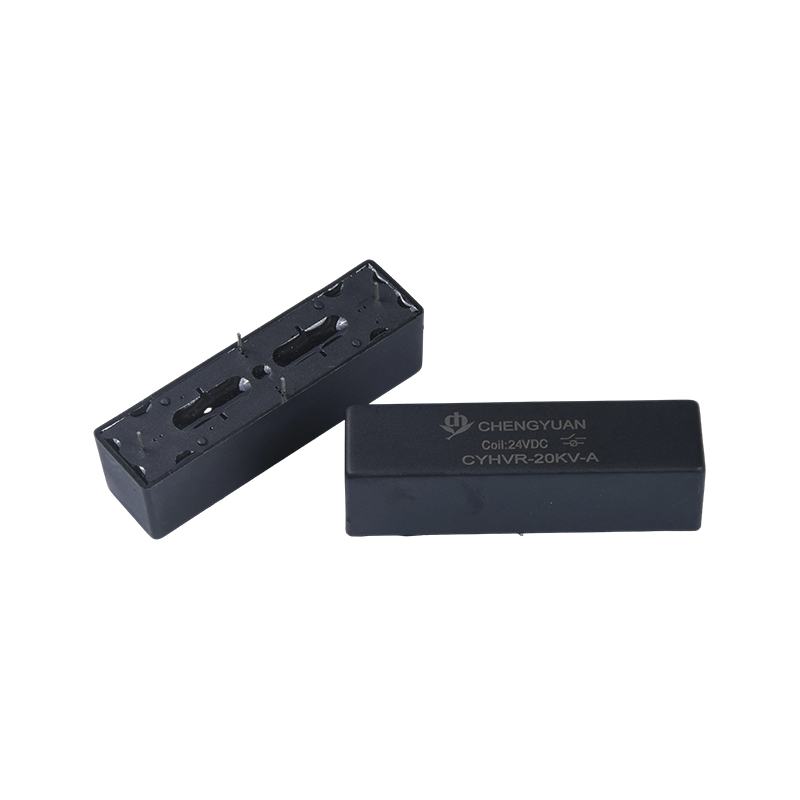

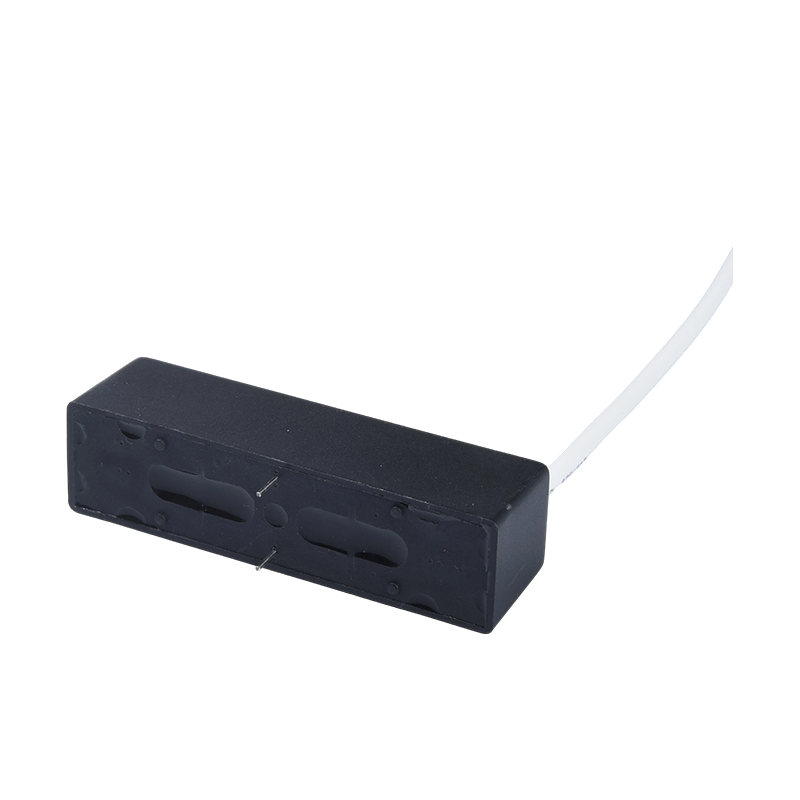

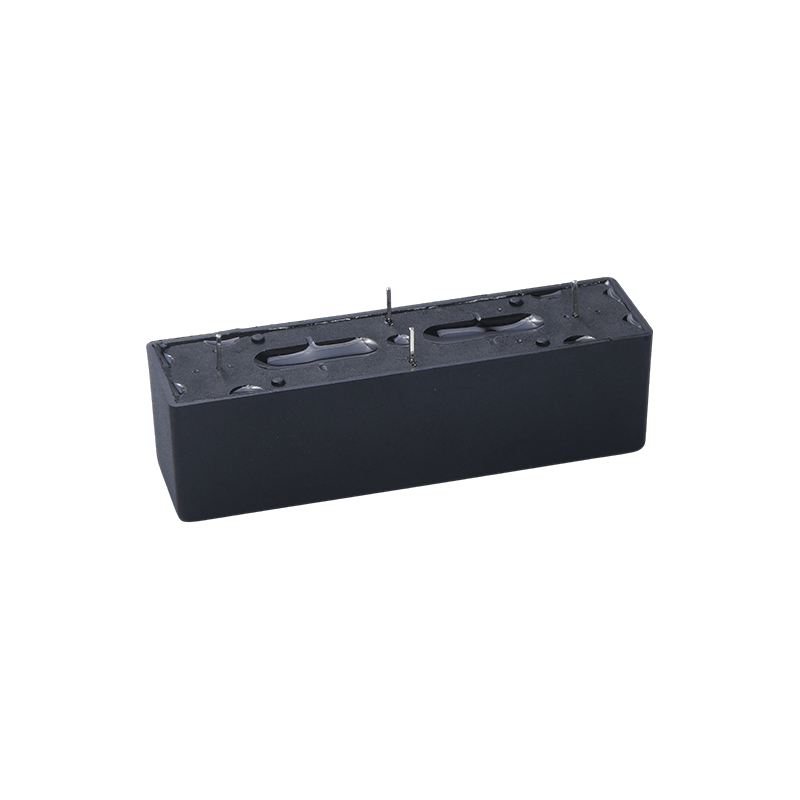

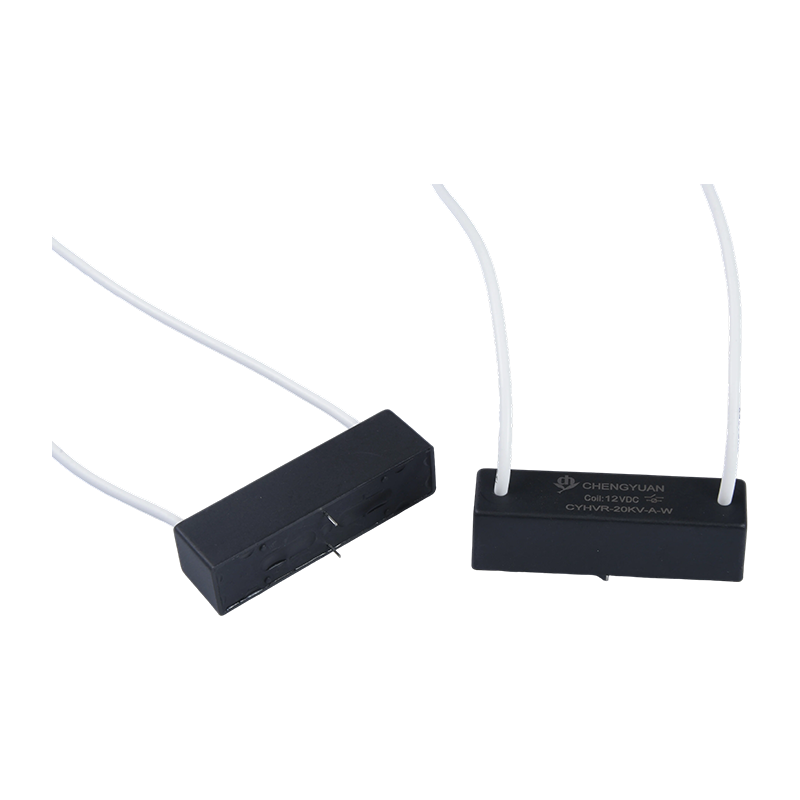

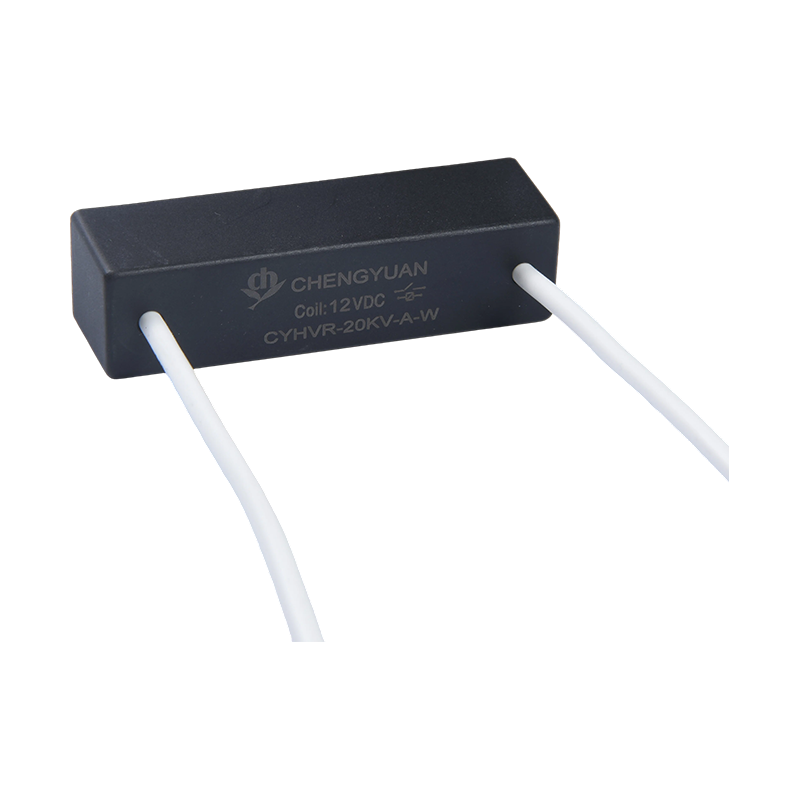

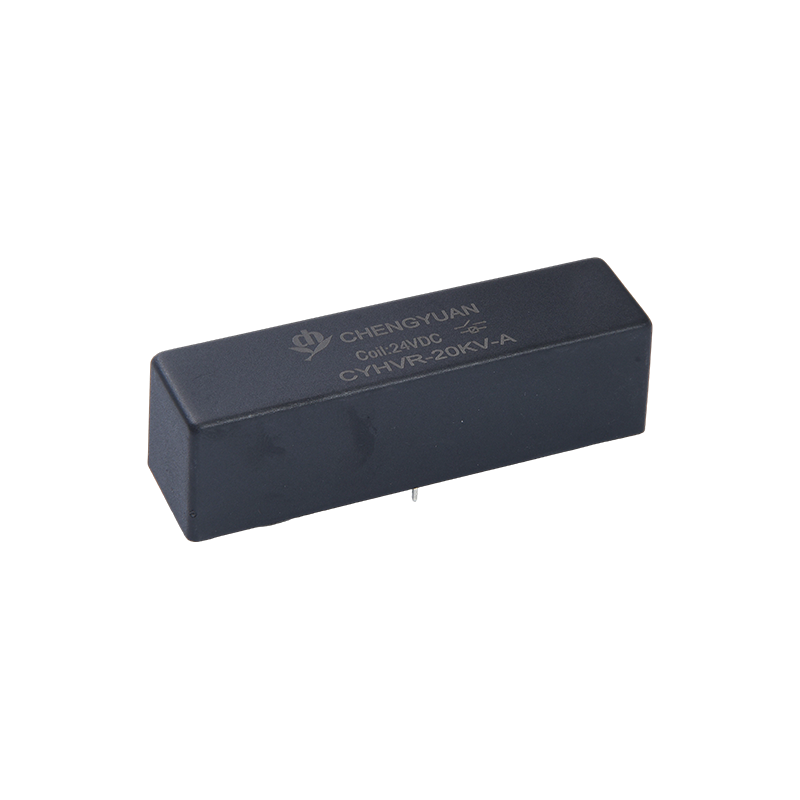

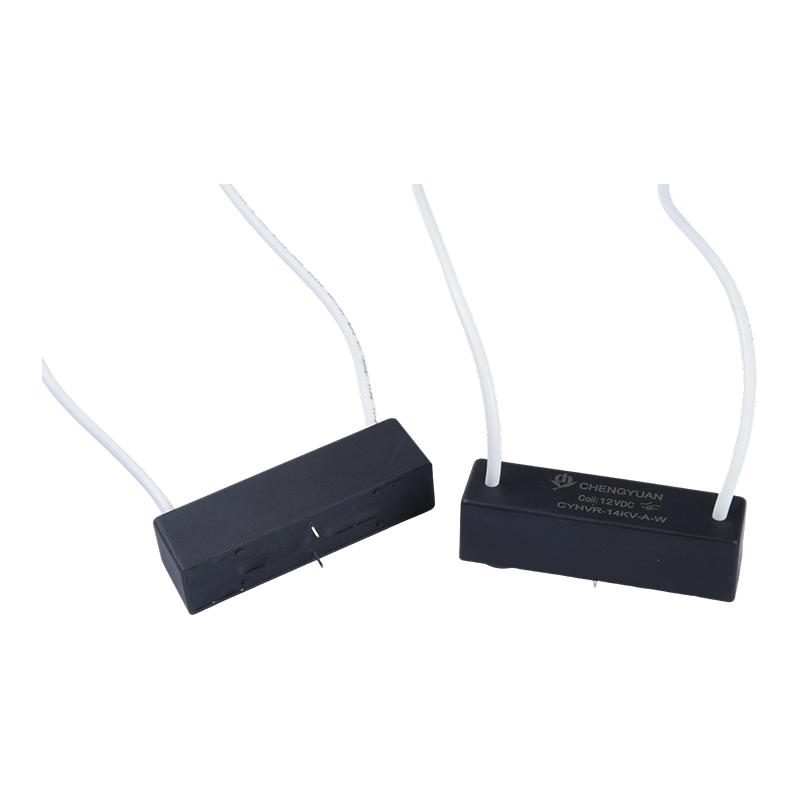

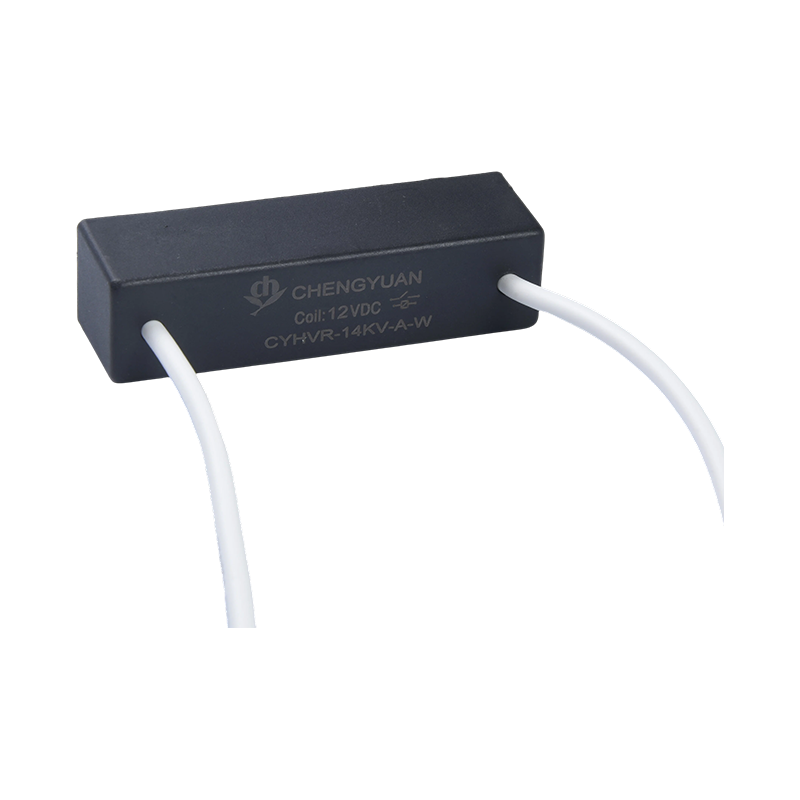

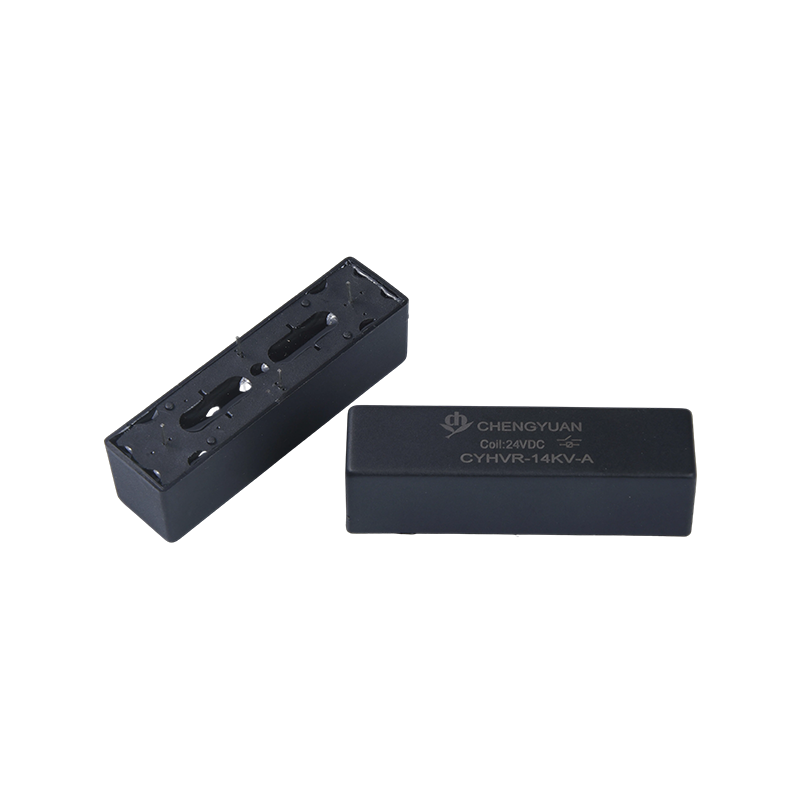

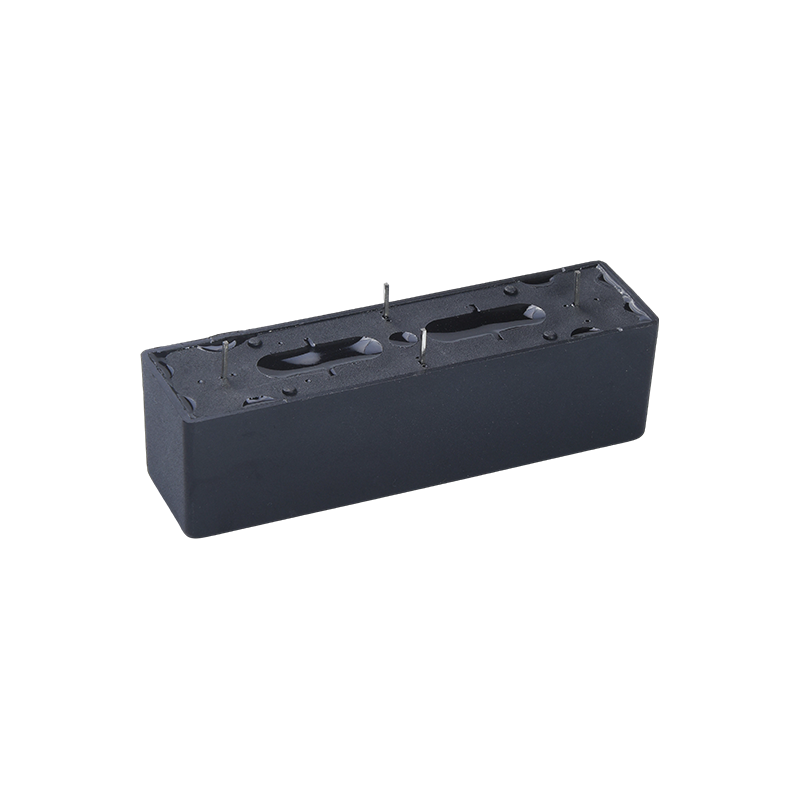

Caratteristiche del prodotto:
Commutazione ad alta corrente: mantiene una capacità di carico di 3 A anche in ambienti ad alta tensione, supportando i requisiti di commutazione in cui coesistono alta tensione e alta corrente.
Prestazioni di isolamento affidabili: utilizza la tecnologia degli interruttori reed per fornire un eccellente isolamento del segnale, garantendo la sicurezza del sistema di controllo.

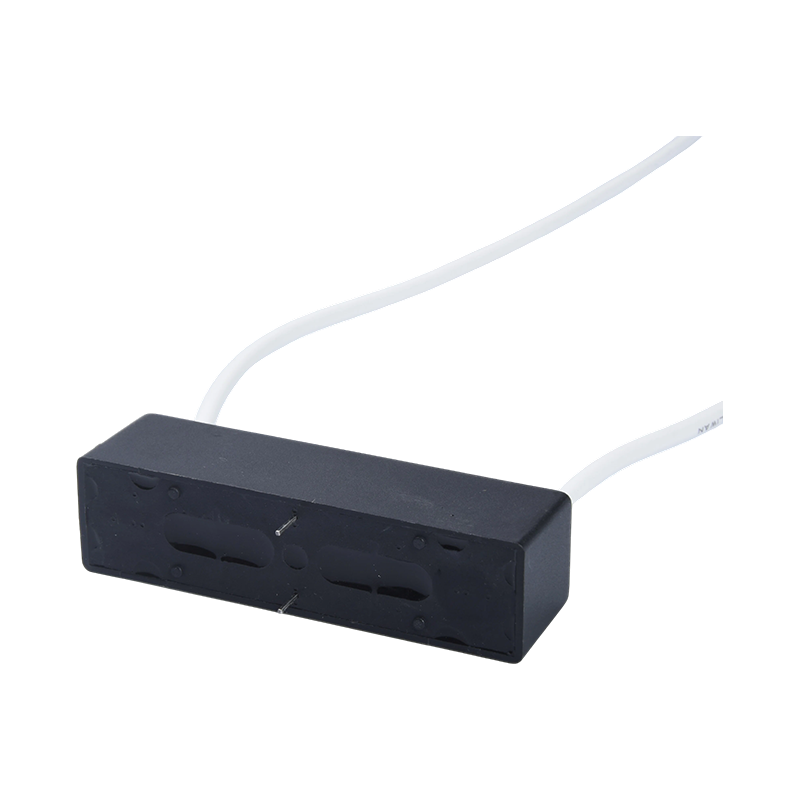

Opzioni di installazione flessibili: disponibile in due configurazioni: tipo PCB e tipo PCB con filo, adattabile a diversi layout di circuiti stampati e requisiti di distanza di dispersione ad alta tensione.
Ampio intervallo di tensione della bobina: la tensione della bobina varia da 5 V CC a 24 V CC, facilitando la compatibilità con i circuiti di controllo standard.
Applicazioni tipiche:
Nuovi sistemi energetici: utilizzati negli inverter fotovoltaici (PV) e nei sistemi di accumulo dell'energia per la commutazione di sbarre CC ad alta tensione e il controllo di carica e scarica.
Attrezzatura per test ad alta tensione: funge da componente di commutazione principale nei tester ad alta tensione per resistere ai test di tensione e al rilevamento dell'isolamento.
Elettronica di potenza: fornisce protezione e controllo automatici del circuito nei convertitori di potenza ad alta tensione.
Aerospaziale: adatto per circuiti di controllo ad alta tensione in apparecchiature avioniche, conforme a rigorosi standard di sicurezza.
Controllo industriale ad alta tensione: utilizzato nell'automazione industriale per la protezione di apparecchiature ad alta tensione e il controllo della commutazione di circuito.
| Contatta Valutazione |
| Disposizione dei contatti | 1 Modulo A 1 Modulo B |
| Contatta Valutazione | 50 W |
| Tensione di commutazione massima (CC o CA PICCO) Max | DC.7.5KV, |
| Tensione di rottura min | DC.10KV |
| Corrente di commutazione massima | 2,0 A |
| Massimo. Porta corrente | 3,0 A |
| Operazione Vita | Elettrico | CC.10000 V-1 mA 0,5X106 MIN Operazioni (R.L.) |
| Meccanico | 1*108 Operazioni MIN(R.L.) |
| Parametro bobina (23 ℃) |
| Tensione della bobina (VCC) | Bobina Resistenza Ω± 10% | Corrente normale (mA) | Tensione di rilascio VCC (Min) (10% della tensione nominale) | Tensione di presa VCC (massima) (80% della tensione nominale) |
| Valutato | Massimo |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Attenzione: 1, l'utilizzo di qualsiasi tensione della bobina inferiore alla tensione nominale della bobina comprometterà il funzionamento del relè.
2. La tensione di eccitazione e di rilascio è solo a scopo di prova e non deve essere utilizzata come criterio di progettazione.
| Condizione operativa |
| Resistenza al contatto | 150 mΩ |
| Tensione di rottura | Apri Contatti | DC10KV |
| Contatti COIL | DC20KV |
| Resistenza di isolamento | Apri Contatti | Contatti aperti 1X109ΩMIN.(DC.100V) |
| Contatti COIL | Contatti per bobina 1X109ΩMIN.(DC.100V) |
| Capacità elettromotrice | 2,0 pF MAX. |
| Tempo di funzionamento | 4,0 ms |
| Tempo di rilascio | 2,0 ms |
| Vibrazione | 20G(0~55Hz.1,5mm) |
| Shock | 30G (11 mS, 1/2 onda sinusoidale) |
| Temperatura operativa | -20℃-70℃ |
| temperatura di stoccaggio | -35℃-90℃ |
| Temperatura di saldatura | 5 secondi massimo 260 ℃ |

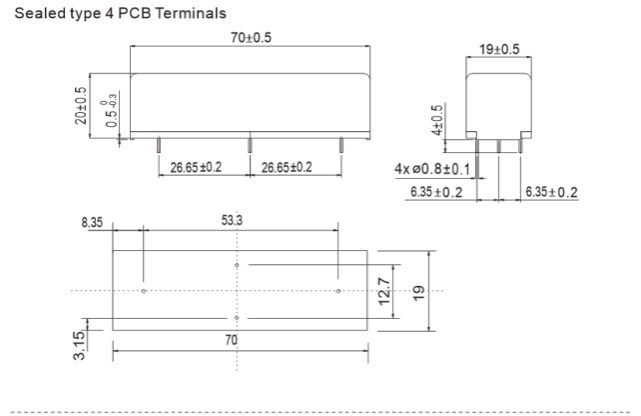

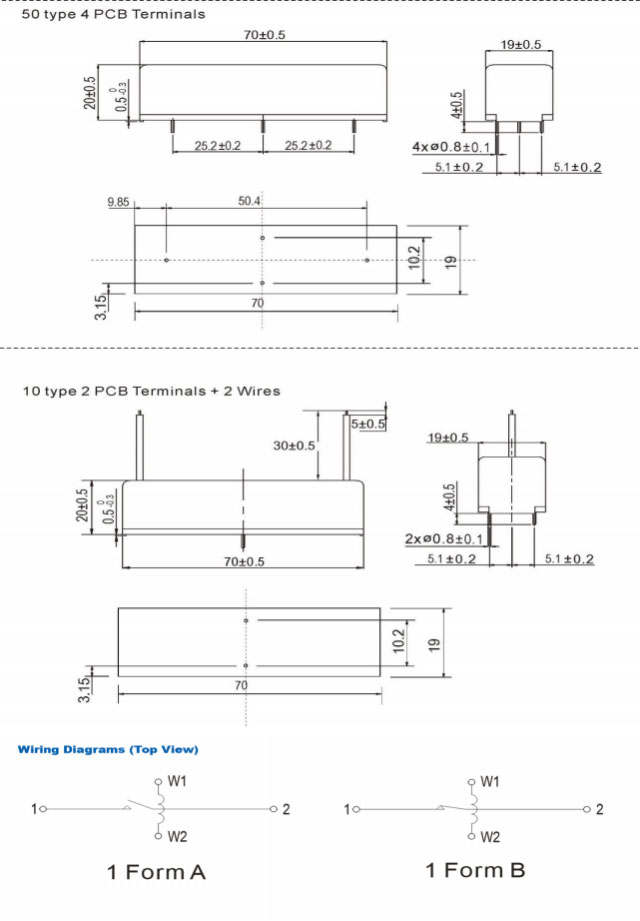

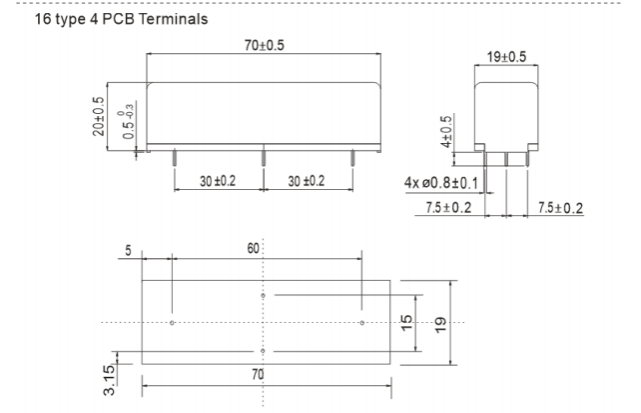

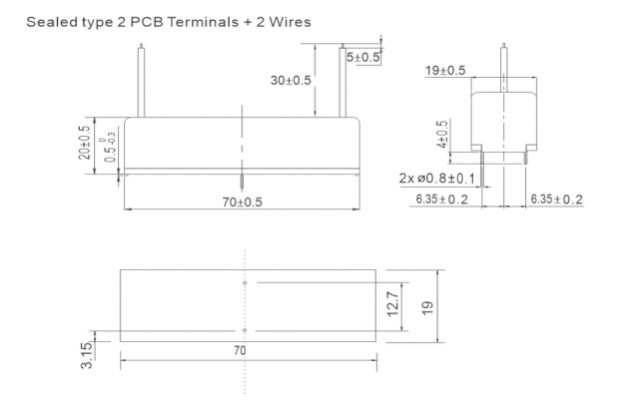

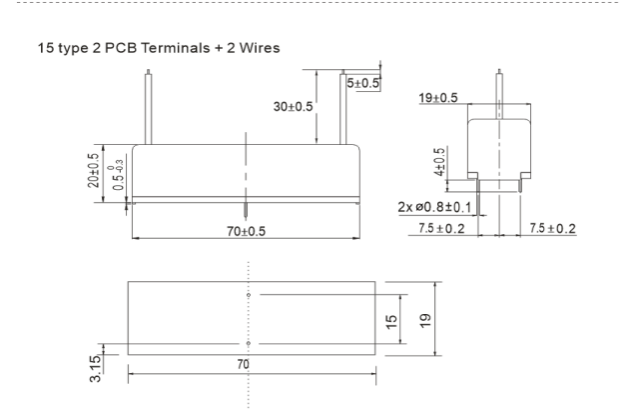

Dimensioni (mm/pollici)
| Informazioni sull'ordinazione |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1, numero d'arte: CYHVR 2, Tensione nominale della bobina (V): CC: 12,24 3, Modulo di contatto: A: apertura normale, B: chiusura normale 4, tensione di rottura minima: CC: 10 KV 5, Tipo terminale: NIL: tipo PCB, W: filo PCB 6. Distanza terminale: NIL: tipo sigillato, 15: tipo 15, tipo 16:16, tipo 10:10, tipo 50:50 |
1. La tensione di guasto è di 15 KV CC
2, tipo PCB, tipo filo PCB
| Contatta Valutazione |
| Disposizione dei contatti | 1 Modulo A 1 Modulo B |
| Contatta Valutazione | 50 W |
| Tensione di commutazione massima (CC o CA PICCO) Max | DC.10KV, |
| Tensione di rottura min | DC. 15KV |
| Corrente di commutazione massima | 2,0 A |
| Massimo. Porta corrente | 3,0 A |
| Operazione Vita | Elettrico | CC.10000 V-1 mA 0,5X106 MIN Operazioni (R. L.) |
| Meccanico | 1*108 Operazioni MIN(R.L.) |
