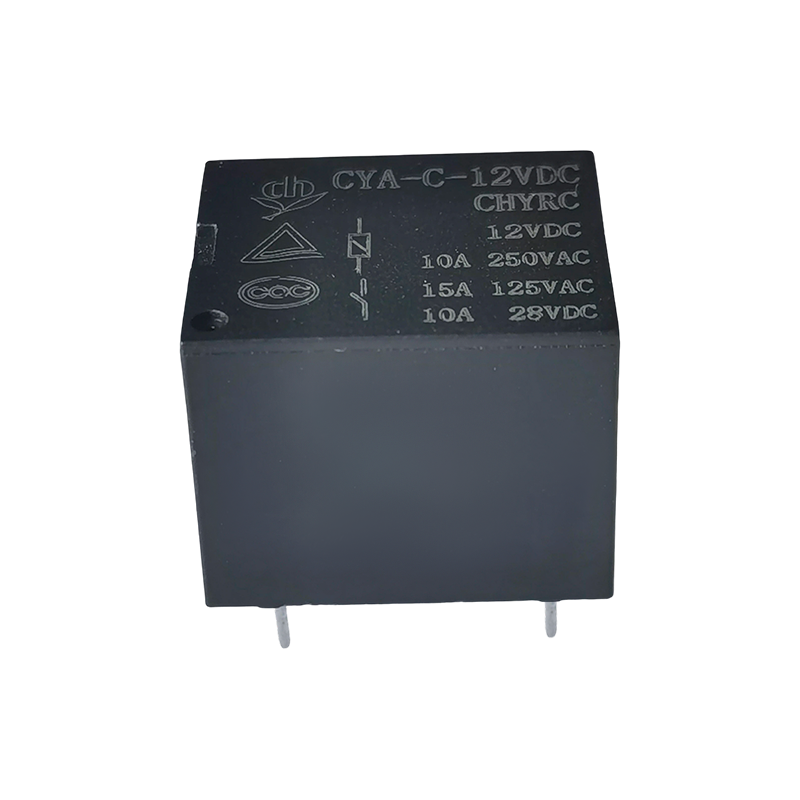

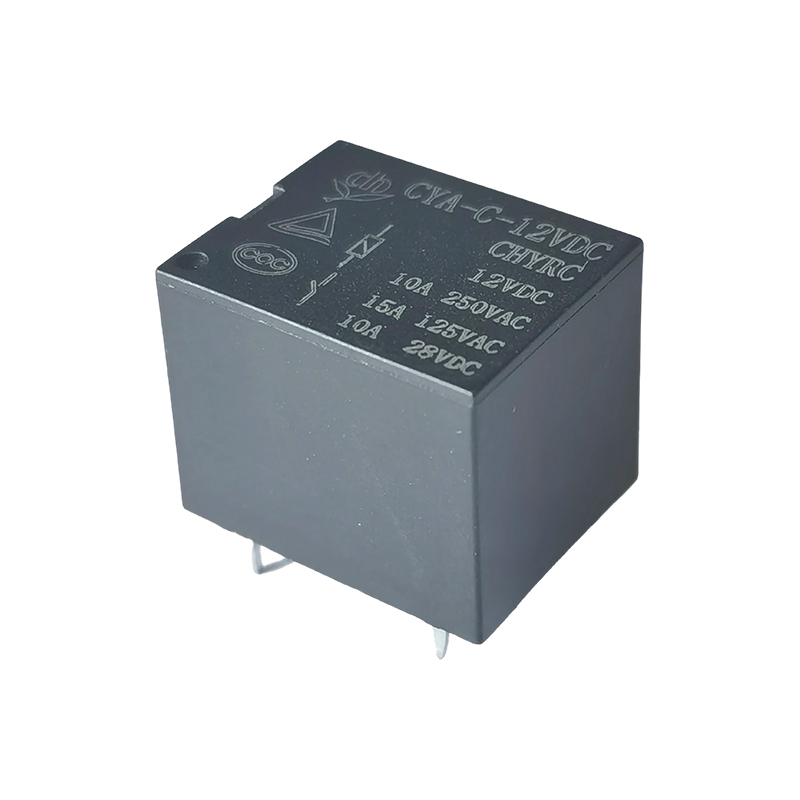

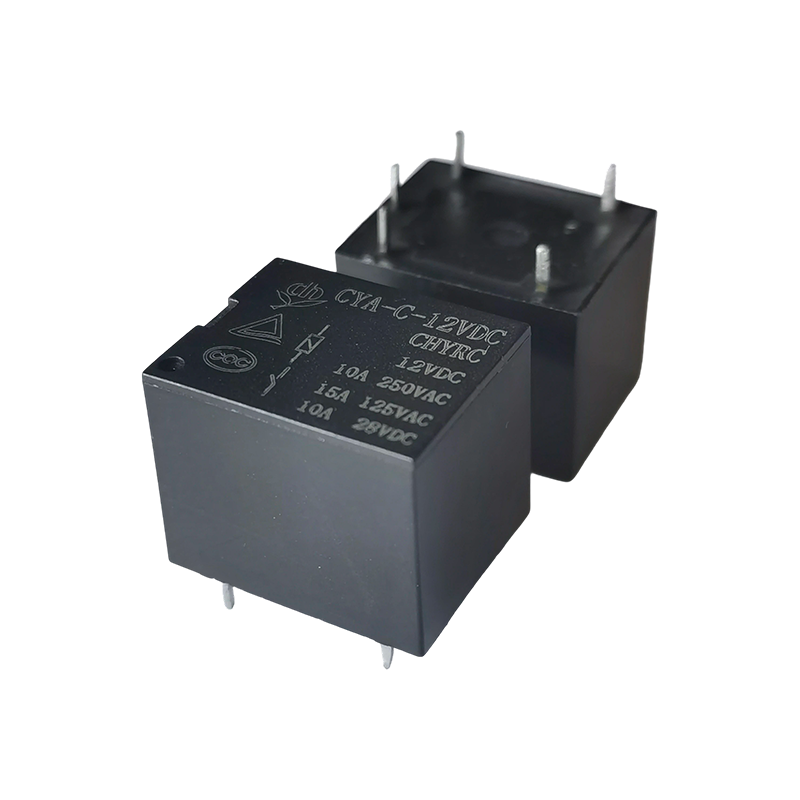

Caratteristiche:
• Ampia compatibilità di carico: compatibile con carichi da 15 A 125 V CA, 12 A 250 V CA e carichi da 10 A 28 V CC, coprendo la maggior parte delle esigenze di commutazione di circuiti di potenza medio-bassa.
• Voltaggio bobina flessibile: supporta voltaggio bobina da 3 VCC a 48 VCC, adattandosi direttamente alle varie specifiche di tensione del circuito di controllo senza la necessità di moduli di conversione di tensione aggiuntivi.
• Design a basso consumo energetico: il consumo energetico della bobina è di soli 0,36 W, riducendo il consumo energetico complessivo dell'apparecchiatura e rendendola adatta per dispositivi alimentati a batteria.
• Doppia certificazione autorevole: certificazione TUV e CQC superata, conforme agli standard di sicurezza nazionali e internazionali e idoneo per prodotti terminali venduti in più mercati.
• Pratica installazione PCB: utilizza una struttura a 5 pin per facilitare la saldatura e l'assemblaggio dei circuiti stampati; la forma compatta, simile a una zolletta di zucchero, consente di risparmiare spazio di installazione ed è adatta per progetti di layout di circuiti ad alta densità.
• Logica di commutazione chiara: utilizza un modulo di contatto unipolare a una via (SPST), fornendo una logica di commutazione semplice e chiara, semplificando la progettazione del circuito e riducendo la probabilità di errori di cablaggio.
Scenari applicativi:
• Elettrodomestici: Controllo accensione/spegnimento di piccoli forni elettrici, distributori d'acqua, teleruttori, ecc.
• Controllo industriale: piccoli moduli di espansione PLC, circuiti di commutazione del segnale del sensore, abilitazione dell'isolamento del segnale e controllo di accensione/spegnimento del circuito.
• Casa intelligente: prese intelligenti, moduli di controllo dell'illuminazione, ecc., che abbinano segnali di controllo a bassa tensione per una gestione sicura dell'energia.
| Digitare | CIA |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ max. (a 1 A 16 V CC) |
| Carico nominale (carico resistivo） | 10A250 V CA |
| Massimo. corrente di commutazione | 15A |
| Massimo. tensione di commutazione | 250VAC |
| Massimo. potenza di commutazione | 2500VA |
| minimo carico di commutazione | 6V 1A |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 8 ms Massimo. (Nessun diodo) |
| Tempo di rilascio | 5 ms Massimo. (Nessun diodo) |
| Resistenza di isolamento | Min 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 750 V CA, 50/60 Hz per 1 min |
| Tra bobina e contatto: 1500VAC, 50/60Hz per 1 min |
| Resistenza alle vibrazioni | Distruttivo | 10-55Hz, alla doppia ampiezza di 1,5 mm |
| Funzionale | 10-55Hz, alla doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min |
| Distruttivo | 10G min |
| Resistenza | Resistenza meccanica （10800ops./h) | 10.000.000 di operazioni (a temperatura ambiente) |
| Durata elettrica (360ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃(senza condensa) |
| Peso | ca. 8,5 g |
| Dati della bobina (a 20 ℃) |
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 3 | 120 | 25 | Circa 0,36 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

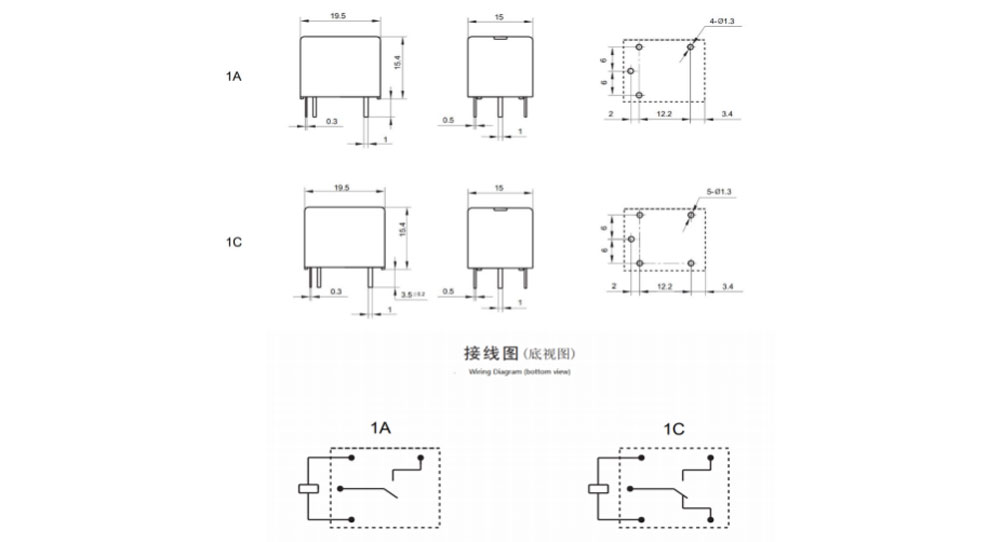

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)

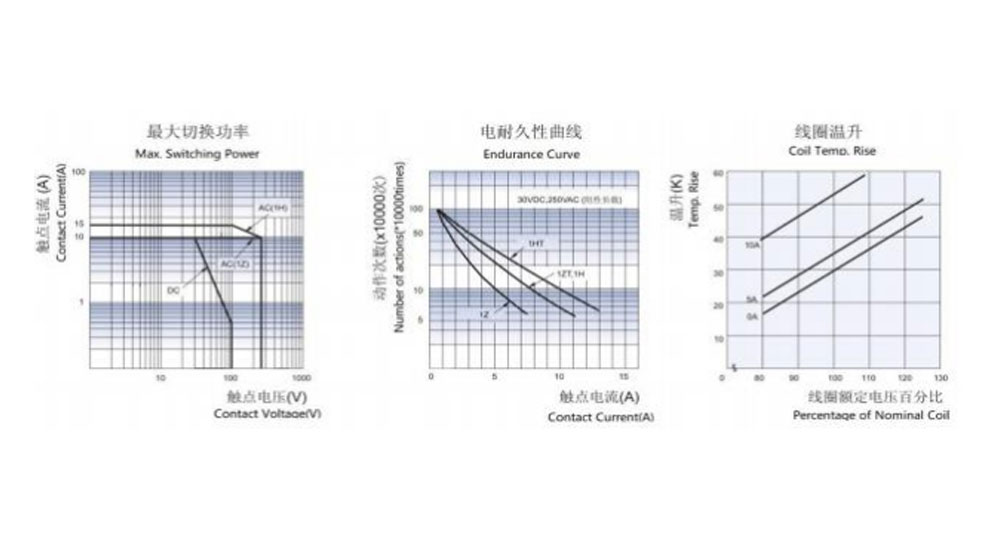

Curve caratteristiche
Informazioni sull'ordinazione
CYA - 1 - C - 12 V CC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Digita: CYA
2: Numero di poli: 1-1 Polo
3: Disposizione dei contatti: C Da C; H da A; B Da B
4: Tensione nominale: 3, 5, 6, 9, 12, 18, 24, 48 V CC
5: Colore custodia: W-Bianco, H-Nero, L-Blu
6: Potenza bobina: D-0,45 W L-0,36 W
7: Costruzione protettiva: resistente al flusso S, lavabile di tipo SH-Sealed
8: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
(1) I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
(2) Si sconsiglia la pulizia con acqua o il trattamento della superficie dopo aver assemblato i relè resistenti al flusso sulla scheda PCB.
(3) Il suffisso speciale personalizzato è disponibile dopo essere stato valutato da CHENGYUAN.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso. Non siamo riusciti a valutare tutte le prestazioni e i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero essere nella posizione giusta per scegliere
Prodotto adatto alla propria applicazione. Per relè sigillati, dopo l'installazione e la pulizia. Si prega di aprire la cappa di ventilazione nella custodia prima dell'uso. In caso di domande, contattare chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto utilizzare.
