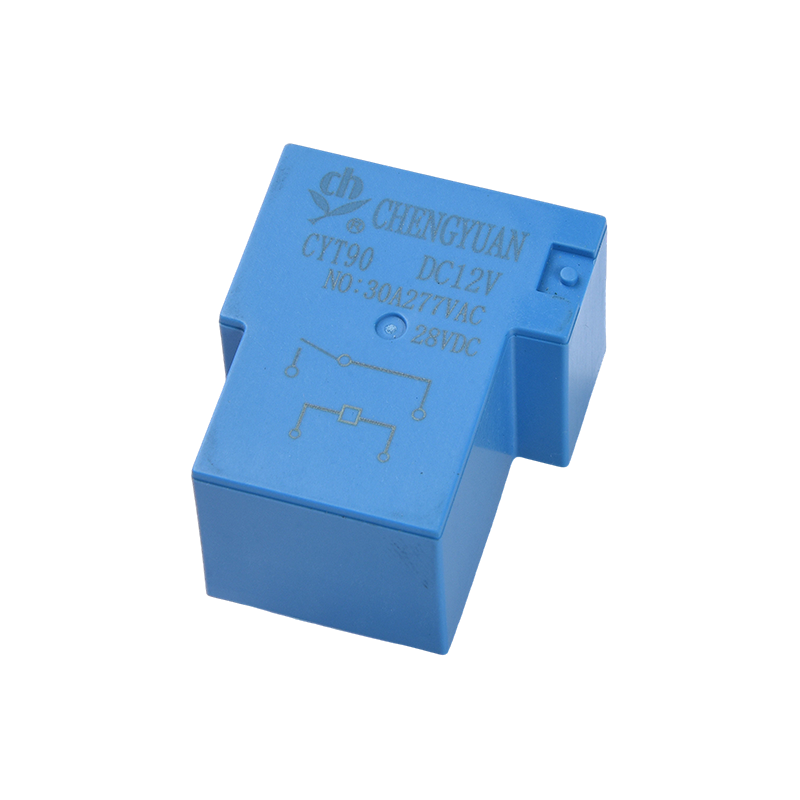

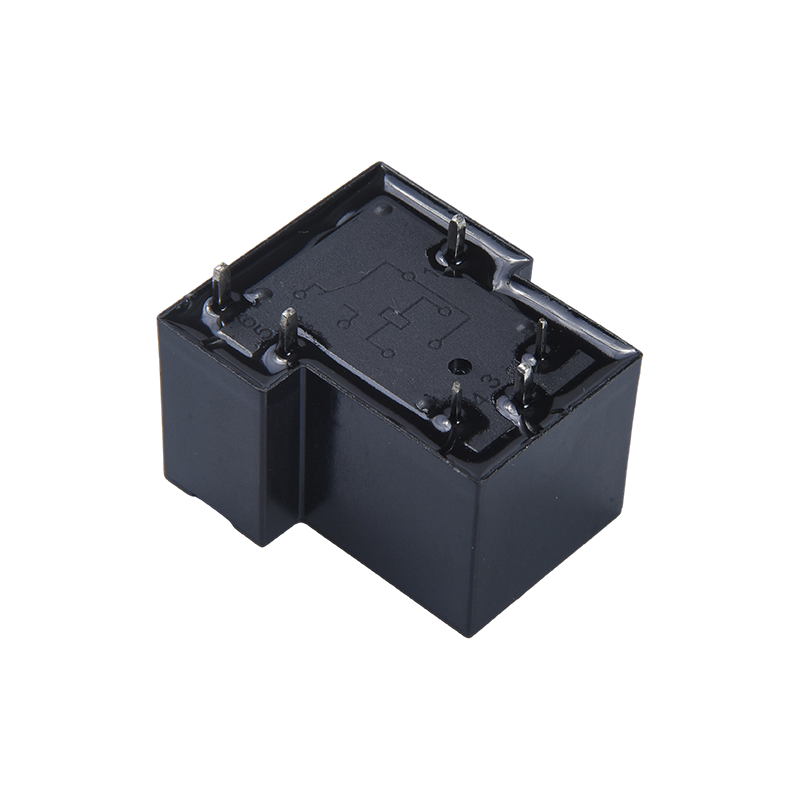

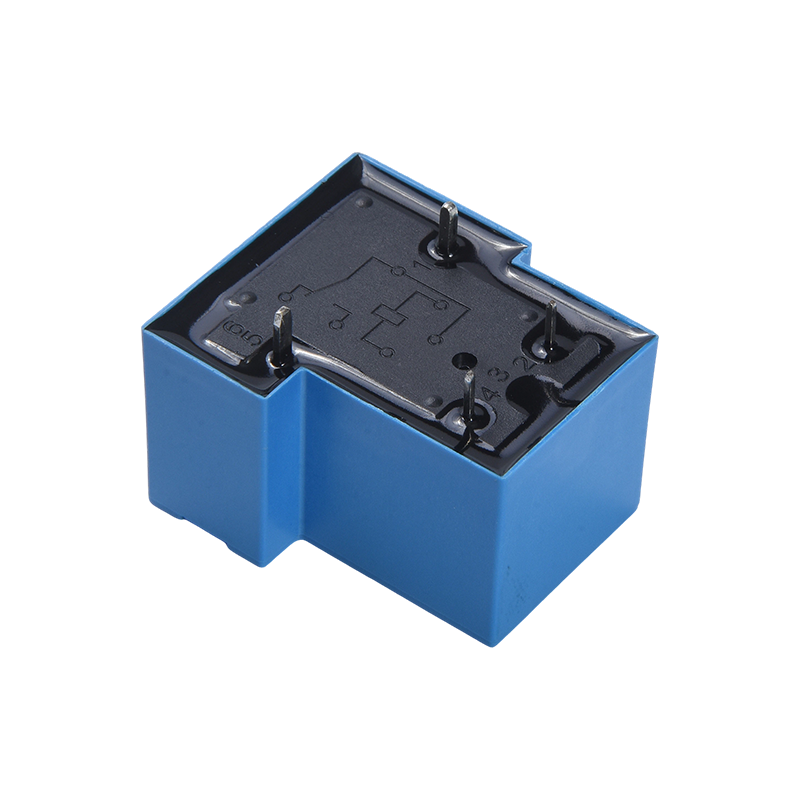

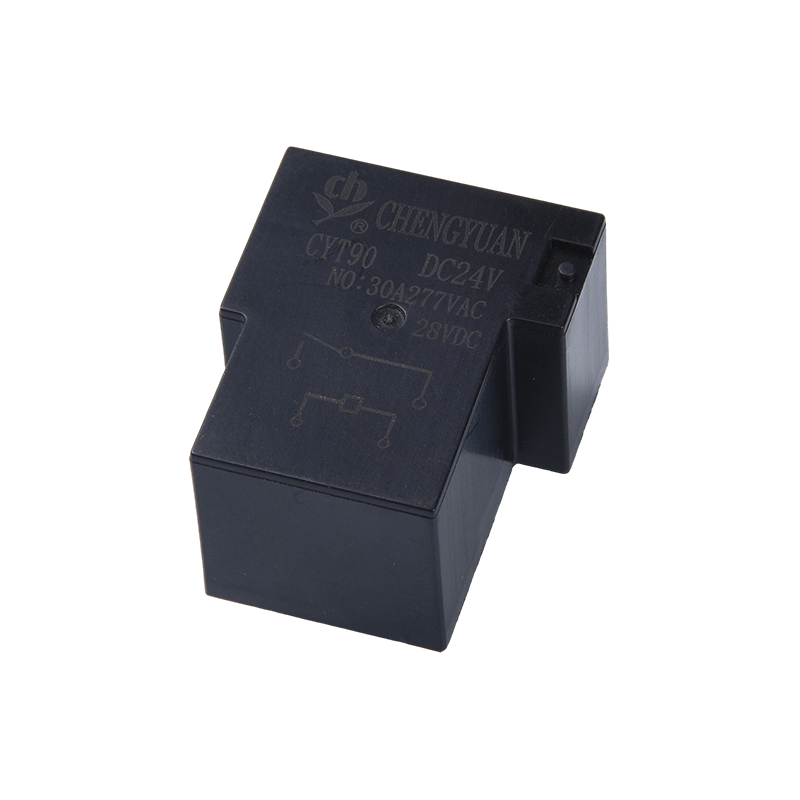

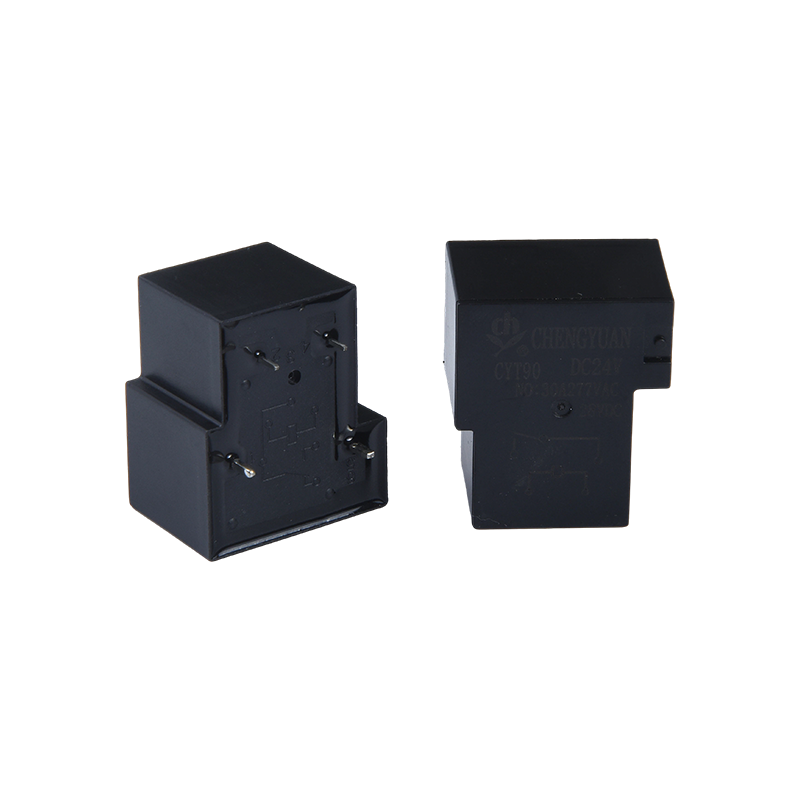

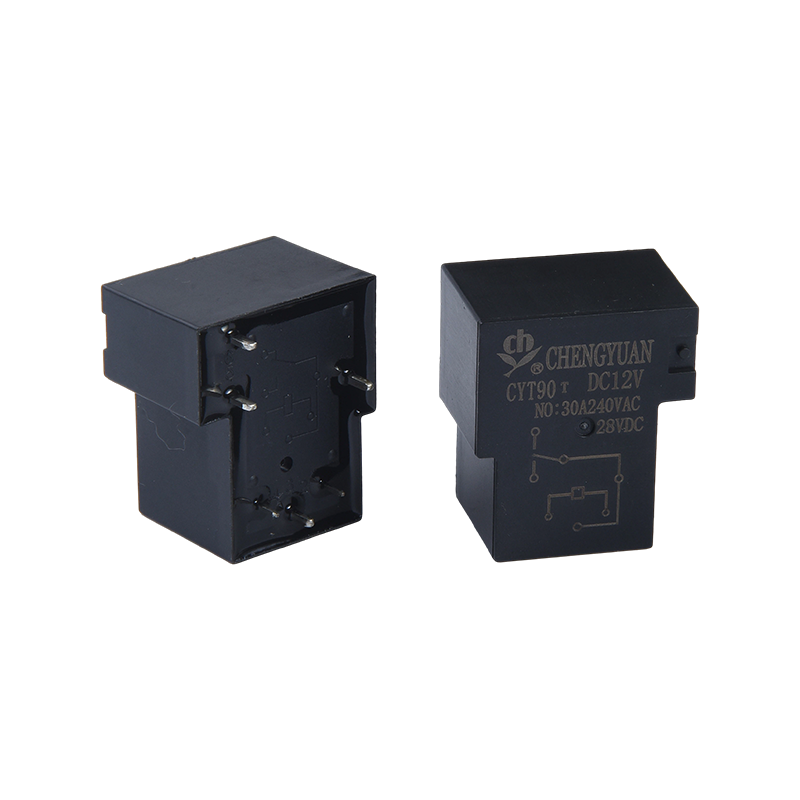

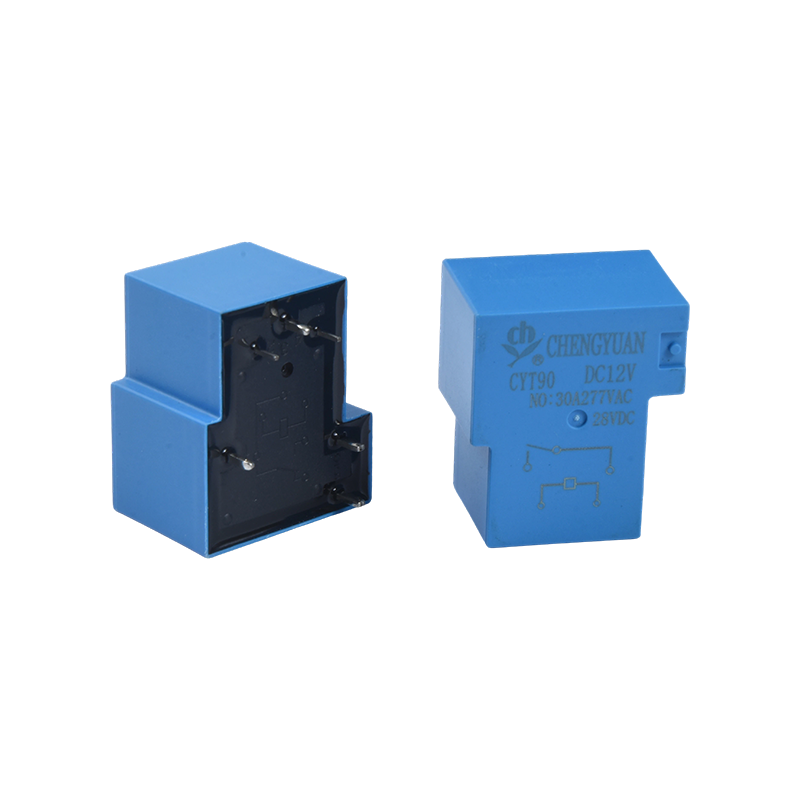

I. Caratteristiche:
1. Opzioni di montaggio multiple: fornisce varie opzioni di montaggio per adattarsi a diversi scenari di installazione delle apparecchiature, migliorando la comodità di installazione;
2. Design compatto: Essendo un relè piccolo e ad alta potenza, le sue dimensioni compatte consentono di risparmiare spazio di installazione interna;
3. Struttura SPDT: utilizza una struttura unipolare a doppia via, fornendo una logica di commutazione chiara e adattandosi alle varie esigenze di commutazione di circuiti ad alta potenza.
II. Funzioni principali e scenari applicabili:
1. Funzioni principali: fornisce funzioni di controllo della commutazione ad alta corrente, conversione del segnale e commutazione del carico, garantendo il funzionamento stabile dei circuiti delle apparecchiature ad alta potenza;
2. Elettrodomestici: adatto per condizionatori d'aria, piani cottura a induzione, frigoriferi, cuociriso e altri elettrodomestici, consentendo il controllo della commutazione del carico ad alta potenza;
3. Controllo industriale: adatto per riscaldatori, dispositivi di ventilazione e altre apparecchiature nell'automazione industriale, soddisfacendo le esigenze di controllo ad alta corrente degli scenari industriali;
4. Smart Home e tecnologie emergenti: applicabili ad apparecchiature di sicurezza, sistemi di illuminazione, nuove apparecchiature energetiche e Internet delle cose, che supportano la conversione del segnale e la commutazione del carico.
IV. Vantaggi principali:
1. Gestione ad alta potenza: il design ad alta potenza di contatto gestisce in modo affidabile scenari ad alta corrente da 20 A/30 A, offrendo una forte adattabilità.
2. Installazione flessibile: sono disponibili più opzioni di montaggio, compatibili con diversi requisiti di installazione delle apparecchiature.
3. Ampia gamma di applicazioni: copre molteplici campi, inclusi elettrodomestici, controllo industriale, case intelligenti e nuova energia, offrendo una forte versatilità.
4. Dimensioni compatte e potenza elevata: raggiunge un'elevata potenza in dimensioni compatte, soddisfacendo le duplici esigenze di miniaturizzazione delle apparecchiature e controllo ad alta potenza.
Contatta i dati
| Digitare | CYT90 |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ max. (a 1 A 6 V CC) |
| Carico nominale (carico resistivo） | 20A/30A 250 V CA |
| Massimo. corrente di commutazione | 20A/30A |
| Massimo. tensione di commutazione | 250VAC |
| Massimo. potenza di commutazione | 5000VA/7500VA |
| minimo carico di commutazione | 6V 1A |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 15 ms Massimo. (Nessun diodo) |
| Tempo di rilascio | 10 ms massimo. ( Nessun diodo) |
| Resistenza di isolamento | Min 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 1500 V CA, 50/60 Hz per 1 minuto |
| Tra bobina e contatto: 2500 V CA, 50/60 Hz per 1 minuto |
| Resistenza alle vibrazioni | Distruttivo | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Funzionale | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min |
| Distruttivo | 100G min |
| Resistenza | Resistenza meccanica (10.800 ops./h) | 10000000 ops.(a temperatura ambiente) |
| Durata elettrica (360 ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Atemperatura ambiente | -40℃~ 85℃(senza condensa) |
| Peso | Circa 24 g |
| Dati della bobina (a 20 ℃) |
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 5 | 180 | 27 | Approx 0.9W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
I dati sopra riportati sono valori iniziali. Do not apply maximum allowable voltage on the coil for more than 10 minutes to avoid overheating of the coil.

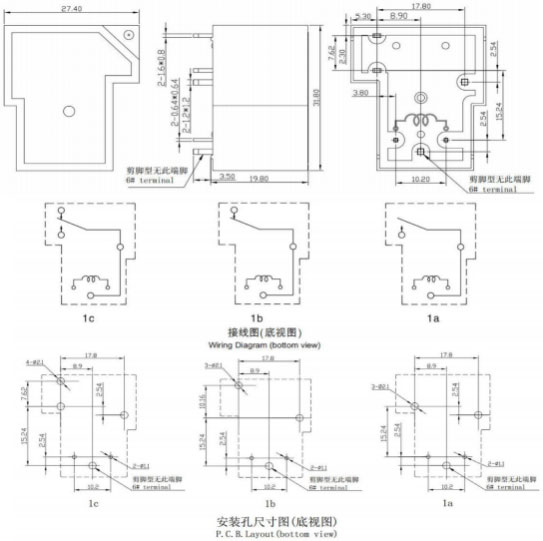

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)

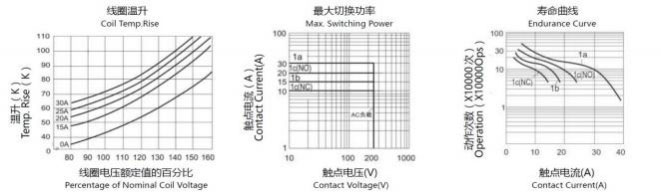

Curve caratteristiche
Informazioni sull'ordinazione
CYT90 - 1 - C - 12 V CC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CYT90
2: Numero di poli: 1-1 Polo
3: Disposizione dei contatti: A Modulo A; B Modulo B; Modulo C.C
4: Tensione nominale: 5,6,9,12,15,18,24,48 V CC
5: Colore custodia: H-Nero; L-Blu
6: Potenza bobina: D-0,9 W
7: Costruzione protettiva: a prova di S-Flux,
Lavabile di tipo SH-Sealed
8: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
Si sconsiglia la pulizia con acqua o il trattamento della superficie dopo che i relè a prova di flusso sono stati assemblati sul PCB.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non abbiamo potuto valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero essere nella posizione giusta per scegliere
Prodotto adatto alla propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto utilizzare.
