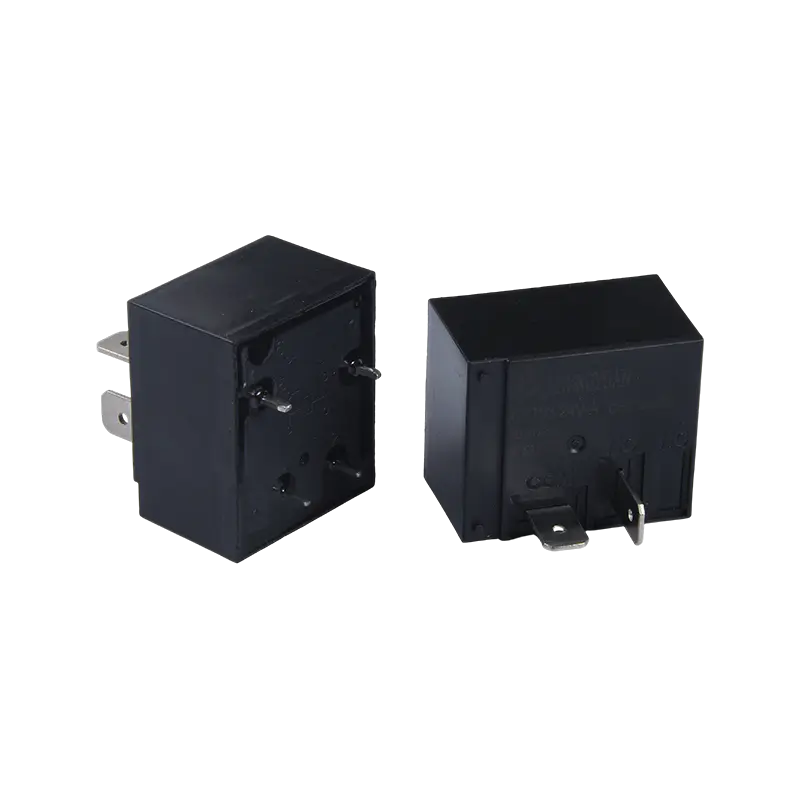

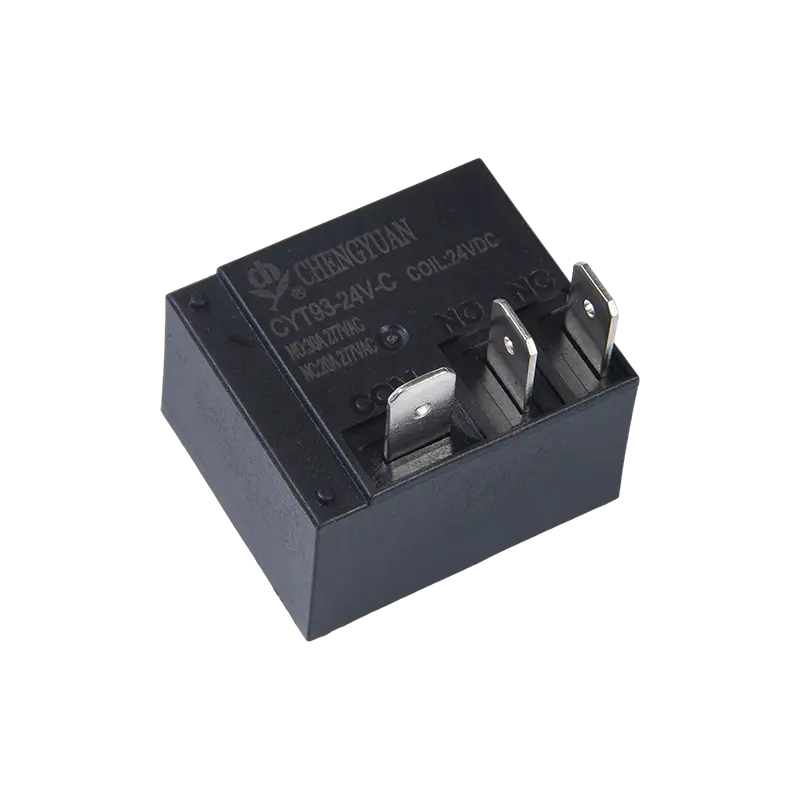

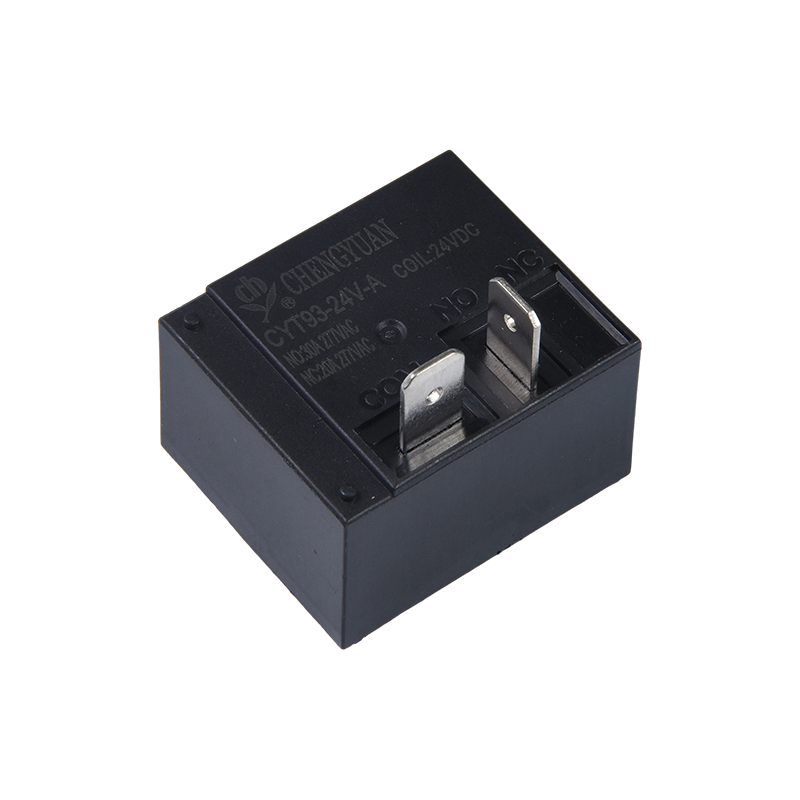

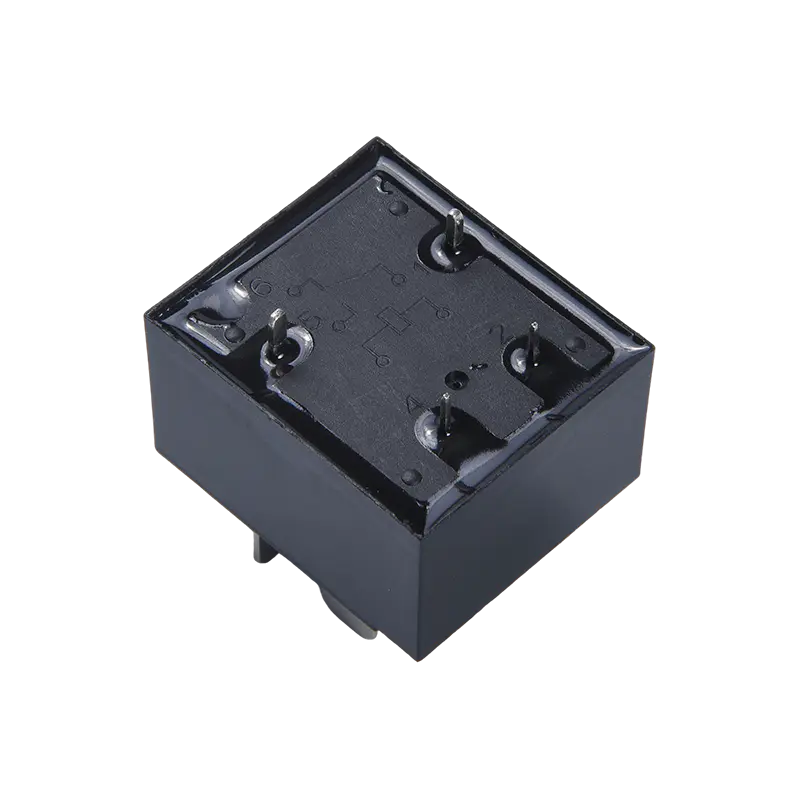

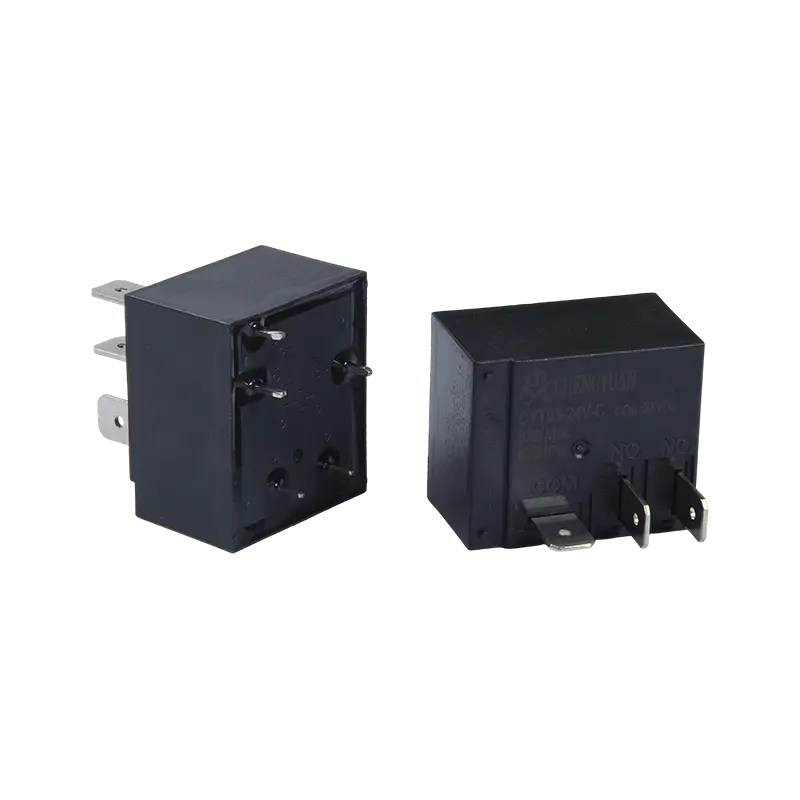

Caratteristiche del prodotto:
• Capacità di commutazione ad alto carico: supporta un carico di commutazione massimo di 30 A (alcune specifiche fino a 40 A), in grado di gestire le esigenze di controllo di apparecchiature ad alta potenza.
• Design compatto: dimensioni ridotte, adatto per installazioni ad alta densità in scatole elettriche o pannelli di controllo con spazio limitato.
• Basso consumo energetico: consumo energetico della bobina pari a 0,9 W, riducendo efficacemente il consumo energetico del sistema e la generazione di calore.
• Opzioni di terminali multipli: sono disponibili prodotti con terminali in rame per garantire un'eccellente conduttività e affidabilità dei contatti durante la gestione di correnti elevate.
• Ampio intervallo di tensione: la tensione della bobina copre da 3 V CC a 48 V CC, compatibile con vari livelli di tensione del sistema di controllo.
Applicazioni tipiche:
• Elettronica automobilistica: utilizzata per il controllo del carico ad alta potenza nelle automobili, come riscaldatori, motori delle ventole e sistemi di illuminazione.
• Apparecchiature di riscaldamento e ventilazione: adatte per apparecchiature HVAC industriali e domestiche, per il controllo di elementi riscaldanti o ventole di ventilazione.
• Elettrodomestici: utilizzato per il controllo dell'interruttore di alimentazione in elettrodomestici ad alta potenza come forni elettrici e forni a microonde.
• Controllo industriale: utilizzato come attuatore in apparecchiature di automazione che richiedono commutazione di corrente elevata.
| Contatta i dati |
| Digitare | CYT93 |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ max. (a 1 A 6 V CC) |
| Carico nominale (carico resistivo） | 20A/30A 250 V CA |
| Massimo. corrente di commutazione | 20A/30A |
| Massimo. tensione di commutazione | 250VAC |
| Massimo. potenza di commutazione | 5000VA/7500VA |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 15 ms Massimo. ( Nessun diodo) |
| Tempo di rilascio | 10 ms massimo. ( Nessun diodo) |
| Resistenza di isolamento | minimo 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 1500 V CA, 50/60 Hz per 1 minuto |
| Tra bobina e contatto: 2500 V CA, 50/60 Hz per 1 minuto |
| Resistenza alle vibrazioni | Distruttivo | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Funzionale | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min. |
| Distruttivo | 100G min. |
| Resistenza | Resistenza meccanica (10.800 ops./h) | 10000000 ops.(a temperatura ambiente) |
| | Durata elettrica (360 ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Atemperatura ambiente | -40 ℃ ~ 85 ℃ (senza condensa) |
| Peso | Circa 28 g |
Dati della bobina (a 20 ℃)
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 5 | 180 | 27 | Circa 0,9 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
I dati mostrati sopra sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.

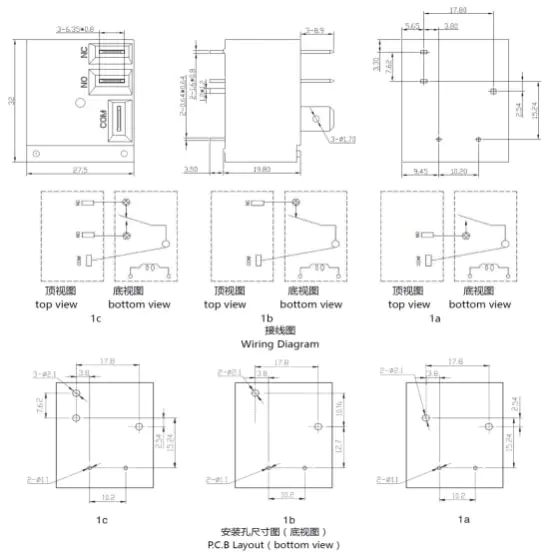

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)

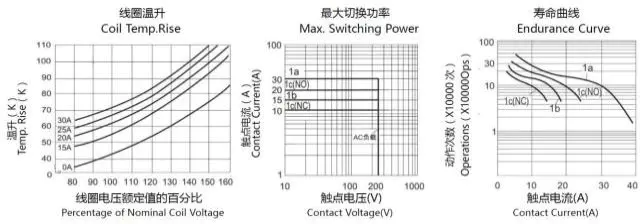

Curve caratteristiche
Informazioni sull'ordine
CYT93 - 1 - C - 12 V CC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CYT93
2: Numero di poli: 1-1 Polo
3: Disposizione di contatto: : A Modulo A ; B Modulo B ; C Modulo C
4: Tensione nominale: 5,6,9,12,15,18,24,48 V CC
5: Colore della custodia: H-Nero
6: Potenza bobina: D-0,9 W
7: Costruzione protettiva: a prova di S-Flux,
SH-Tipo sigillato, lavabile
8: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
Si sconsiglia la pulizia con acqua o il trattamento della superficie dopo che i relè a prova di flusso sono stati assemblati sul PCB.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non abbiamo potuto valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero essere nella posizione giusta per scegliere
Prodotto adatto alla propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto utilizzare.
