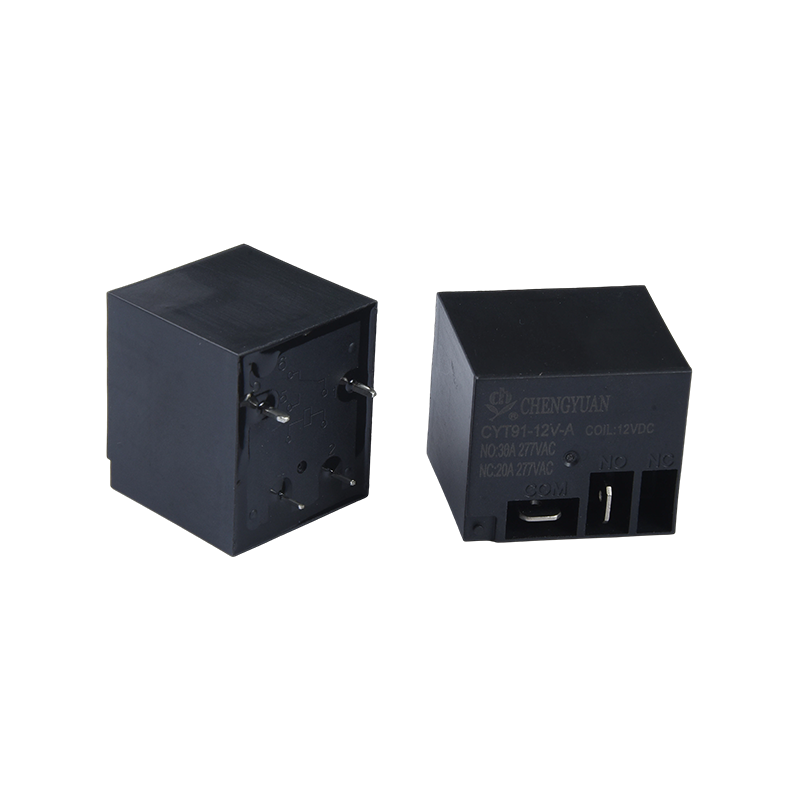

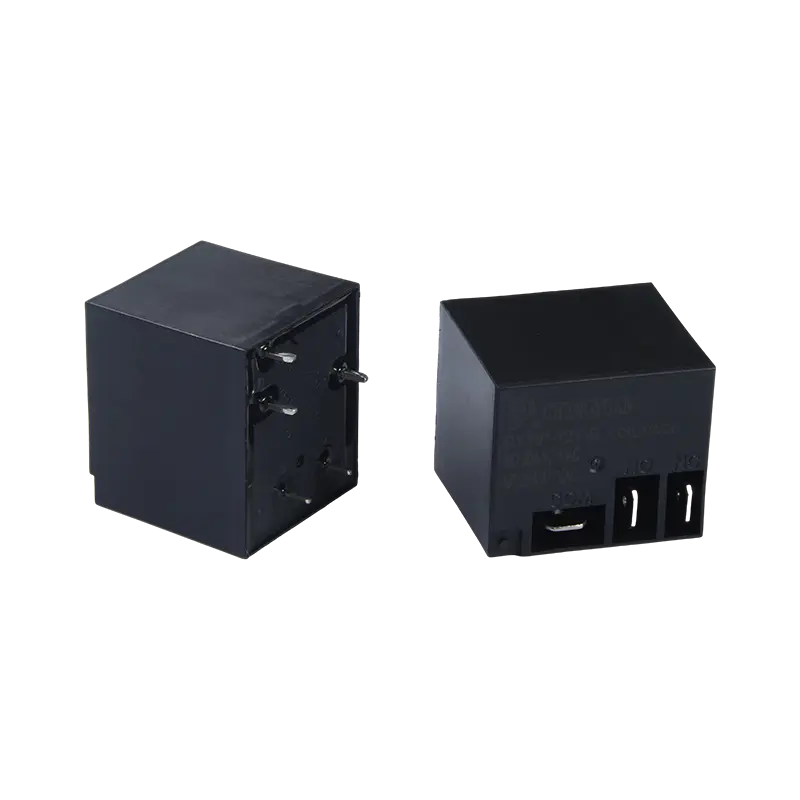

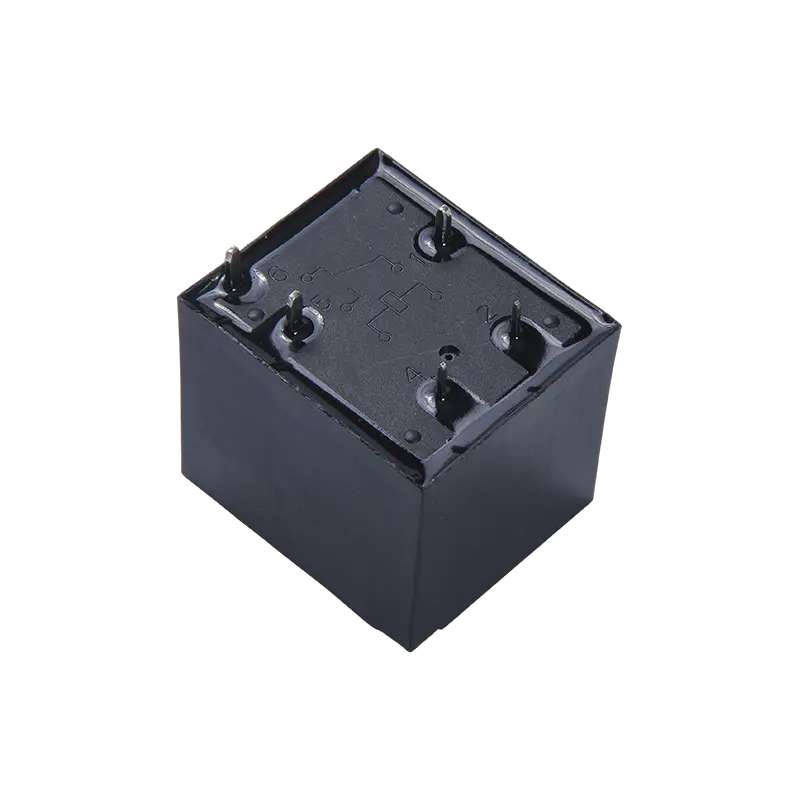

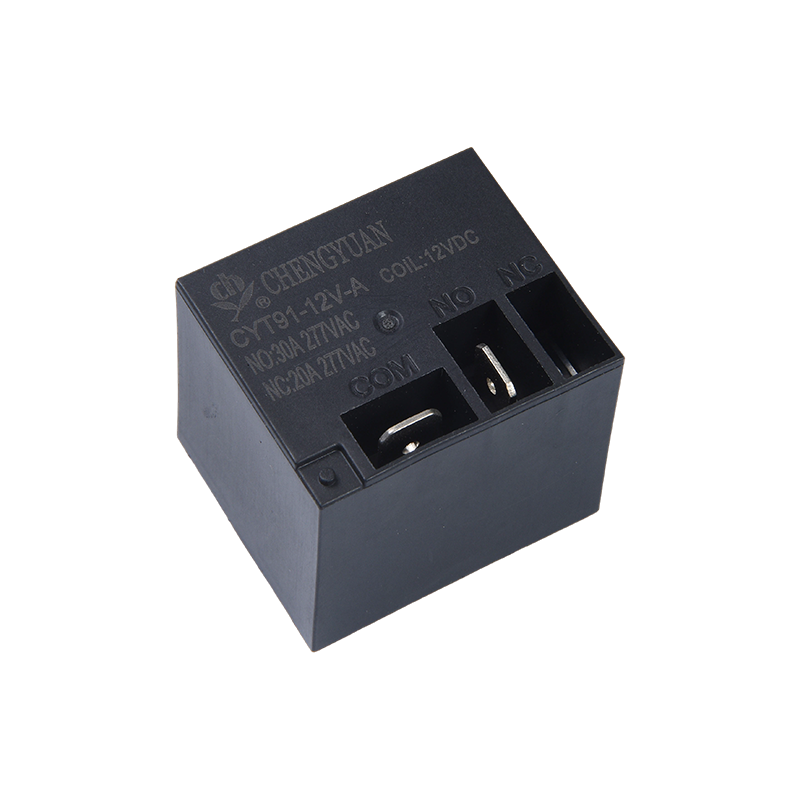

1. Vantaggi del prodotto
Design compatto ad alta corrente: raggiunge un'elevata capacità di commutazione del carico di 20 A/30 A in un volume ridotto, offrendo un'elevata densità di potenza e risparmiando spazio di installazione.
Struttura rinforzata per il trasporto di corrente: la versione con terminale in rame opzionale fornisce una minore resistenza di contatto e una maggiore capacità di trasporto di corrente, riducendo la generazione di calore e migliorando l'affidabilità a lungo termine in condizioni di corrente elevata.
Ampio azionamento a tensione: ampio intervallo di tensione operativa della bobina (3-48 V CC), particolarmente adatto per l'elettronica automobilistica, apparecchiature alimentate a batteria e vari sistemi di controllo CC.
2. Caratteristiche principali
Capacità di carico: supporta la commutazione del carico fino a 30 A a 250 V CA o 28 V CC, soddisfacendo le esigenze di controllo della maggior parte dei carichi resistivi e induttivi ad alta potenza.
Configurazione dei contatti: utilizza una struttura SPDT (Single Pole Double Throw), che fornisce un contatto normalmente aperto e uno normalmente chiuso, adatta per la semplice commutazione di circuiti o il controllo on/off.
Guida efficiente: il consumo energetico tipico della bobina è di 0,9 W, offrendo un'elevata efficienza di guida e un carico ridotto sul circuito di controllo.
Design durevole: struttura robusta, materiali di contatto e pressione ottimizzati per archi ad alta corrente, con conseguente lunga durata elettrica.
3. Principali applicazioni
Elettronica automobilistica: utilizzata nei veicoli elettrici e tradizionali per la gestione delle batterie, i circuiti di precarica, i riscaldatori, i ventilatori e il controllo dell'illuminazione ad alta potenza.
Attrezzature industriali: controlla motori di piccole e medie dimensioni, compressori, riscaldatori industriali e unità di distribuzione dell'alimentazione.
Elettrodomestici: utilizzati in scaldacqua istantanei, elettrodomestici da cucina ad alta potenza, compressori di condizionatori d'aria e apparecchiature di riscaldamento che richiedono commutazione ad alta corrente.
Controllo energetico: funge da interruttore di controllo principale per circuiti CC ad alta corrente nei sistemi solari e nelle apparecchiature di ricarica.
| Contatta i dati |
| Digitare | CYT91 |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ max. (a 1 A 6 V CC) |
| Carico nominale (carico resistivo） | 20A/30A 250 V CA |
| Massimo. corrente di commutazione | 20A/30A |
| Massimo. tensione di commutazione | 250VAC |
| Massimo. potenza di commutazione | 5000VA/7500VA |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 15 ms Massimo. (Nessun diodo) |
| Tempo di rilascio | 10 ms massimo. ( Nessun diodo) |
| Resistenza di isolamento | minimo 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 1500 V CA, 50/60 Hz per 1 minuto |
| Tra bobina e contatto: 2500 V CA, 50/60 Hz per 1 minuto |
| Resistenza alle vibrazioni | Distruttivo | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Funzionale | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| resistenza al garretto | Funzionale | 10G min. |
| Distruttivo | 100G min. |
| Resistenza | Resistenza meccanica (10.800 ops./h) | 10000000 ops.(a temperatura ambiente) |
| Durata elettrica (360 ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Atemperatura ambiente | -40 ℃ ~ 85 ℃ (senza condensa) |
| Peso | Circa 28 g |
Dati della bobina (a 20 ℃)
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 5 | 180 | 27 | Circa 0,9 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
I dati sopra riportati sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.

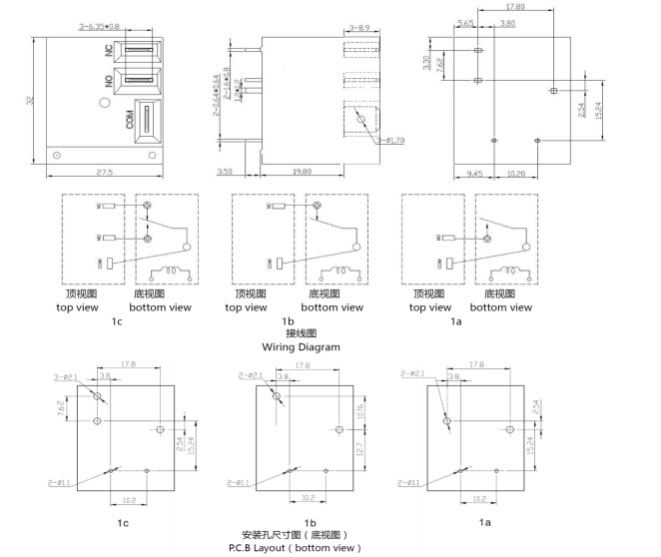

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)

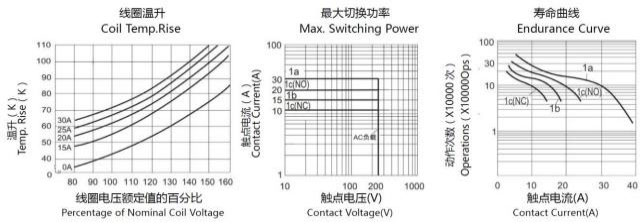

Curve caratteristiche
Informazioni sull'ordine
CYT91 - 1 - C - 12 V CC - B - D - S - XX
1 2 3 4 5 6 7 8
1:Digitare:CYT91
2: Numero di poli: 1-1 Polo
3: Disposizione di contatto: : A Modulo A ; B Modulo B ; C Modulo C
4: Tensione nominale: 5,6,9,12,15,18,24,48 V CC
5: Colore della custodia: B-Nero; L-Blu
6: Potenza bobina: D-0,9 W
7: Costruzione protettiva: a prova di S-Flux,
SH-Tipo sigillato, lavabile
8: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
Si sconsiglia la pulizia con acqua o il trattamento della superficie dopo che i relè a prova di flusso sono stati assemblati sul PCB.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non abbiamo potuto valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero essere nella posizione giusta per scegliere
Prodotto adatto alla propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto utilizzare.
