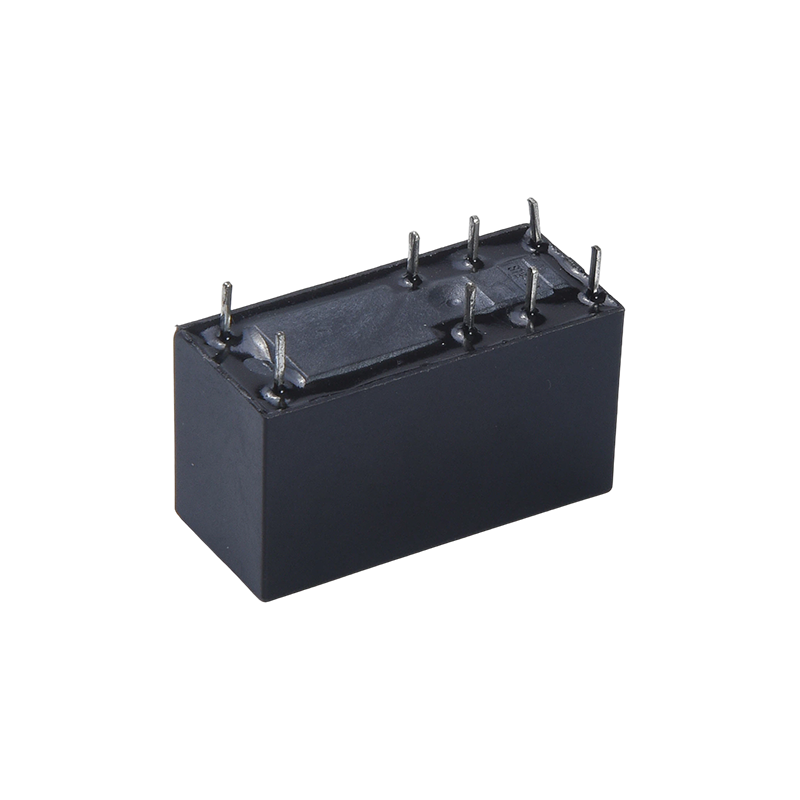

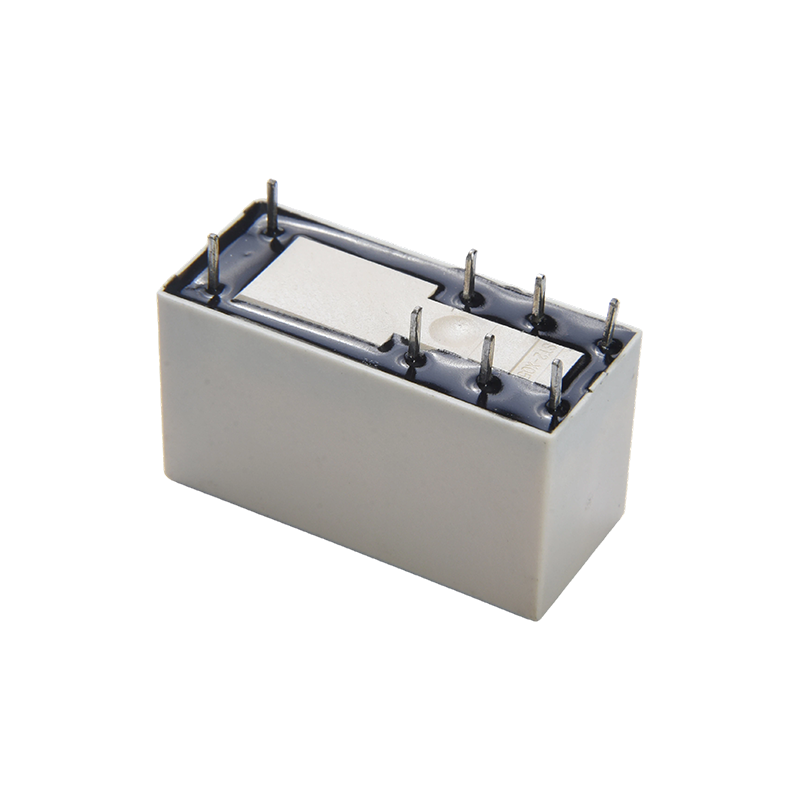

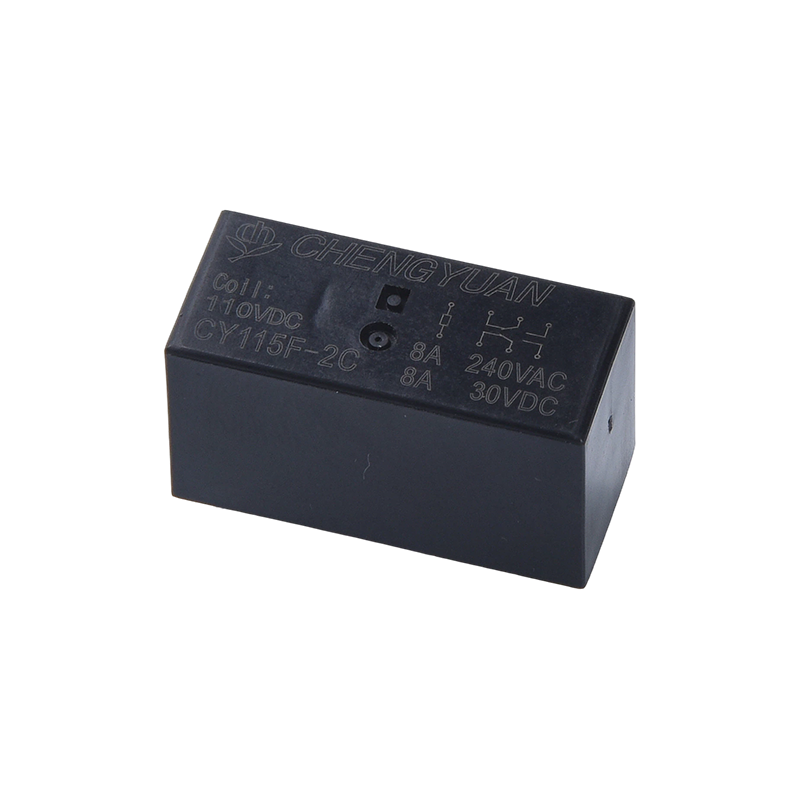

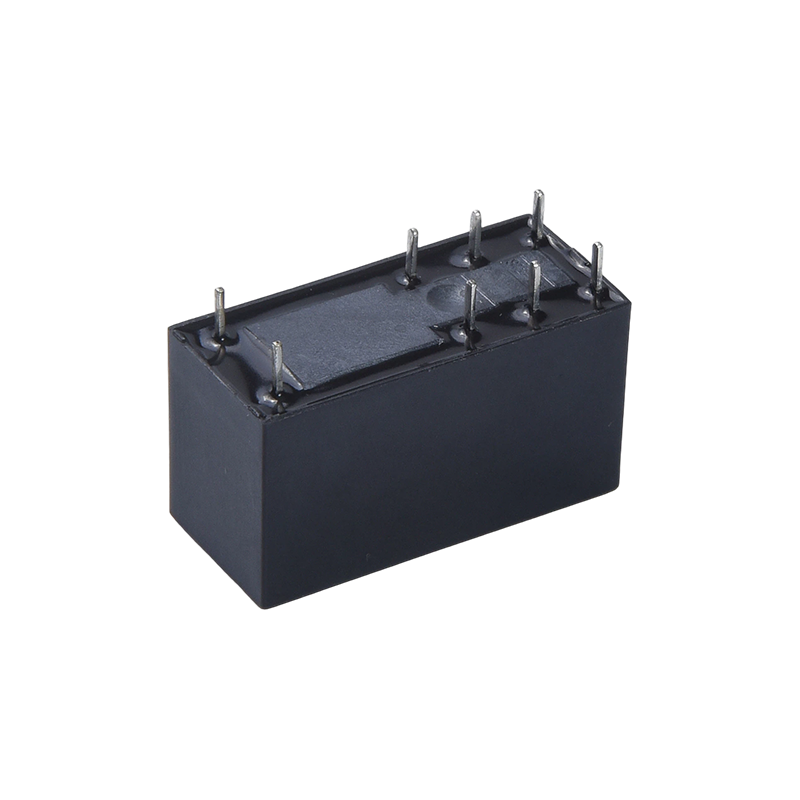

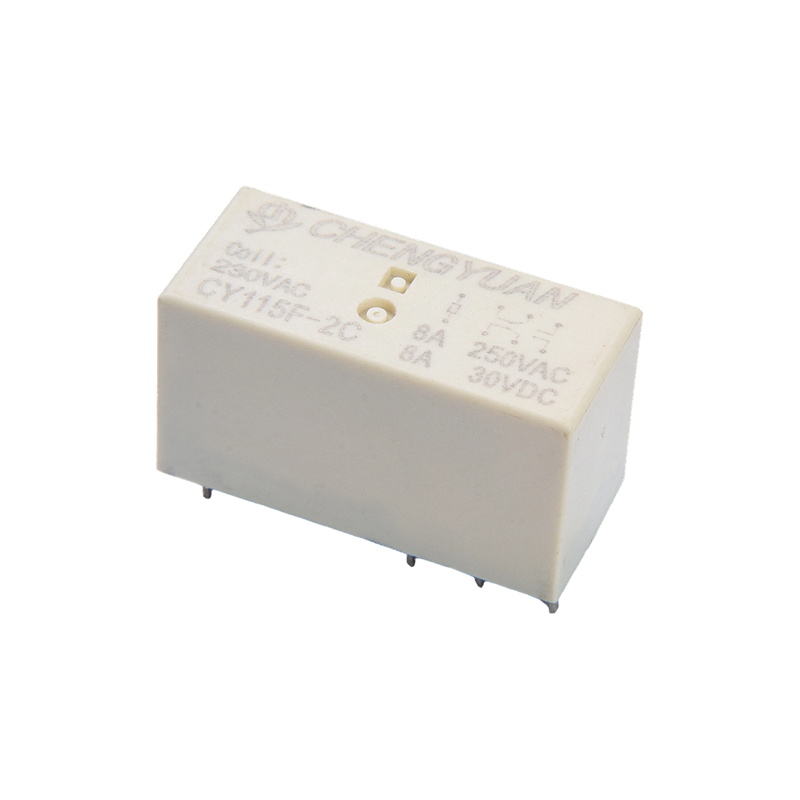

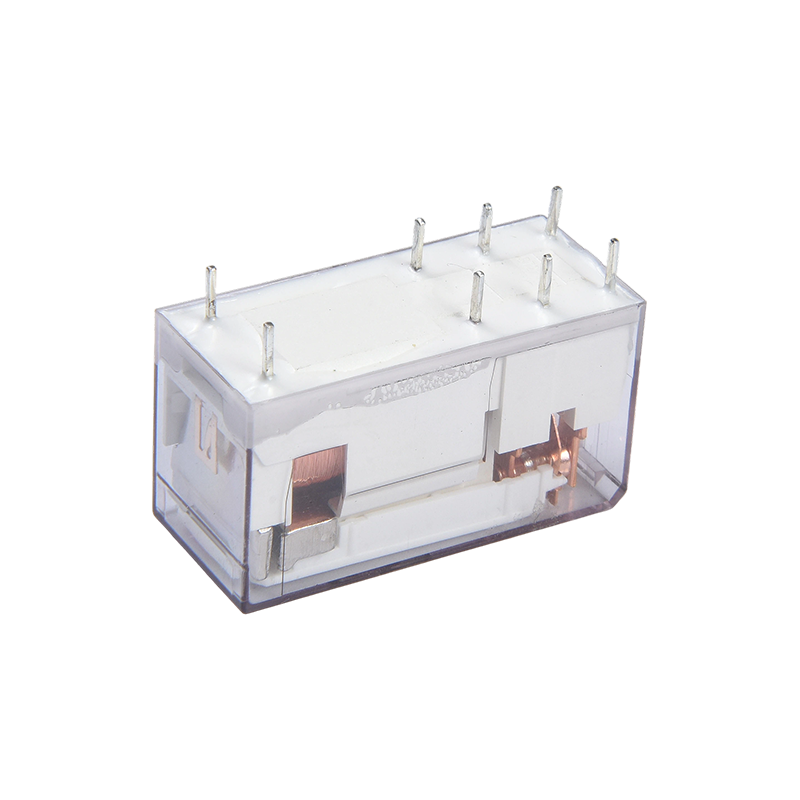

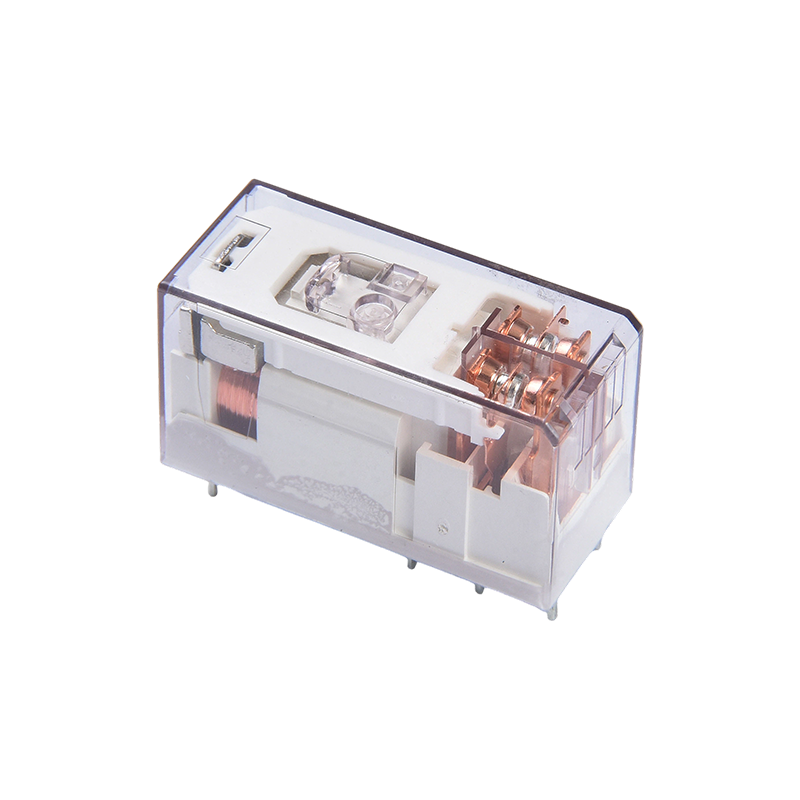

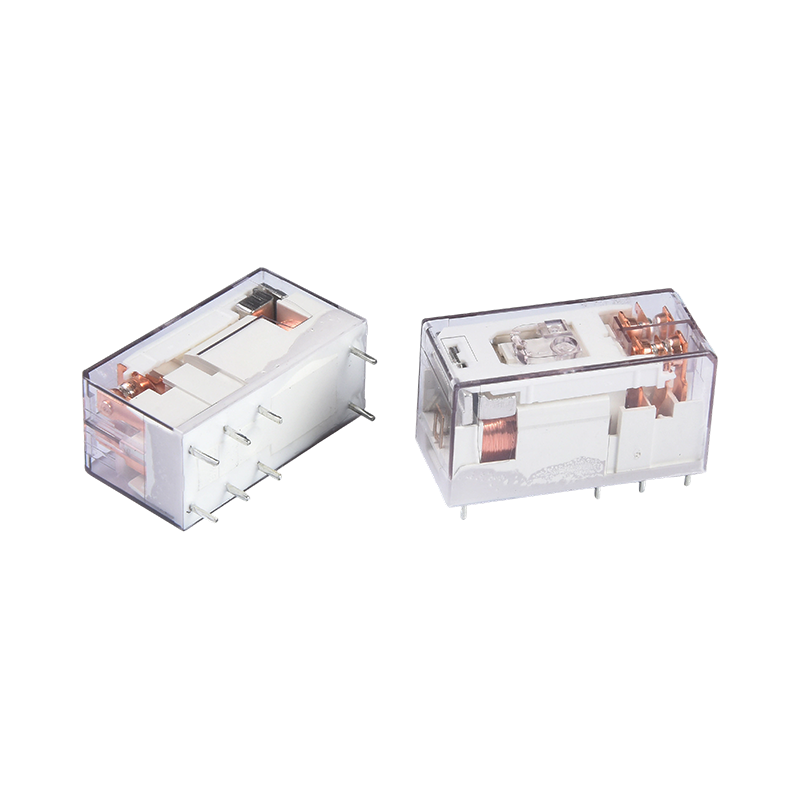

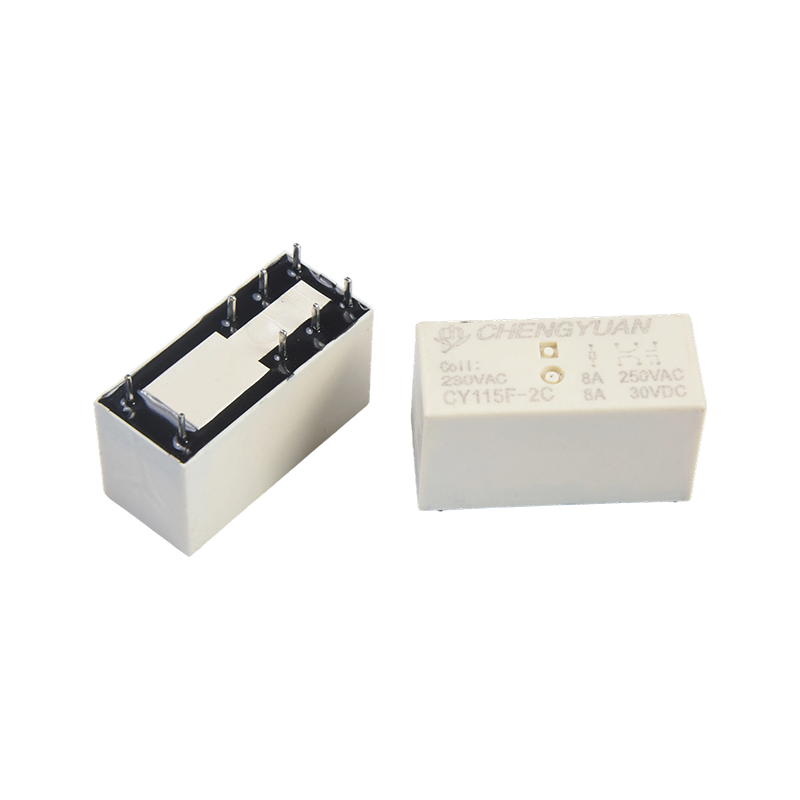

Caratteristiche del prodotto:
• Elevata capacità di commutazione del carico: i contatti supportano 8 A di commutazione di corrente, controllando efficacemente i circuiti ad alta potenza e soddisfacendo vari requisiti di carico.
• Design a basso consumo energetico: la sensibilità della bobina è di soli 0,4 W, contribuendo a ridurre il consumo energetico complessivo del dispositivo e la generazione di calore.
• Isolamento e resistenza all'alta tensione: la resistenza alla tensione tra la bobina e i contatti raggiunge i 5.000 volt, fornendo un isolamento elettrico affidabile e garantendo un funzionamento sicuro.
• Struttura compatta: le dimensioni ridotte ottimizzano l'utilizzo dello spazio, rendendolo ideale per il montaggio fitto su circuiti stampati.
• Controllo sensibile: controlla i circuiti ad alta potenza con segnali deboli, consentendo il controllo remoto e l'isolamento nei sistemi automatizzati.
Applicazioni tipiche:
• Elettrodomestici: utilizzati in lavatrici, condizionatori d'aria, forni a microonde e altri dispositivi per il controllo del circuito di motori o elementi riscaldanti.
• Automazione industriale: adatto per sistemi di controllo PLC, azionamenti di motori ed elettrovalvole, fornendo una commutazione automatizzata stabile.
• Nuove apparecchiature energetiche: applicate nei gruppi di continuità UPS, nei sistemi di accumulo dell'energia e negli inverter come interruttore automatico affidabile.
• Smart Home: utilizzato per controllare condizionatori d'aria, riscaldamento a pavimento, tende e altri sistemi per la gestione remota intelligente.
• Apparecchiature audiovisive e di visualizzazione: utilizzate in sistemi audio, monitor e altri dispositivi per garantire una commutazione accurata di segnali e alimentazione.
Contatta i dati
| Digitare | CY115F |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ max. (a 1 A 6 V CC) |
| Carico nominale (carico resistivo） | 8 A 250 V CA |
| Massimo. corrente di commutazione | 10A |
| Massimo. tensione di commutazione | 277 VCA |
| Massimo. potenza di commutazione | 2500VA |
| minimo carico di commutazione | 6V 1A |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 15 msmassimo. (Nessun diodo) |
| Tempo di rilascio | 5msmassimo. (Nessun diodo) |
| Resistenza di isolamento | minimo 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 1000 V CA, 50/60 Hz per 1 min |
| Tra bobina e contatto: 5000VAC, 50/60Hz per 1 min |
| Tra i set di contatti: 2.500 V CA, 50/60 Hz per 1 min |
| Resistenza alle vibrazioni | Distruttivo | 10-55Hz, alla doppia ampiezza di 1,5 mm |
| Funzionale | 10-55Hz, alla doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min. |
| Distruttivo | 100G min. |
| Resistenza | Resistenza meccanica （10800ops./h) | 10000000 ops.(a temperatura ambiente) |
| Durata elettrica (360ops./h) | 100000 operazioni (a temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃(senza condensa) |
| Peso | Circa 13,5 g |
| Dati della bobina (a 20 ℃) |
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 5 | 80.00 | 62.5 | Circa 0,4 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
I dati mostrati sopra sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.

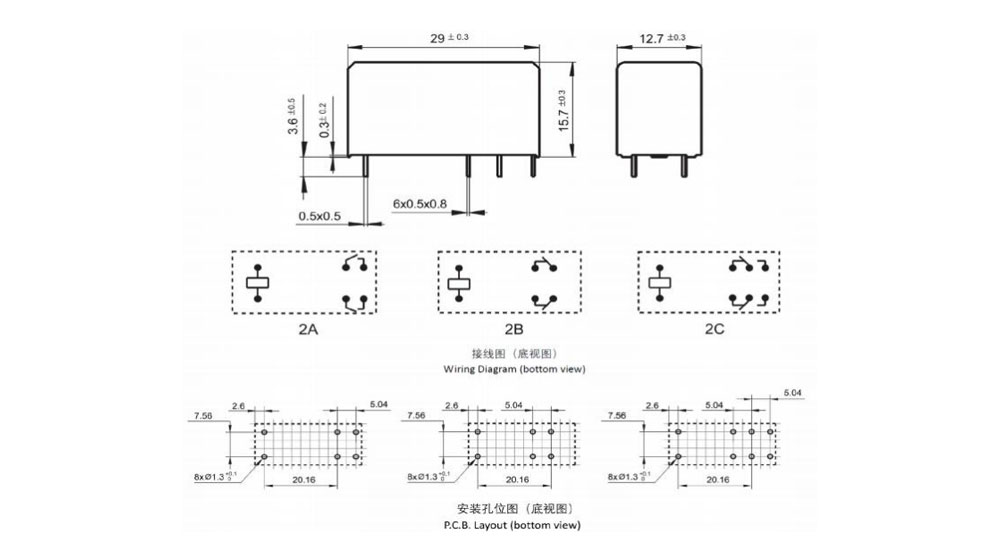

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)

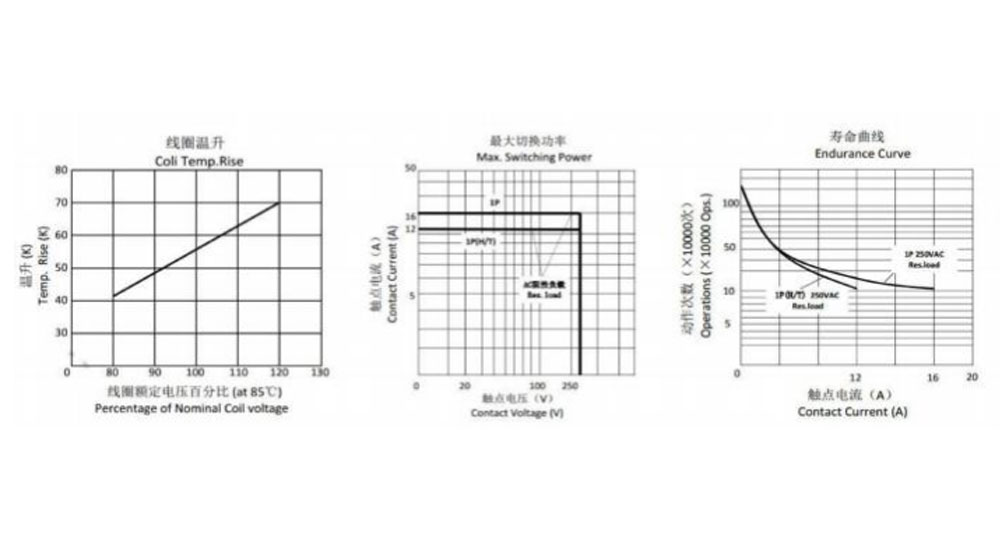

Curve caratteristiche
Informazioni sull'ordine
CY115F - 2 - C - 12 V CC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CY115F
2: Numero di poli: 2-2 poli
3: Disposizione di contatto: Modulo A A ; Modulo B B ; Modulo C C
4: Tensione nominale: 5,6,9,12,18,24,48 V CC
5: Colore custodia: B-Nero
6: Potenza bobina: D-0,4W
7: Costruzione protettiva: a prova di S-Flux,
Lavabile di tipo SH-Sealed
8: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
La pulizia con acqua o il trattamento della superficie non sono consigliati dopo che i relè resistenti al flusso sono stati assemblati sul PCB.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non siamo riusciti a valutare tutte le prestazioni e tutti i parametri per tutte le possibili applicazioni. Pertanto gli utenti dovrebbero trovarsi nella posizione giusta per scegliere
prodotto adatto alla propria applicazione. Per i relè sigillati, dopo la pulizia della ventola di installazione, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto deve essere utilizzato.
