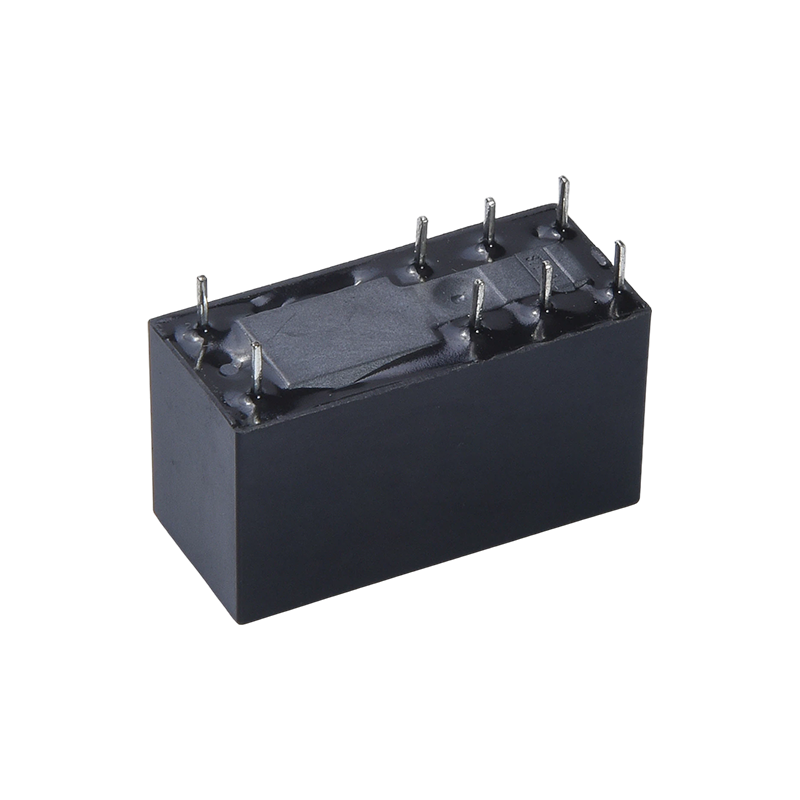

I. Vantaggi
1. Adattabilità ai carichi elevati: la capacità di commutazione dei contatti ad alta corrente da 16 A consente il pilotaggio diretto di carichi di potenza medio-alta senza la necessità di circuiti di amplificazione aggiuntivi.
2. Forte adattabilità ambientale: la resistenza all'alta tensione gestisce le fluttuazioni di tensione in ambienti complessi della rete elettrica, riducendo il rischio di guasti.
3. Elevata versatilità: l'ampio intervallo di tensione della bobina e l'imballaggio PCB standard garantiscono la compatibilità con vari progetti di apparecchiature industriali, aumentando la riutilizzabilità del prodotto.

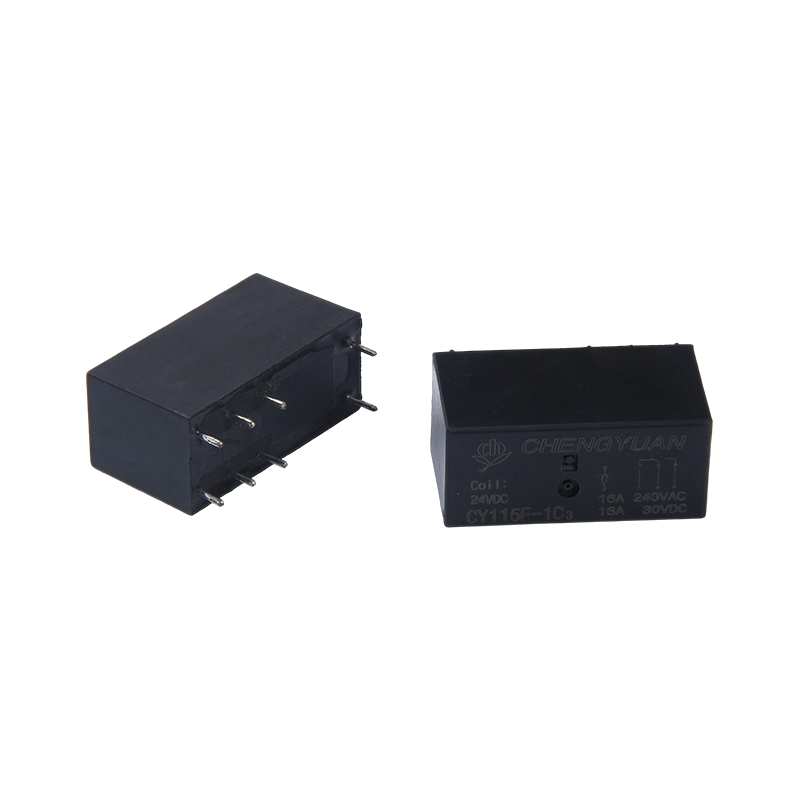

II. Struttura del prodotto e caratteristiche di installazione
1. Specifiche dell'imballaggio: utilizza un pacchetto PCB a 8 PIN con una disposizione dei pin ragionevole, che facilita la saldatura automatizzata e l'assemblaggio di massa;
2. Design compatto: le dimensioni compatte soddisfano le esigenze di installazione di apparecchiature interne dense, risparmiando spazio sulla scheda PCB e contribuendo alla miniaturizzazione del prodotto.
3. Tipo di struttura: la struttura SPDT (Single-Pole Double-Throw) fornisce una logica di commutazione chiara, adattandosi alle varie esigenze di commutazione del circuito.
III. Scenari applicativi applicabili
1. Controllo industriale: adatto per il controllo di motori, l'azionamento di contattori e la commutazione di circuiti in apparecchiature di automazione industriale;
2. Elettrodomestici: adatti per il controllo dell'alimentazione e la commutazione del carico in elettrodomestici ad alta potenza come condizionatori d'aria, lavatrici e frigoriferi;
3. Apparecchiature di sicurezza e di alimentazione: applicabile al controllo degli interruttori nei sistemi di monitoraggio della sicurezza, negli alimentatori UPS e nella conversione del circuito dell'inverter;
4. Elettronica automobilistica: può essere utilizzata per il controllo del carico di apparecchi elettrici ausiliari nelle automobili (richiede la corrispondenza delle specifiche di tensione corrispondenti).
Contatta i dati
| Digitare | CY115F |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ max. (a 1 A 6 V CC) |
| Carico nominale (carico resistivo） | 16 A 250 V CA |
| Massimo. corrente di commutazione | 16A |
| Massimo. tensione di commutazione | 277 VCA |
| Massimo. potenza di commutazione | 4432VA |
| minimo carico di commutazione | 6V 1A |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 15 ms Massimo. (Nessun diodo) |
| Tempo di rilascio | 5 ms Massimo. ( Nessun diodo) |
| Resistenza di isolamento | minimo 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 1000 V CA, 50/60 Hz per 1 minuto |
| Tra bobina e contatto: 5000 V CA, 50/60 Hz per 1 minuto |
| Resistenza alle vibrazioni | Distruttivo | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Funzionale | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min. |
| Distruttivo | 100G min. |
| Resistenza | Resistenza meccanica (10.800 ops./h) | 10000000 ops.(a temperatura ambiente) |
| Durata elettrica (360 ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Temperatura ambiente | -40 ℃ ~ 85 ℃ (senza condensa) |
| Peso | ca. 13,5 g |
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating Fiore | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 5 | 80.00 | 62.5 | Circa 0,4 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
I dati mostrati sopra sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.

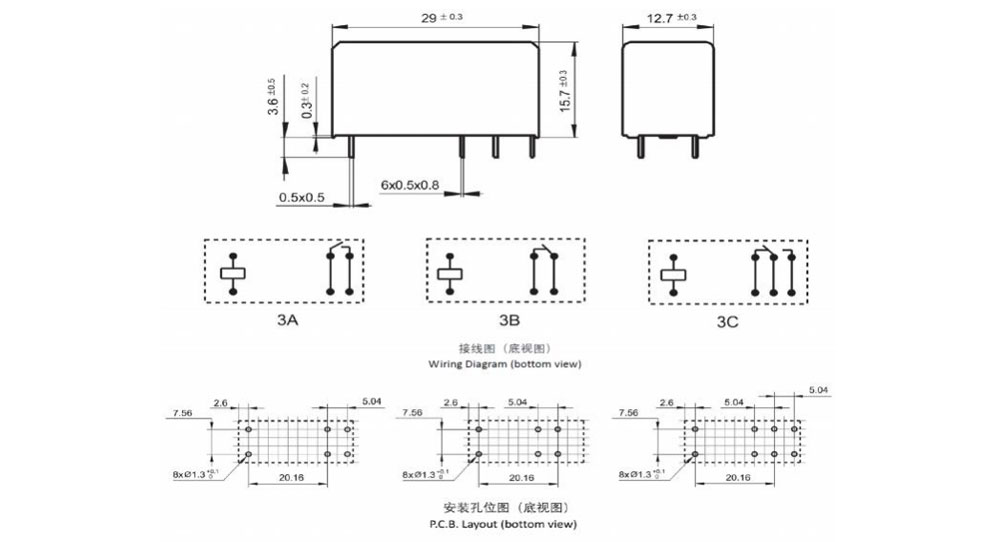

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)

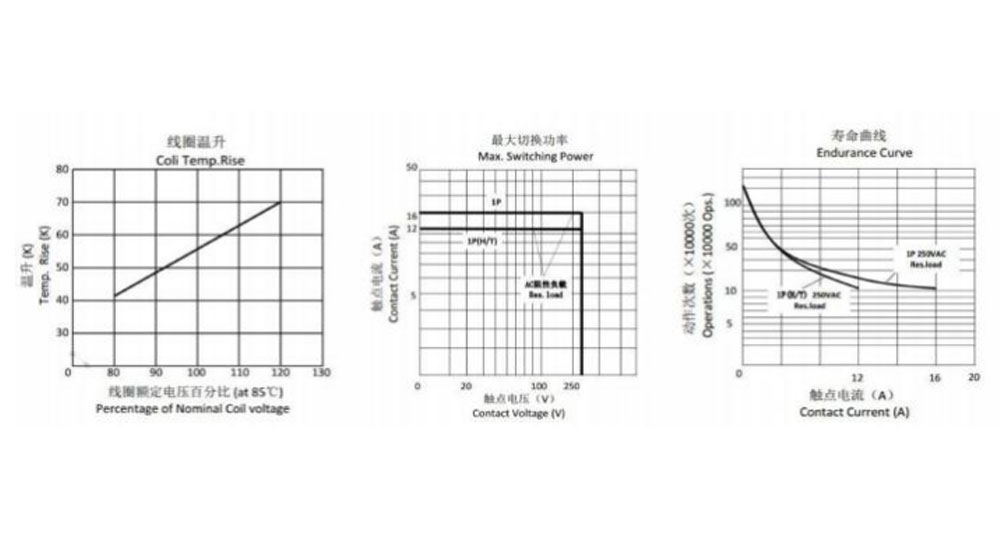

Curve caratteristiche
Informazioni sull'ordine
CY115F - 1 - C - 12 V CC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CY115F
2: Numero di poli: 1-1 Polo
3: Disposizione di contatto: Modulo A A ; Modulo B B ; Modulo C C
4: Tensione nominale: 5,6,9,12,18,24,48 V CC
5: Colore della custodia: B-Nero
6: Potenza bobina: D-0,4W
7: Costruzione protettiva: a prova di S-Flux,
SH-Tipo sigillato, lavabile
8: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
La pulizia con acqua o il trattamento della superficie non sono consigliati dopo che i relè resistenti al flusso sono stati assemblati sul PCB.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non siamo riusciti a valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero trovarsi nella posizione giusta per scegliere
Prodotto adatto per la propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto deve essere utilizzato.
