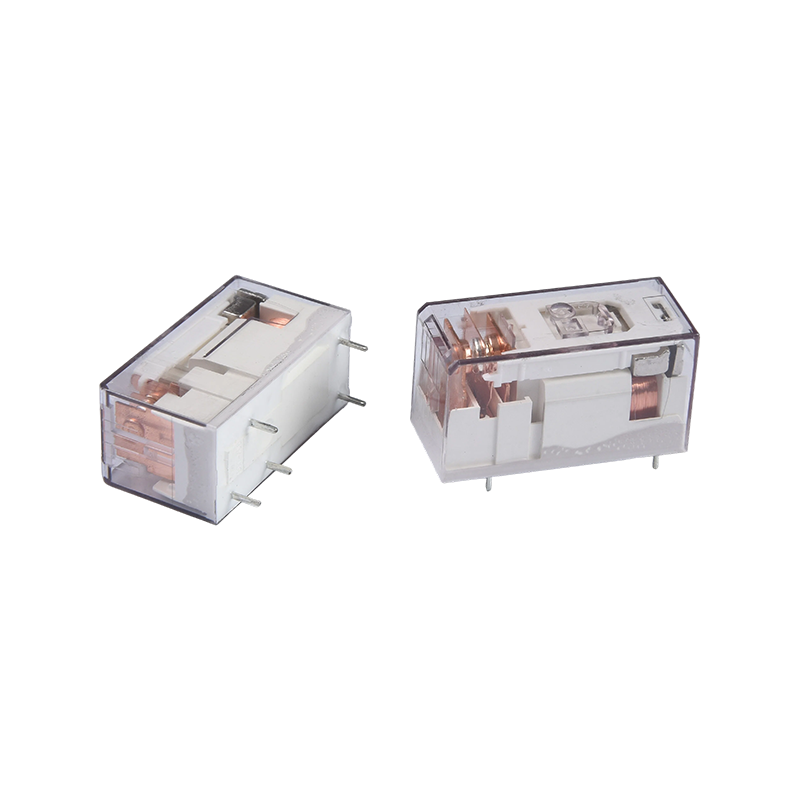

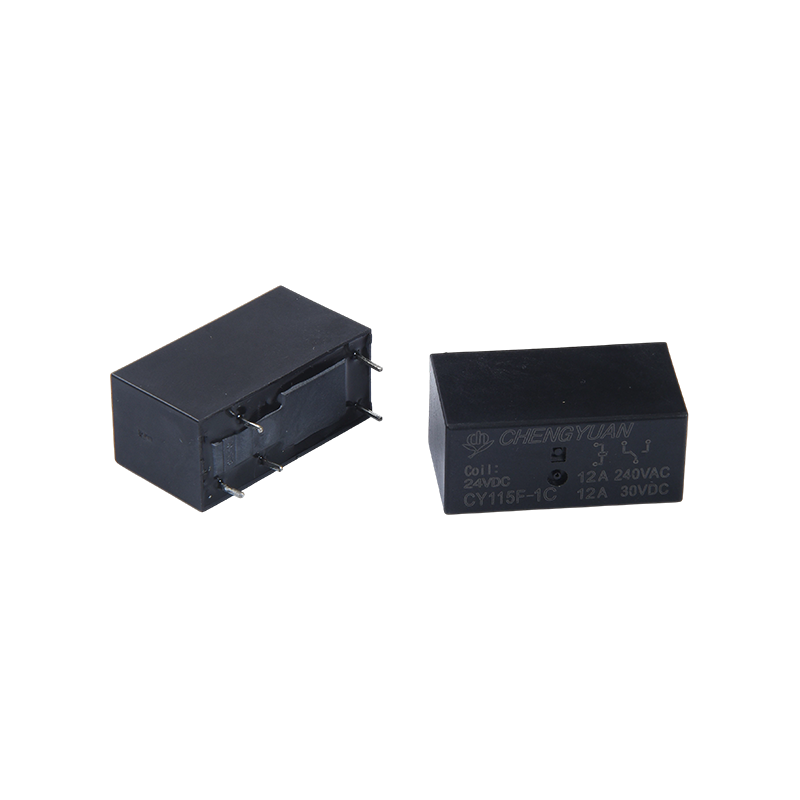

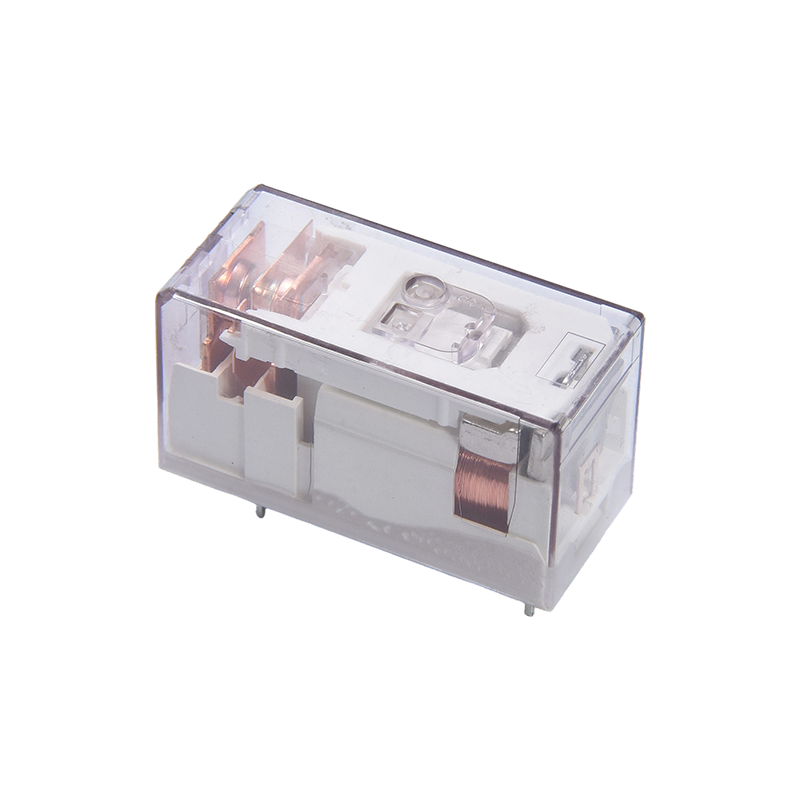

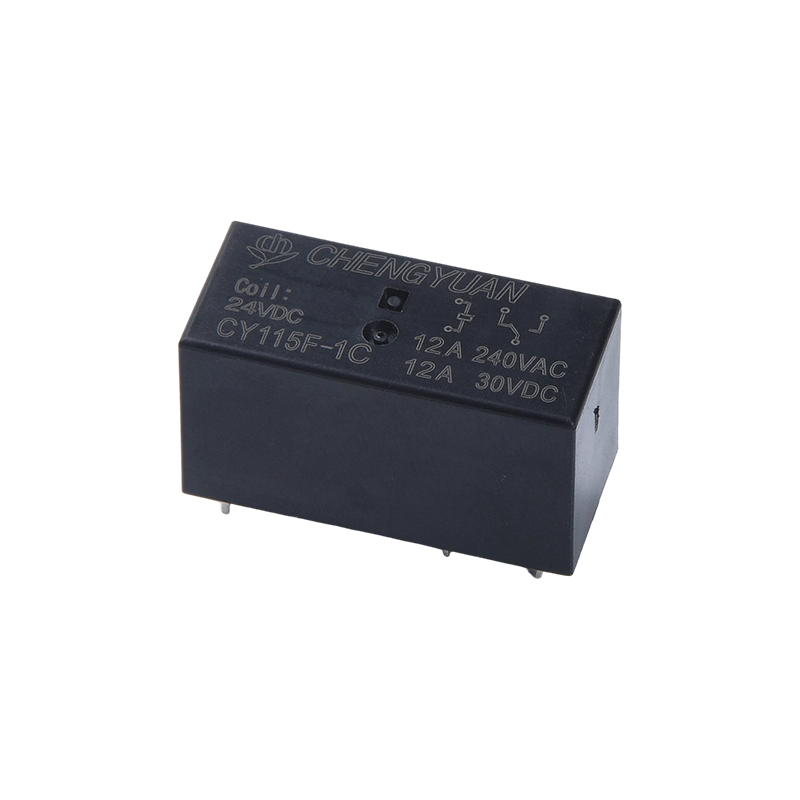

Vantaggi del prodotto:
Carico elevato, design compatto: raggiunge la commutazione dei contatti da 12 A in un piccolo relè PCB, risparmiando spazio di installazione e adatto a layout di schede ad alta densità.
Ampia compatibilità di tensione della bobina: la bobina supporta un ampio intervallo di tensione da 3 V CC a 230 V CA/V CC, facilitando l'integrazione diretta con sistemi con tensioni di controllo diverse senza conversione aggiuntiva.
Potente isolamento elettrico: la tensione di resistenza da contatto a bobina è fino a 5000 V, sopprimendo efficacemente le interferenze e migliorando la sicurezza e la stabilità del sistema.
Caratteristiche principali:
Capacità di contatto: 12 A a 240 V CA / 30 V CC, soddisfa le esigenze di controllo dell'alimentazione della maggior parte degli elettrodomestici e delle apparecchiature industriali.
Modulo di contatto: disponibile in varie forme di contatto (come 1H, 1Z, ecc.), che supporta configurazioni di circuiti normalmente aperti, normalmente chiusi e di commutazione per applicazioni flessibili.
Efficienza di guida: il consumo tipico di potenza della bobina è 0,4 W, basso consumo energetico e risposta sensibile.

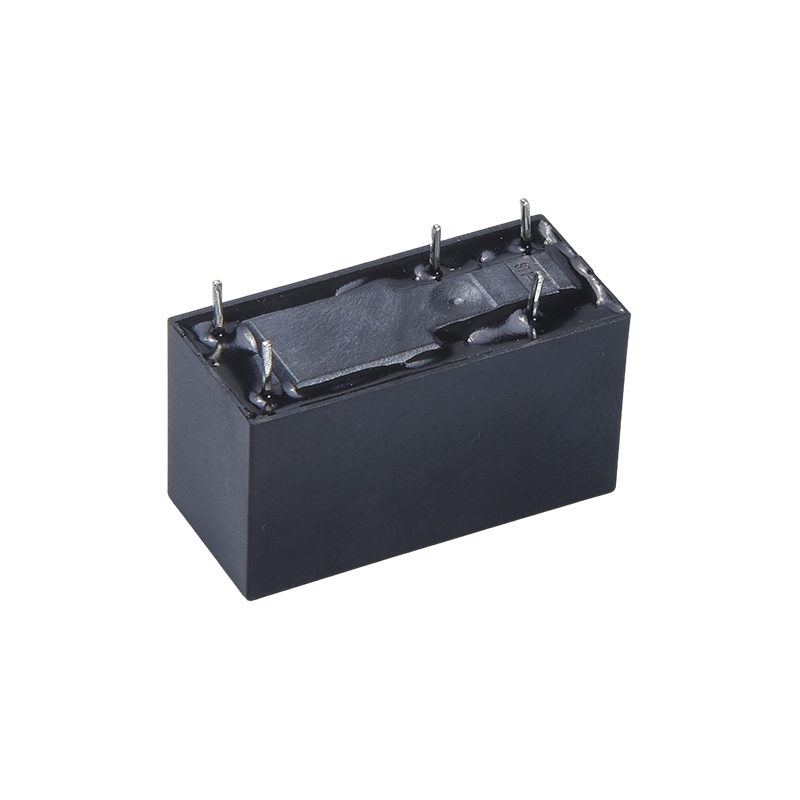

Design dei pin: pin PCB standard a 5 PIN per una facile saldatura e installazione di produzione automatizzata.
Applicazioni principali:
Automazione industriale: utilizzato in moduli di uscita PLC, controller di motori, driver di elettrovalvole e commutazione di alimentazione di apparecchiature.
Controllo intelligente: integrato nei sistemi domestici intelligenti per controllare carichi ad alta potenza come condizionatori d'aria, riscaldamento a pavimento, illuminazione e tende elettriche.
Gestione dell'energia: applicata ai gruppi di continuità UPS, agli inverter solari, ai sistemi di accumulo dell'energia e ad altre nuove apparecchiature energetiche per il controllo della commutazione dei circuiti.
Isolamento dell'apparecchiatura: fornisce isolamento elettrico tra l'estremità di controllo e l'estremità di carico, proteggendo i circuiti di controllo a bassa tensione.
Contatta i dati
| Digitare | CYF115F |
| Materiale di contatto | Lega d'argento |
| Resistenza di contatto | 100 mΩ max. (a 1 A 6 V CC) |
| Carico nominale (carico resistivo） | 12 A 250 V CA |
| Massimo. corrente di commutazione | 12A |
| Massimo. tensione di commutazione | 277 VCA |
| Massimo. potenza di commutazione | 3342VA |
| minimo carico di commutazione | 6V 1A |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 15 ms Massimo. (Nessun diodo) |
| Tempo di rilascio | 5 ms Massimo. ( Nessun diodo) |
| Resistenza di isolamento | minimo 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 1000 V CA, 50/60 Hz per 1 minuto |
| Tra bobina e contatto: 5000 V CA, 50/60 Hz per 1 minuto |
| Resistenza alle vibrazioni | Distruttivo | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Funzionale | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min. |
| Distruttivo | 100G min. |
| Resistenza | Resistenza meccanica (10.800 ops./h) | 10000000 ops.(a temperatura ambiente) |
| Durata elettrica (360 ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃(senza condensa) |
| Peso | ca. 13,5 g |
| Dati della bobina (a 20 ℃) |
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 5 | 80.00 | 62.5 | Circa 0,4 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
I dati sopra riportati sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.

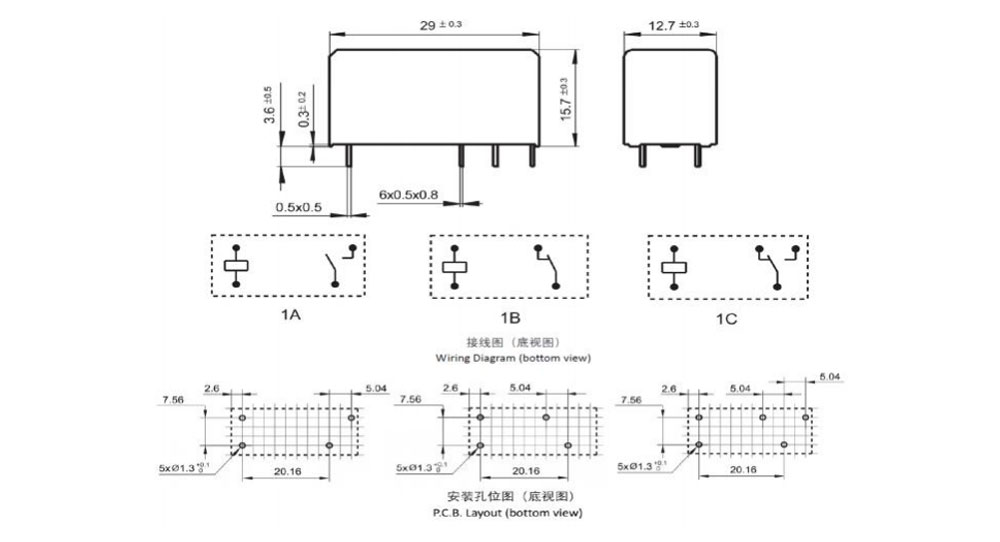

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)

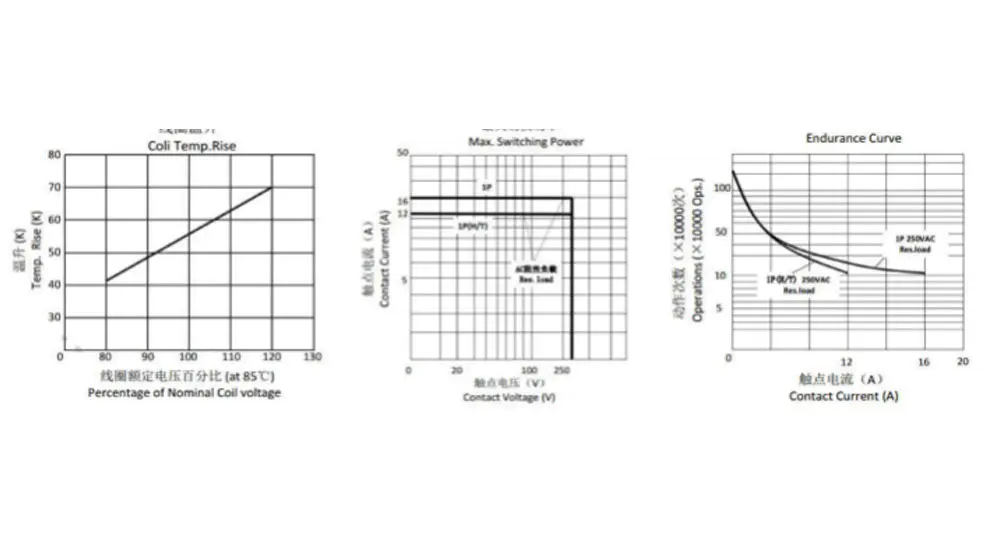

Curva caratteristica
Informazioni sull'ordine
CY115F - 1 - C - 12 V CC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CY115F
2: Numero di poli: 1-1 Polo
3: Disposizione dei contatti: A-Modulo A ; B-Modulo B ; Modulo C C
4: Tensione nominale: 5,6,9,12,18,24,48 V CC
5: Colore custodia: B-Nero
6: Potenza bobina: D-0,4 W
7: Costruzione protettiva: a prova di S-Flux,
Lavabile di tipo SH-Sealed
8: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
Si sconsiglia la pulizia con acqua o il trattamento della superficie dopo aver assemblato i relè a prova di flusso sul PCB.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non abbiamo potuto valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero essere nella posizione giusta per scegliere
prodotto idoneo alla propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto utilizzare.
