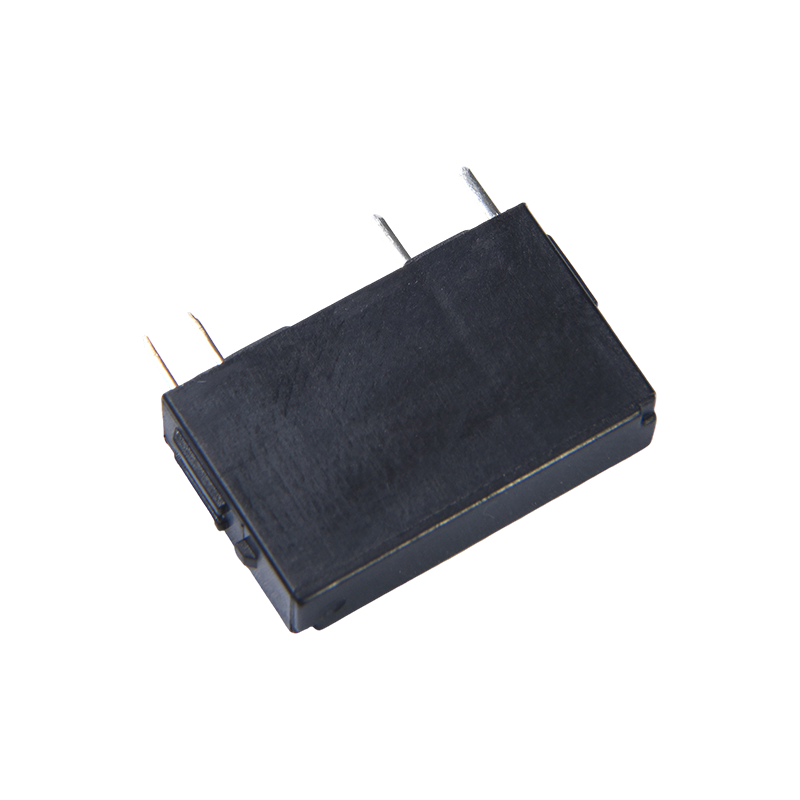

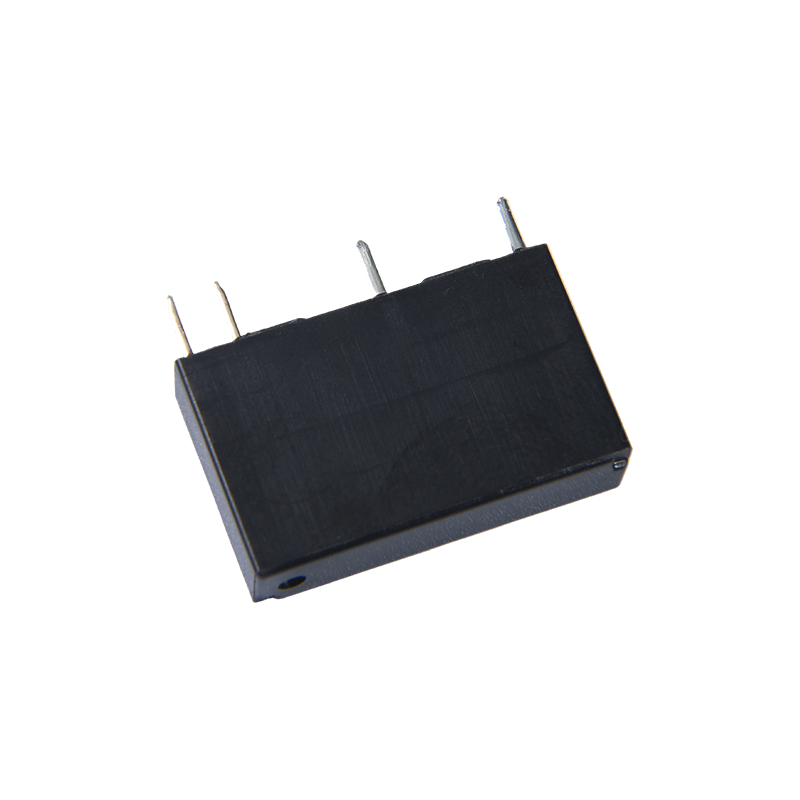

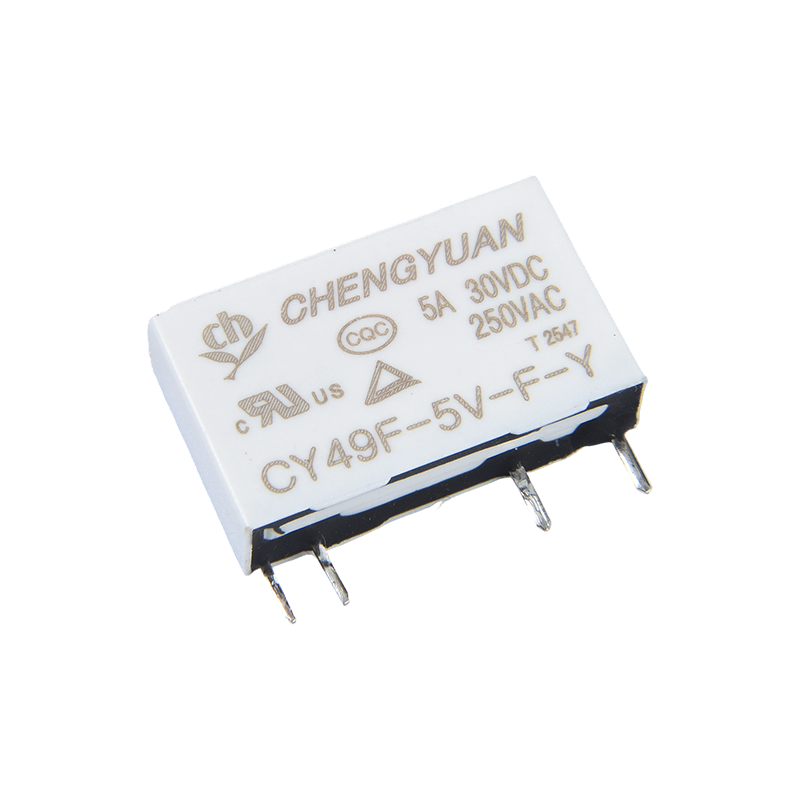

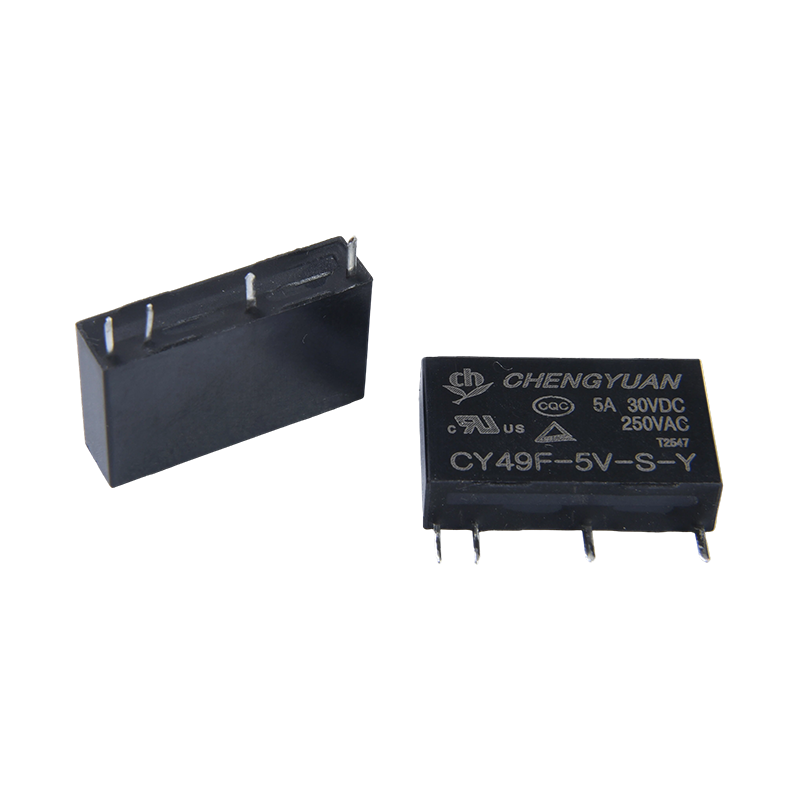

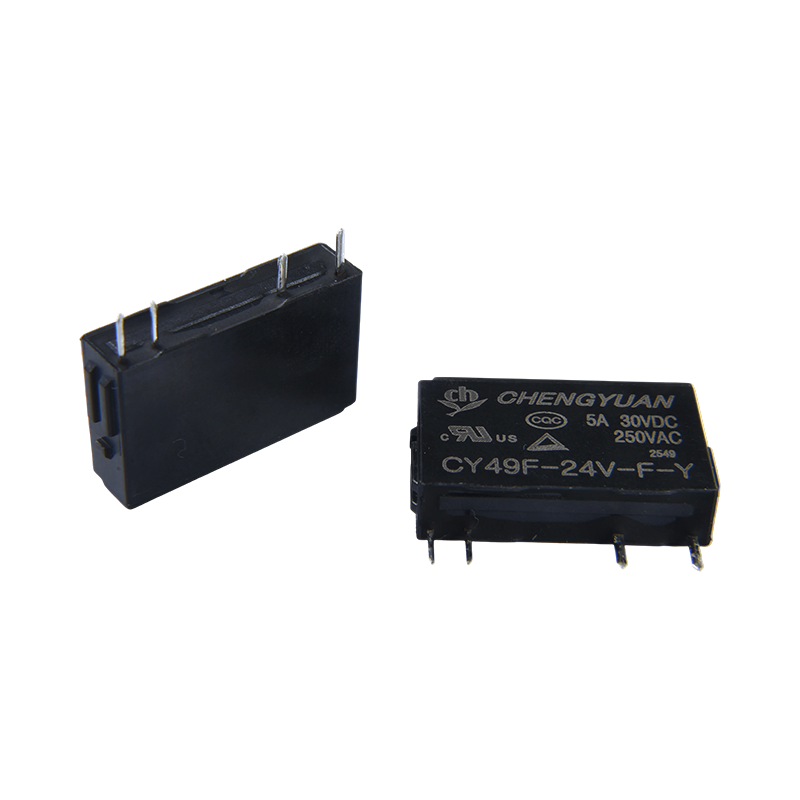

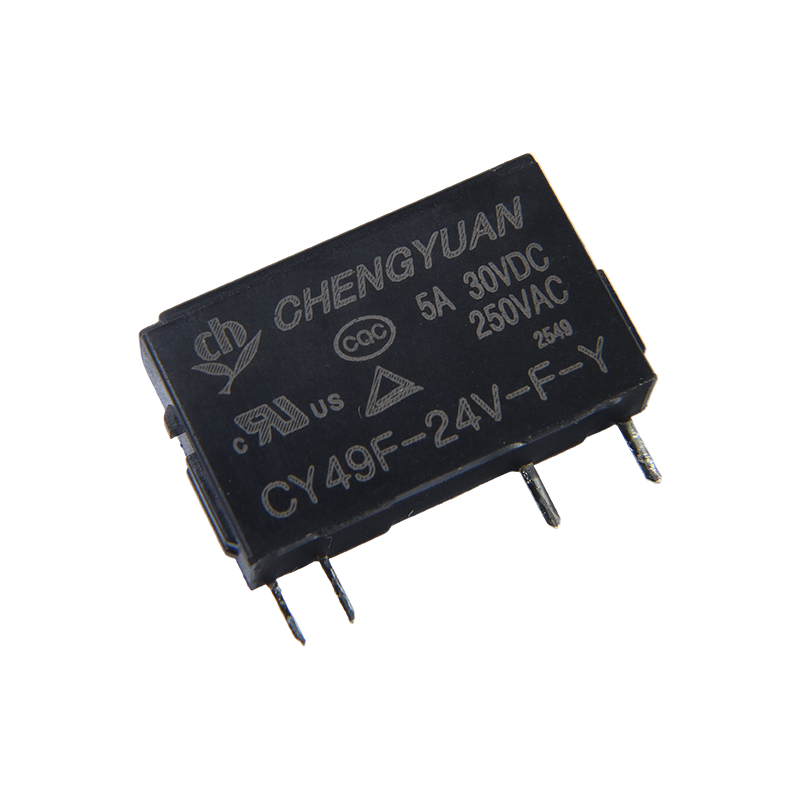

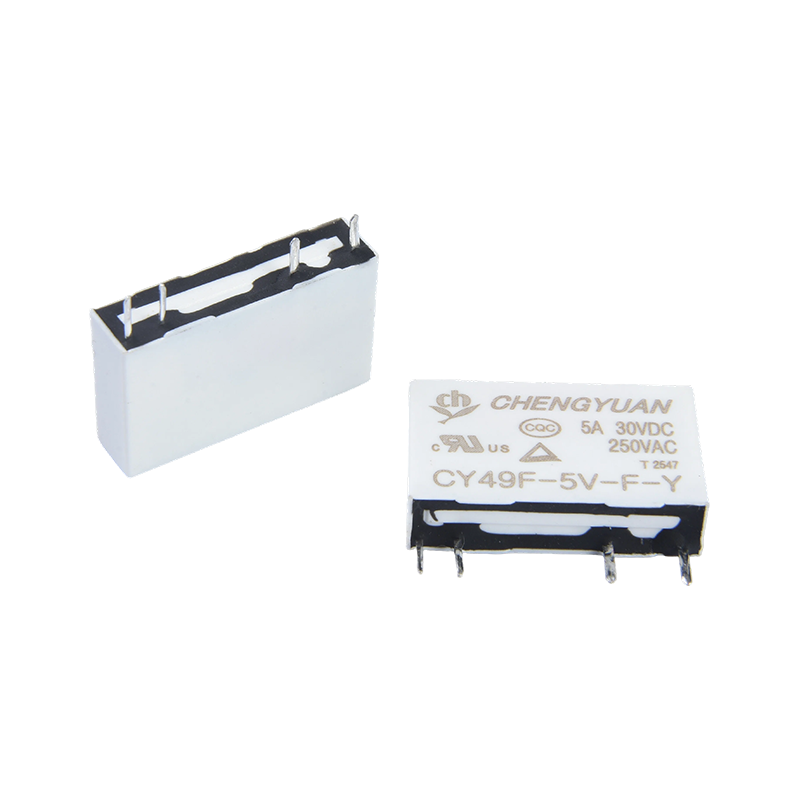

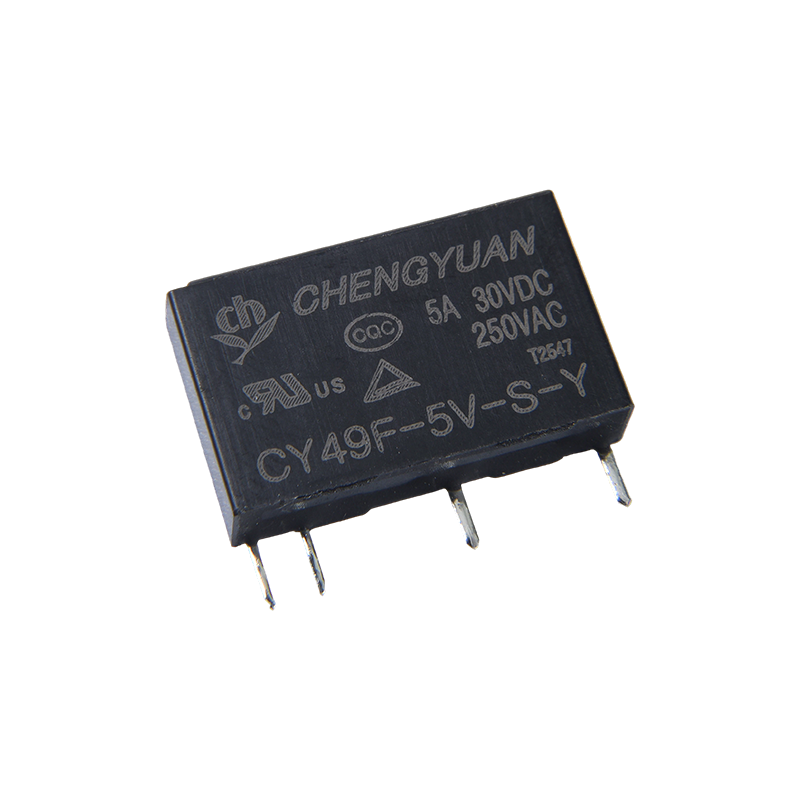

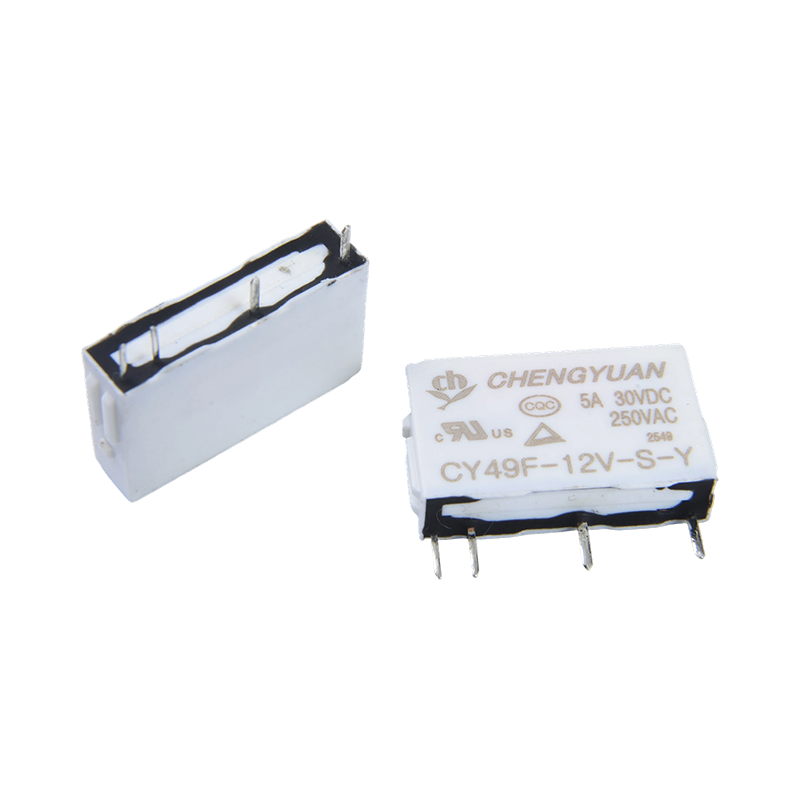

Caratteristiche:
• Capacità di carico: commutazione contatti 5A
• Ultra sottile, ultra piccolo, adatto per il montaggio ad alta densità (larghezza 5 mm, altezza 12,5 mm)
• Resiste fino a 3000 V
• Alta sensibilità, consumo energetico di soli 0,12 W
Applicazioni tipiche:
Circuiti di controllo e automazione industriale: comunemente presenti in apparecchiature di comunicazione, apparecchiature di rete, strumenti di misura e sistemi di controllo di ascensori, eseguono funzioni di commutazione di circuito, protezione di sicurezza o protezione da sovracorrente.
Elettronica automobilistica e campi delle nuove energie: applicato nelle apparecchiature di bordo dei veicoli, nei nuovi sistemi di gestione dell'energia, ecc., soddisfacendo i requisiti di commutazione affidabile negli ambienti automobilistici.
Elettronica medica e aerospaziale: nelle apparecchiature mediche, nel monitoraggio della sicurezza e nelle applicazioni aerospaziali in cui è richiesta un'elevata stabilità, fornisce isolamento e protezione del circuito.
Contatta i dati
| Digitare | CY49F |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ max. (a 1 A 16 V CC) |
| Carico nominale (carico resistivo） | 5A250VAC/30VDC |
| Massimo. corrente di commutazione | 5A |
| Massimo. tensione di commutazione | 270 V CA |
| Massimo. potenza di commutazione | 1250VA/150W |
| minimo carico di commutazione | 6V 1A |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | ≤ 10 ms Massimo. |
| Tempo di rilascio | ≤ 5 ms Massimo. |
| Resistenza di isolamento | Min 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 1000 V CA, 50/60 Hz per 1 minuto |
| Tra bobina e contatto: 3000 V CA, 50/60 Hz per 1 minuto |
| Resistenza alle vibrazioni | Distruttivo | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Funzionale | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min |
| Distruttivo | 10G min |
| Resistenza | Resistenza meccanica (10.800 ops./h) | 10000000 ops.(a temperatura ambiente) |
| Durata elettrica (360 ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃(senza condensa) |
| Peso | ca. 3g |
| Dati della bobina (a 20 ℃) |
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 5 | 24 | 208 | Circa 0,12 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Circa 0,18 W |
I dati mostrati sopra sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.

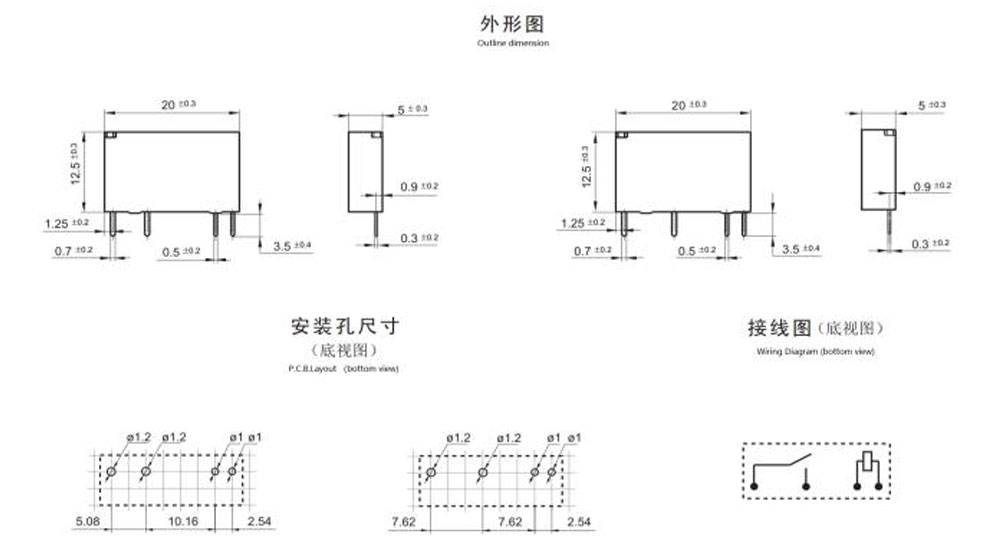

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)

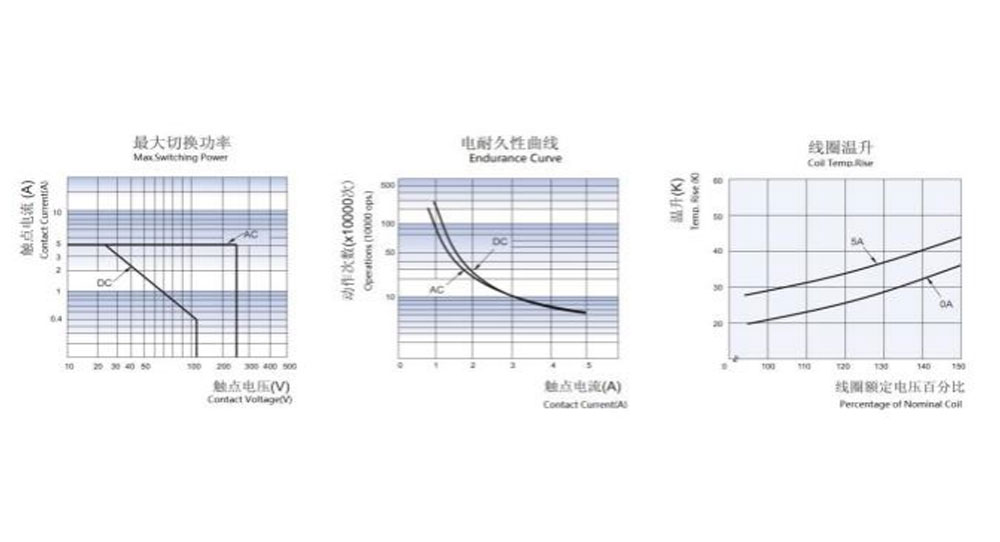

Curve caratteristiche
Informazioni sull'ordine
CY49F - 12 V CC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1: Tipo: CY49F
2: Tensione nominale: 5,6,9,12,18,24 V CC
3: Distanza pin di contatto: F: 5,08 mm S: 7,62 mm
4: Tipo di contatto: Y: contatto singolo, E: contatto biforcato
5: Categoria di custodia: B indica la fibbia della cintura. Nessuno: non presente

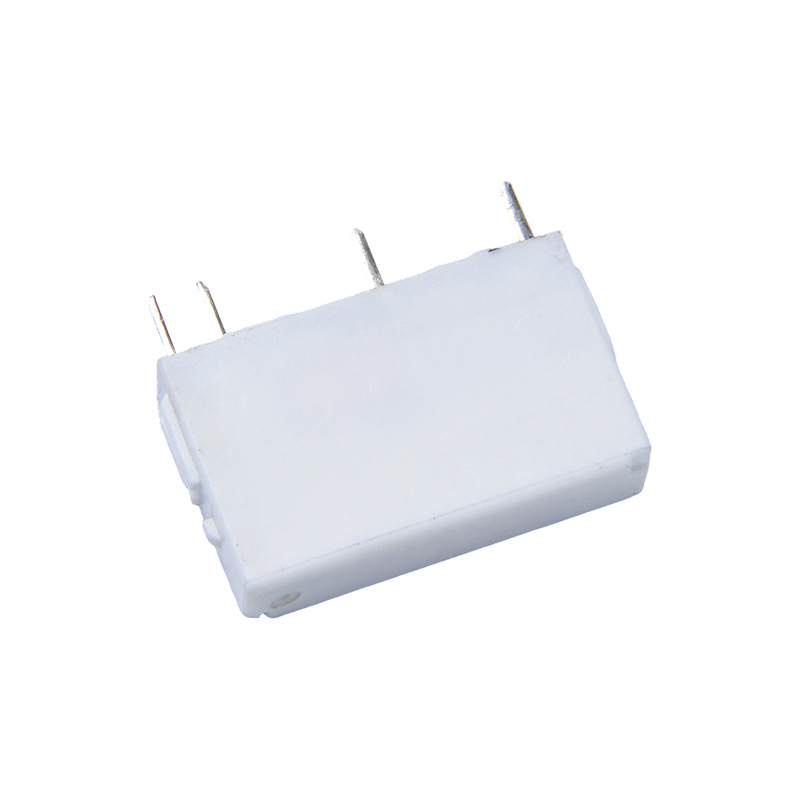

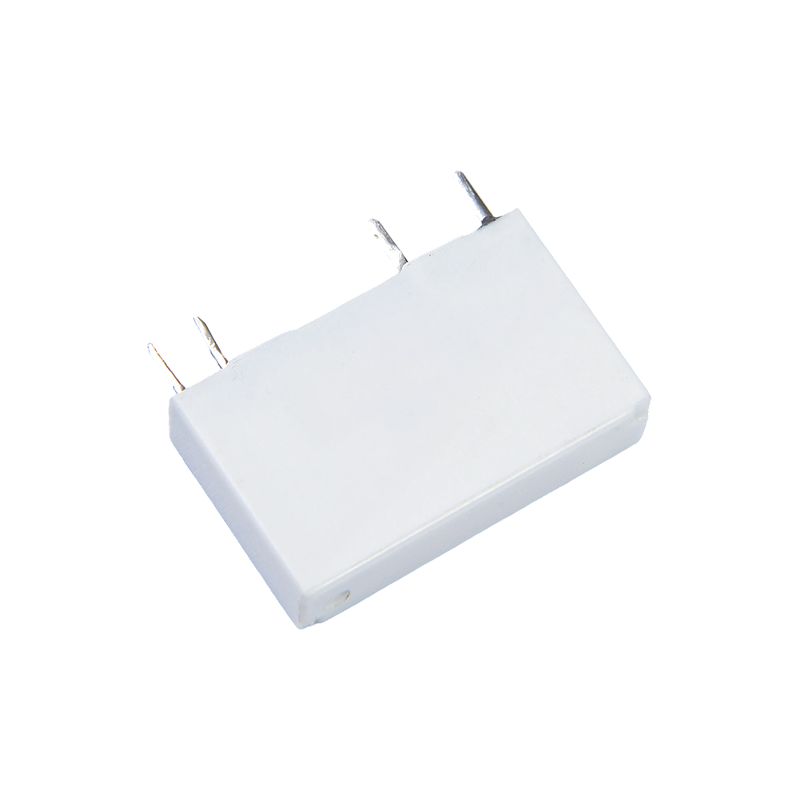

6: Colore della custodia: H-Nero; B-Bianco
7: Costruzione protettiva: a prova di S-Flux,
Lavabile di tipo SH-Sealed
8: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
La pulizia con acqua o il trattamento della superficie non sono consigliati dopo che i relè resistenti al flusso sono stati assemblati sul PCB.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non siamo riusciti a valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero trovarsi nella posizione giusta per scegliere
Prodotto adatto per la propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto deve essere utilizzato.
