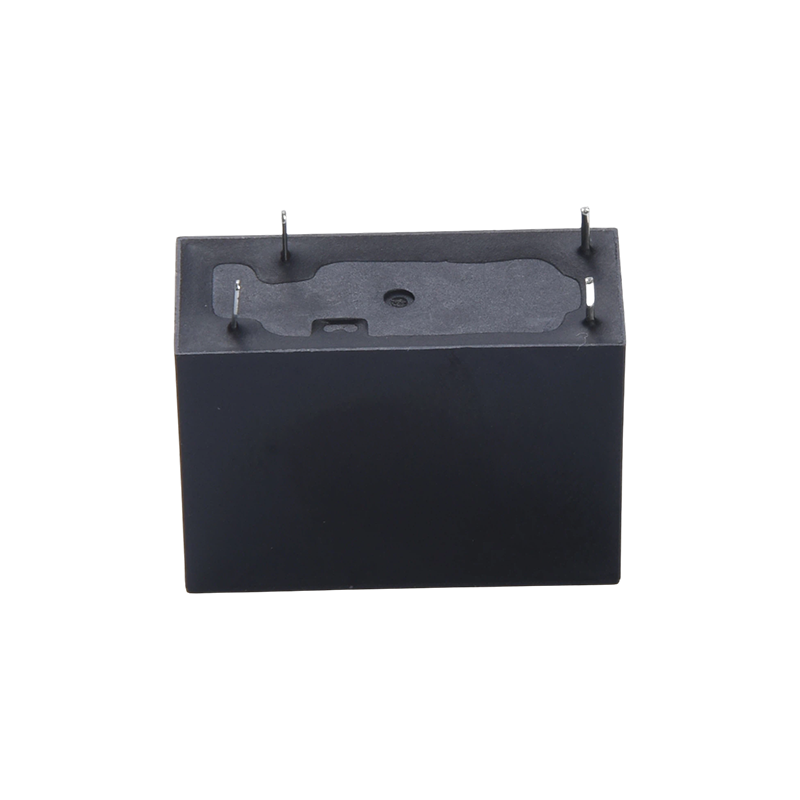

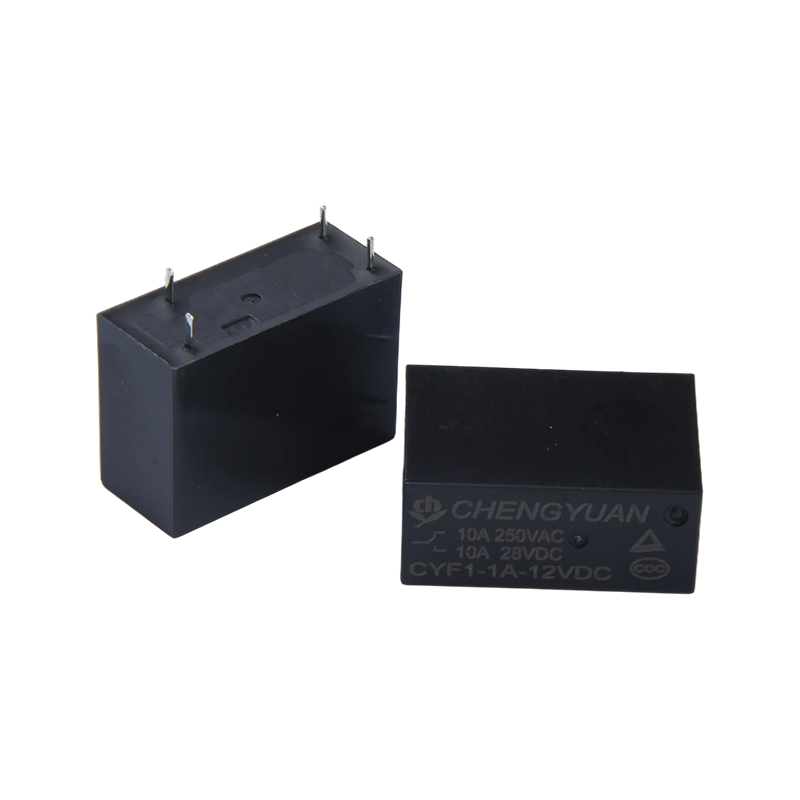

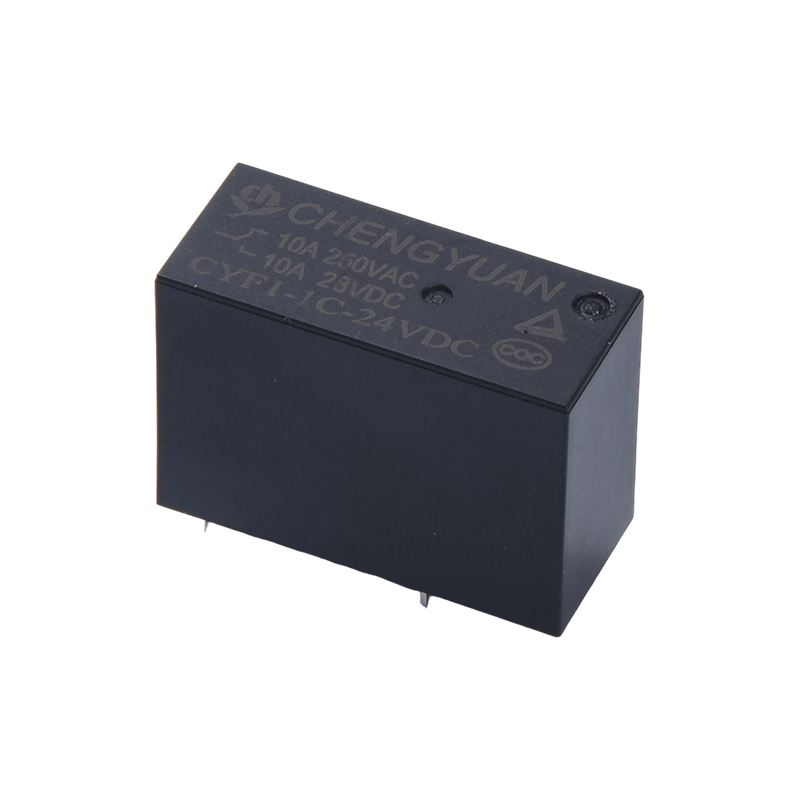

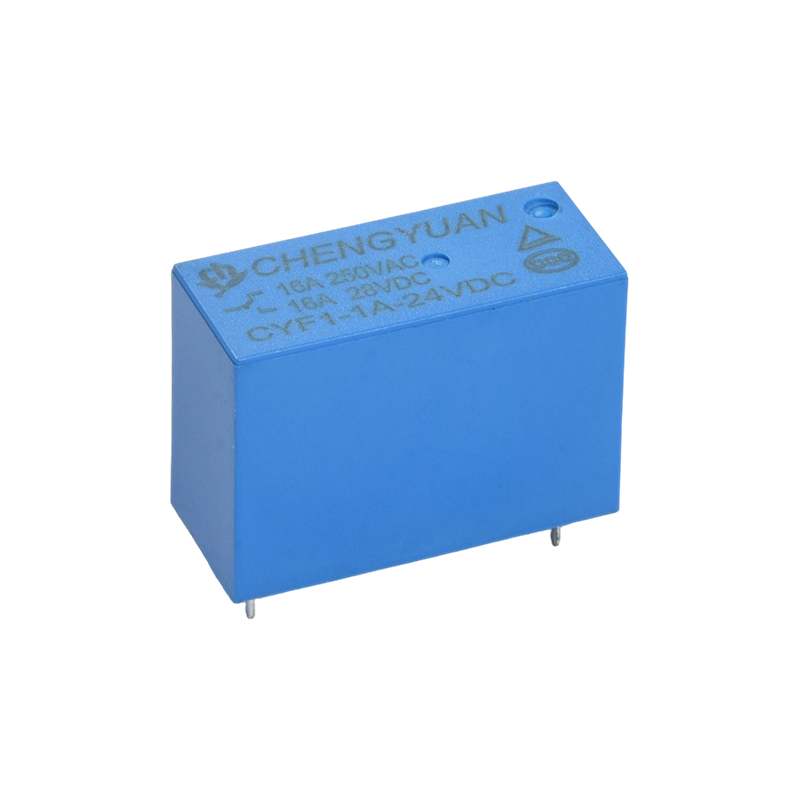

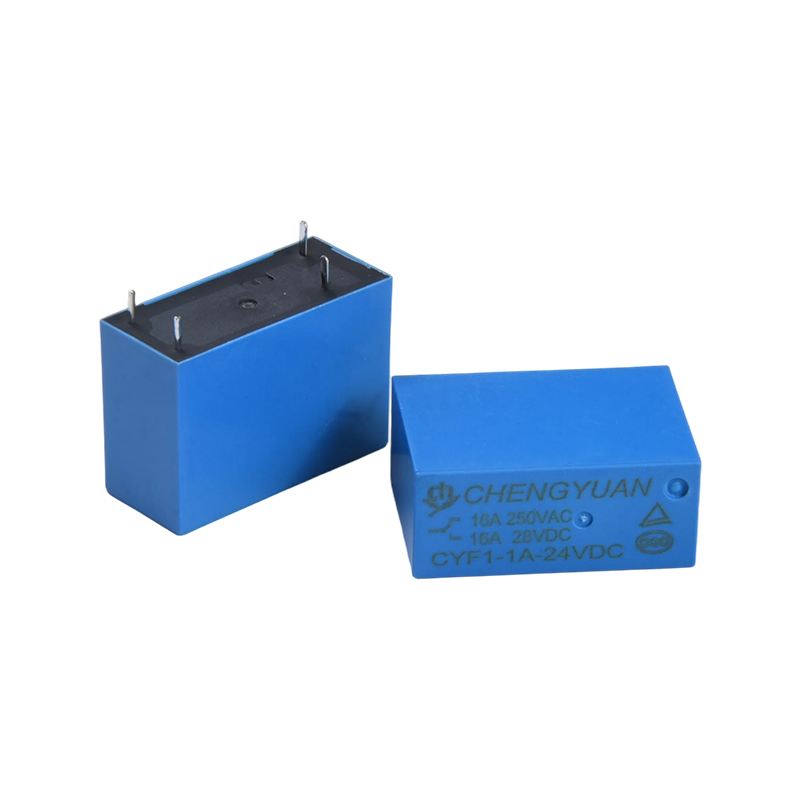

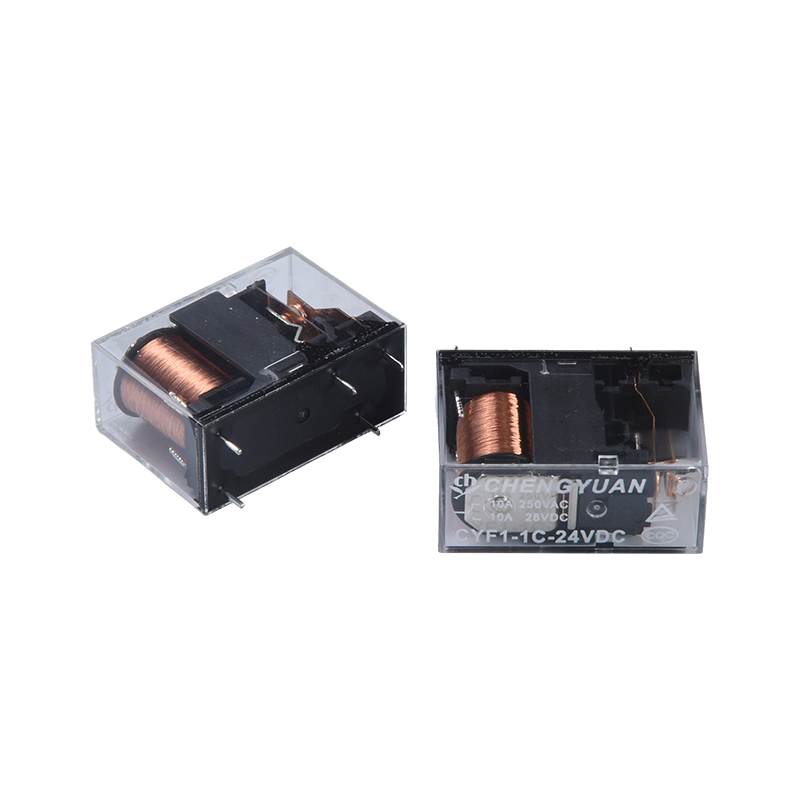

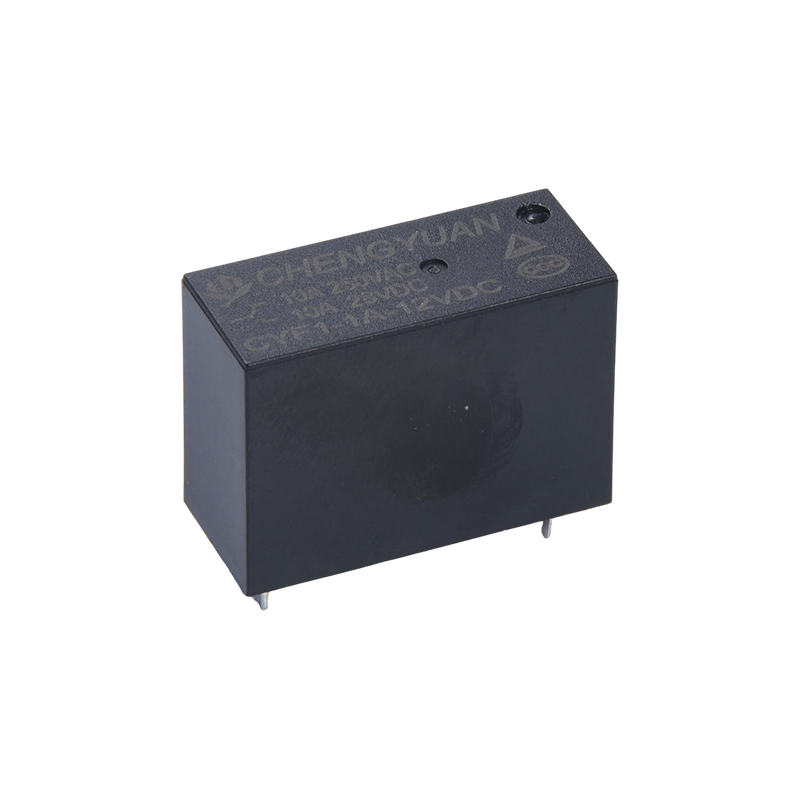

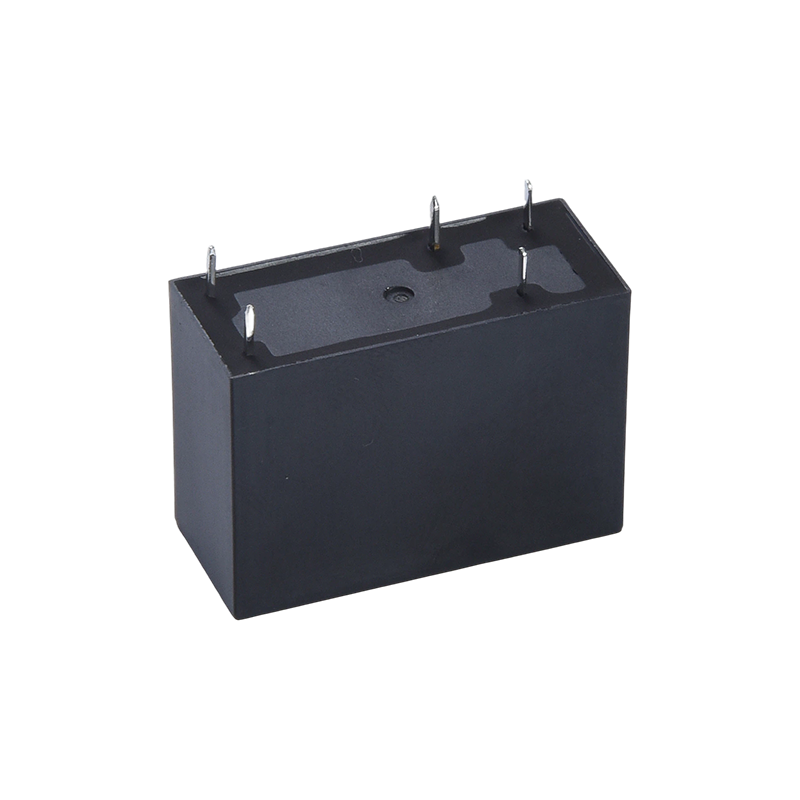

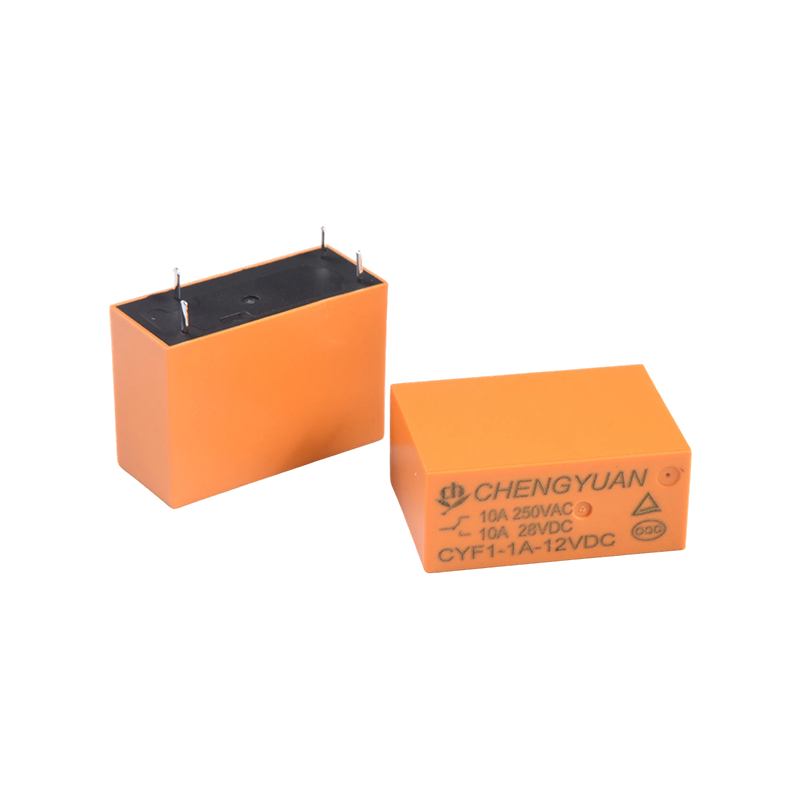

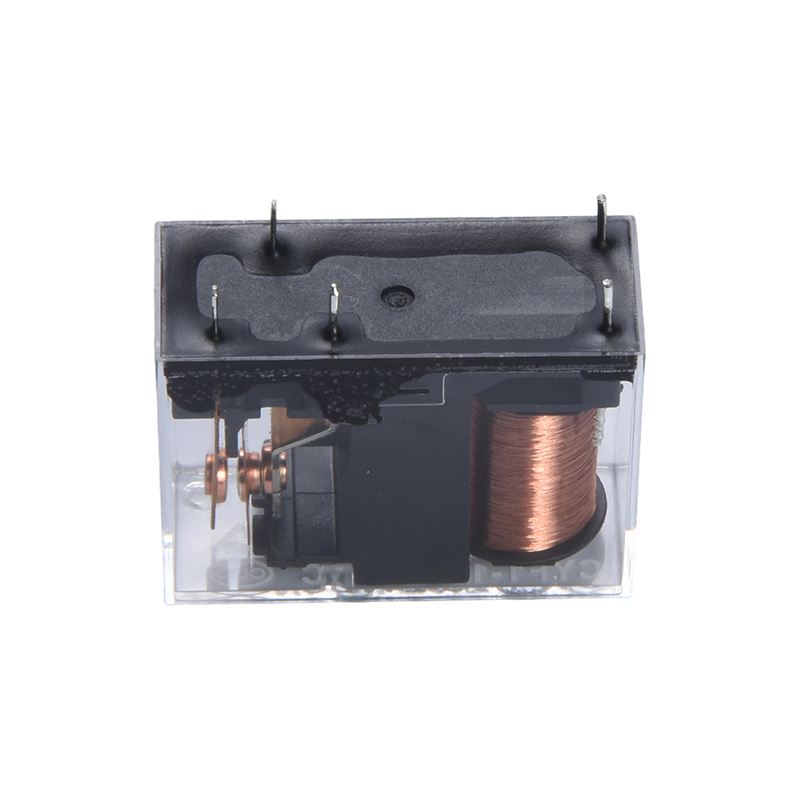

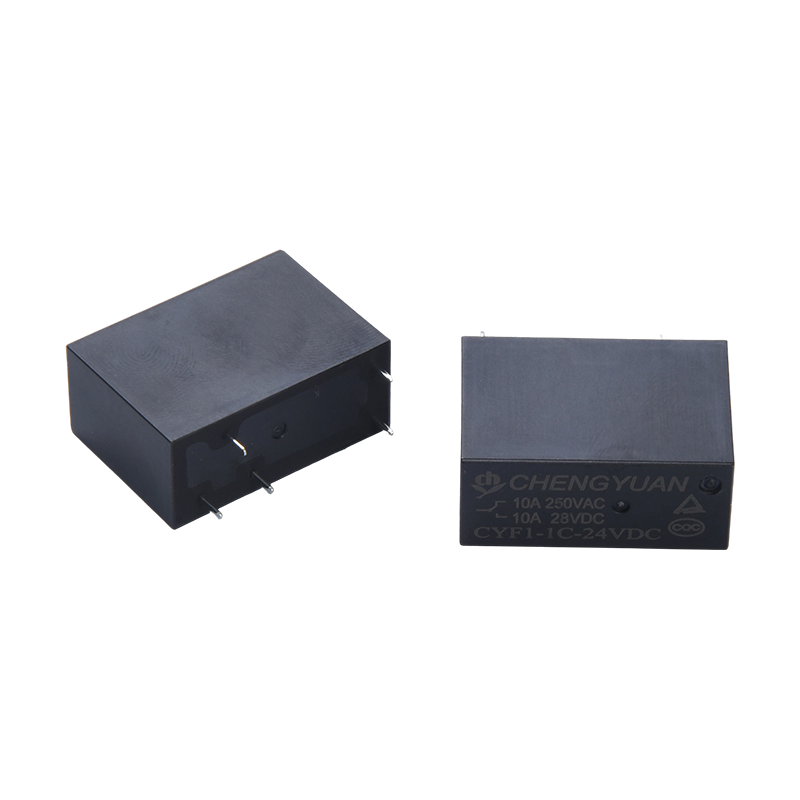

Caratteristiche:
• Prestazioni di resistenza ad altissima tensione: resiste fino a 5.000 volt, fornendo eccellenti prestazioni di isolamento, riducendo il rischio di guasto del circuito e migliorando la sicurezza operativa delle apparecchiature.
• Voltaggio bobina flessibile: supporta un ampio intervallo di voltaggio bobina da 3 VCC a 48 VCC, adattandosi direttamente alle varie specifiche di tensione del circuito di controllo senza la necessità di componenti aggiuntivi di conversione della tensione.
• Design strutturale compatto: dimensioni ridotte, adatto a scenari di montaggio PCB ad alta densità, risparmiando spazio sulle apparecchiature interne e migliorando la flessibilità del layout del circuito.
• Capacità di commutazione del carico elevata: capacità di commutazione dei contatti fino a 17 A, con carichi nominali che coprono 10 A 250 V CA/28 V CC e 16 A 250 V CA/28 V CC, adatti per esigenze di commutazione di circuiti di potenza medio-alta.
• Doppia certificazione autorevole: certificata da TUV e CQC, conforme agli standard di sicurezza nazionali e internazionali, che soddisfa le esigenze delle applicazioni del prodotto finale in più mercati.
• Comodo assemblaggio PCB: utilizza una struttura a 5 pin, che facilita la saldatura e il fissaggio ai circuiti stampati, garantendo un'elevata efficienza di assemblaggio e compatibilità con i processi di produzione automatizzati.
• Prestazioni di commutazione stabili: utilizza un modulo di contatto unipolare a una via (SPST), fornendo una logica di commutazione chiara e una resistenza di contatto stabile, garantendo l'affidabilità della commutazione on/off del circuito.
Scenari applicabili:
• Elettrodomestici: controllo di accensione/spegnimento per piccoli elettrodomestici ad alta potenza (come stufe elettriche, cucine a induzione) e controllo automatico degli elettrodomestici da cucina.
• Controllo industriale: commutazione di segnali e controllo di potenza per apparecchiature di automazione industriale, piccoli moduli di controllo PLC e circuiti di controllo motori. • Apparecchiature per l'energia intelligente: scatole di distribuzione intelligenti, moduli di distribuzione dell'energia e circuiti di controllo ausiliario delle pile di ricarica, adattati per scenari con domanda di alta tensione e carico elevato.
• Apparecchiature di sicurezza: alimentatori per il monitoraggio della sicurezza e commutazione di circuiti per sistemi di controllo degli accessi, facendo affidamento su prestazioni stabili per garantire il funzionamento continuo delle apparecchiature.
Contatta i dati
| Digitare | CYF1 |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ max. (a 1 A 16 V CC) |
| Carico nominale (carico resistivo） | 10 A 250 V CA/12 A 277 V CA | 16 A 250 V CA/17 A 277 V CA |
| Massimo. corrente di commutazione | 12A | 17A |
| Massimo. tensione di commutazione | 277 VCA |
| Massimo. potenza di commutazione | 3324VA | 4709VAC |
| minimo carico di commutazione | 6V 1A |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 15 ms Massimo. (Nessun diodo) |
| Tempo di rilascio | 5 ms Massimo. ( Nessun diodo) |
| Resistenza di isolamento | Min 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 1000 V CA, 50/60 Hz per 1 minuto |
| Tra bobina e contatto: 5000 V CA, 50/60 Hz per 1 minuto |
| Resistenza alle vibrazioni | Distruttivo | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Funzionale | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min |
| Distruttivo | 10G min |
| Resistenza | Resistenza meccanica (10.800 ops./h) | 10000000 ops.(a temperatura ambiente) |
| Durata elettrica (360 ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Atemperatura ambiente | -40 ℃ ~ 85 ℃ (senza condensa) |
| Peso | ca. 14g |
Dati della bobina (a 20 ℃)
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | (massimo) Tensione operativa (Max.) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 3 | 240 | 12.5 | Circa 0,72 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Circa 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
I dati mostrati sopra sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.

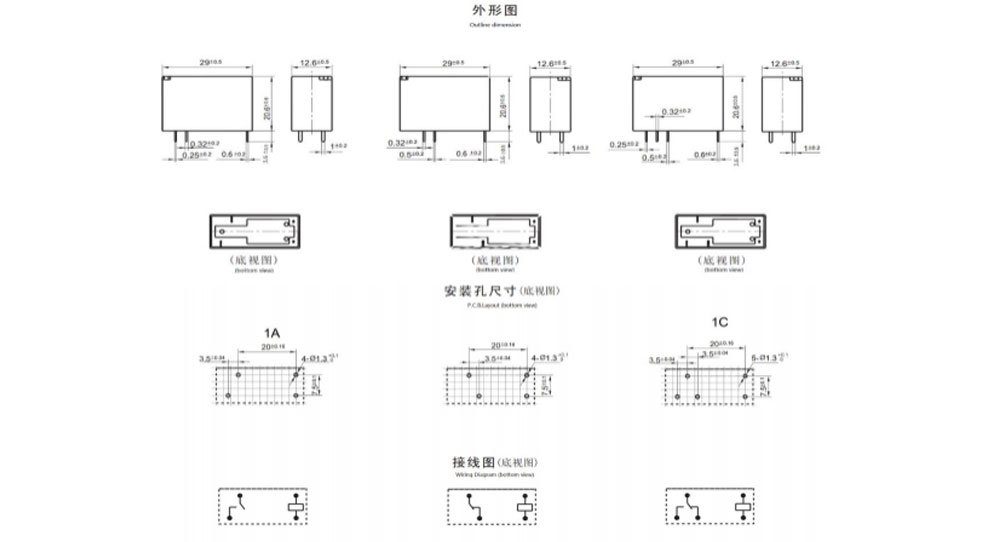

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)
Curve caratteristiche
Informazioni sull'ordine
CYF1 H - 1 - C - 12 V CC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: Tipo: CYF1
2: Con H: carico a contatto elevato, 16 A Senza H: carico standard, 10 A
3: Numero di poli: 1-1 Polo
4: Disposizione dei contatti: C Fom C ; H Da A ; B Da B
5: Tensione nominale: 3,5,6,9, 12, 18,24,48 V CC

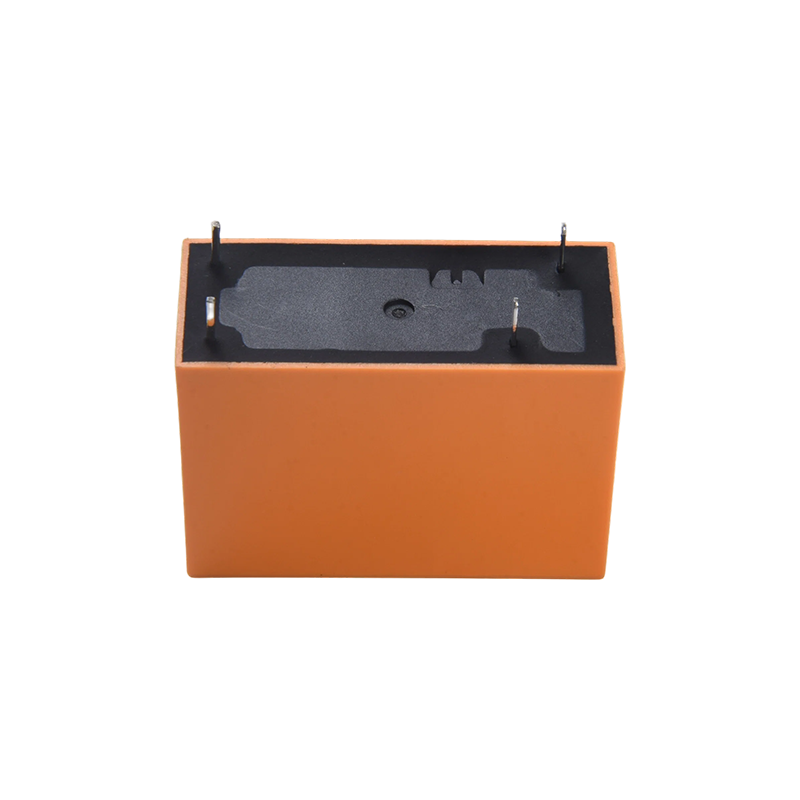

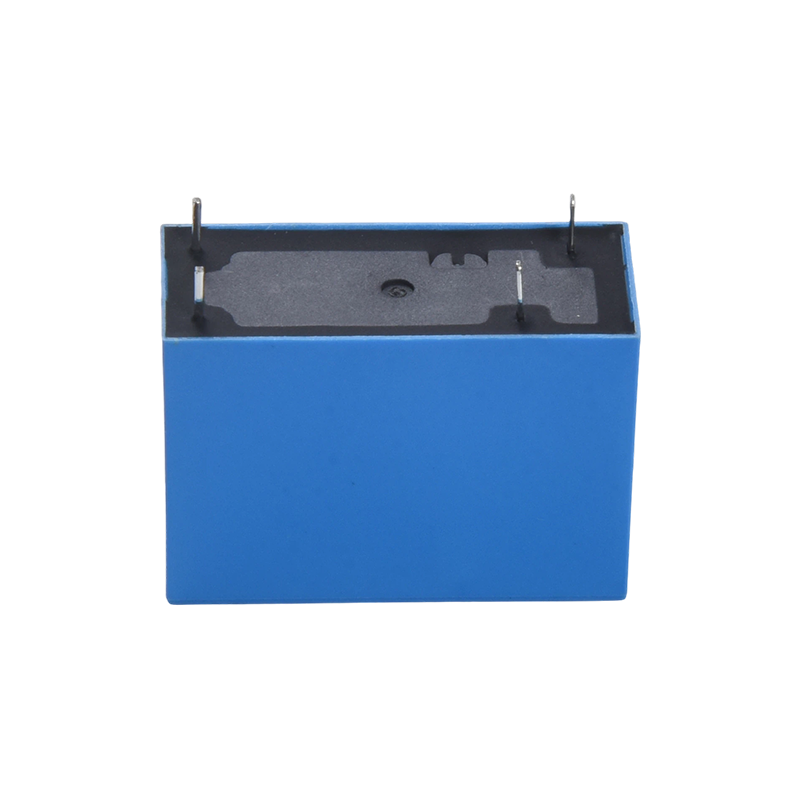

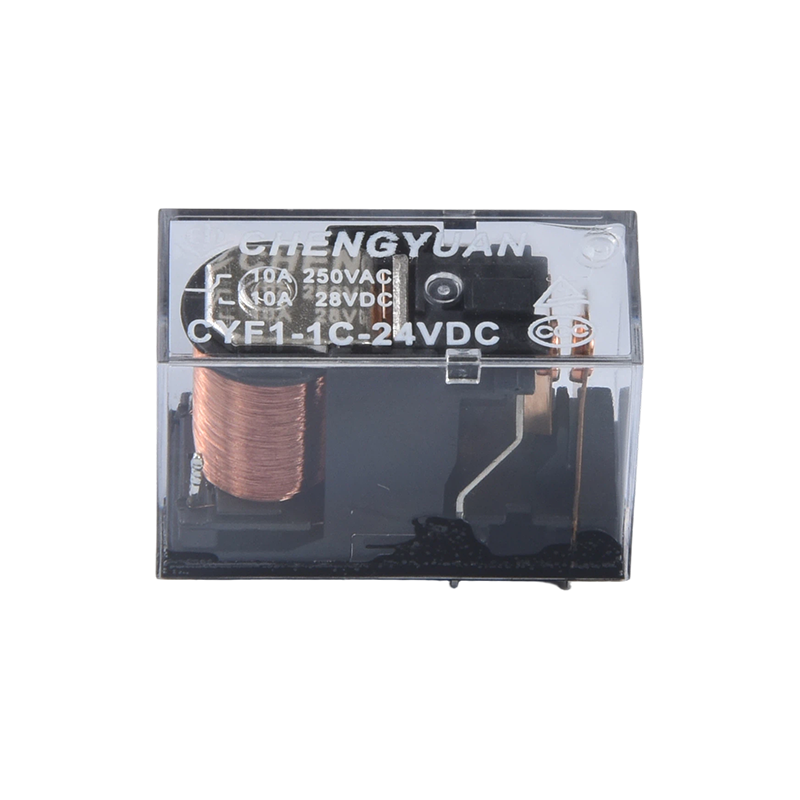

6: Colore custodia: T -Trasparente, H-Nero, L-Blu
7: Potenza bobina: D-0,72 W L-0,54 W
8: Costruzione protettiva: a prova di S-Flux,
Lavabile di tipo SH-Sealed
9: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
Si sconsiglia la pulizia con acqua o il trattamento della superficie dopo che i relè a prova di flusso sono stati assemblati sul PCB.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non abbiamo potuto valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero essere nella posizione giusta per scegliere
Prodotto adatto alla propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto utilizzare.
