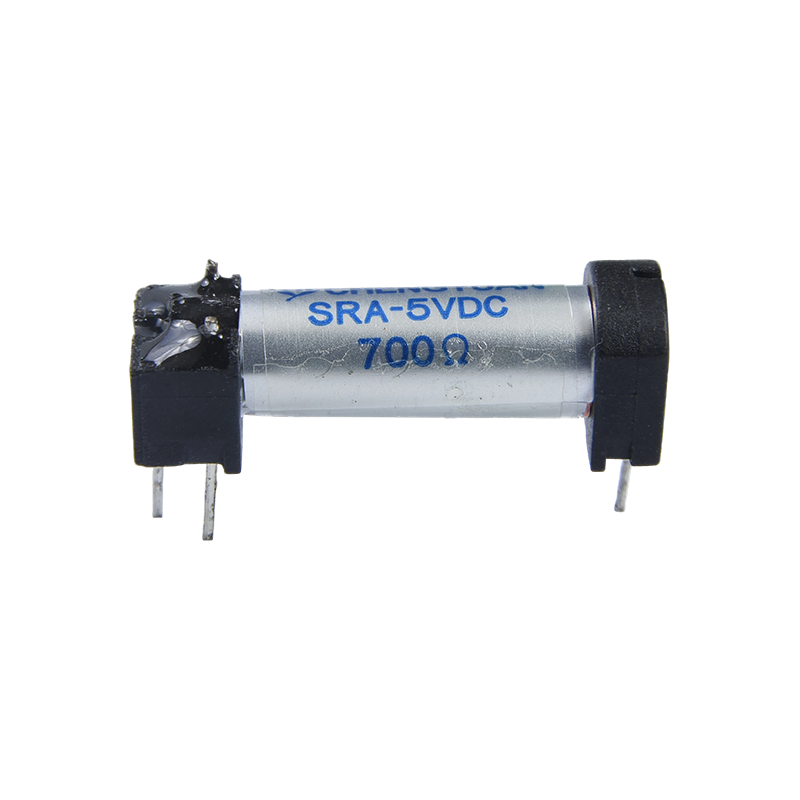

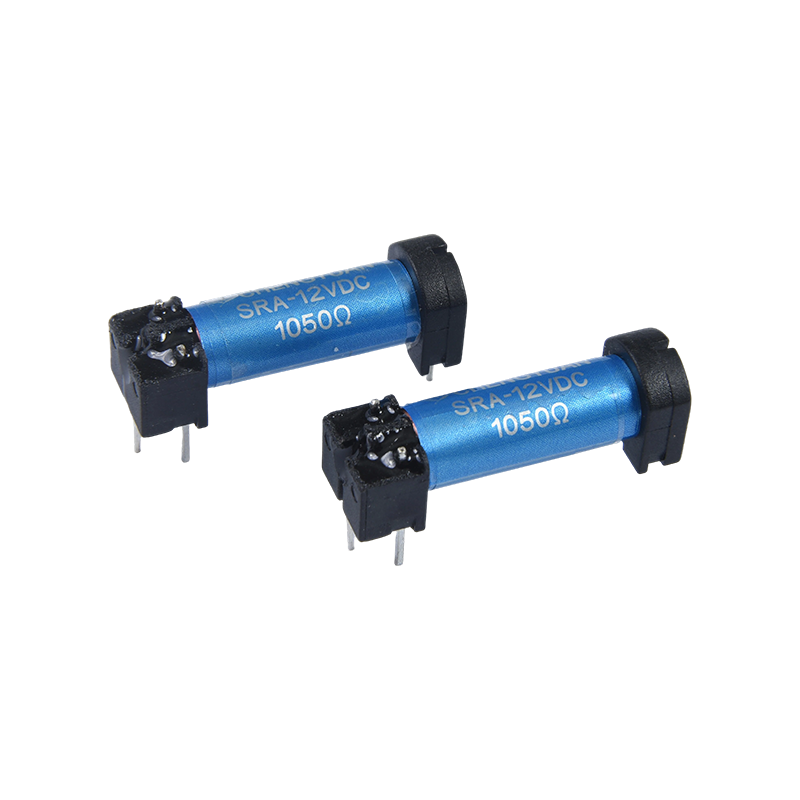

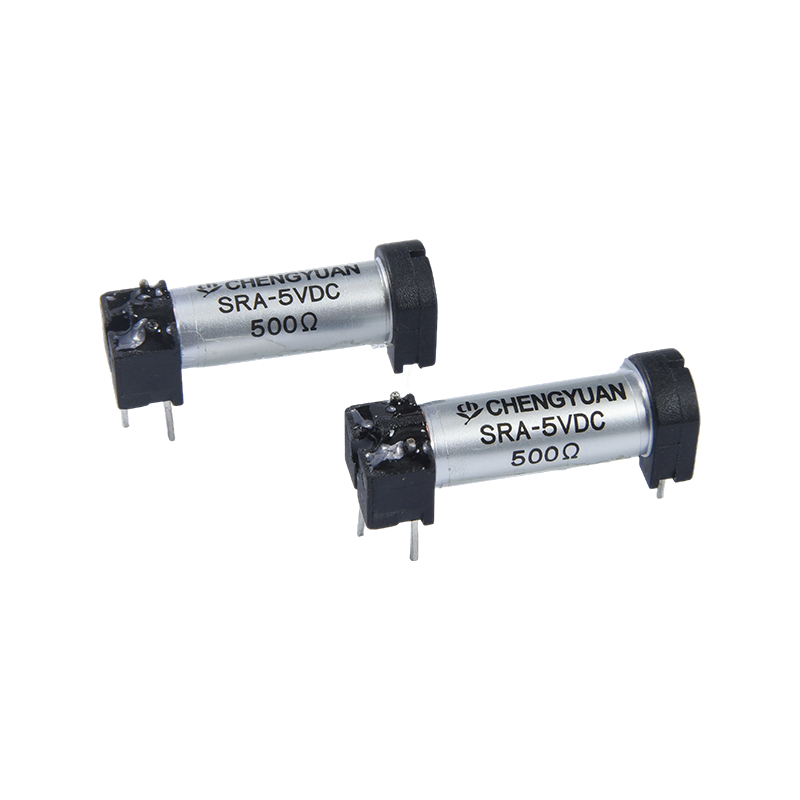

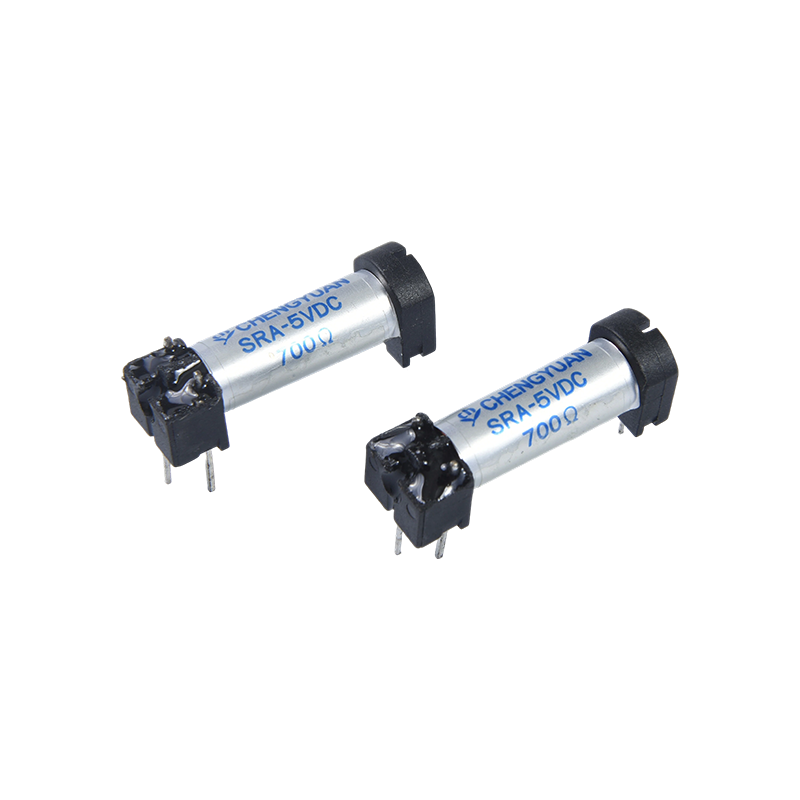

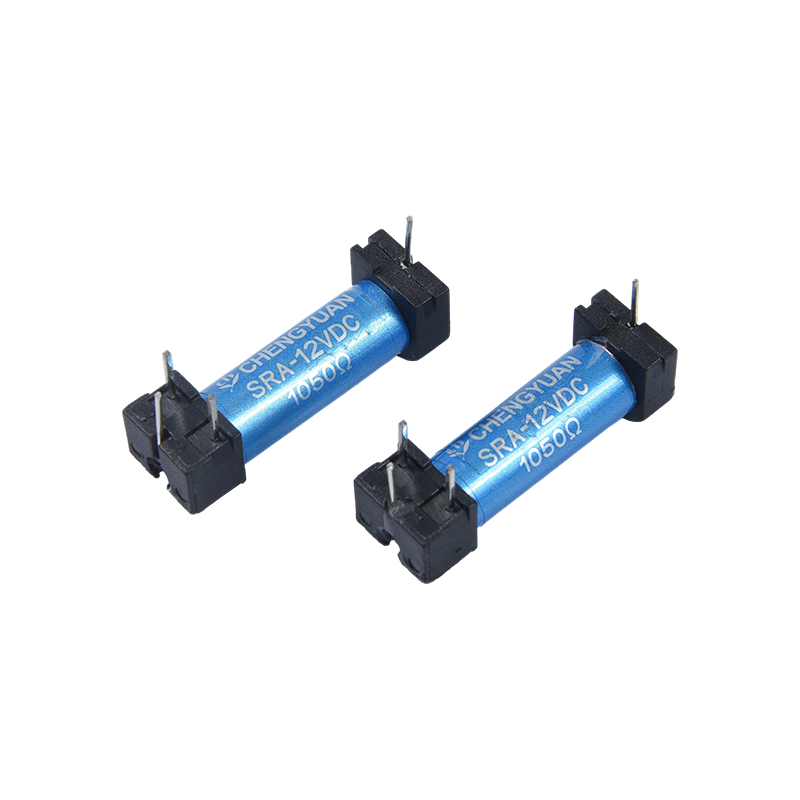

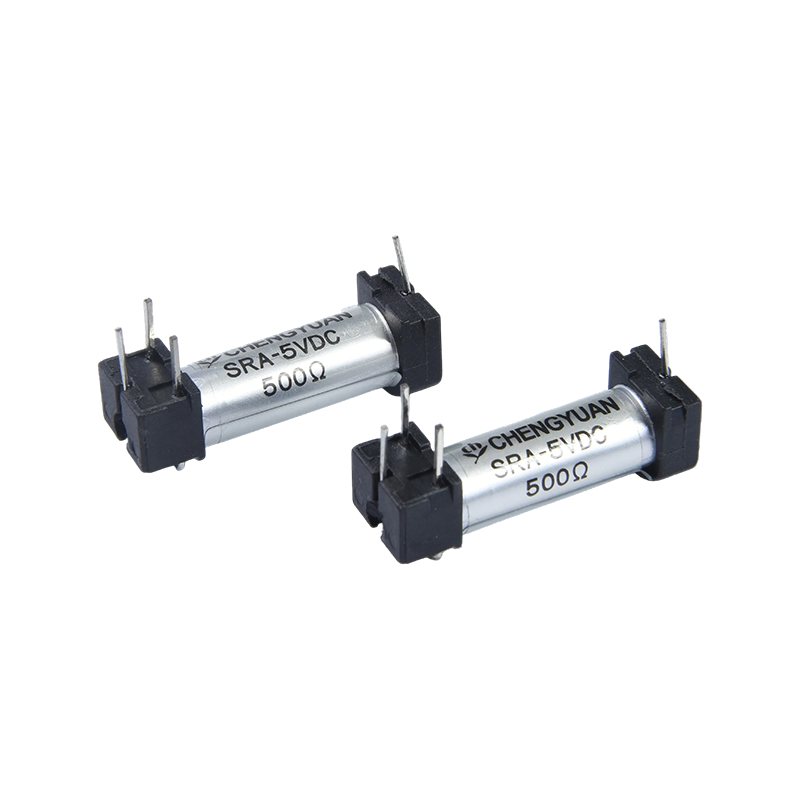

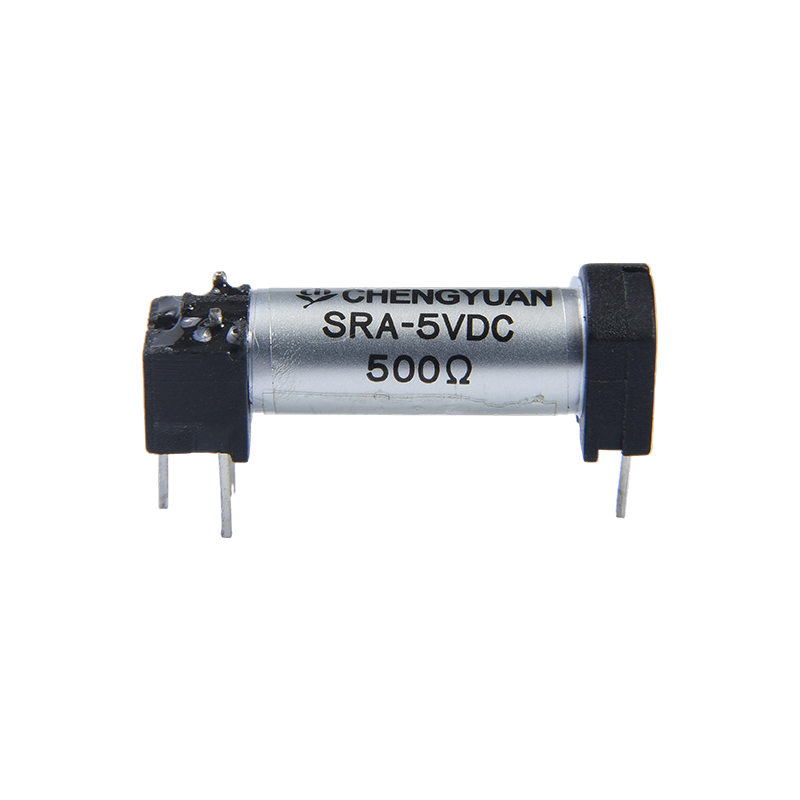

I. Caratteristiche del prodotto
1. Design miniaturizzato: dimensioni ridotte e peso leggero consentono di risparmiare spazio sulla scheda PCB, adatto a scenari di montaggio ad alta densità;
2. Installazione conveniente: Supporta la saldatura diretta su circuiti stampati, compatibile con processi di saldatura automatizzati, migliorando l'efficienza dell'assemblaggio;
3. Struttura affidabile: adotta una struttura dell'interruttore reed, che offre una forte resistenza agli urti e alle vibrazioni, garantendo un funzionamento stabile in vari ambienti.
II. Vantaggi
1. Alta sensibilità: il design ad alta sensibilità consente una risposta rapida ai segnali di controllo deboli, migliorando la precisione del controllo;
2. Basso consumo energetico: basso consumo energetico della bobina, adatto per dispositivi elettronici alimentati a batteria o a bassa potenza;
3. Forte adattabilità ambientale: eccellente resistenza agli urti e alle vibrazioni, lunga durata, riduzione dei costi di manutenzione e sostituzione delle apparecchiature;
4. Installazione e selezione flessibili: supporta la saldatura diretta del PCB, con più specifiche di impedenza della bobina disponibili per adattarsi a diversi circuiti e requisiti di installazione.

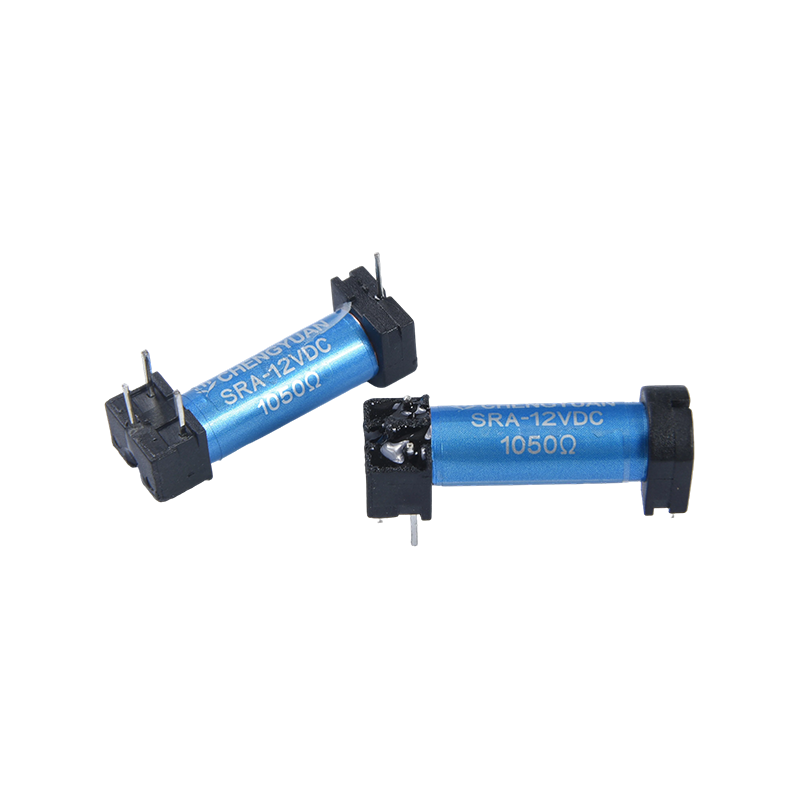

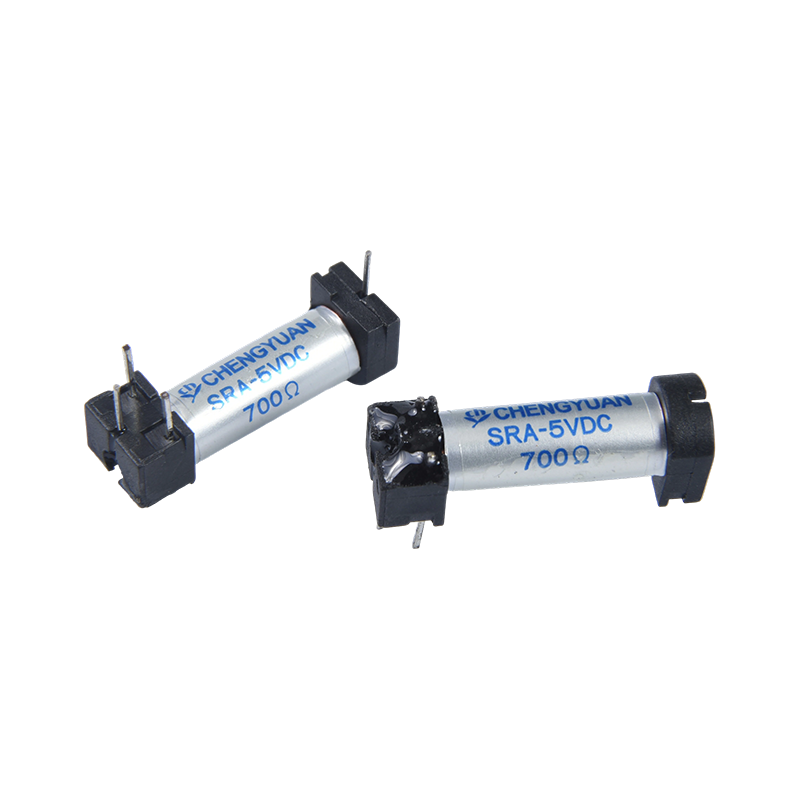

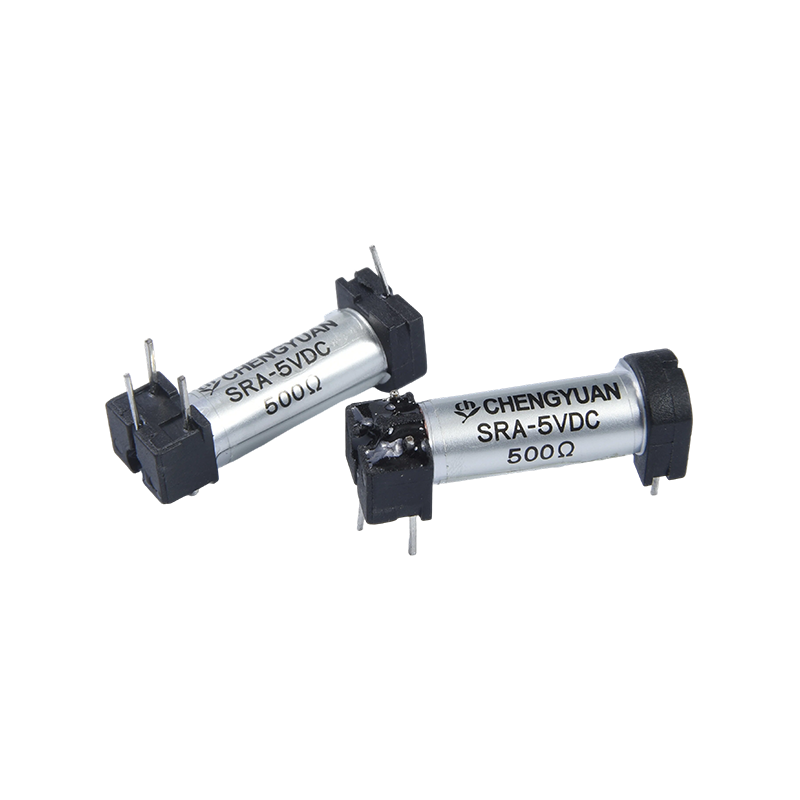

III. Il componente principale del relè reed SR, l'interruttore reed, è sigillato in un gas inerte. Il circuito viene acceso e spento magnetizzando i contatti reed tramite un campo magnetico. Le sue dimensioni ultra-ridotte, il basso consumo energetico, l'elevata sensibilità e la lunga durata sono i suoi principali vantaggi, che lo rendono adatto per applicazioni che richiedono elevata efficienza di spazio e affidabilità.
Le applicazioni tipiche includono:
Apparecchiature di comunicazione: utilizzate in combinatori, sistemi videotelefonici, ecc., per la commutazione del segnale o la protezione del circuito.
Sistemi di sicurezza: integrati in sistemi di controllo accessi, dispositivi di allarme e telecamere di sorveglianza.
Automazione industriale e vari strumenti per il test dei chip, tester automobilistici, ecc.
Apparecchiature mediche e di misurazione: grazie alla bassa generazione di calore e all'elevata stabilità, è adatta per la commutazione sensibile del segnale in strumenti di precisione o sistemi di test.
| Parametri di contatto |
| Nome del parametro | Valore del parametro |
| modello | SR |
| Materiali di contatto | Ru/Rh |
| Resistenza di contatto | ≤100 mΩ massimo (a 1 A 16 V CC) |
| Carico nominale (resistivo) | 0,1 A 125 V CA / 0,5 A 24 V CC |
| Corrente di commutazione massima | 0,5 A |
| Massima tensione di commutazione | 200 V CA |
| Massima potenza di commutazione | 10 VA (CA)/10 W (CC) |
| Parametri di prestazione |
| Tempo di pull-in (tensione nominale) | 0,55 msmassimo. |
| Tempo di rilascio | 0,2 msmassimo. |
| Resistenza di isolamento | Min 100 MΩ (a 500 V CC) |
| Resistenza dielettrica alla pressione | Da contatto a contatto: 200 V CA, 50/60 Hz per 1 minuto |
| Resistenza dielettrica alla pressione | Collegamento contatto-bobina: 1400VAC, 50/60Hz per 1 minuto |
| Resistente alle vibrazioni (durevole) | 10-55 Hz, doppia ampiezza 1,5 mm |
| Resistenza alle vibrazioni (per malfunzionamenti) | 10-55 Hz, doppia ampiezza 1,5 mm |
| Resistenza agli urti (malfunzionamento) | 20G minimo |
| Resistenza agli urti (durabilità) | 100G minimo |
| Vita meccanica | 100.000.000 di volte |
| Vita elettrica | 10.000.000 di volte |
| Temperatura ambiente | Da -40 ℃ a 85 ℃ (senza condensa) |
| peso | Circa 3g |
| Parametri della bobina (20 ℃) |
| Tensione nominale (VCC) | Corrente nominale ±10% (mA) | Resistenza bobina ±10% (Ω) | Potenza nominale | Tensione di ingresso (max.) | Tensione di rilascio (min.) | Massima tensione applicata continua |
| 3 | 0.012 | 250 | Circa 0,036 W | 75% della tensione nominale | 10% della tensione nominale | 130% della tensione nominale |
| 5 | 0.01 | 500 | Circa 0,05 W |
| 12 | 0.012 | 1000 | Circa 0,144 W |
| 24 | 0.012 | 2000 | Circa 0,288 W |
I valori sopra indicati sono valori iniziali. Non applicare continuamente la tensione massima al prodotto per più di 10 minuti per evitare il surriscaldamento della bobina.

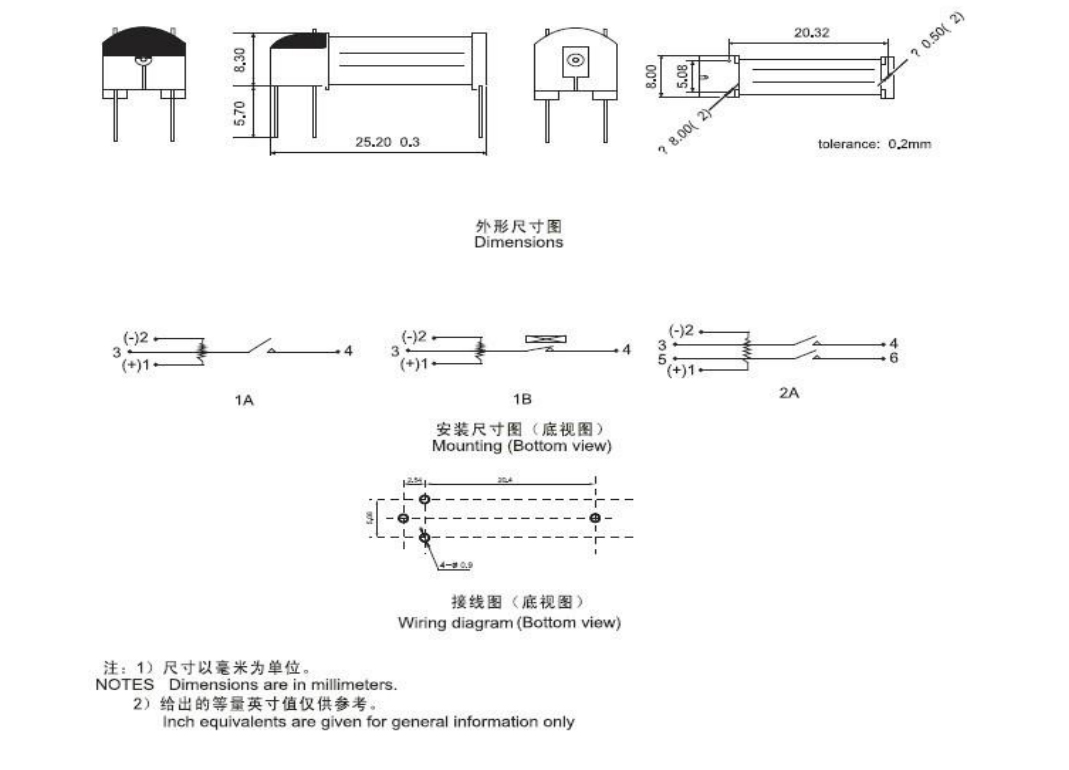

Disegno delle dimensioni generali, schema elettrico e diagramma della posizione dei fori di montaggio (unità: mm)
Marco d'ordinazione
SR-1-A-05
1 2 3 4
1: Modello: SIP
2: Numero di gruppi di contatti: 1-1 polo
3: Tipo di contatto: C (Riferimento C); H (Riferimento A); B (Riferimento B)
4: Tensione nominale: 3, 5, 12, 24 V CC
Dichiarazione di non responsabilità: le specifiche del prodotto sono solo di riferimento per il cliente e sono soggette a modifiche senza preavviso.
È impossibile per Sheng Yuan valutare tutti i parametri prestazionali richiesti per i relè in ogni specifica applicazione; pertanto, i clienti dovrebbero selezionare i prodotti che corrispondono alle loro specifiche condizioni di utilizzo. Per sigillato
relè, aprire i fori di ventilazione sull'alloggiamento dopo l'installazione e la pulizia prima dell'uso. In caso di domande, contattare Sheng Yuan per ulteriore supporto tecnico. Tuttavia, la responsabilità della scelta del prodotto spetta esclusivamente al cliente.
