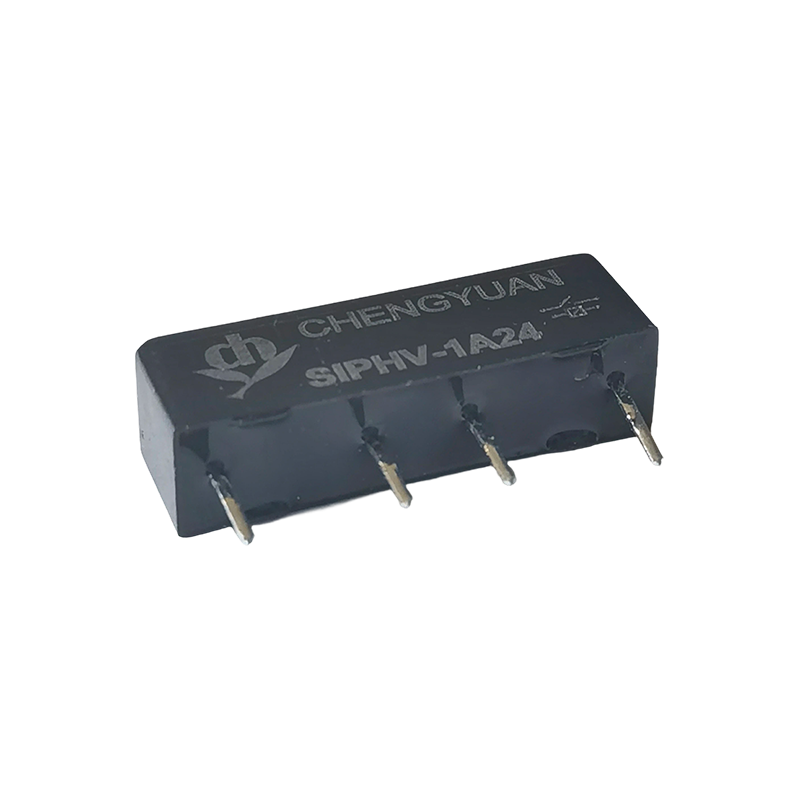

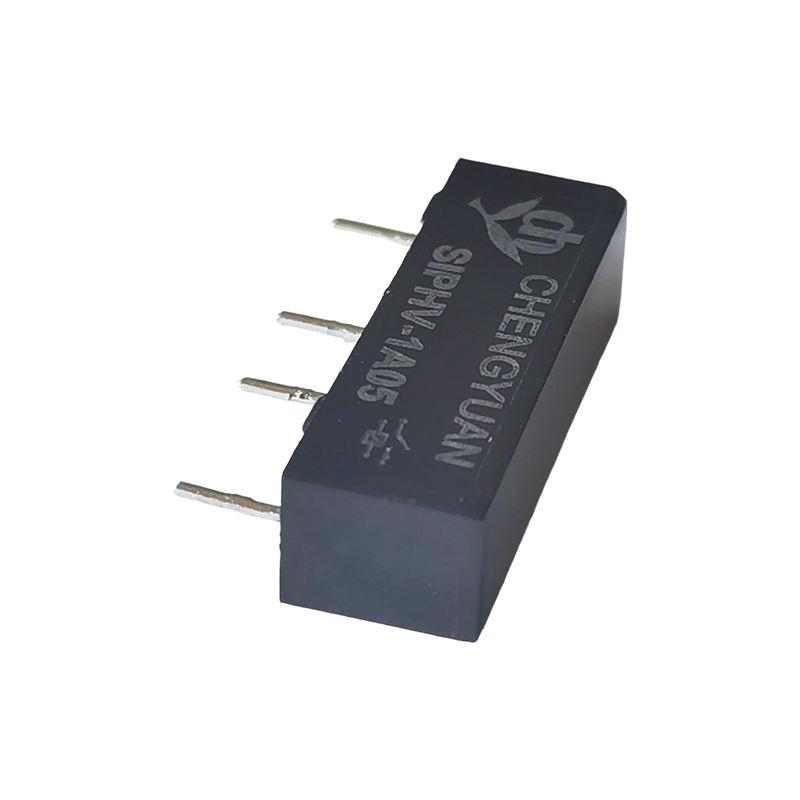

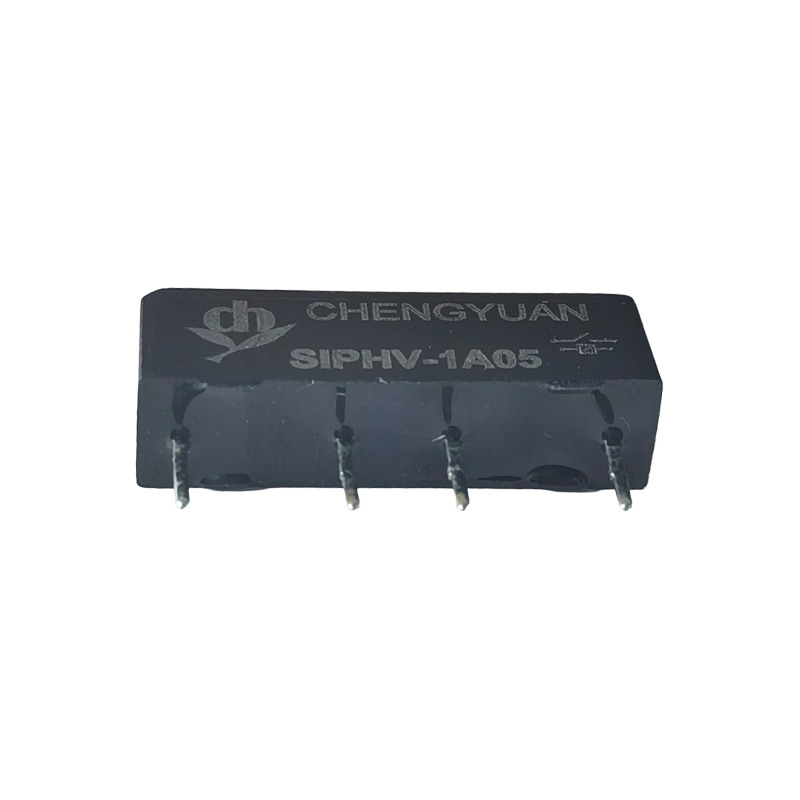

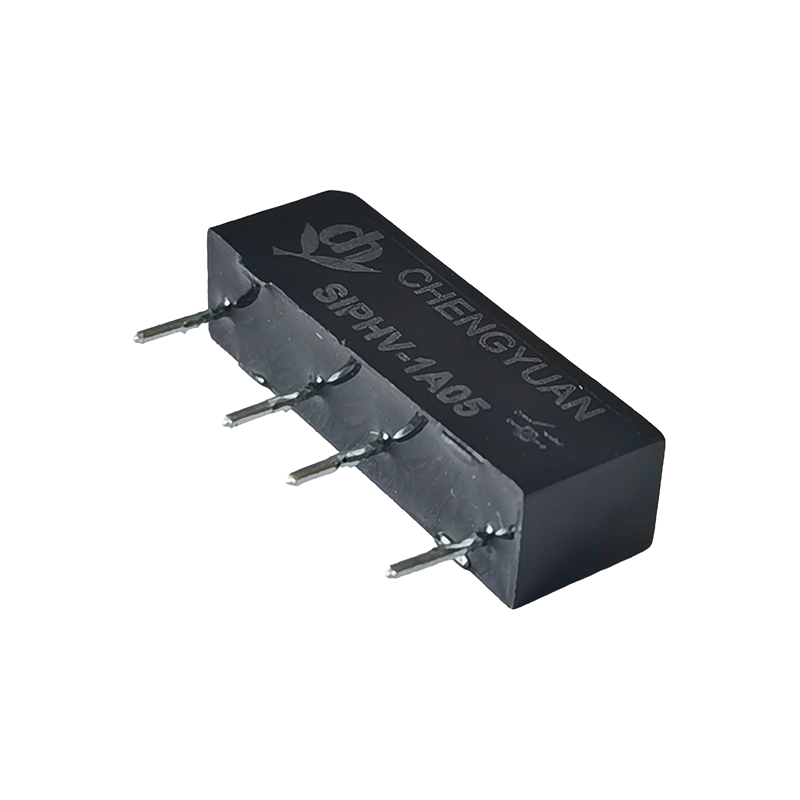

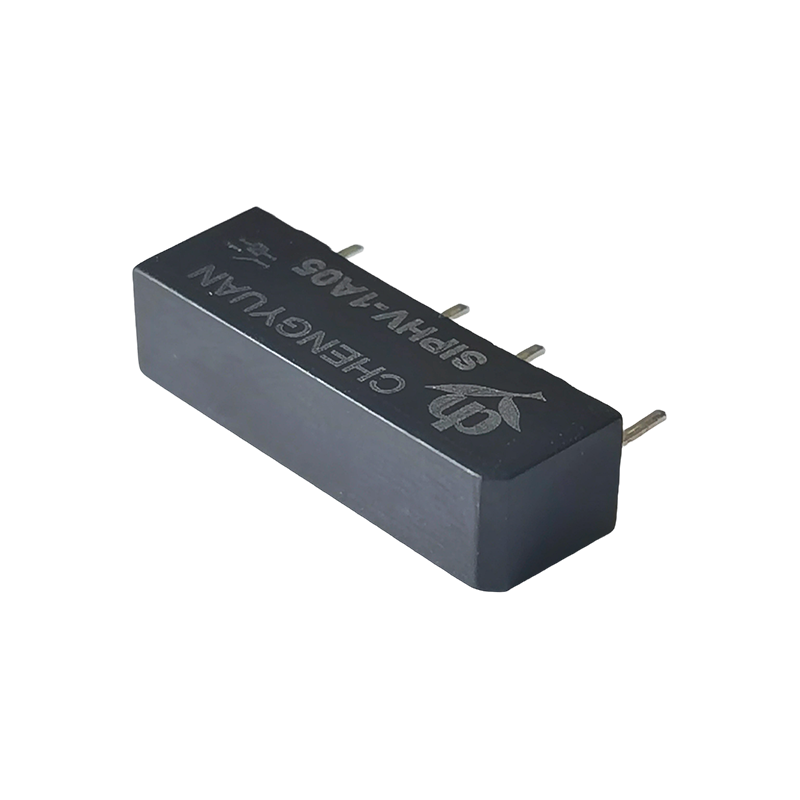

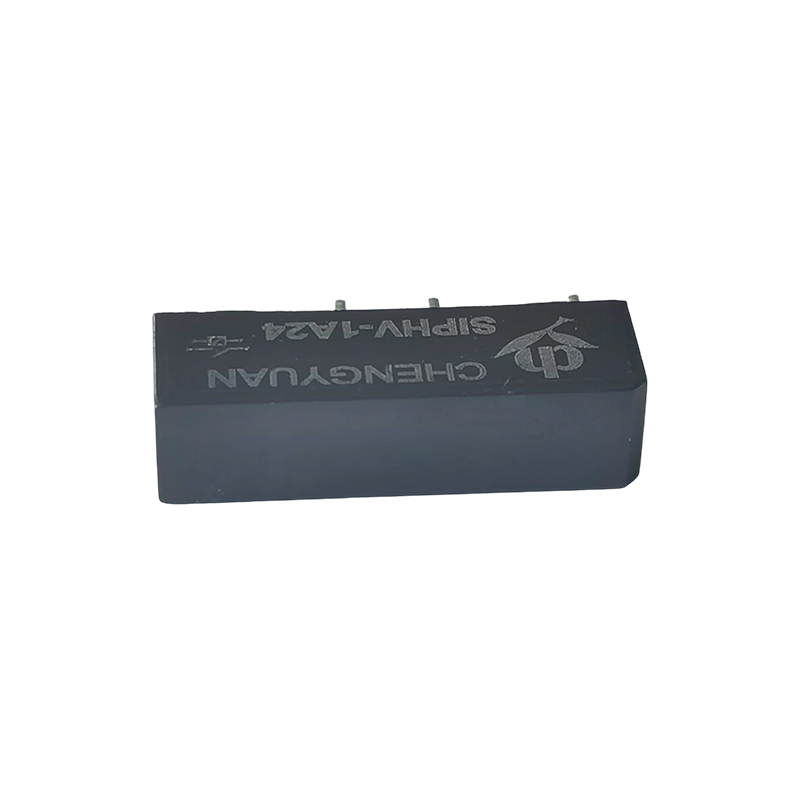

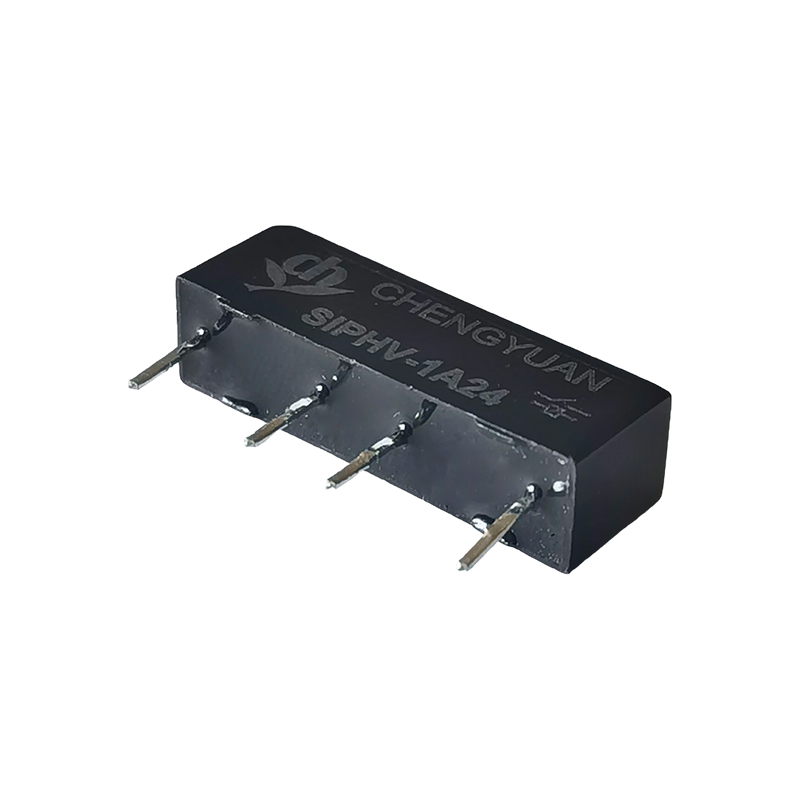

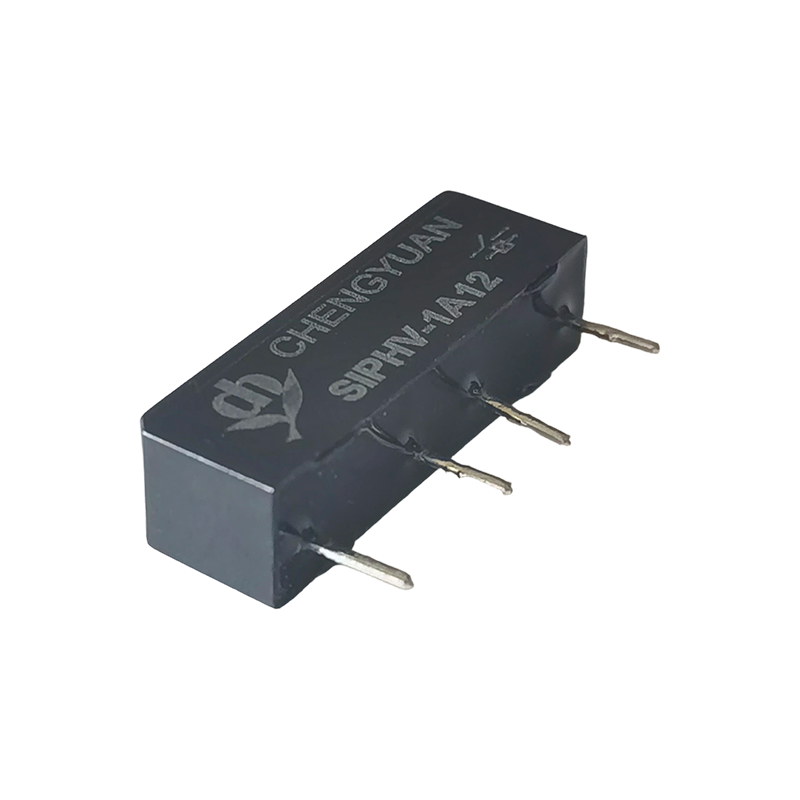

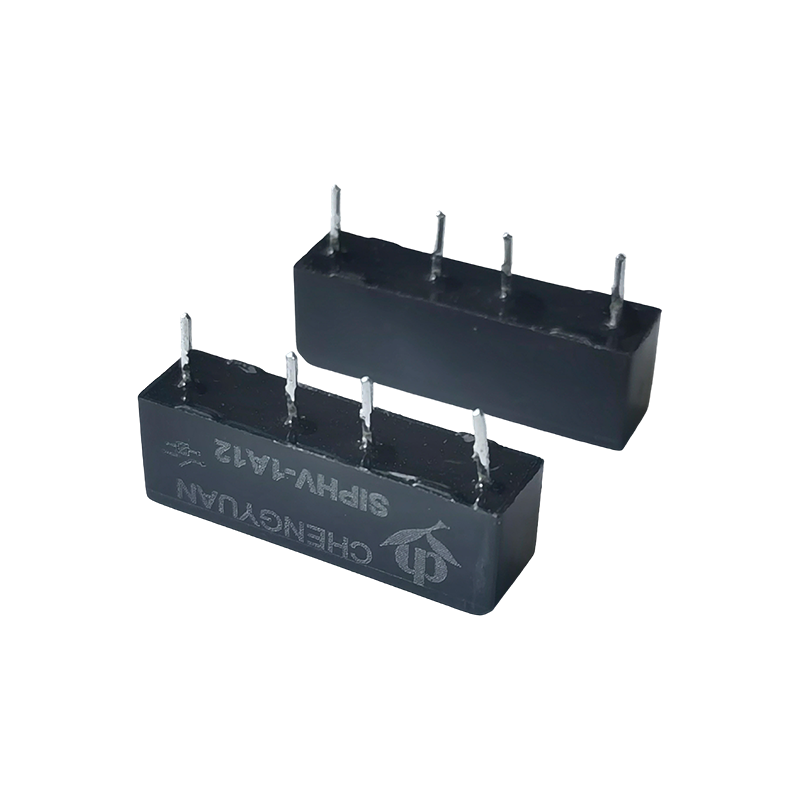

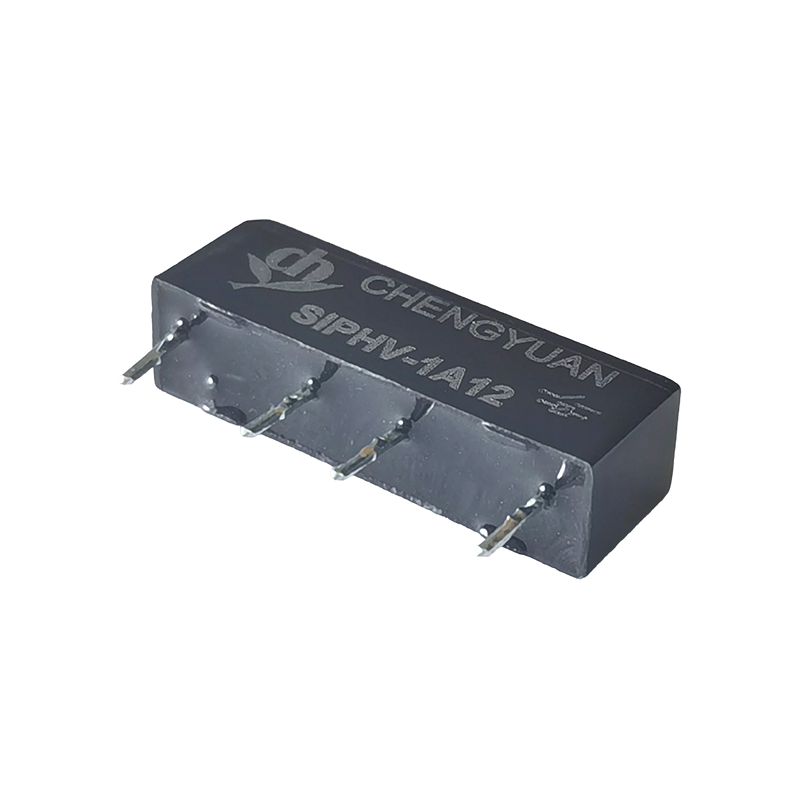

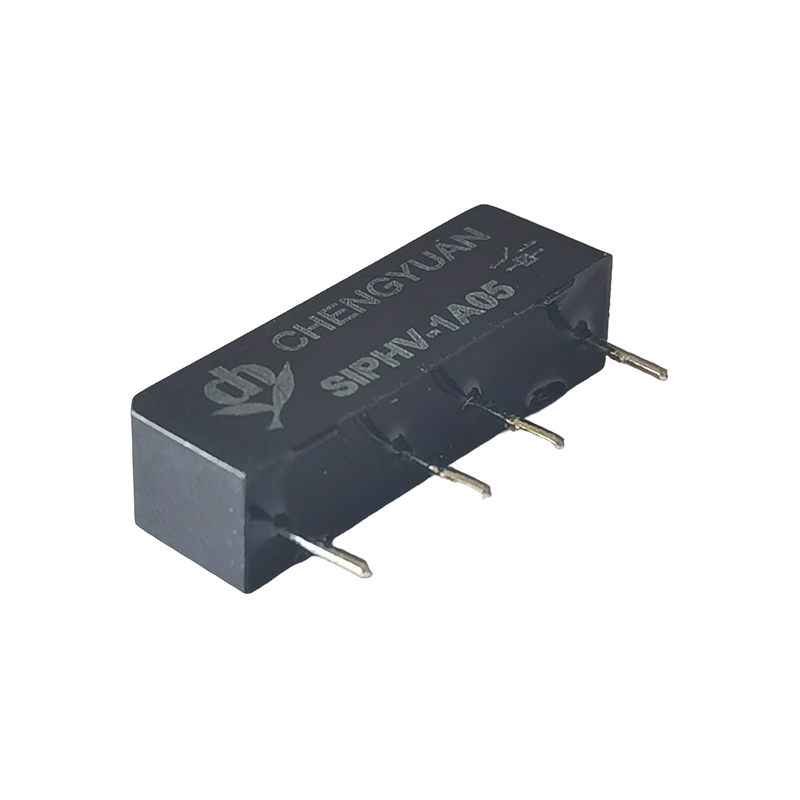

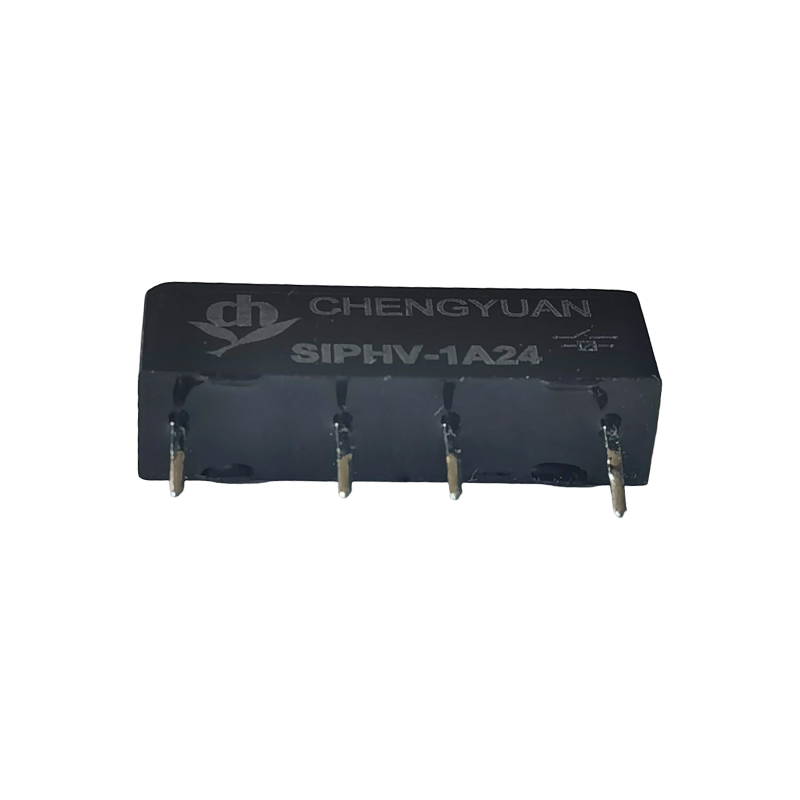

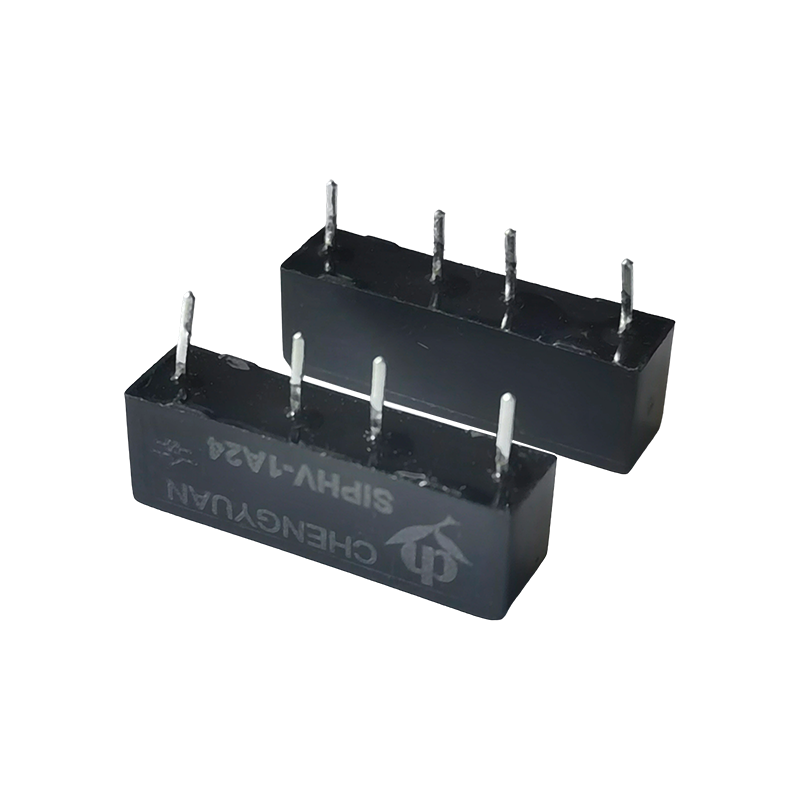

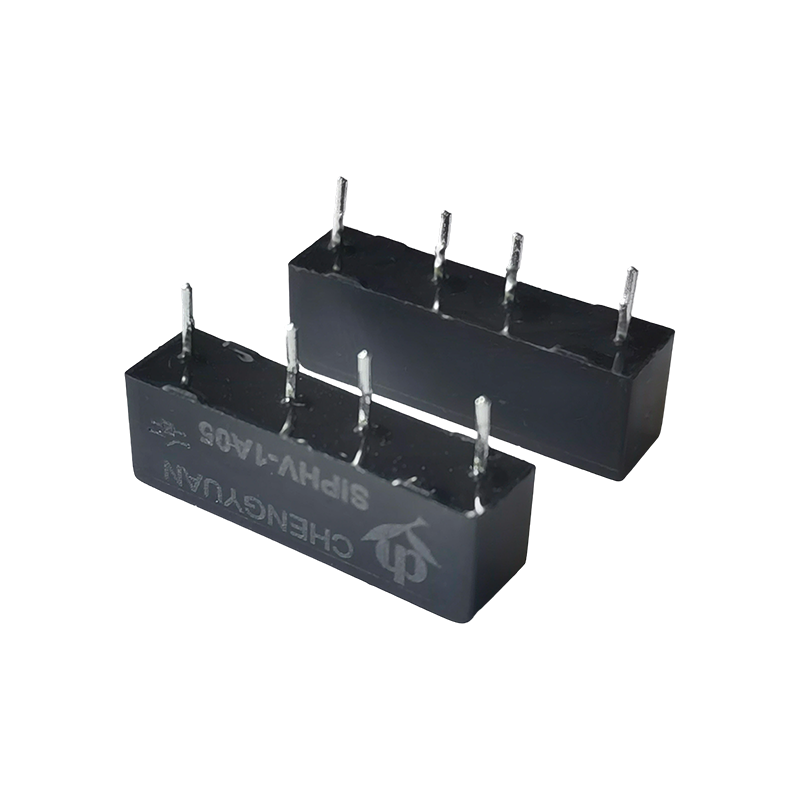

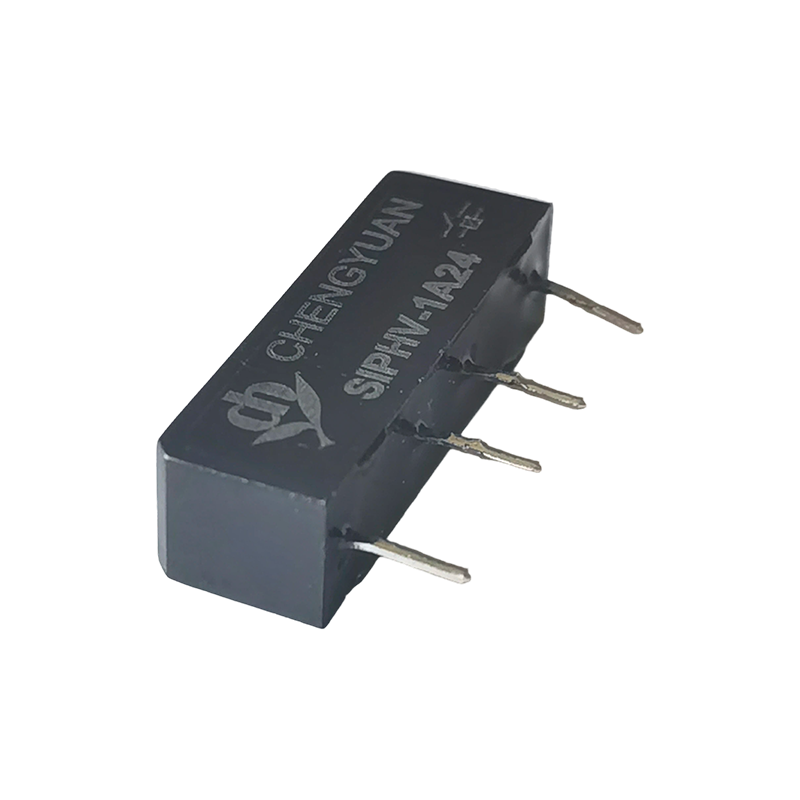

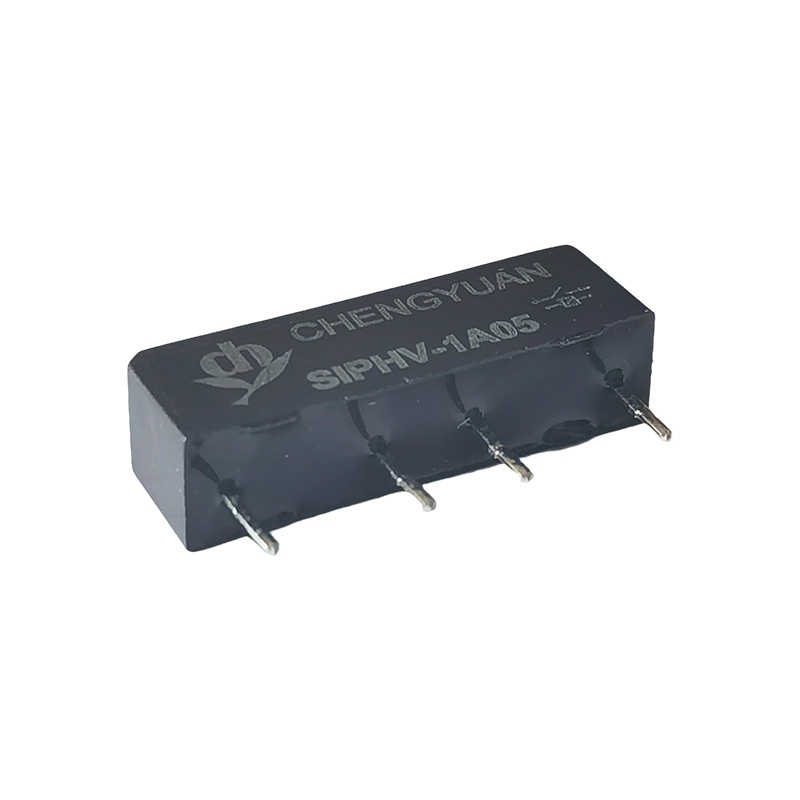

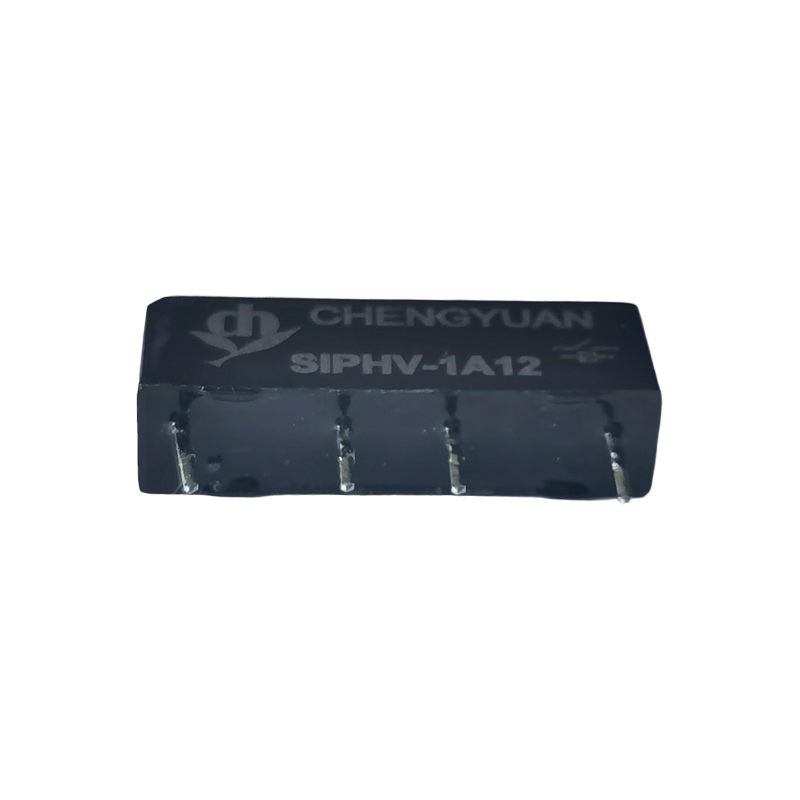

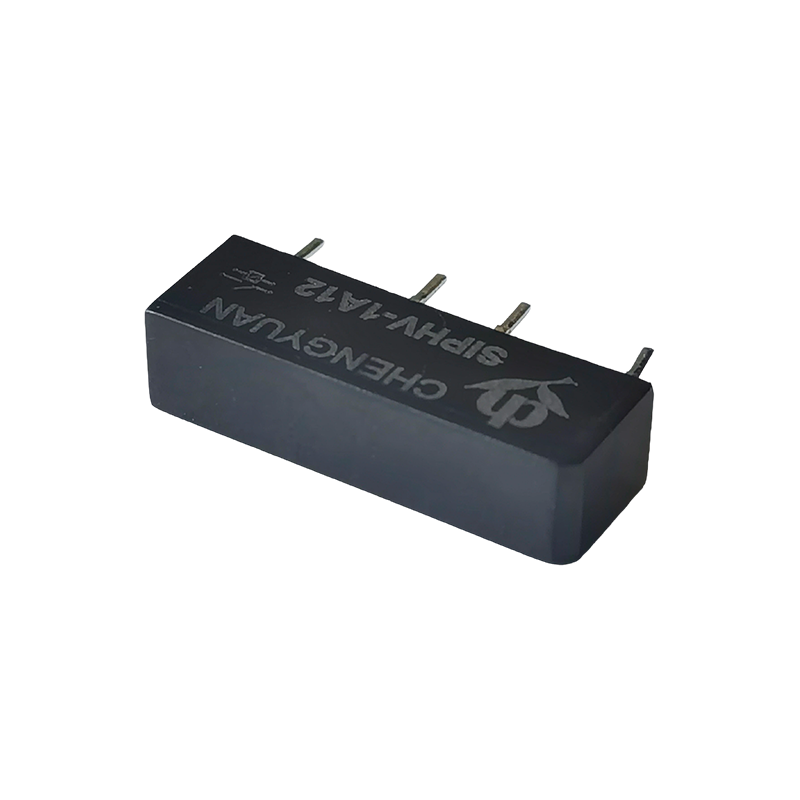

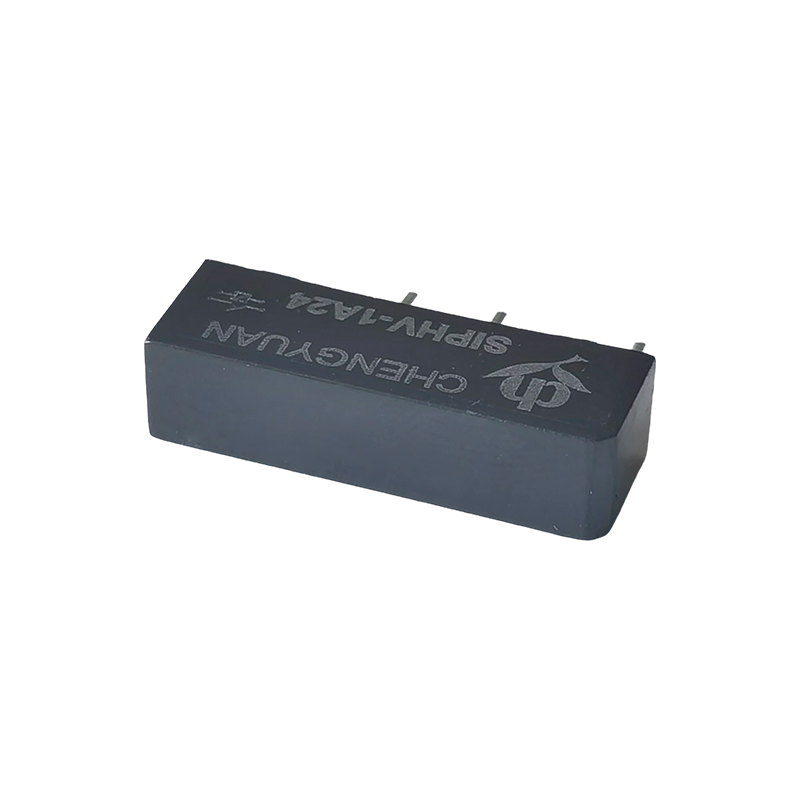

Caratteristiche del prodotto:
Resistenza ad altissima tensione: tensione nominale massima fino a 4KVDC, in grado di sopportare carichi di 1000VAC picco/VDC, superando di gran lunga il livello di resistenza di tensione dei relè tipici.
Tecnologia dell'interruttore reed: utilizza un interruttore reed come elemento di commutazione principale, offrendo un'elevata velocità di commutazione, una lunga durata e una bassa resistenza di contatto.
Packaging in miniatura: il design compatto SIP (Single In-line Package) consente di risparmiare significativamente lo spazio sulla scheda del circuito, facilitando il montaggio ad alta densità.
Montaggio diretto su PCB: progettato specificamente per schede PCB, garantisce una saldatura sicura e l'idoneità alla produzione automatizzata.
Basso consumo energetico: intervallo di tensione della bobina da 3 V CC a 24 V CC, facilmente integrabile in vari circuiti di controllo a bassa tensione.
Applicazioni tipiche:
Apparecchiature per test ad alta tensione: utilizzate in strumenti di test come tester di resistenza alla tensione e tester di isolamento per commutare e isolare segnali ad alta tensione.
Elettronica medicale: adatta per sezioni di controllo ad alta tensione in apparecchiature mediche, garantendo un isolamento sicuro.
Apparecchiature di comunicazione: utilizzate in moduli di circuito che richiedono isolamento ad alta tensione o commutazione nei sistemi di comunicazione.
Gli strumenti di misura di precisione rappresentano un componente chiave per la commutazione del segnale ad alta tensione nei sistemi di misura ad alta precisione.
Automazione industriale: utilizzata per la trasmissione del segnale e la protezione nei circuiti di controllo ad alta tensione.
| Contatta Valutazione |
| Accordo di contatto | 1A; |
| Contatta Valutazione | 100 W (tensione di commutazione massima 350 V CC, 300 V CA) |
| Tensione di commutazione massima | 1000 VCA picco/VCC |
| Corrente di commutazione massima | 1,0 A |
| Corrente di trasporto massima | 2,5 A |
| Aspettativa di vita | 5 V CC 10 mA 5X108 Op 1K V CC 1 mA 1X105 Op |
| Parametro della bobina |
| Tensione della bobina (VCC) | Resistenza della bobina Ω± 10% | Corrente normale (mA) | Tensione di rilascio VCC (min) (8% della tensione nominale) | Tensione di prelievo VCC (max) (75% della tensione nominale) |
| Valutato | Massimo |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Attenzione: 1, l'utilizzo di una tensione della bobina inferiore alla tensione nominale della bobina comprometterà il funzionamento del relè.
2, la tensione di eccitazione e di rilascio sono solo a scopo di test e non devono essere utilizzate come criteri di progettazione.
| Condizione operativa |
| Resistenza di contatto | 150 mΩ |
| Tensione di rottura | Bobina ai contatti | 4000 V CC |
| Attraverso il contatto | 4000 V CC |
| Resistenza di isolamento | Contatti aperti 1X1011Ω MIN. Contatti alla bobina 1X1011Ω MIN. |
| Capacità | Attraverso il contatto aperto | 1,0 pF |
| Contatto aperto con la bobina | 2,0 pF |
| Tempo di funzionamento | 1,0 ms |
| Tempo di rilascio | 0,25 ms |
| Temperatura operativa | -40℃-85℃ |
| Temperatura di conservazione | -40℃-105℃ |
| Temperatura di saldatura | 5 secondi massimo 260 ℃ |

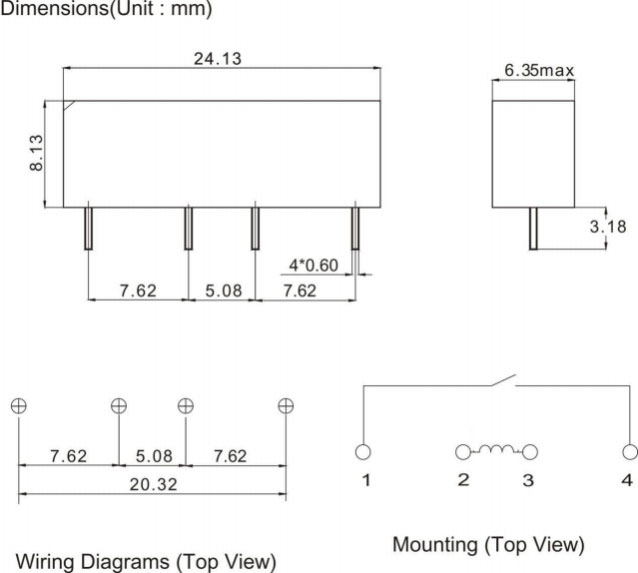

Dimensioni (mm)
| Informazioni sull'ordine |
| SIPHV - 1A 12 1 2 3 |
| 1. Codice articolo: SIPHV 2. Modulo di contatto: 1A 3.Tensione nominale della bobina (VCC): CC: 5,12,24 |
