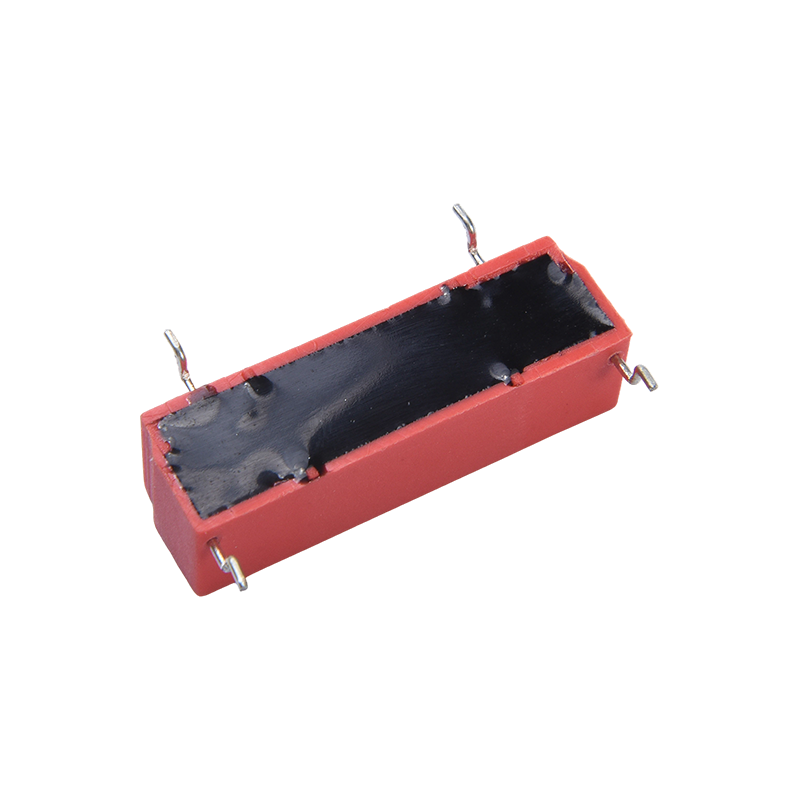

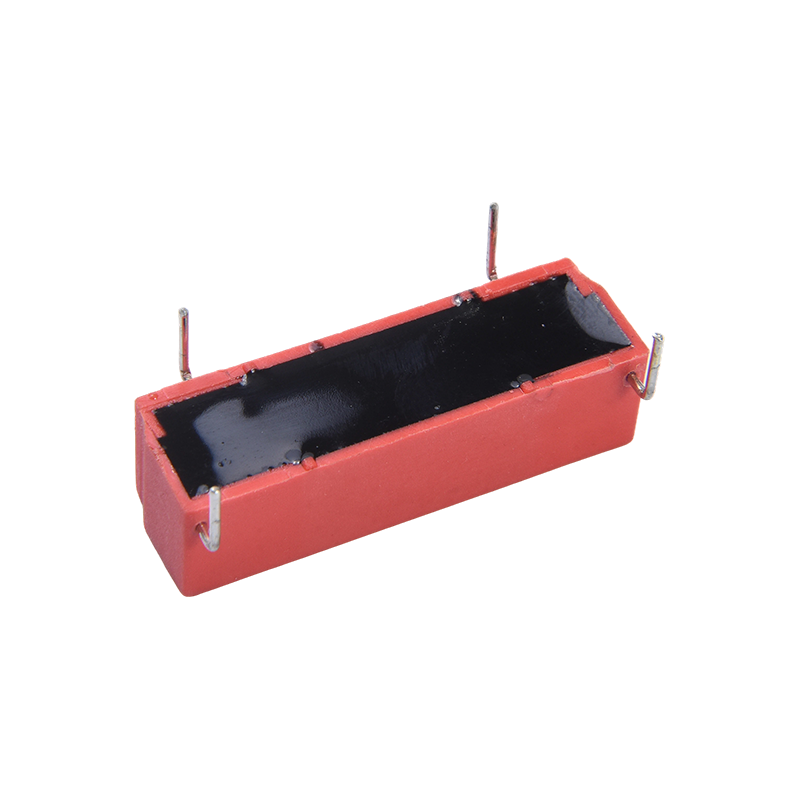

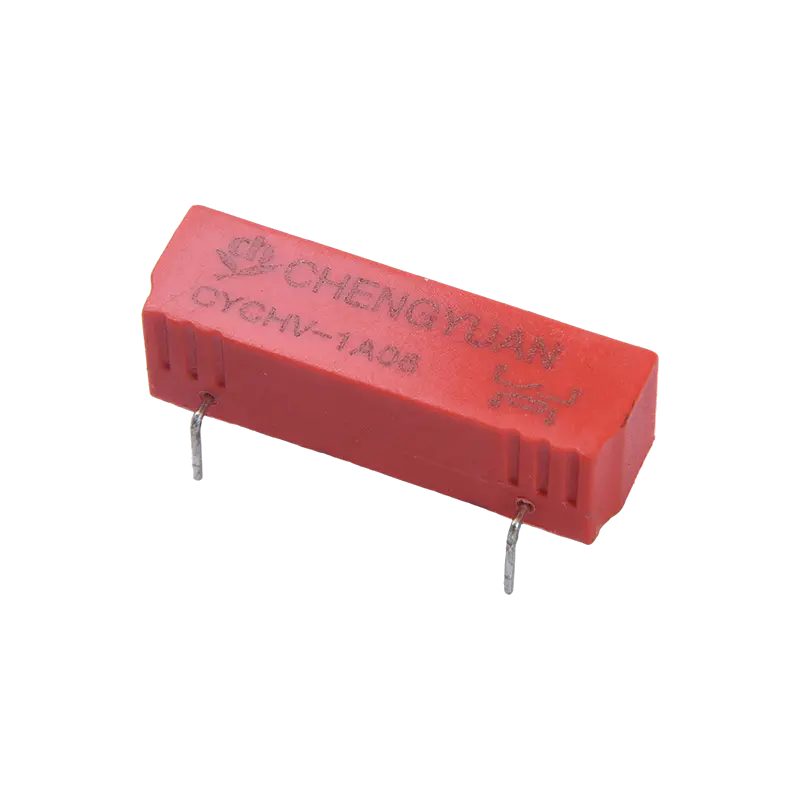

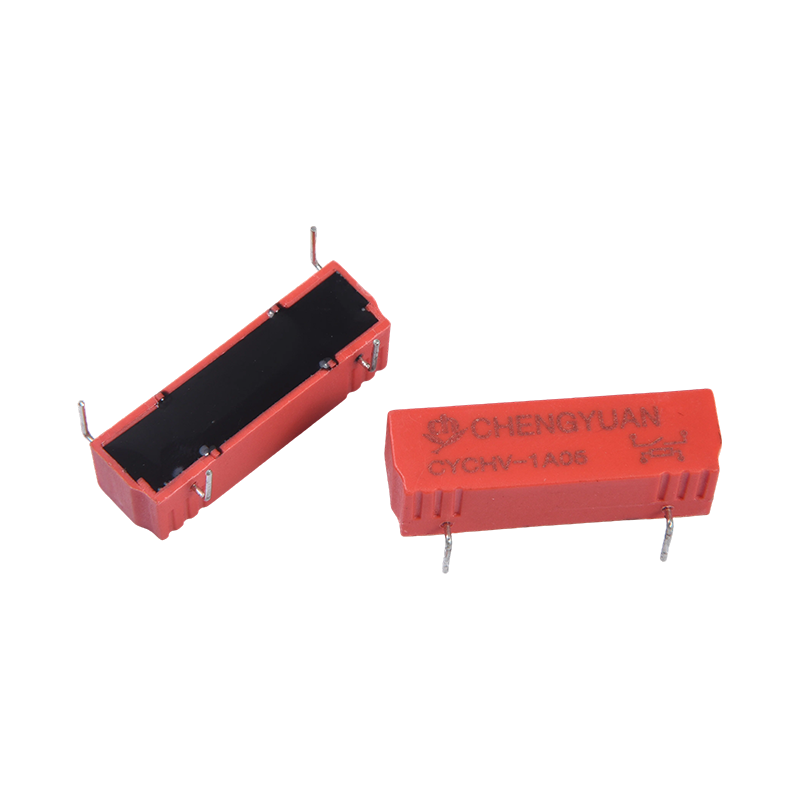

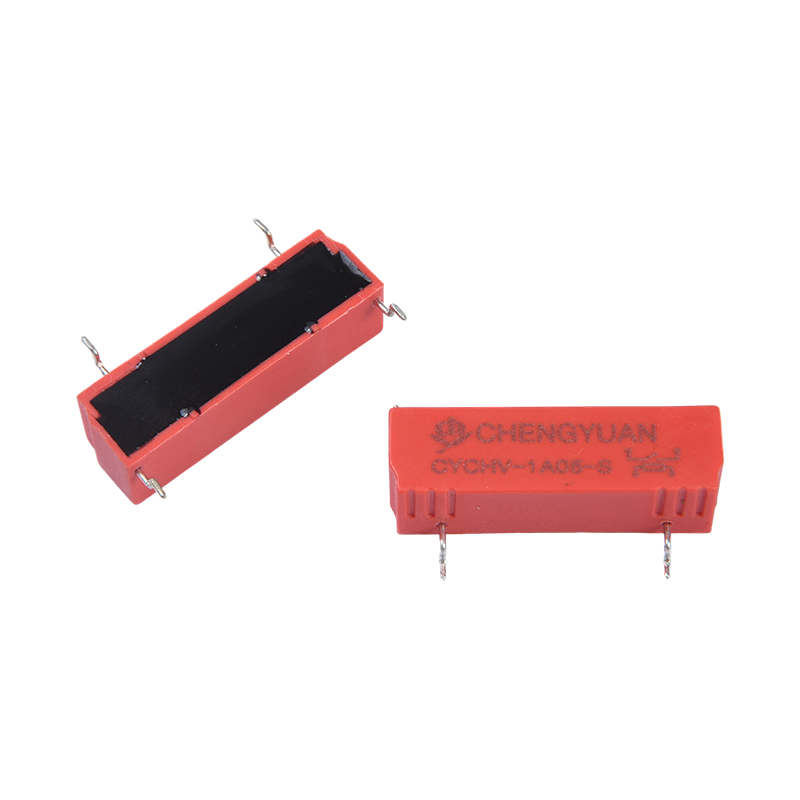

I. Struttura del prodotto e caratteristiche di installazione
1. Struttura principale: utilizza una struttura di interruttore reed magnetico a tubo di vetro sigillato, che utilizza un campo magnetico per controllare l'azione dell'interruttore reed, ottenendo un isolamento efficace dei circuiti ad alta e bassa tensione;
2. Design miniaturizzato: dimensioni compatte, adatte per il montaggio su PCB, risparmiando spazio di installazione interno e facilitando layout ad alta densità;
3. Stabilità delle prestazioni: presenta elevata sensibilità, lunga durata meccanica e forte resistenza alle interferenze ambientali, garantendo un funzionamento stabile in condizioni di lavoro complesse.
II. Funzioni principali e scenari applicabili
1. Funzioni principali: fornisce isolamento, commutazione e controllo di circuiti ad alta tensione, offrendo anche rilevamento del segnale, controllo a basso consumo energetico e funzioni di commutazione ad alta affidabilità, adatti per applicazioni a prova di esplosione/a prova di umidità;
2. Nuovo campo energetico: applicabile al rilevamento dell'isolamento e ai sistemi di gestione della corrente nei veicoli elettrici, pile di ricarica, inverter, apparecchiature di stoccaggio dell'energia, ecc.
3. Campo di prova e strumentazione: utilizzato in applicazioni di isolamento ad alta tensione per strumenti, alimentatori ad alta tensione e altri campi di prova;
4. Altri scenari ad alta tensione: adatti per apparecchiature di test automatico (ATE), dispositivi medici, fotovoltaico, stazioni base e altre applicazioni che richiedono isolamento ad alta tensione e commutazione affidabile. IV. Utilizzo dei vantaggi principali
1. Resistenza alla tensione ultraelevata: eccellenti caratteristiche di isolamento e prestazioni superiori di resistenza alla tensione tra contatti e bobine garantiscono un funzionamento sicuro in ambienti ad alta tensione.
2. Miniaturizzazione e compatibilità ad alta tensione: raggiunge capacità di commutazione ad alta tensione in dimensioni compatte, soddisfacendo le duplici esigenze di miniaturizzazione delle apparecchiature e controllo ad alta tensione;
3. Ampia gamma di applicazioni: copre molteplici campi di applicazione dell'alta tensione come nuova energia, strumenti di test, apparecchiature mediche e comunicazioni, offrendo una forte versatilità.
4. Lunga durata ed elevata affidabilità: la lunga durata meccanica, l'elevata sensibilità e le certificazioni autorevoli riducono i costi di manutenzione delle apparecchiature e i rischi di guasto.
| Contatta i dati |
| Digitare | CYCHV |
| Materiale di contatto | Leghe di rodio |
| Disposizione dei contatti | 1A |
| Resistenza al contatto | ≤ 150 mΩ max. (a 1 A 16 V CC) |
| Carico nominale (carico resistivo） | 10 mA 1500 V CC/ 15 mA 1000 V CC / 1 A 30 V CC |
| Massimo. corrente di commutazione | 1A |
| Massimo. tensione di commutazione | 1500 V CA/1000 V CC |
| Massimo. Portare corrente | 2,5 A |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | ≤ 1,5 ms Massimo. |
| Tempo di rilascio | ≤ 0,5 ms Massimo. |
| Resistenza di isolamento | Min 10000 MΩ (a 100 V CC, umidità relativa <45%) |
| Rigidità dielettrica | Tra contatti aperti: standard 3000 V CC Tipo ad alta pressione 3500 V CC |
| Tra bobina e contatto: 7000 V CC |
| Resistenza alle vibrazioni | 10-55 Hz, 20 g |
| Resistenza agli urti | 1/2 mezza onda sinusoidale, 11 ms, 3 assiali, 30 G |
| Resistenza | Resistenza meccanica （10800ops./h) | 100000000 ops.(a temperatura ambiente) |
| Durata elettrica (360ops./h) | 100000 operazioni (a temperatura ambiente) |
| Temperatura ambiente | -40℃~105℃ |
| Peso | ca. 4,5 g |
| Dati della bobina (a 20 ℃) |
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 5 | 40 | 120 | 0.2 | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
I dati mostrati sopra sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.

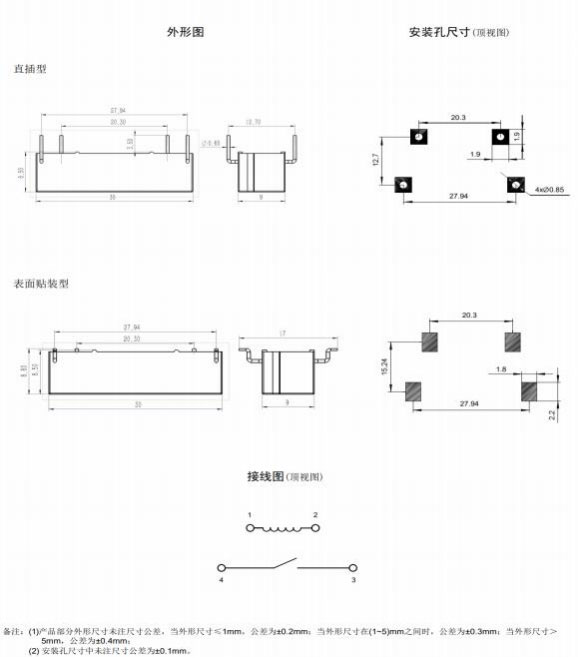

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)
Informazioni sull'ordine
CYCHV - 1 A - 12 V CC - S - XX
1 2 3 4 5 6
1:Tipo:CYCHV
2: Numero di poli: 1-1 Polo
3: Disposizione di contatto: A Da A
4: Tensione nominale: 5,12,24 V CC
5： Forma di montaggio: （THT) ; S（ SMT）
6: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non siamo riusciti a valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero trovarsi nella posizione giusta per scegliere
prodotto adatto alla propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto deve essere utilizzato.
