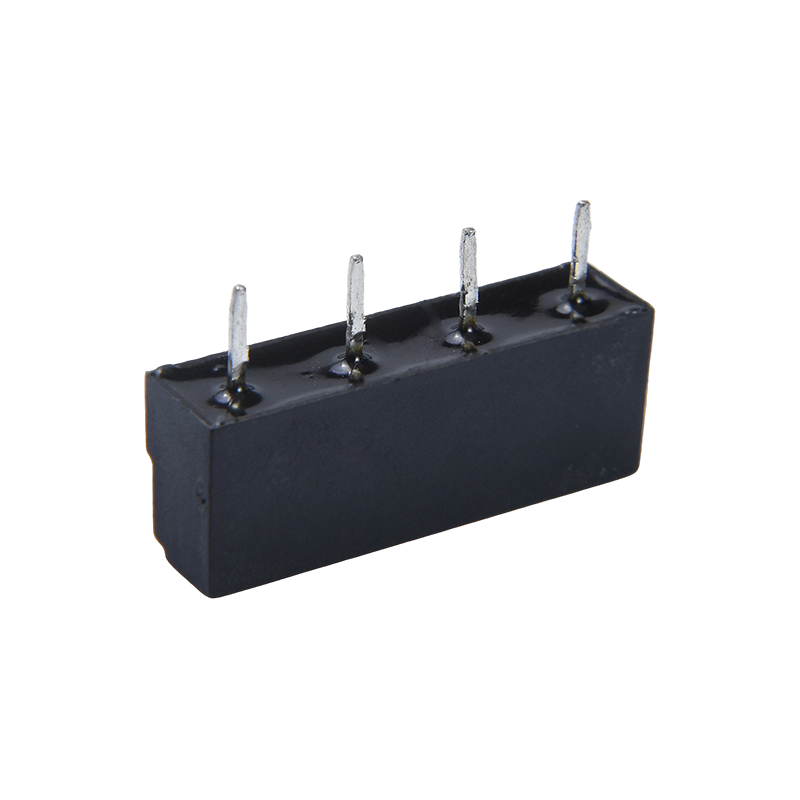

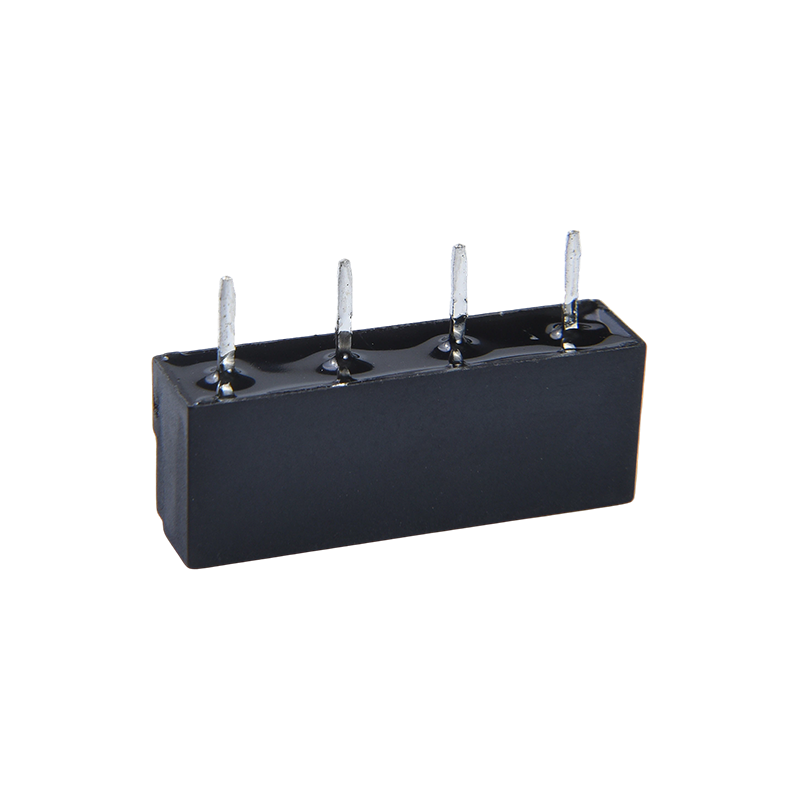

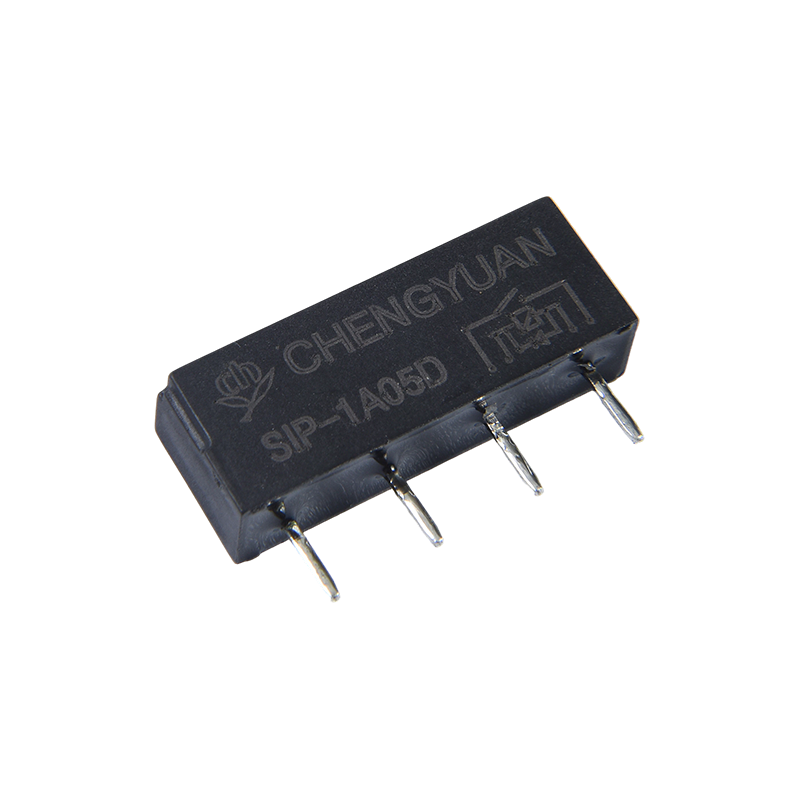

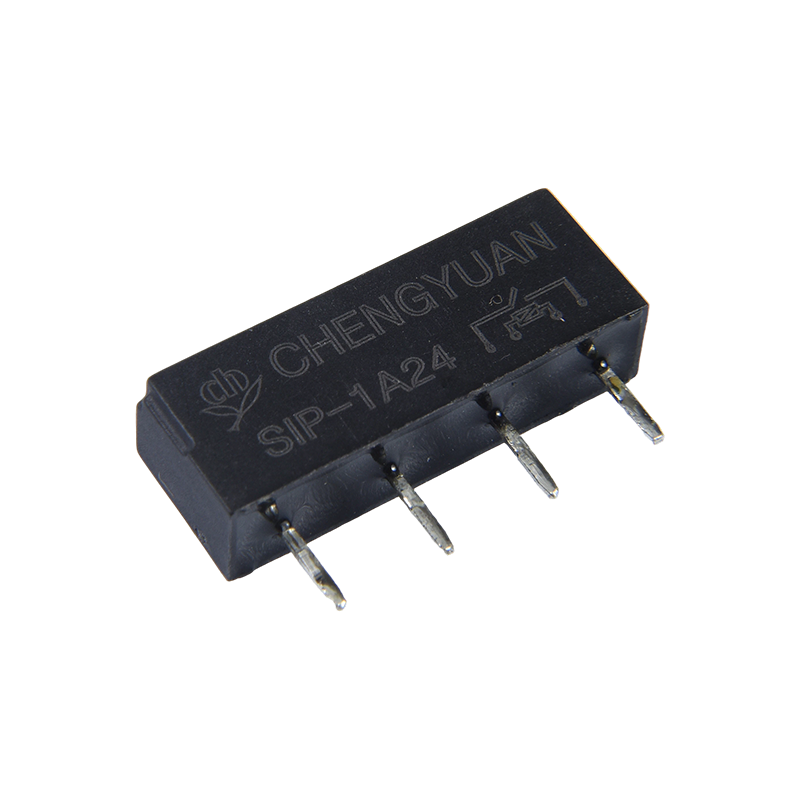

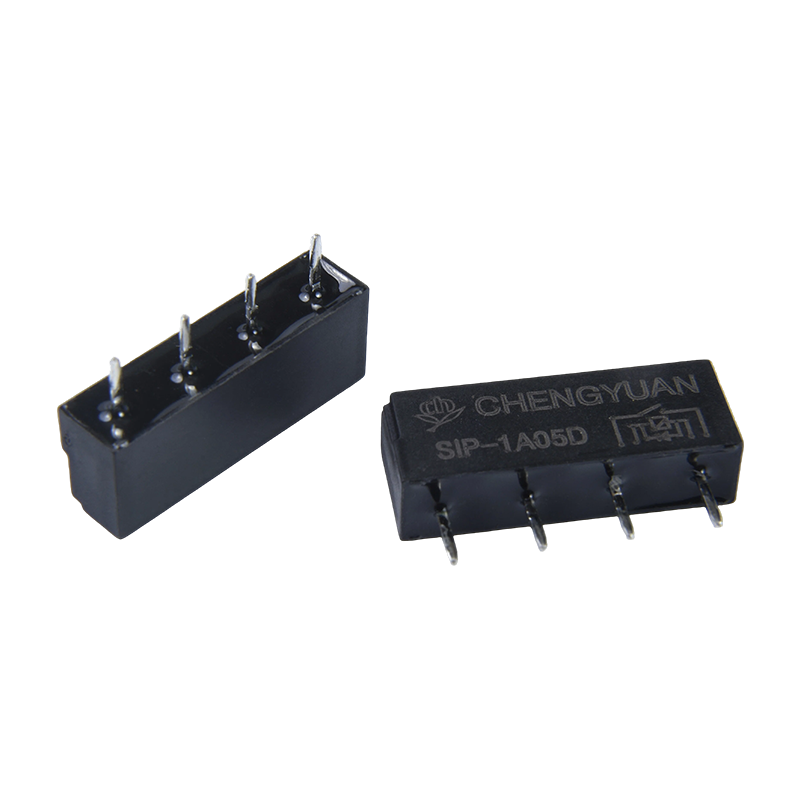

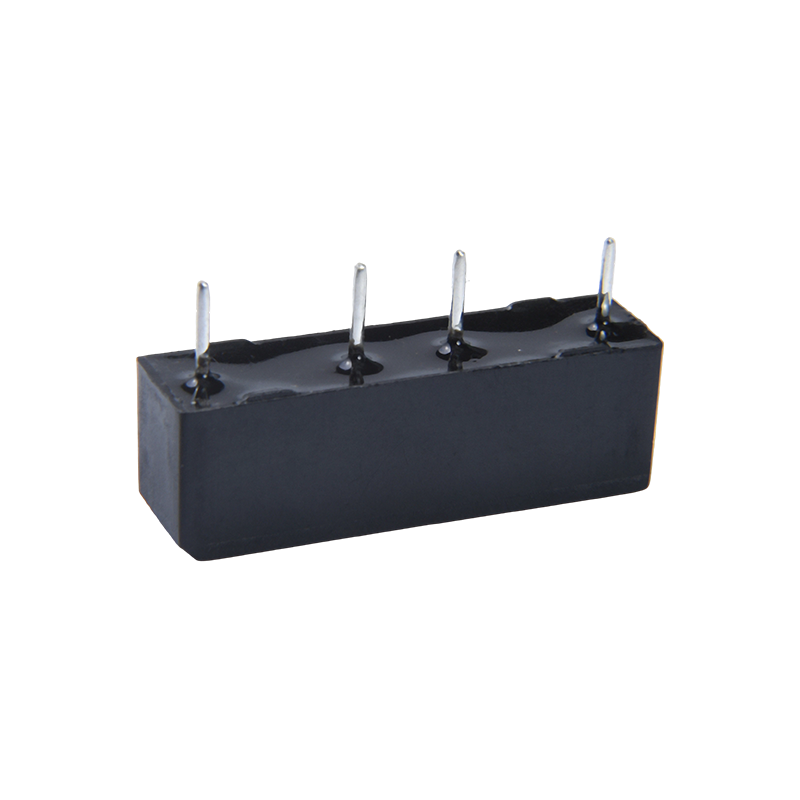

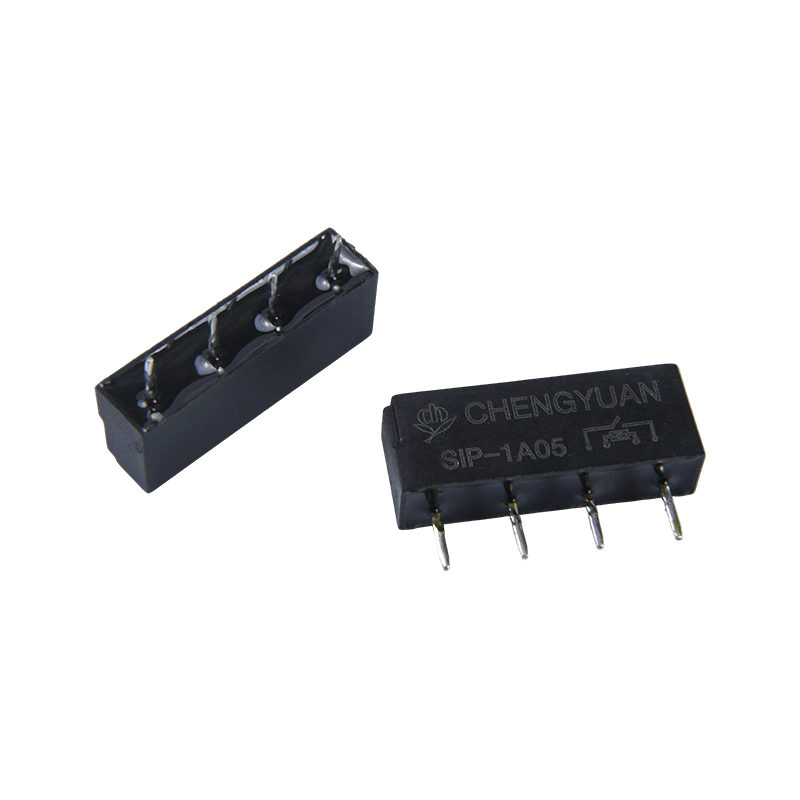

1. Vantaggi
Contatti completamente sigillati: l'interruttore reed è sigillato in un gas inerte, proteggendo i contatti da polvere e ossidazione, fornendo una resistenza di contatto stabile a lungo termine e un'affidabilità estremamente elevata.
Prestazioni di commutazione ad alta velocità: la massa ridotta dell'interruttore reed consente un funzionamento rapido (il tempo di commutazione è generalmente in millisecondi), adatto per applicazioni che richiedono un rapido campionamento o commutazione del segnale.
Basso consumo energetico ed elevato isolamento: basso consumo energetico della bobina, elevata resistenza di isolamento e tenuta alla tensione tra contatti e bobina, ottenendo un eccellente isolamento del segnale e capacità anti-interferenza.
2. Caratteristiche principali
Capacità del contatto: 0,5 A a 125 V CA/24 V CC, progettato specificamente per la commutazione di segnali di basso livello, segnali di sensori o piccoli carichi di corrente.
Pacchetto compatto: design dei pin SIP (Single In-line Package) con spaziatura dei pin standard, che consente di risparmiare spazio sul PCB e di facilitare l'assemblaggio o l'inserimento automatizzato.
Ampia tensione di pilotaggio: la bobina supporta una tensione da 3 a 24 V CC, compatibile con livelli logici comuni e tensioni di controllo.
Lunga durata: grazie alla protezione sigillata, la vita meccanica ed elettrica sotto carico nominale è significativamente più elevata rispetto ai relè elettromagnetici di tipo aperto della stessa dimensione.
3. Principali applicazioni
Apparecchiature di test e misurazione: utilizzate in multimetri ad alta precisione, schede di acquisizione dati e apparecchiature di test automatico (ATE) per la commutazione e il multiplexing del percorso del segnale.
Comunicazione e sicurezza: integrati in interruttori programmabili, sistemi di allarme di sicurezza e sistemi di controllo degli accessi per l'isolamento del segnale e circuiti di commutazione dell'interfaccia.
Elettronica medica: utilizzata nelle apparecchiature di monitoraggio medico per commutare segnali analogici di basso livello come segnali bioelettrici, che richiedono isolamento elevato e basso rumore.
Isolamento del segnale di controllo industriale: nei moduli di ingresso analogici PLC e nelle interfacce dei sensori, fornisce isolamento elettrico e protezione tra i segnali di campo e i sistemi di controllo.
Contatta i dati
| Digitare | SORSO |
| Materiale di contatto | Ru/Rh |
| Resistenza al contatto | ≤ 100 mΩ max. (a 1 A 16 V CC) |
| Carico nominale (carico resistivo） | 0,1 A 125 V CA /0,5 A 24 V CC |
| Massimo. corrente di commutazione | 0,5 A |
| Massimo. tensione di commutazione | 200 V CA |
| Massimo. potenza di commutazione | 10 VA (CA)/10 W (CC) |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 0,55 ms massimo. |
| Tempo di rilascio | 0,2 ms massimo. |
| Resistenza di isolamento | Min 100 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 200 V CA, 50/60 Hz per 1 minuto |
| Tra bobina e contatto: 1400 V CA, 50/60 Hz per 1 minuto |
| Resistenza alle vibrazioni | Distruttivo | 10-55Hz, alla doppia ampiezza di 1,5 mm |
| Funzionale | 10-55Hz, alla doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 20G min |
| Distruttivo | 100G min |
| Resistenza | Resistenza meccanica （10800ops./h) | 100000000 ops.(a temperatura ambiente) |
| Durata elettrica (360 ops./h) | 1.0000.000 di operazioni (a temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃(senza condensa) |
| Peso | ca. 1,6 g |
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 3 | 0.012 | 250 | Circa 0,036 W | 75% del nominale tensione | 10% del nominale tensione | 130% della tensione nominale |
| 5 | 0.01 | 500 | Circa 0,05 W |
| 12 | 0.012 | 1000 | Circa 0,144 W |
| 24 | 0.012 | 2000 | Circa 0,288 W |
I dati sopra riportati sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.

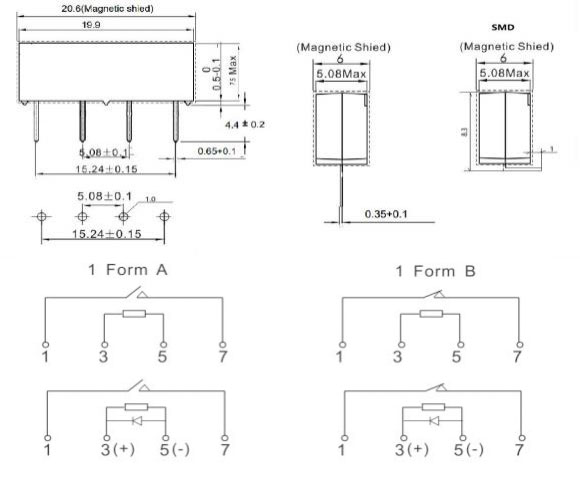

Dimensioni contorno, schema elettrico, layout PCB (unità: mm)
Informazioni sull'ordine
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: Digitare: SIP
2: Numero di poli: 1-1 polo
3: Disposizione dei contatti: C Da C ; H Da A ; B Da B
4: Voltaggio nominale: 3,5, 12, 24 V CC
5: Soppressione transitoria della bobina: DCon diodo; NIL: standard
6: Con copertura schermante: M ， NIL Standard
7: SMD, standard NIL
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non abbiamo potuto valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero essere nella posizione giusta per scegliere
Prodotto adatto alla propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto utilizzare.
