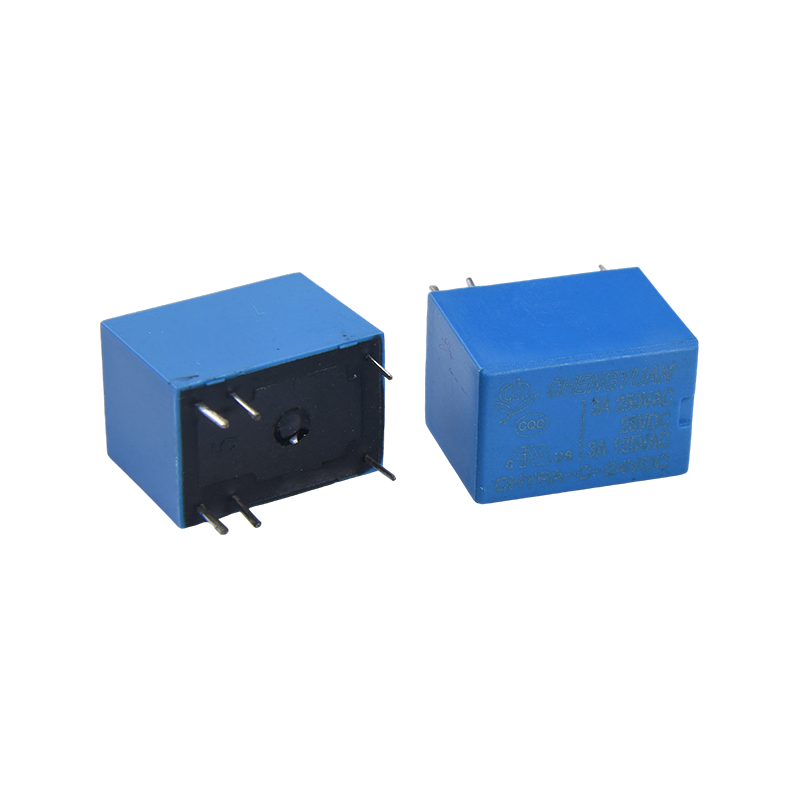

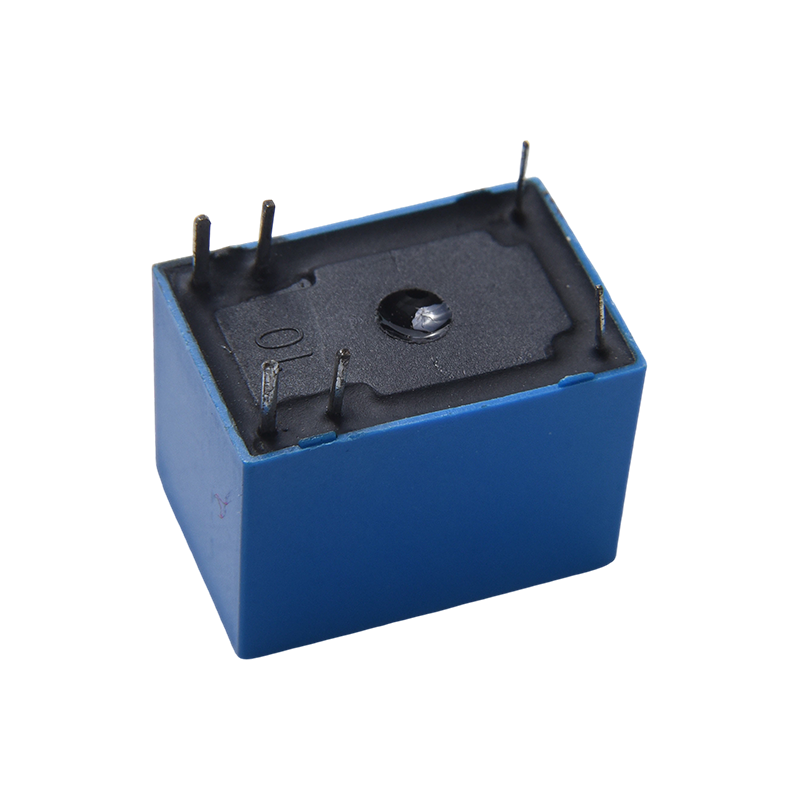

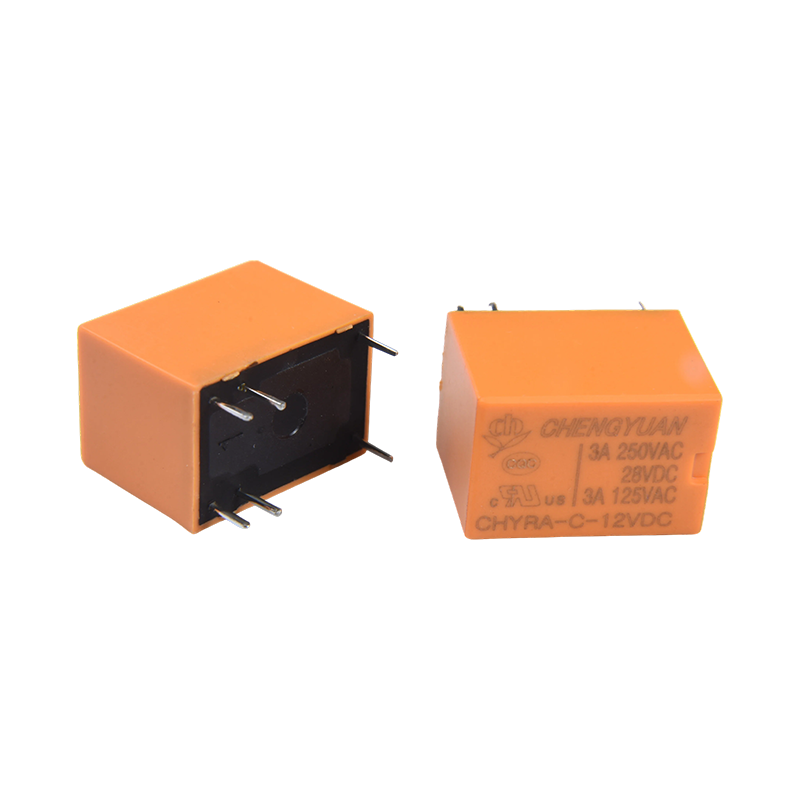

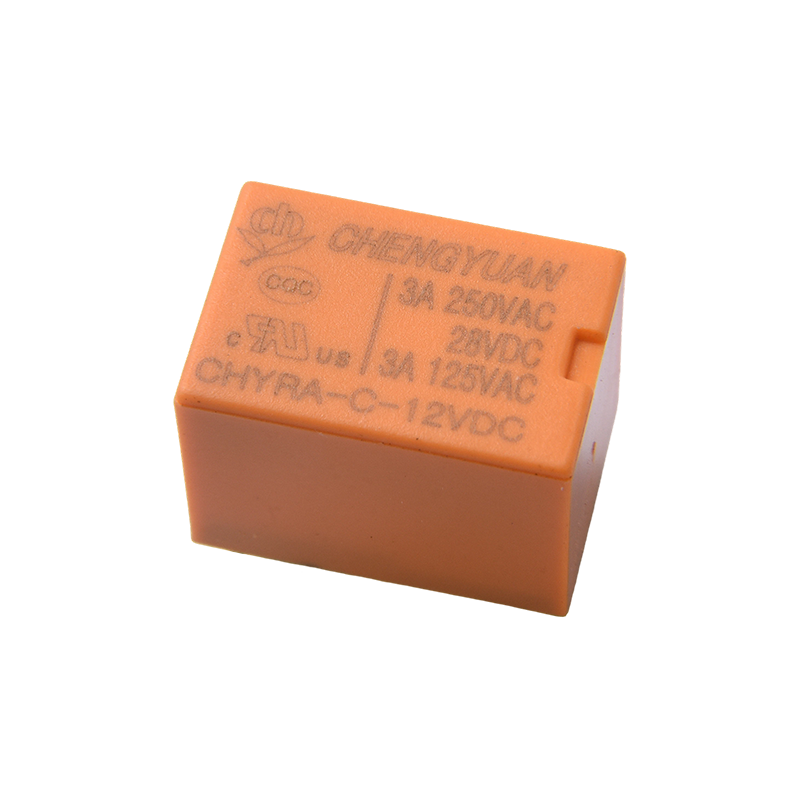

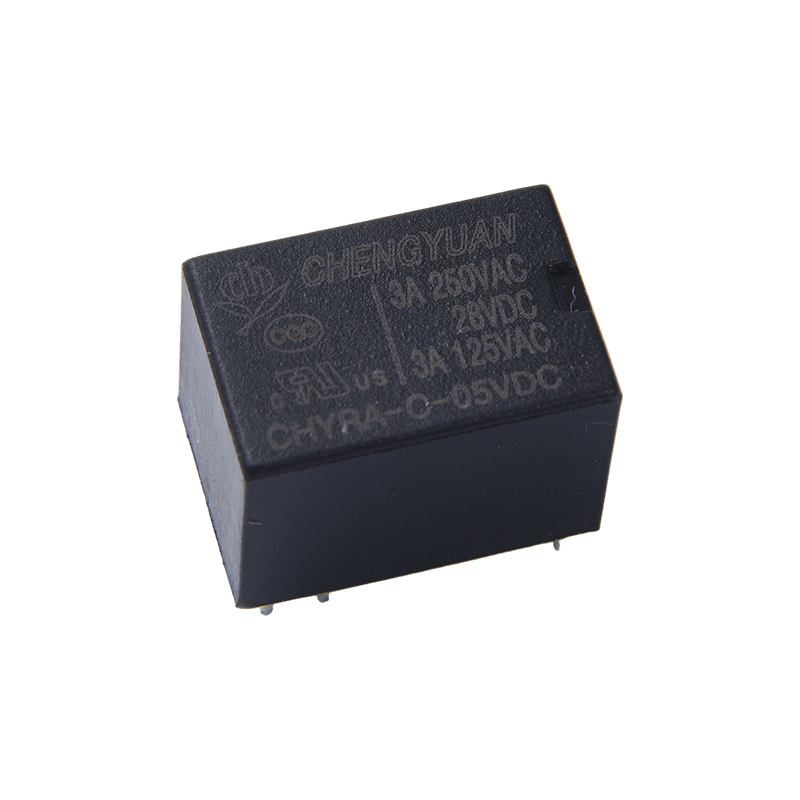

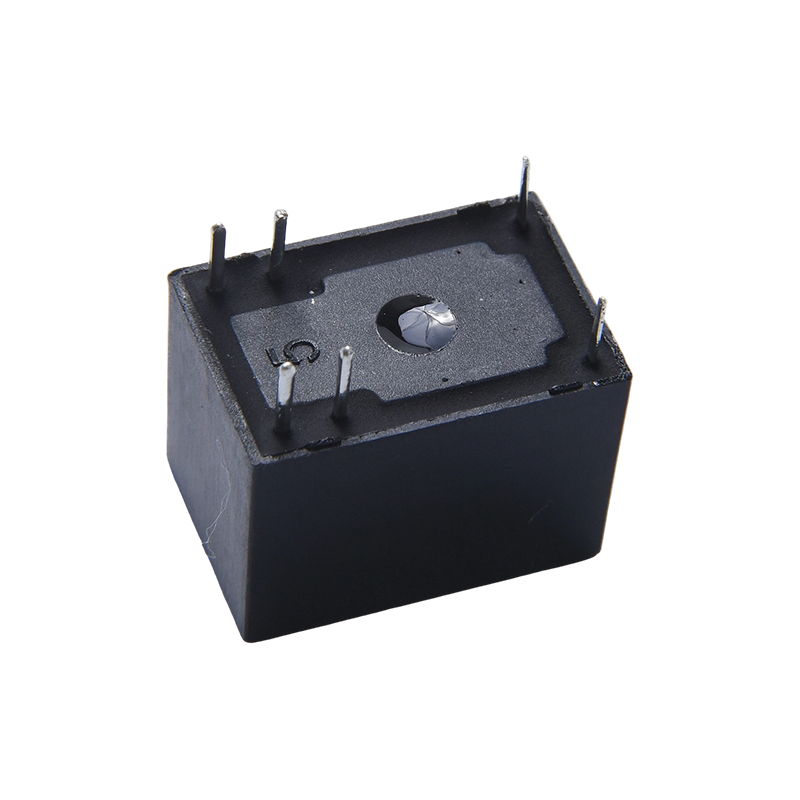

Caratteristiche del prodotto:
Elevata capacità di commutazione dei contatti: oltre al carico standard di 3 A, i contatti supportano la commutazione fino a 16 A, in grado di gestire richieste istantanee di corrente elevata nei circuiti.
Consumo energetico estremamente basso: il consumo energetico della bobina è di soli 0,2 W, riducendo significativamente il consumo energetico del sistema, rendendolo adatto a dispositivi alimentati a batteria o a bassa potenza.
Elevata rigidità dielettrica: l'elevata rigidità dielettrica garantisce un isolamento elettrico affidabile tra i circuiti di ingresso e di uscita, proteggendo i circuiti di controllo a valle.
Design compatto: la struttura miniaturizzata ottimizza l'utilizzo dello spazio, adatta per il montaggio ad alta densità su PCB.
Ampi standard di certificazione: certificato da CQC e UL, conforme agli standard di sicurezza internazionali, garantendo la qualità e la conformità del prodotto.
Voltaggio bobina flessibile: fornisce un'ampia gamma di tensioni bobina da 3 V CC a 48 V CC, facilmente adattabile a diverse tensioni del circuito di controllo.
Applicazioni tipiche:
Automazione industriale: utilizzata per controllare motori, elettrovalvole e vari strumenti di automazione, ottenendo l'isolamento del segnale e la commutazione del circuito.
Smart Home: applicato nel controllo dell'illuminazione, nel controllo del motore delle tende e in altri scenari come componente principale per il controllo a basso consumo.
Sistemi di sicurezza: utilizzati nelle unità di controllo degli accessi e delle serrature magnetiche per rilevare lo stato della serratura della porta e la commutazione del controllo.
Apparecchiature di comunicazione: adatte per interruttori e altre strutture di comunicazione, responsabili dell'instradamento, della protezione e dell'isolamento del segnale.
Protezione del circuito: isola le correnti elevate o le alte tensioni nei circuiti di controllo per prevenire interferenze e danni ai componenti sensibili.
| Digitare | CHIRA |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ max. (a 1 A 16 V CC) |
| Carico nominale (carico resistivo） | 3A/12V0CA |
| Massimo. corrente di commutazione | 3A |
| Massimo. tensione di commutazione | 125 VCA |
| Massimo. potenza di commutazione | 360VA |
| minimo carico di commutazione | 6V 1A |
Caratteristiche
| Tempo di funzionamento (alla tensione nominale della bobina) | 10 ms massimo. |
| Tempo di rilascio | 4 ms massimo |
| Resistenza di isolamento | Min 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 500 V CA, 50/60 Hz per 1 minuto |
| Tra bobina e contatto: 750 V CA, 50/60 Hz per 1 minuto |
| Resistenza alle vibrazioni | Distruttivo | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Funzionale | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min |
| Distruttivo | 10G min |
| Resistenza | Resistenza meccanica (10.800 ops./h) | 10000000 ops.(a temperatura ambiente) |
| Durata elettrica (360 ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃(senza condensa) |
| Peso | ca. 3,7 g |
| Dati della bobina (a 20 ℃) |
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 3 | 120 | 25 | Circa 0,36 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Circa 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
I dati mostrati sopra sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.

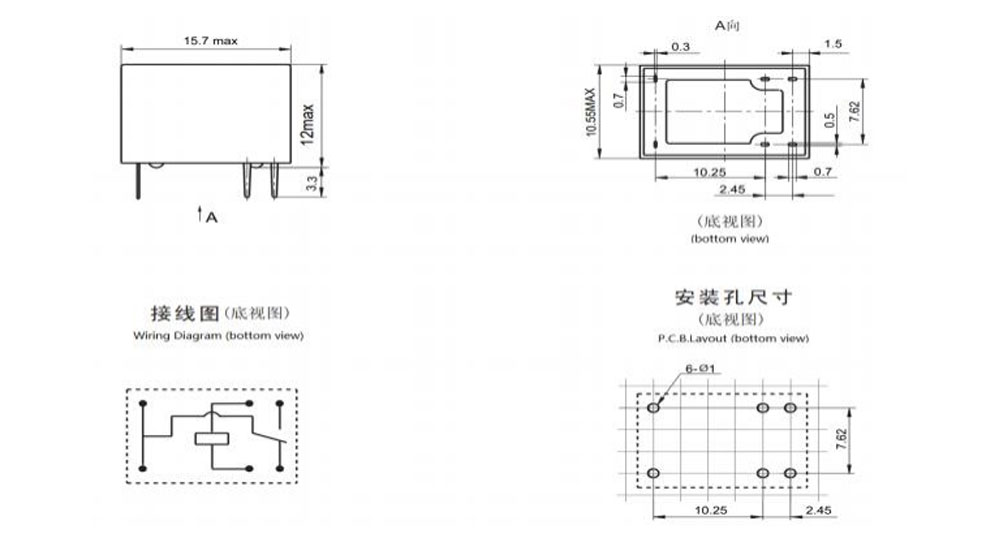

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)

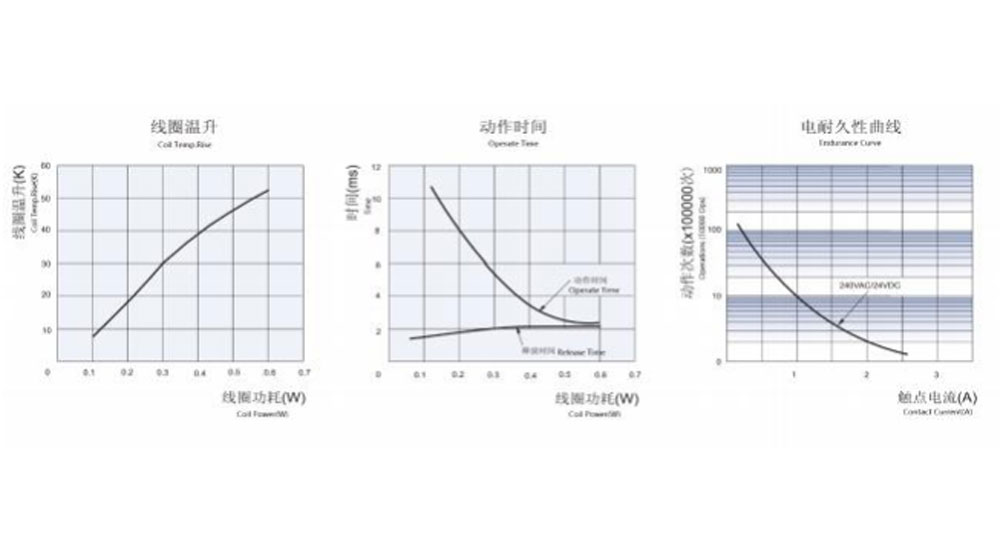

Curve caratteristiche
Informazioni sull'ordine

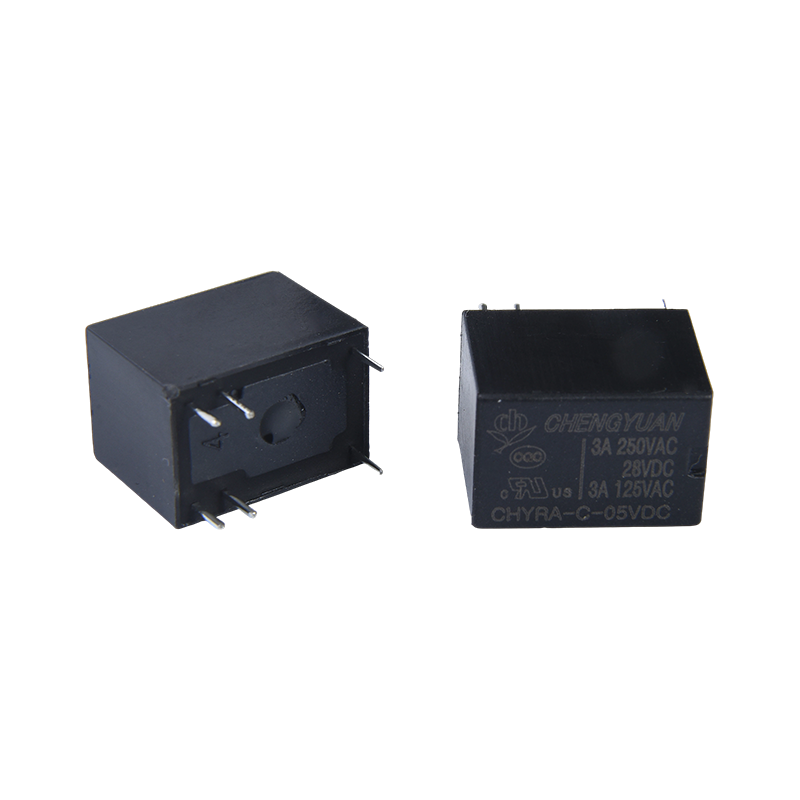

CHYRA - C - 12 V CC - H - D - T - XX
1 2 3 4 5 6 7
1:Digitare:CHYRA
2: Disposizione di contatto: C Fom C ; H Da A ; B Da B
3: Tensione nominale: 3,5,6,9,12,24 V CC

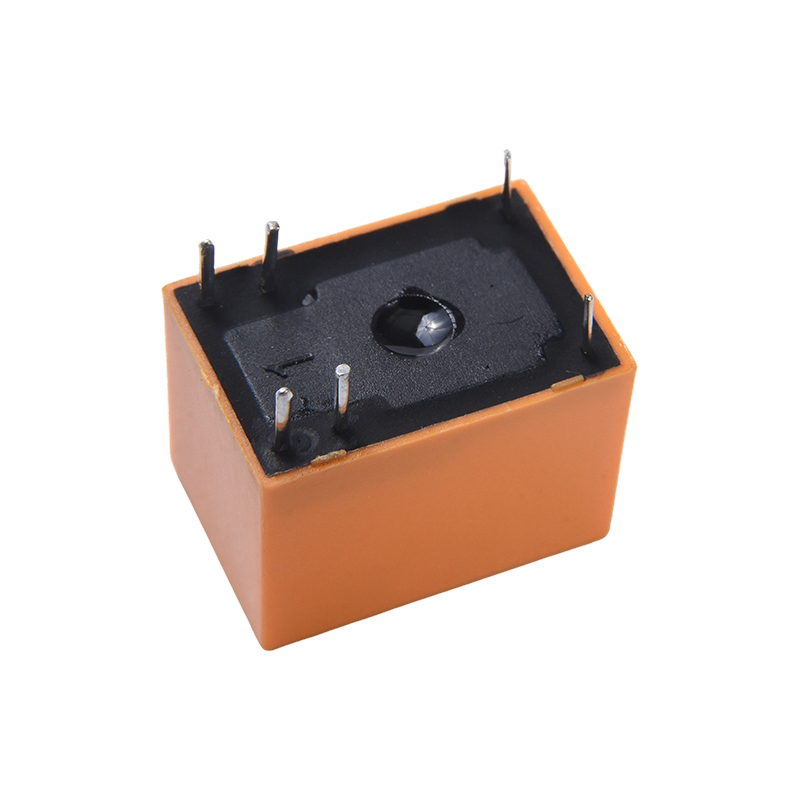

4: Colore della custodia: H-Nero; L-Blu, Y -Giallo
5: Potenza bobina: D-0,36 W L-0,2 W
6: Costruzione protettiva: a prova di S-Flux,
Lavabile di tipo SH-Sealed
7: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
La pulizia con acqua o il trattamento della superficie non sono consigliati dopo che i relè resistenti al flusso sono stati assemblati sul PCB.
Un suffisso speciale personalizzato è disponibile dopo essere stato valutato da CHENGYUAN.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non siamo riusciti a valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero trovarsi nella posizione giusta per scegliere
prodotto adatto alla propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto deve essere utilizzato.
