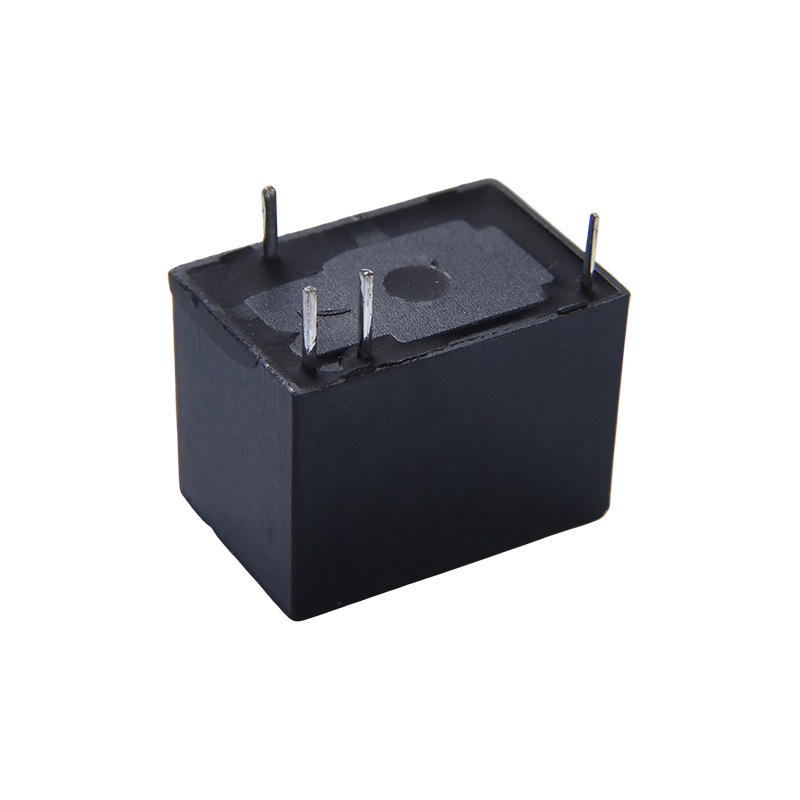

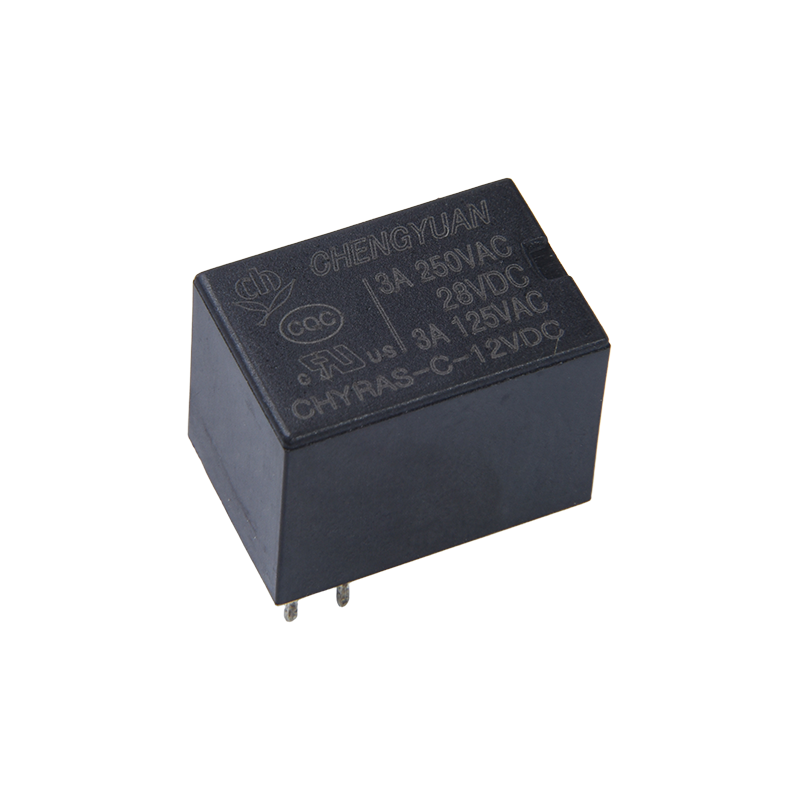

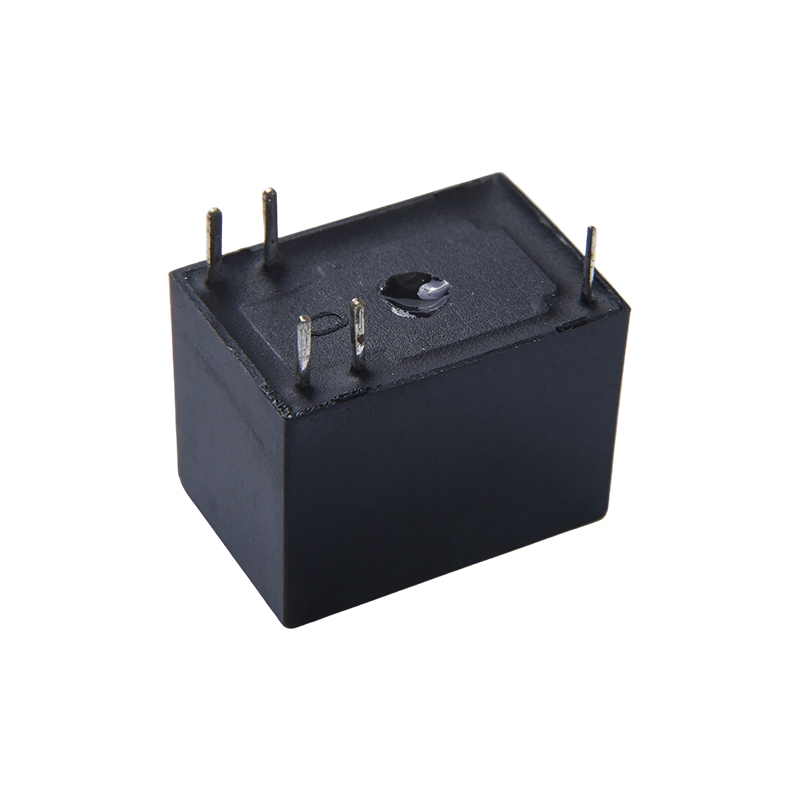

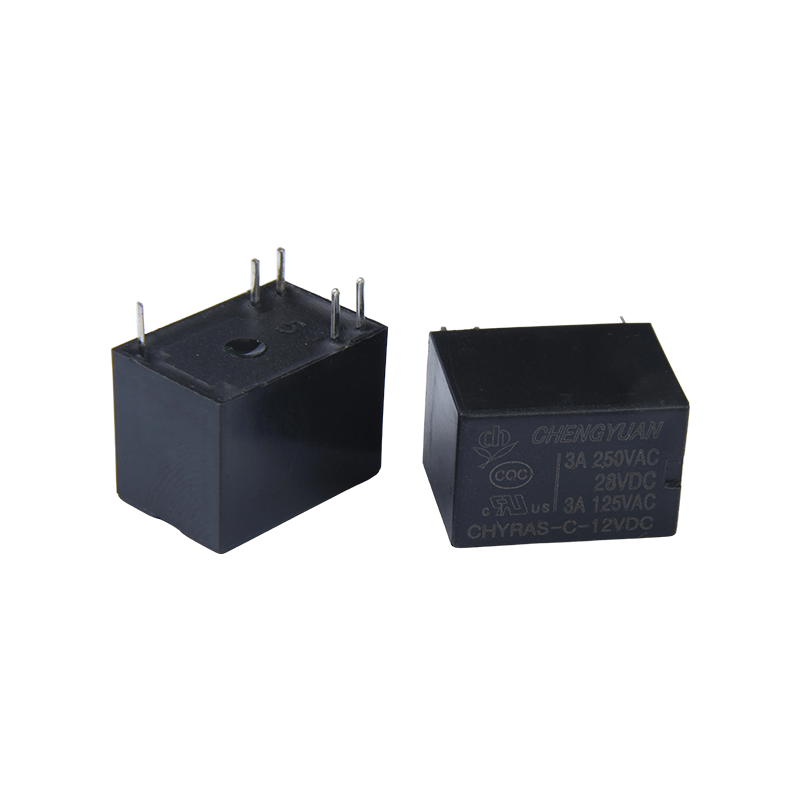

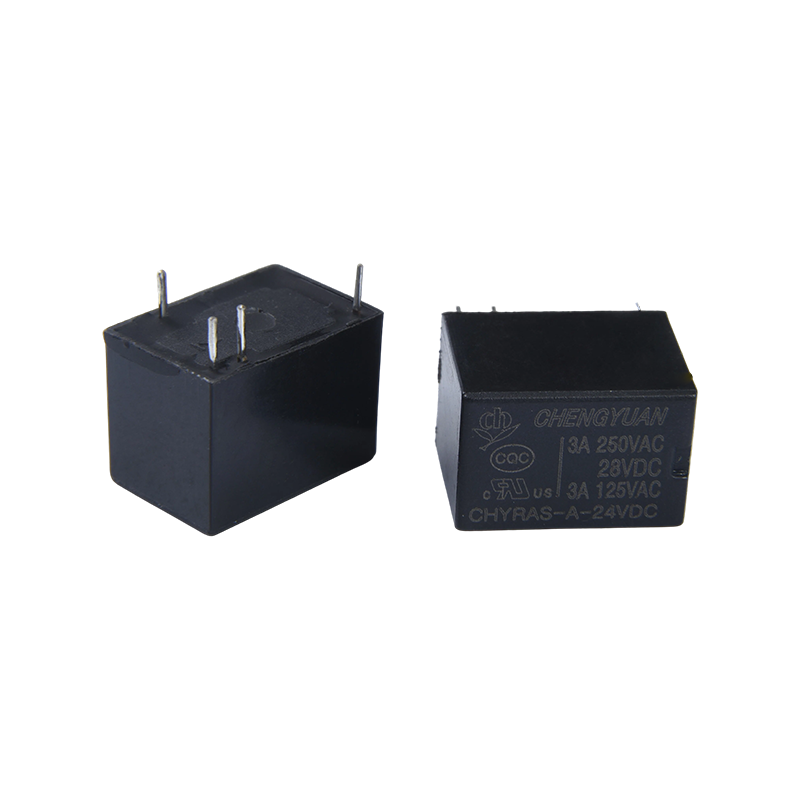

I. Vantaggi principali
1. Risposta ad alta sensibilità: la bobina ad alta sensibilità da 200 mW consente una risposta rapida ai segnali di controllo deboli, migliorando la precisione del controllo del segnale.
2. Forte adattabilità ambientale: la struttura sigillata resiste efficacemente alla polvere, all'umidità e ad altri fattori ambientali, prolungandone la durata.
3. Basso consumo energetico: il design a basso consumo da 0,2 W è adatto per dispositivi alimentati a batteria o a basso consumo, riducendo il consumo energetico complessivo del prodotto finale.
4. Ampia versatilità: l'ampia compatibilità di tensione, l'imballaggio PCB standard e l'adattabilità multi-scenario coprono vari campi come comunicazione, sicurezza, apparecchiature per ufficio ed elettrodomestici, aumentando la riutilizzabilità del prodotto.
II. Struttura del prodotto e caratteristiche di installazione
1. Packaging e progettazione dei pin: adotta un pacchetto PCB a 5 PIN con una disposizione dei pin standardizzata, che facilita la saldatura automatizzata e l'assemblaggio di massa e adatto per progetti di schede PCB ad alta densità.
2. Dimensioni ultraridotte: le dimensioni compatte soddisfano le esigenze di installazione interna compatta, risparmiando spazio sulla scheda PCB e contribuendo alla miniaturizzazione dei prodotti finali;
3. Struttura sigillata: il design sigillato impedisce efficacemente l'ingresso di polvere, umidità e corpi estranei, migliorandone la durata in ambienti complessi. III. Funzioni principali e scenari applicabili
1. Funzioni principali: fornisce funzioni di isolamento del segnale, controllo del segnale e protezione del circuito, isolando il circuito di controllo dal circuito di carico e proteggendo i componenti di controllo principali;
2. Apparecchiature di comunicazione: adatte per la commutazione del segnale e il controllo del circuito in apparecchiature di comunicazione come gli interruttori, garantendo la stabilità della trasmissione del segnale.
3. Apparecchiature di sicurezza e protezione: possono essere utilizzate come unità di controllo per sistemi di controllo degli accessi di sicurezza e apparecchiature di monitoraggio, consentendo il rilevamento e il controllo dello stato dell'interruttore della serratura magnetica della porta e il controllo della trasmissione dei segnali di allarme di sicurezza.
4. Attrezzature per ufficio: adatto per il controllo del segnale interno nelle apparecchiature per ufficio come stampanti e fotocopiatrici, migliorando la precisione del funzionamento delle apparecchiature.
5. Elettrodomestici: utilizzati per il controllo del segnale ausiliario in piccoli elettrodomestici, come la commutazione e la protezione del circuito interno, soddisfacendo i requisiti di progettazione a basso consumo degli elettrodomestici;
6. Automazione industriale: applicabile a piccoli collegamenti di controllo del segnale nelle apparecchiature di automazione industriale, consentendo il funzionamento e il controllo coordinati di vari moduli dell'apparecchiatura.
Contatta i dati
| Digitare | CHIRAS |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ max.(a 1 A 16 V CC) |
| Carico nominale (carico resistivo） | 3A/12V0CA |
| Massimo. corrente di commutazione | 3A |
| Massimo. tensione di commutazione | 125 VCA |
| Massimo. potenza di commutazione | 360VA |
| minimo carico di commutazione | 6V 1A |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 10 ms massimo. |
| Tempo di rilascio | 4 ms massimo |
| Resistenza di isolamento | Min 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 500 V CA, 50/60 Hz per 1 minuto |
| Tra bobina e contatto: 750 V CA, 50/60 Hz per 1 minuto |
| Resistenza alle vibrazioni | Distruttivo | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Funzionale | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min |
| Distruttivo | 10G min |
| Resistenza | Resistenza meccanica （10800ops./h) | 10000000 ops.(a temperatura ambiente) |
| Durata elettrica (360 ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Temperatura ambiente | -40 ℃ ~ 85 ℃ (senza condensa) |
| Peso | ca. 3,7 g |
| Dati della bobina (a 20 ℃) |
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 3 | 150 | 20 | Circa 0,45 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Circa 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Circa 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
I dati mostrati sopra sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.

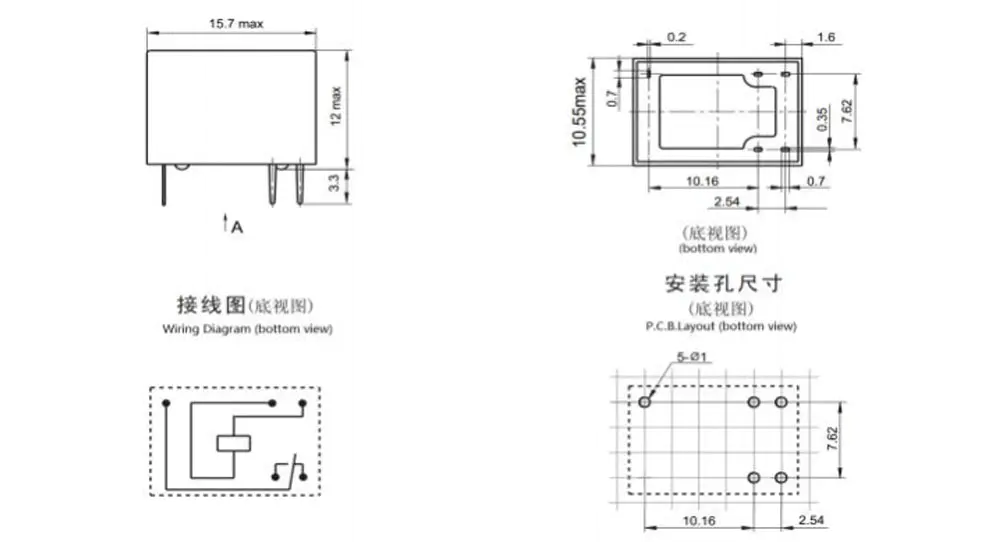

Dimensioni contorno, schema elettrico, layout PCB (unità: mm)

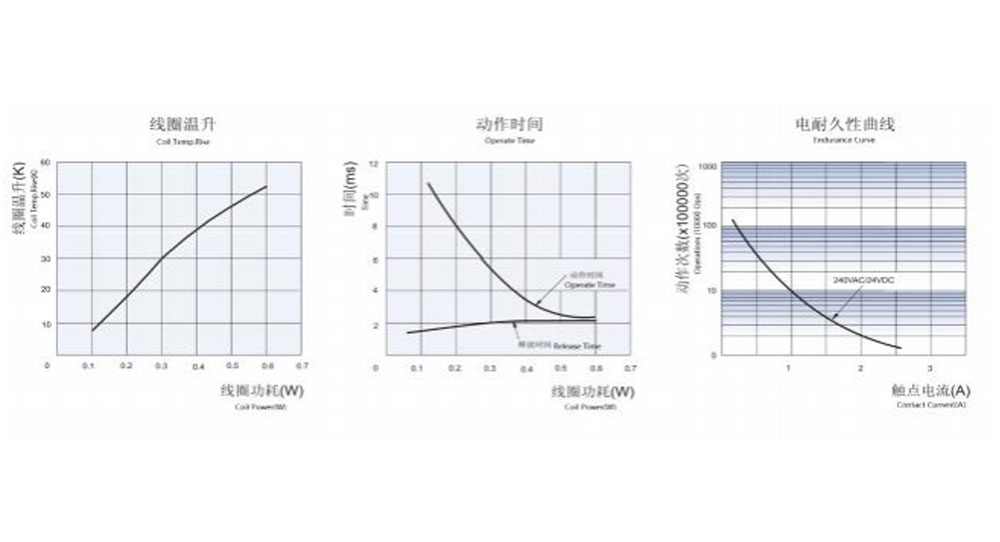

Curve caratteristiche
Informazioni sull'ordine
CHYRAS - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1:Digitare:CHYRAS
2: Disposizione dei contatti: C Fom C ; H Da A ; B Da B
3: Tensione nominale: 3,5,6,9,12,24 V CC
4: Colore custodia: H-Nero; L-Blu, Y-Giallo
5: Potenza bobina: D-0,36 W L-0,2 W
6: Costruzione protettiva: a prova di S-Flux,
SH- Tipo sigillato lavabile
7: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
Si sconsiglia la pulizia con acqua o il trattamento della superficie dopo che i relè a prova di flusso sono stati assemblati sul PCB.
Un suffisso speciale personalizzato è disponibile dopo essere stato valutato da CHENGYUAN.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non abbiamo potuto valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero essere nella posizione giusta per scegliere
Prodotto adatto alla propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto utilizzare.
