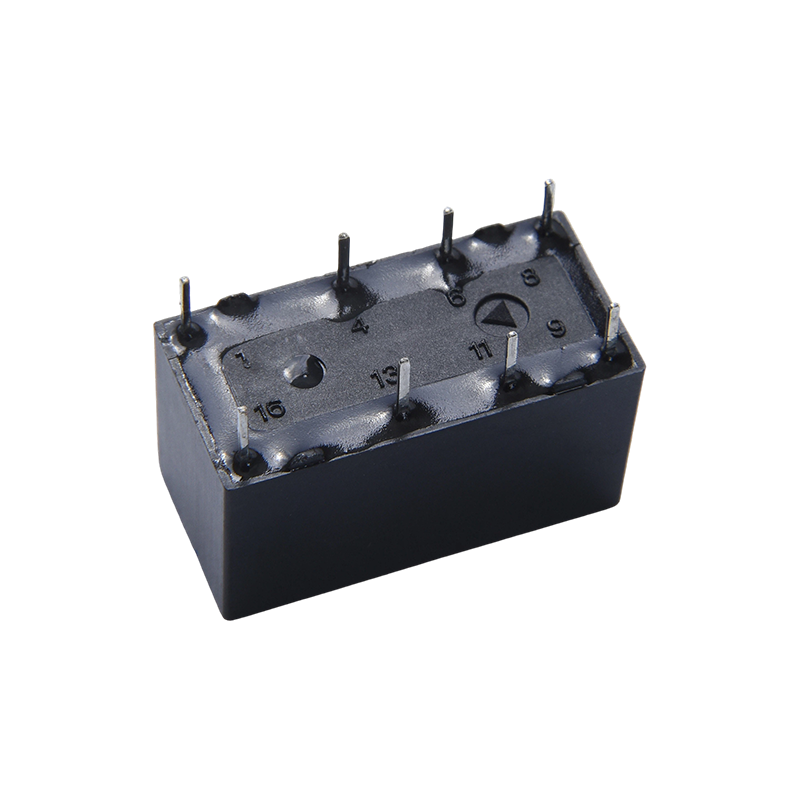

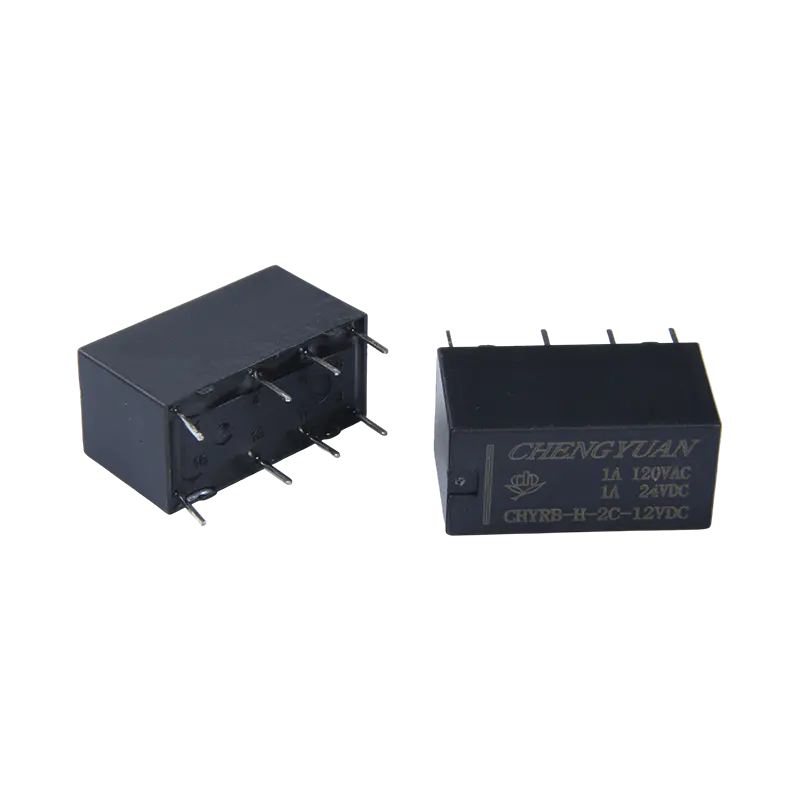

Caratteristiche principali
Bassa resistenza di contatto: i materiali e la struttura dei contatti sono ottimizzati per piccoli segnali, garantendo una conduttività stabile a lungo termine e riducendo l'attenuazione del segnale.
Alta tensione di isolamento: l'elevata tensione di isolamento tra la bobina e i contatti previene efficacemente la diafonia del segnale e le interferenze esterne.
Risposta rapida: il design del sistema elettromagnetico dà priorità alla velocità operativa, soddisfacendo i requisiti temporali per l'instradamento e la commutazione rapidi del segnale nelle apparecchiature di comunicazione.
Lunga durata elettrica: fornisce un'eccellente durata dei contatti sotto carico nominale, garantendo l'affidabilità a lungo termine dell'apparecchiatura.
Principali applicazioni
Apparecchiature di comunicazione: utilizzate per la commutazione del segnale o il controllo dell'alimentazione negli switch di rete, nelle stazioni base e in altre apparecchiature per controllare l'accensione/spegnimento del circuito.
Attrezzature per ufficio e periferiche per computer: ad esempio stampanti, scanner o alimentatori UPS, che controllano l'avvio e l'arresto del circuito principale tramite il relè.
Sistemi di allarme di sicurezza: come elemento di commutazione nei circuiti di allarme, rispondendo ai segnali di controllo per attivare allarmi o attivare altri dispositivi.
Attrezzatura medica: utilizza le sue caratteristiche di isolamento elettrico per garantire la sicurezza del paziente e dell'attrezzatura, funzionando stabilmente in strumenti diagnostici o apparecchiature di monitoraggio.
Automazione industriale: alcuni modelli sono adatti per sistemi PLC o controllo motori, consentendo layout compatti attraverso l'installazione di saldatura PCB.
Contatta i dati
| Digitare | CHIRB |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ max.(a 1 A 16 V CC) |
| Carico nominale (carico resistivo） | 1 A 120 V CA |
| Massimo. corrente di commutazione | 2A |
| Massimo. tensione di commutazione | 277 VCA |
| Massimo. potenza di commutazione | 554VA |
| minimo carico di commutazione | 6V 1A |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 7 ms Massimo. (Nessun diodo) |
| Tempo di rilascio | 4msmassimo. (Nessun diodo) |
| Resistenza di isolamento | Min 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 750 V CA, 50/60 Hz per 1 min |
| Tra bobina e contatto: 1000VAC, 50/60Hz per 1 min |
| Resistenza alle vibrazioni | Distruttivo | 10-55Hz, a doppia ampiezza di 1,5 mm |
| Funzionale | 10-55Hz, a doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min |
| Distruttivo | 10G min |
| Resistenza | Resistenza meccanica （10800ops./h) | 10.000.000 di operazioni (a temperatura ambiente) |
| Durata elettrica (360ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Atemperatura ambiente | -40℃ ~ 85℃(senza condensa) |
| Peso | Circa 4,6 g |
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 3 | 50 | 60 | Circa 0,15 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Circa 0,20 W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Circa 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
I dati mostrati sopra sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina THD.

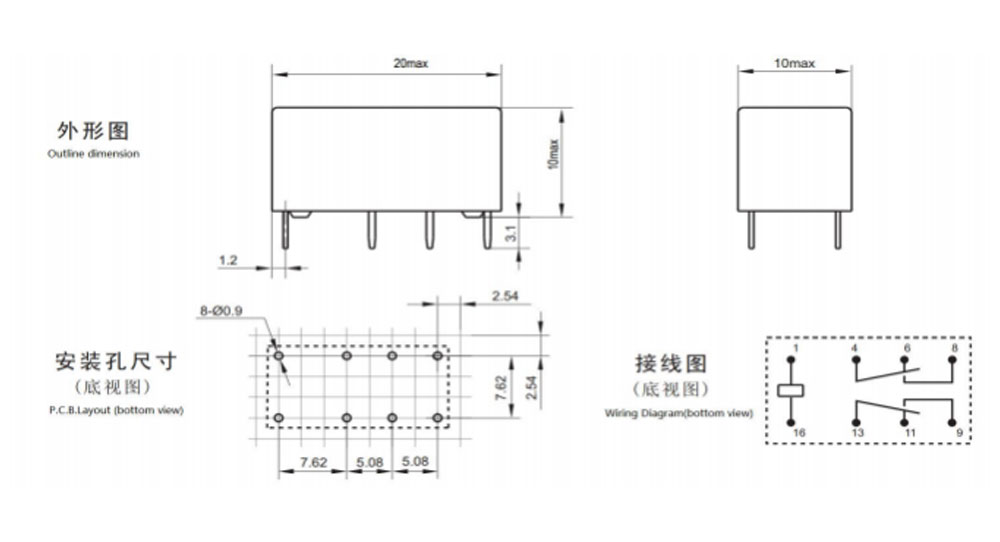

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)

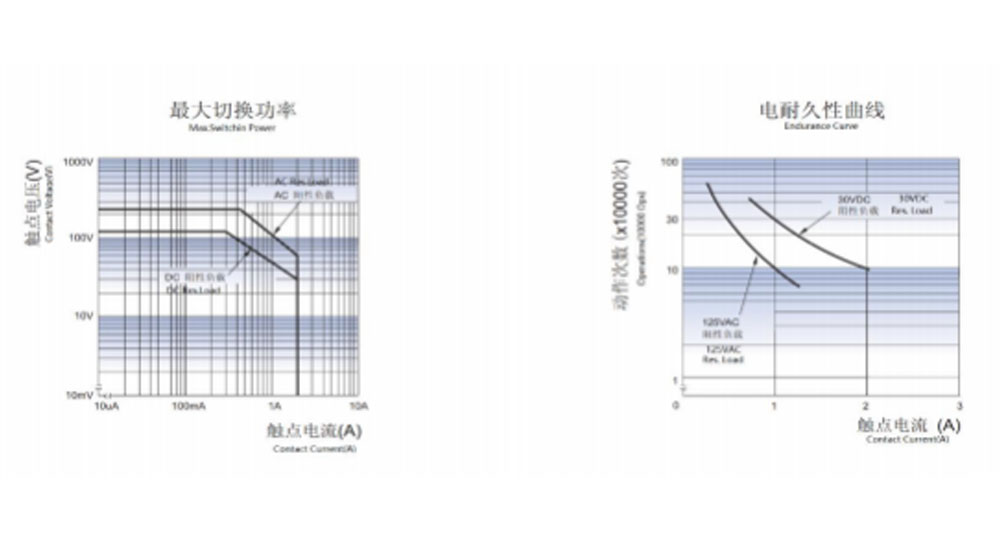

Cuve caratteristiche
Informazioni sull'ordine
CHYRB - 2 - C - 12 V CC - H - D - S - XX
1 2 3 4 5 6 7 8
1: Tipo: CHYRB
2: Numero di poli: 2-2 poli
3: Disposizione dei contatti: C Da C ; H Da A ; B Da B
4: Tensione nominale: 3,5,6,9, 12, 18,24,48 V CC
5: Colore custodia, Y-Giallo; H-Nero; L-Blu
6: Potenza bobina: D-0,36 W H-0,2 W
7: Costruzione protettiva: a prova di S-Flux,
SH-Tipo sigillato, lavabile
8: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
Si sconsiglia la pulizia con acqua o il trattamento della superficie dopo che i relè a prova di flusso sono stati assemblati sul PCB.
Un suffisso speciale personalizzato è disponibile dopo essere stato valutato da CHENGYUAN.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non abbiamo potuto valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero essere nella posizione giusta per scegliere
Prodotto adatto alla propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto utilizzare.
