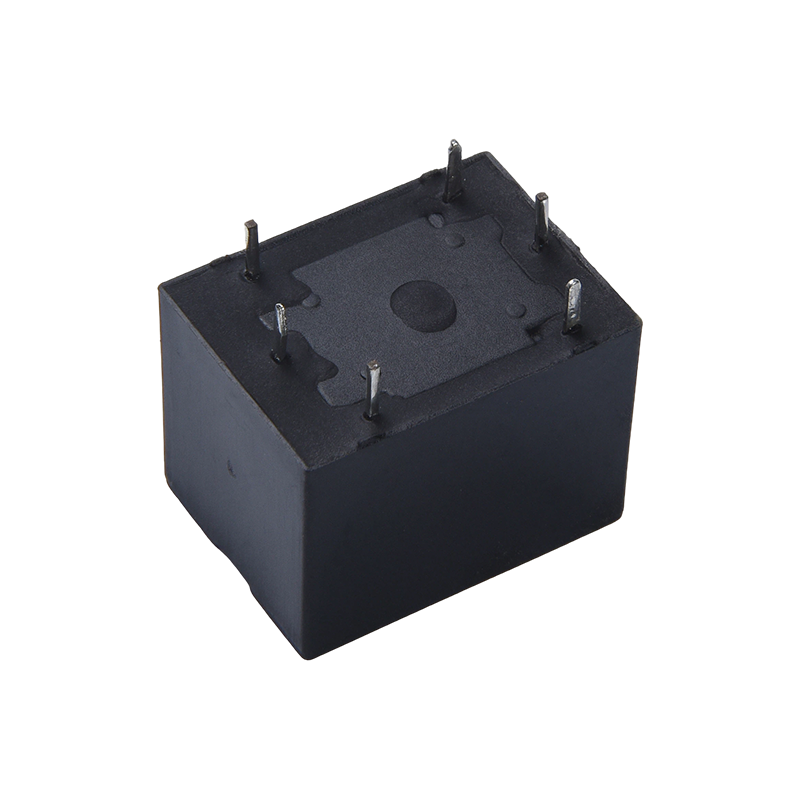

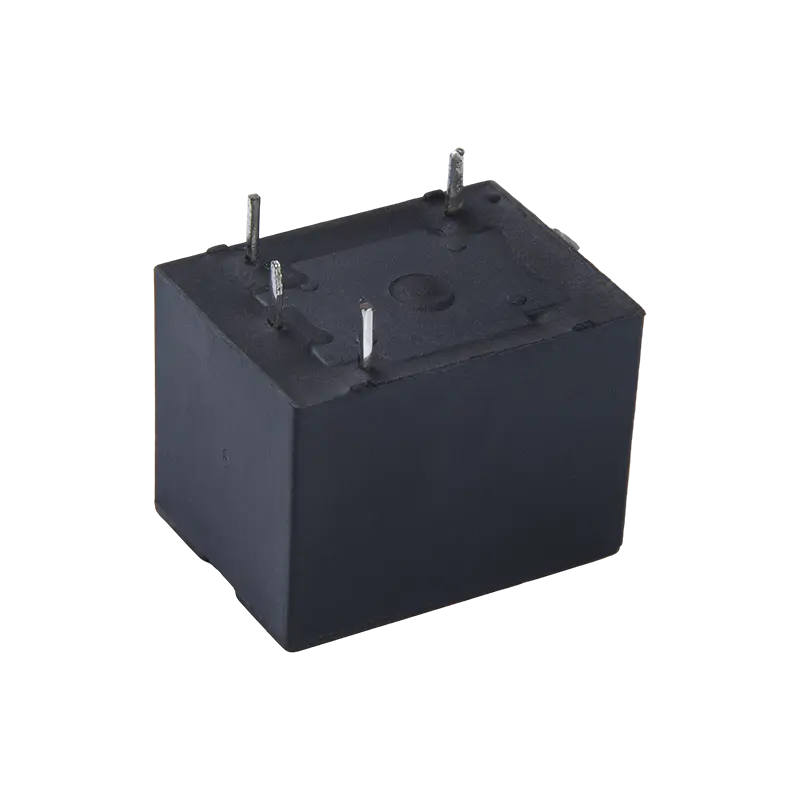

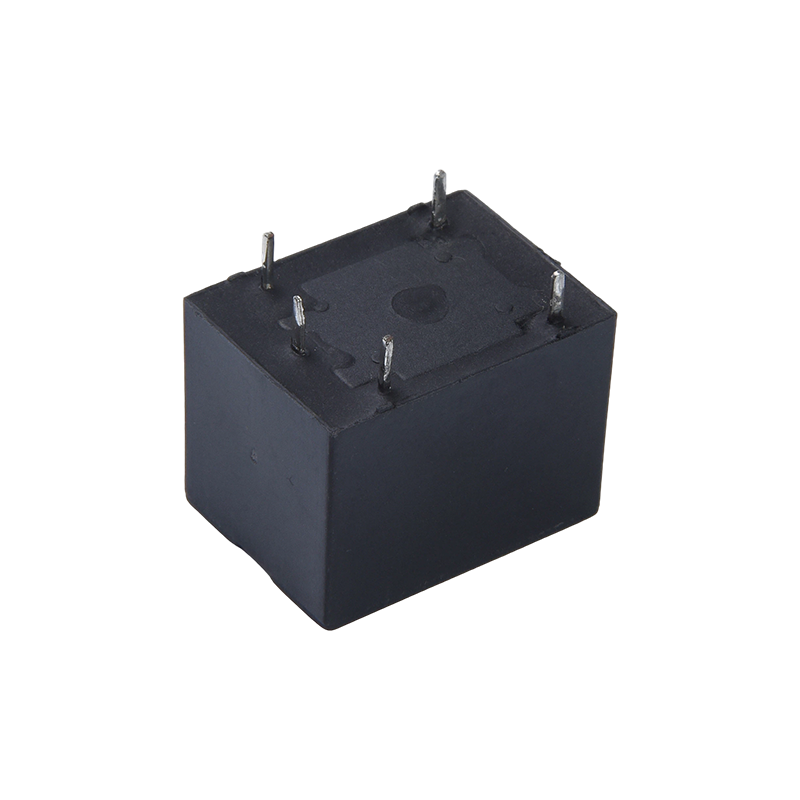

I. Caratteristiche
1. Modulo di contatto: fornisce un modulo di contatto normalmente aperto e uno di commutazione per soddisfare diversi requisiti di progettazione del circuito.
2. Caratteristiche di installazione: utilizza pin standard per circuiti stampati per un facile montaggio su PCB, adatto a processi di assemblaggio automatizzati;
3. Opzioni di imballaggio: sono disponibili due opzioni di imballaggio: sigillato in plastica e resistente alla saldatura, per soddisfare i diversi requisiti ambientali.
4. Struttura principale: utilizza una struttura di bloccaggio magnetico a bobina singola o doppia per garantire il mantenimento dello stato a lungo termine dopo un'interruzione di corrente.
II. Funzioni principali e scenari applicabili
1. Funzione principale: raggiunge la commutazione del circuito a potenza zero, fornisce la commutazione automatica e l'isolamento del segnale e mantiene lo stato corrente dopo lo spegnimento dell'alimentazione di controllo, adatto per applicazioni di mantenimento a lungo termine.
2. Campo Smart Grid: applicabile a scenari come la misurazione dell'elettricità e gli interruttori di controllo remoto, consentendo un controllo preciso e a basso consumo;
3. Nuovo campo energetico: può essere utilizzato in nuove apparecchiature energetiche come gli inverter solari, garantendo uno stato del circuito stabile.
4. Settori industriali e domestici: adatti per l'automazione industriale, le case intelligenti, il controllo dell'illuminazione e altri scenari;
5. Campo strumentazione: applicabile ai collegamenti di controllo del circuito di vari strumenti e misuratori. III. Utilizzo dei vantaggi principali
1. Vantaggio di consumo energetico pari a zero: mantiene lo stato corrente dopo un'interruzione di corrente, ottenendo una commutazione a consumo energetico pari a zero, adatto per applicazioni a basso consumo.
2. Capacità di commutazione dei contatti elevata: carico di commutazione dei contatti da 15 A, adatto per esigenze di controllo di media e alta potenza;
3. Installazione e selezione flessibili: dimensioni ultra ridotte, pin PCB standard e opzioni di pacchetto multiple, adatte per installazioni dense e ambienti diversi;
4. Conformità ambientale: è conforme agli standard RoHS, soddisfacendo i requisiti per i prodotti rispettosi dell'ambiente;
5. Forte specificità della scena: particolarmente adatto per scenari di controllo remoto e manutenzione a lungo termine, con versatilità e praticità eccezionali.
Parametri di contatto
| Configurazione dei contatti | 1A | 1C |
| Resistenza di contatto | 100 mΩ (1 A 6 V CC) |
| Materiale di contatto | AgSnO₂, AgCdO |
| Carico dei contatti (resistivo) | 10 A 277 V CA/28 V CC |
| Tensione di commutazione massima | 277 V CA / 30 V CC |
| Corrente di commutazione massima | 15A | 10A |
| Potenza di commutazione massima | 2500VA |
| Durabilità meccanica | 1×10⁷ cicli |
| Durabilità elettrica | 5×10⁴ cicli |
| Parametro | Specifica |
| Resistenza di isolamento | 100 MΩ (500 V CC) |
| Tensione di tenuta dielettrica | Tra contatto e bobina | 1500 V CA per 1 minuto |
| Tra contatti aperti | 750 V CA per 1 minuto |
| Tempo di funzionamento (alla tensione nominale) | ≤5 ms |
| Tempo di rilascio (alla tensione nominale) | ≤5 ms |
| Shock | Stabilità | 100 m/s² (10 g) |
| | Forza | 1000 m/s² (100 g) |
| Vibrazione | 10Hz~55Hz, doppia ampiezza 1,5mm |
| Umidità | 35%~85% di umidità relativa |
| Intervallo di temperatura | -40°C ~ 85°C |

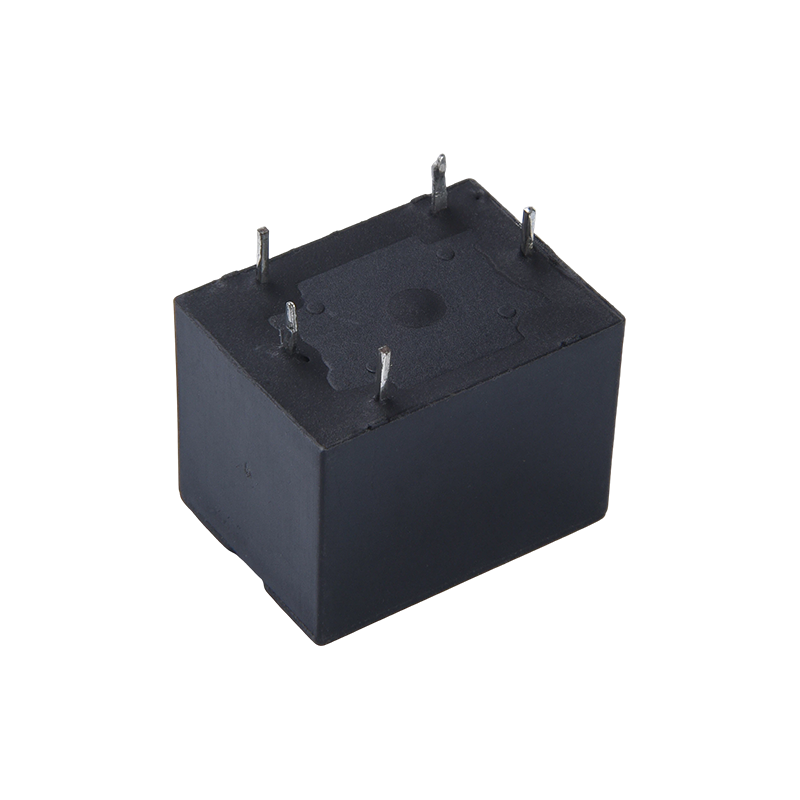

| Tipo di terminale | Tipo PCB |
| Peso | Circa 10 g |
| Tipo di imballaggio | Tipo sigillato in plastica, tipo resistente alla saldatura |
Note:
(1) Tutti i valori sopra indicati sono valori iniziali;
Staffetta Shengyuan
Parametri della bobina
| Potenza nominale della bobina | Bobina singola ≤550 mW |
| Doppia bobina ≤750 mW |
Tabella delle specifiche della bobina 23℃
| Tensione nominale (VCC) | Imposta/Ripristina tensione (VCC) | Durata dell'impulso (ms) | Resistenza doppia bobina (Ω±10%) | Resistenza bobina singola (Ω±10%) |
| 5 | ≤3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9.00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Certificazioni di sicurezza
| CQC | 1A | 10 A 250 V CA 15 A 125 V CA 10 A 28 V CC |
| 1C | 10 A 250 V CA 10 A 28 V CC |
| TÜV | 1A | 7,5 A 250 V CA cos phi=1 7,5 A 14 V CC L/R = 0 ms |
| 1C | 7,5 A 250 V CA cos phi=1 7,5 A 14 V CC L/R = 0 ms |
Esempio di marchio d'ordine

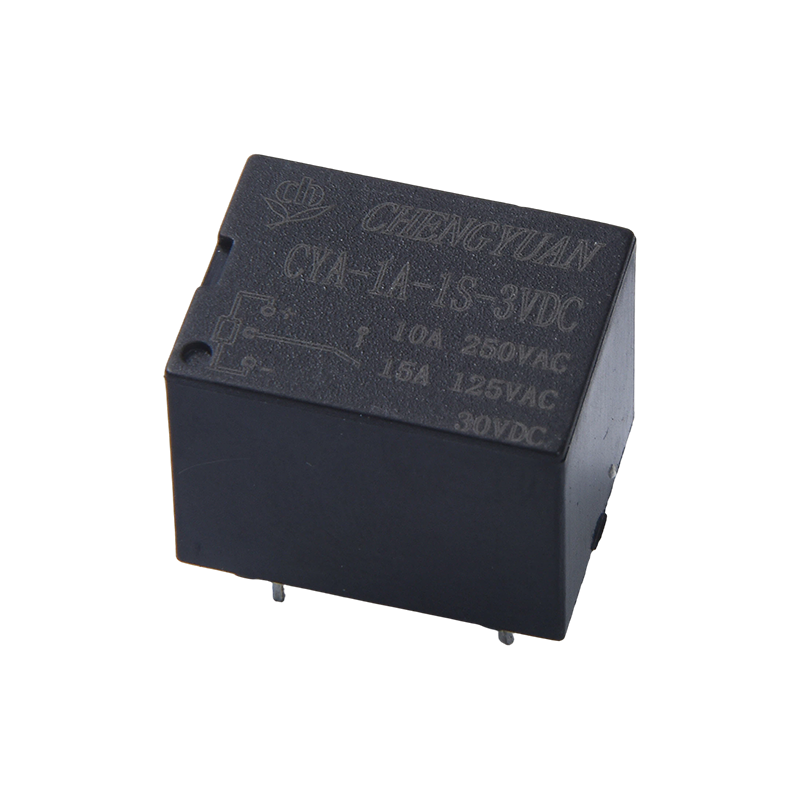

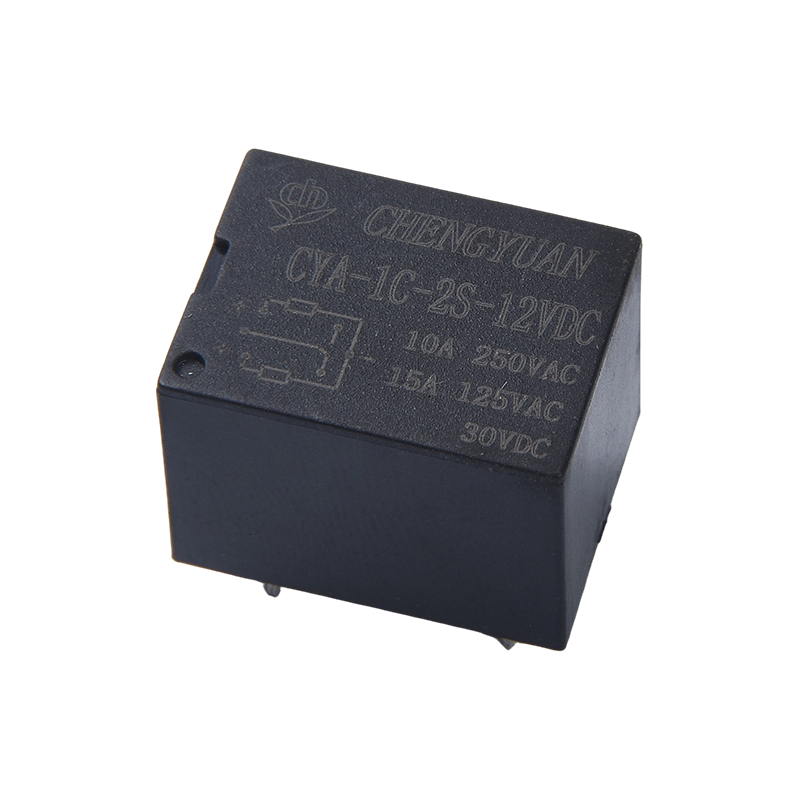

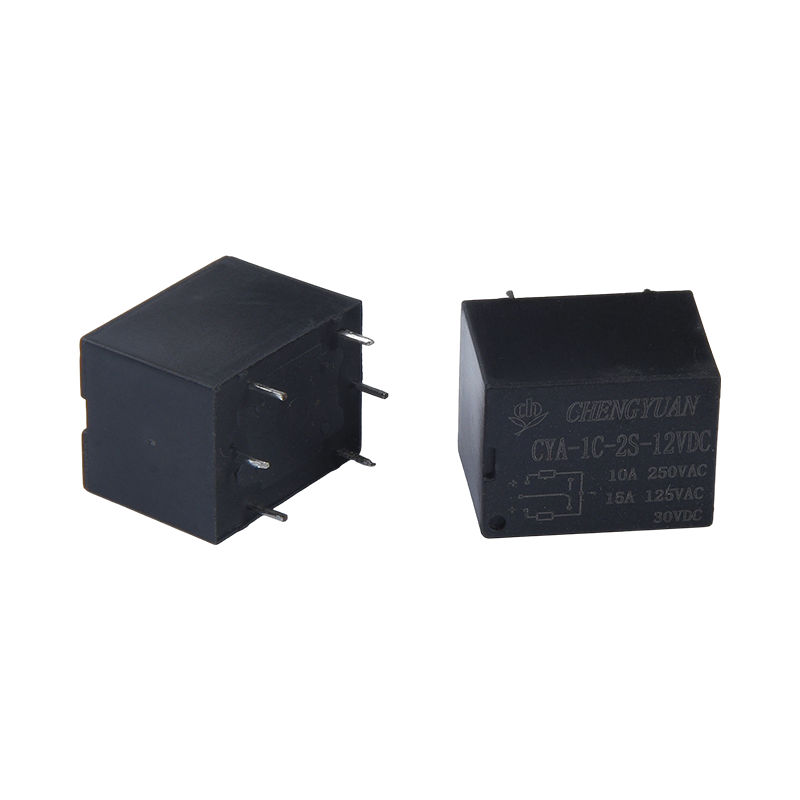

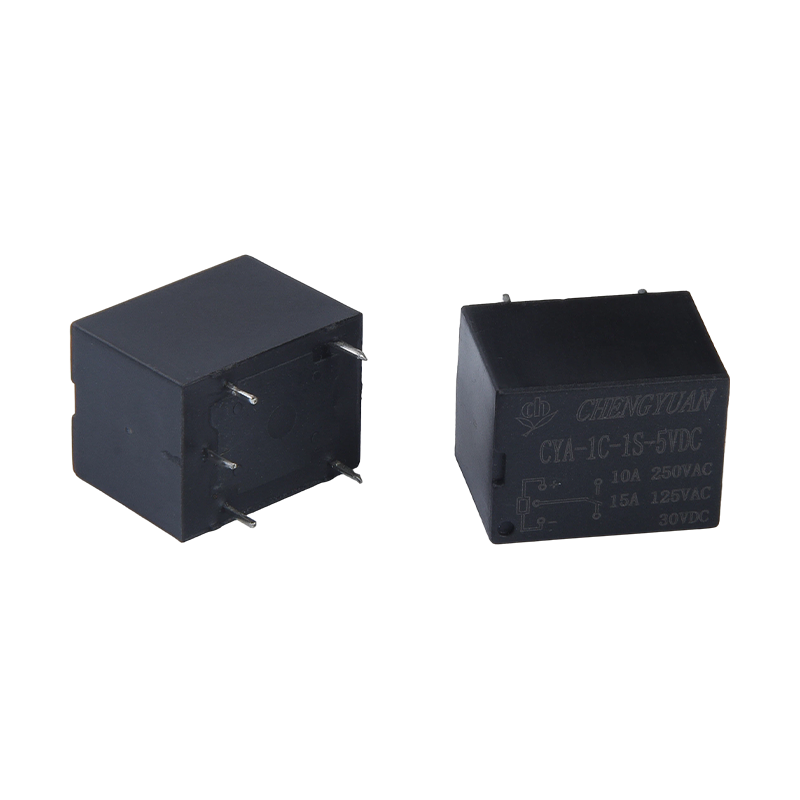

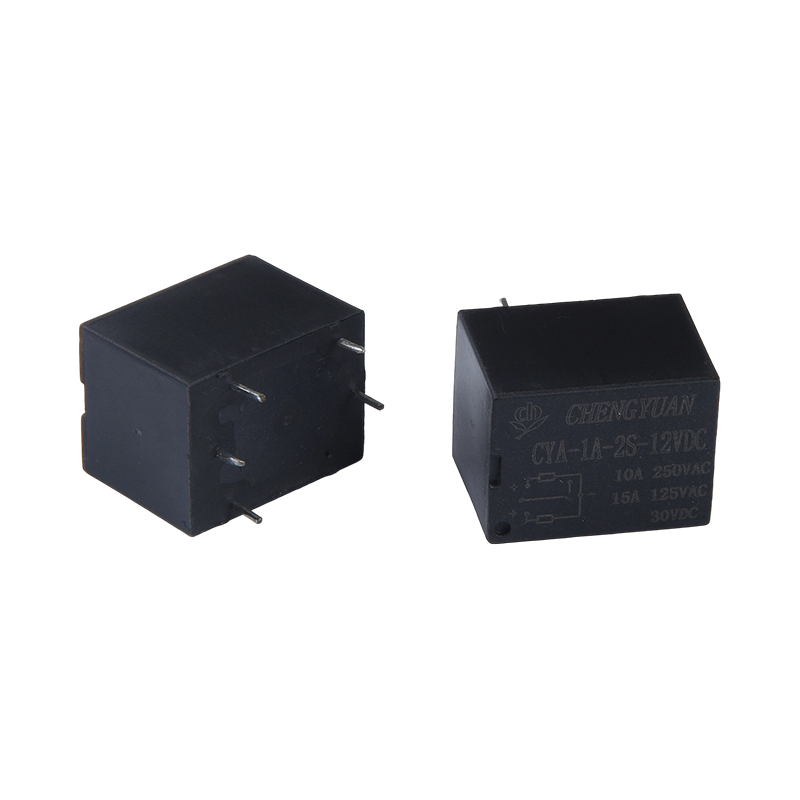

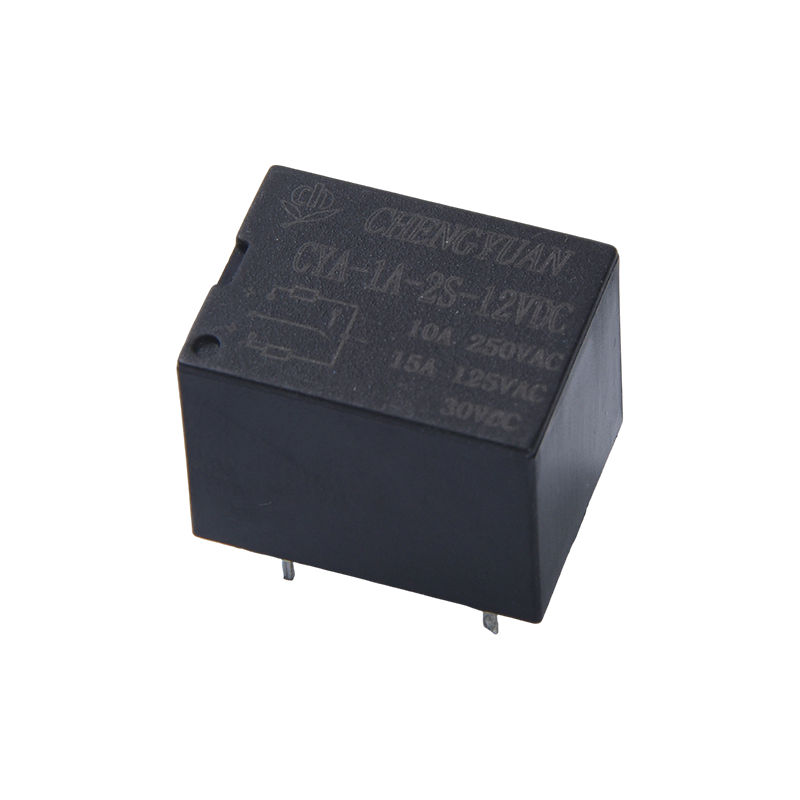

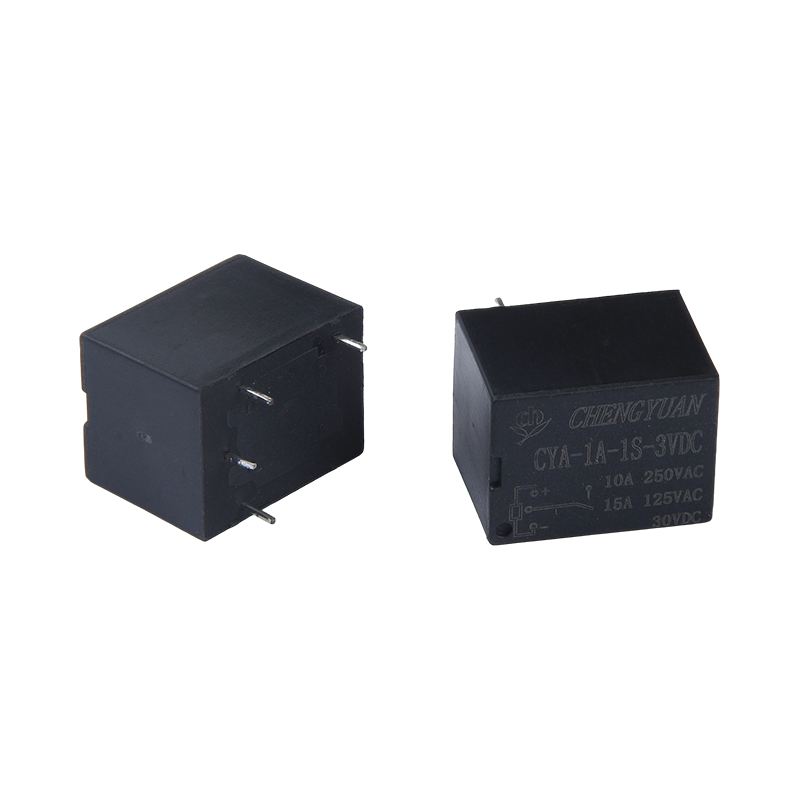

Modello relè(1)CYA
Tensione bobina 3 5 6 9 12 18 24 48 V CC
Modulo di contatto 1A: un set di normalmente aperti 1C: un set di commutazione
Forma della bobina 1S: bobina singola 2S: doppia bobina
Materiale del contatto T: AgSnO2, Nessuno: AgCdO
Osservazioni: (1) In un ambiente contenente gas nocivi come H2S, SO2, NO2, ecc., si consiglia di utilizzare prodotti sigillati in plastica e di condurre test e conferme nell'uso effettivo; quando non è richiesta una pulizia generale, è consigliata
Si consiglia di privilegiare i prodotti resistenti al disossidante;
(2) Questo prodotto è un prodotto ecologico. Si prega di indicare il numero di funzione corrispondente al momento dell'ordine, dove (551) indica la conformità RoHS (i contatti contengono cadmio) e (555) indica la conformità RoHS (i contatti non contengono cadmio).
