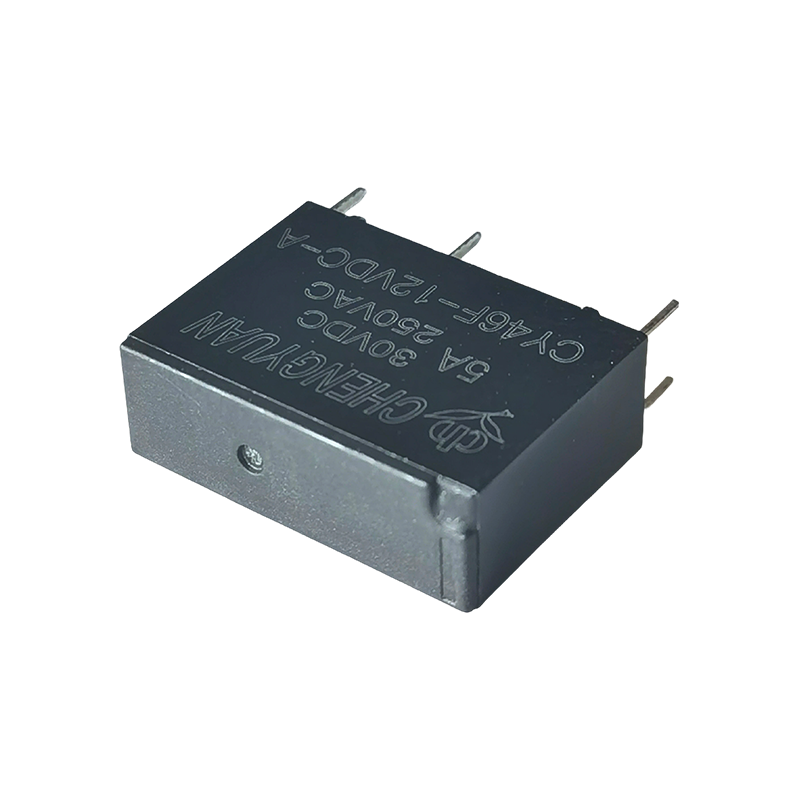

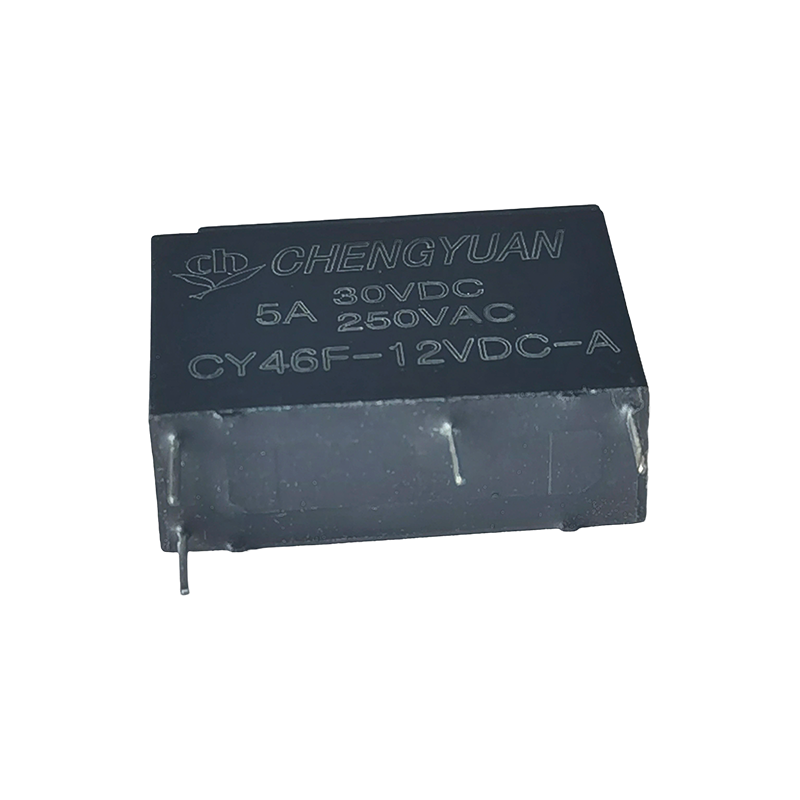

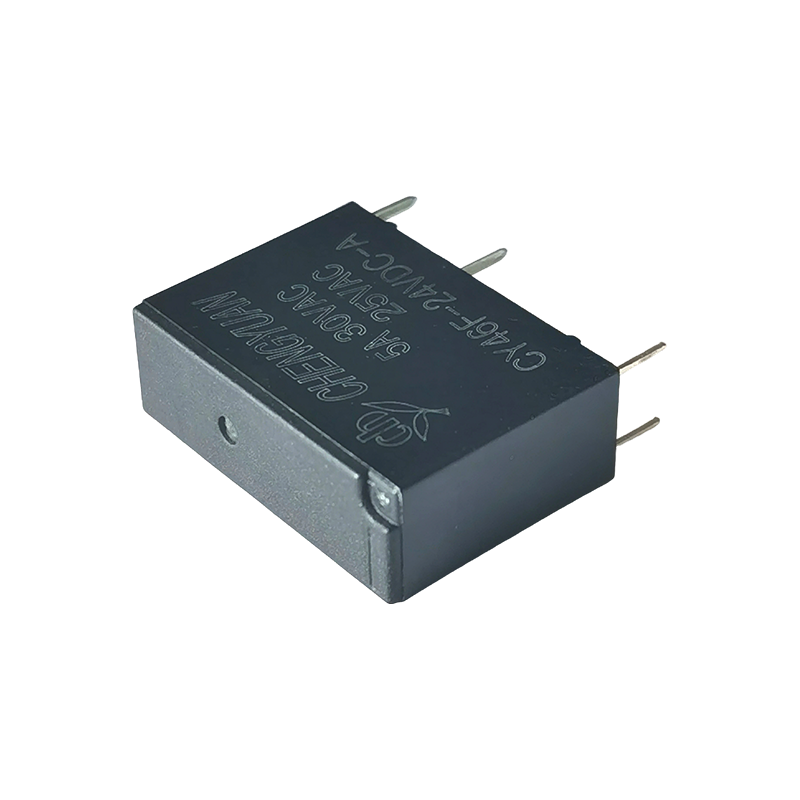

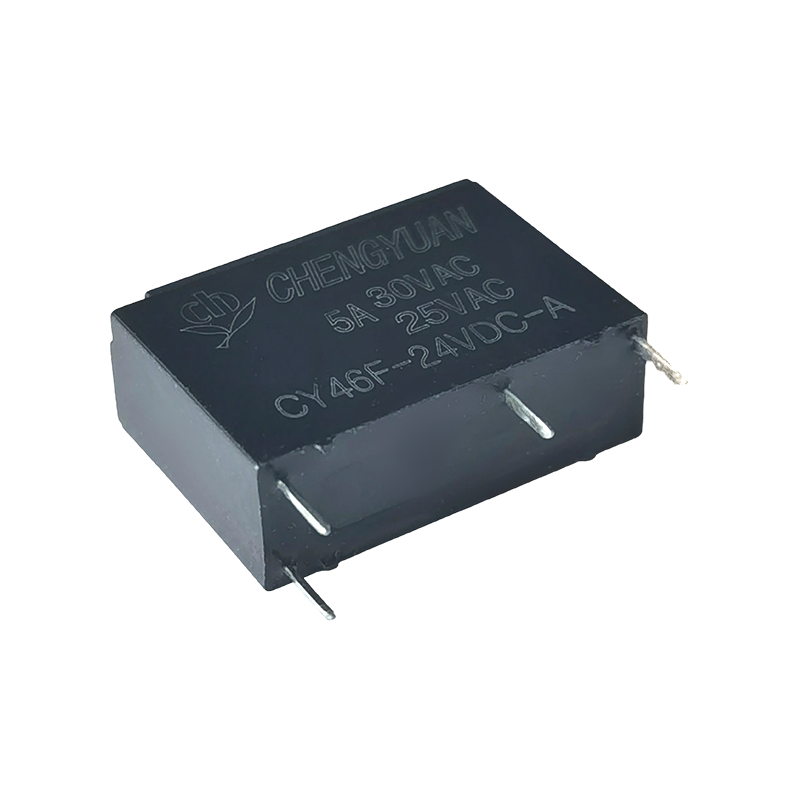

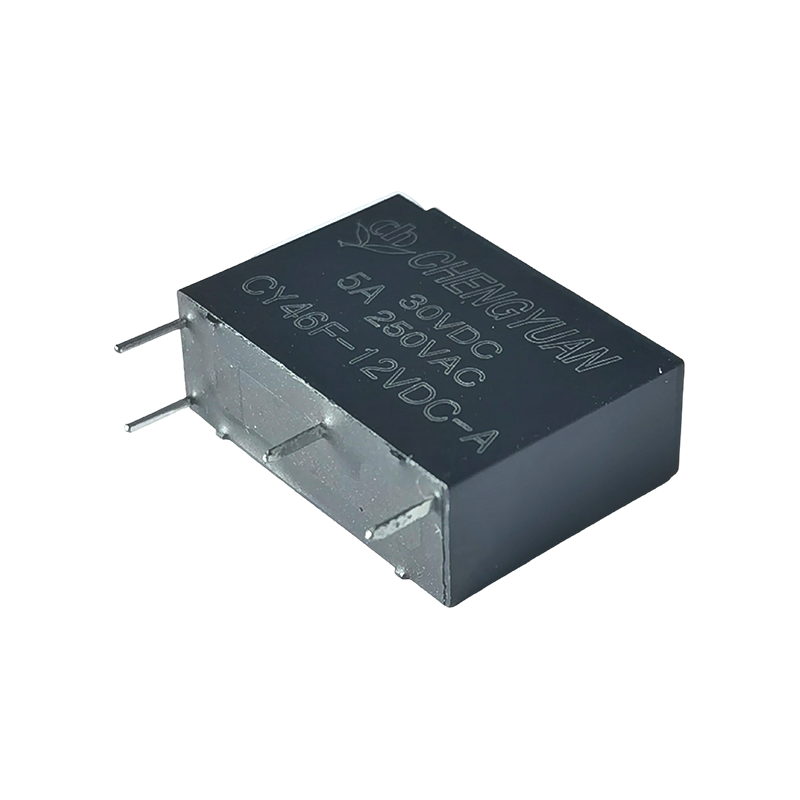

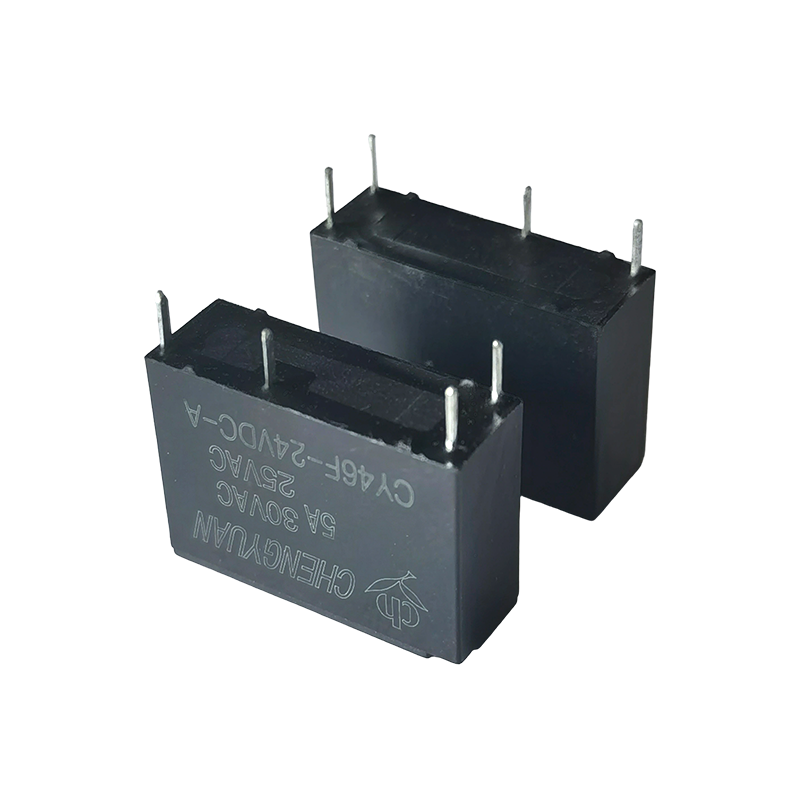

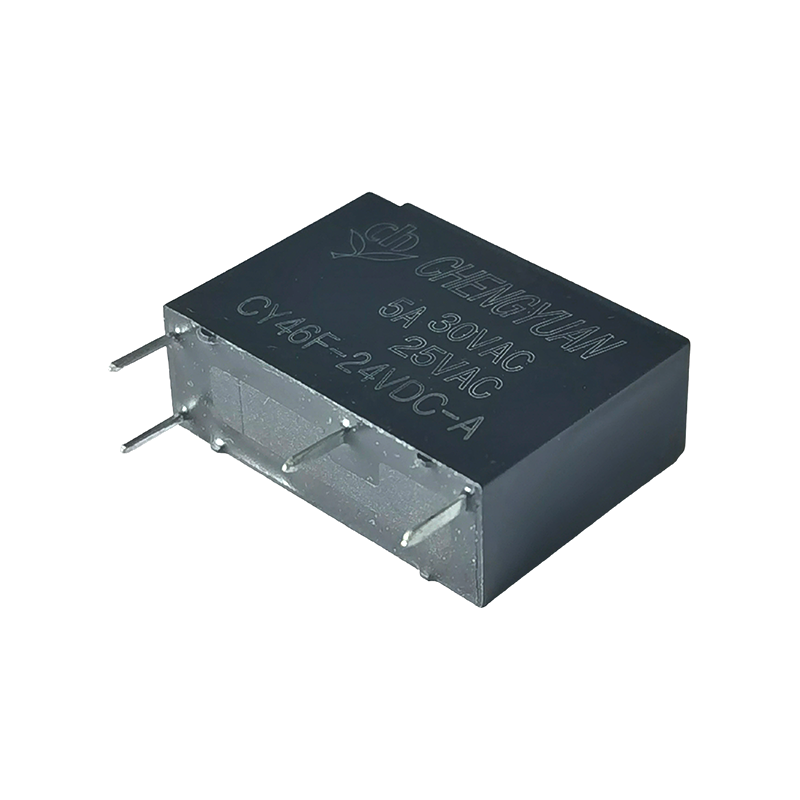

Caratteristiche:
• Dimensioni compatte (20*7,2*16,6 mm), adatte per circuiti stampati ad alta densità
• Elevata tensione di tenuta: 4000 V (tra bobina e contatti)
• Portata di commutazione contatti 5A
Applicazioni tipiche:
1. Piccoli elettrodomestici: controllo di accensione/spegnimento per piccoli elettrodomestici come mini cuociriso, piccoli umidificatori, bollitori elettrici portatili e piccoli ventilatori domestici, che soddisfano i requisiti di progettazione di miniaturizzazione di questi prodotti;
2. Dispositivi elettronici di consumo: power bank, piccoli adattatori, moduli di controllo della ricarica di prodotti digitali e commutazione di circuiti in piccoli lettori audio e video, sfruttando le loro dimensioni ultra-ridotte per layout PCB densi;
3. Controllo ausiliario industriale: commutazione del segnale di piccoli sensori, moduli di espansione PLC in miniatura e circuiti di controllo ausiliari per apparecchiature di automazione (come controllo di indicatori luminosi, piccoli driver di elettrovalvole), compatibili con le comuni tensioni di controllo industriale di 5 V CC-24 V CC;
4. Terminali domestici intelligenti: gestione dell'alimentazione per nodi di sensori intelligenti, piccoli interruttori intelligenti e moduli di ricezione del telecomando wireless, che soddisfano i requisiti di progettazione di basso consumo e miniaturizzazione dei dispositivi domestici intelligenti;
5. Apparecchiature ausiliarie di sicurezza e mediche: circuiti di attivazione del segnale per piccoli rilevatori di sicurezza (come sensori di porte e finestre, rilevatori di fumo) e commutazione di circuiti interni per apparecchiature ausiliarie mediche portatili (come piccoli pulsossimetri), che garantiscono un funzionamento stabile;
6. Ausiliari elettronici automobilistici: circuiti di controllo per piccoli elettrodomestici negli interni delle auto (come ventilatori per auto, luci ambientali), compatibili con le comuni specifiche di tensione 12VDC nei veicoli.
Contatta i dati
| Digitare | CY46F |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ max. (a 1 A 16 V CC) |
| Carico nominale (carico resistivo） | 5A250 V CA |
| Massimo. corrente di commutazione | 5A |
| Massimo. tensione di commutazione | 250VAC |
| Massimo. potenza di commutazione | 1250VA |
| minimo carico di commutazione | 6V 1A |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 20 ms massimo. (Nessun diodo) |
| Tempo di rilascio | 10 ms massimo. (Nessun diodo) |
| Resistenza di isolamento | Min 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 750 V CA, 50/60 Hz per 1 minuto |
| Tra bobina e contatto: 4000 V CA, 50/60 Hz per 1 minuto |
| Resistenza alle vibrazioni | Distruttivo | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Funzionale | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min |
| Distruttivo | 10G min |
| Resistenza | Resistenza meccanica (10.800 ops./h) | 10.000.000 di operazioni (a temperatura ambiente) |
| Durata elettrica (360 ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Temperatura ambiente | -40 ℃ ~ 85 ℃ (senza condensa) |
| Peso | ca. 3,9 g |
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 5 | 40 | 125 | Circa 0,20 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Circa 0,36 W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
I dati mostrati sopra sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina.

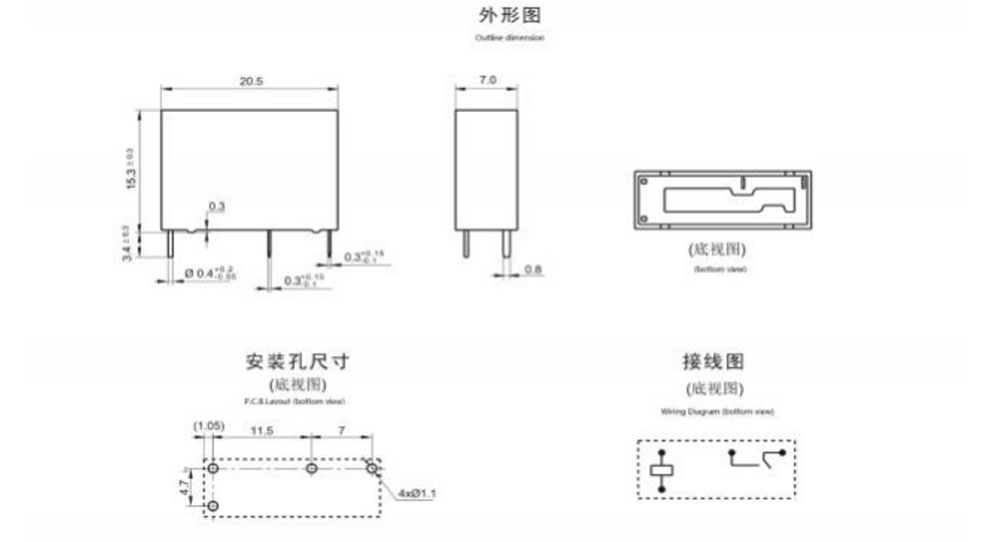

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)

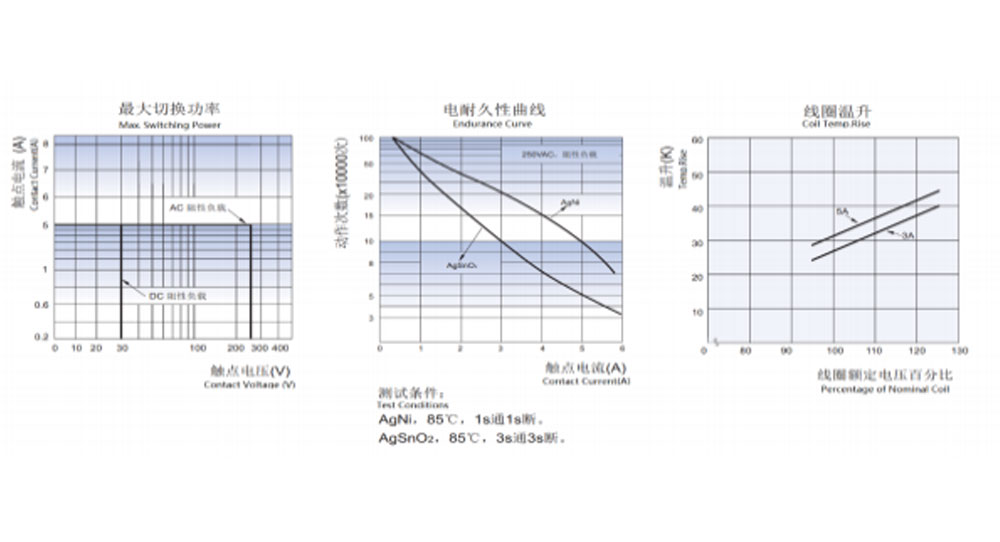

Curve caratteristiche
Informazioni sull'ordine
CY46F - 1 - A - 12 V CC - D - T - XX
1 2 3 4 5 6 7
1:Tipo:CYF3
2: Numero di poli: 1-1 Polo
3: Disposizione del contatto: C Da C ; H Da A ; B Da B
4: Tensione nominale: 5,6,9,12,18,24 V CC
5: Potenza bobina: D-0,36 W L-0,2 W
6: Costruzione protettiva: a prova di S-Flux,
Lavabile di tipo SH-Sealed
7: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
Si sconsiglia la pulizia con acqua o il trattamento della superficie dopo che i relè a prova di flusso sono stati assemblati sul PCB.
Un suffisso speciale personalizzato è disponibile dopo essere stato valutato da CHENGYUAN.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non abbiamo potuto valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero essere nella posizione giusta per scegliere
Prodotto adatto alla propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto utilizzare.
