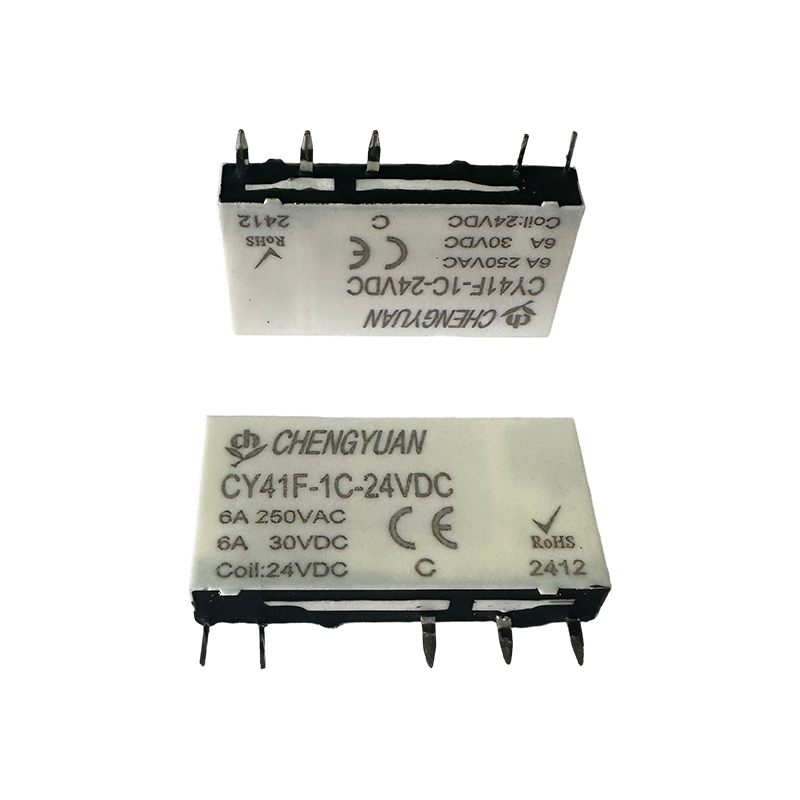

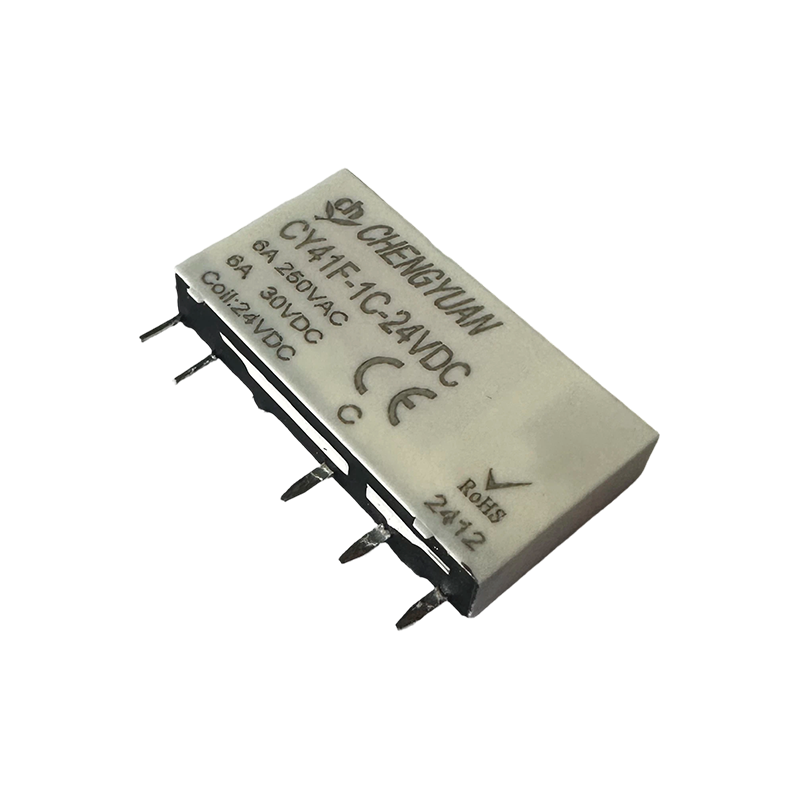

Caratteristiche:
● Ultrasottile (solo 5 mm di larghezza)
● Capacità di commutazione dei contatti 6A
● Tensione dielettrica tra bobina e contatti: 4kV
● Resistenza alla sovratensione tra bobina e contatti: 6 kV
● Soddisfa i requisiti di isolamento rinforzato VDE0700/0631
● Alta sensibilità, consumo energetico di circa 0,17 W
Scenari applicabili:
● Elettrodomestici: controllo della potenza per piccoli elettrodomestici ad alta potenza come stufe elettriche e piani cottura a induzione
● Controllo industriale: apparecchiature di automazione, piccoli PLC, circuiti di controllo motori
● Apparecchiature Smart Power: scatole di distribuzione intelligenti, controllo ausiliario delle pile di ricarica
● Apparecchiature di sicurezza: monitoraggio degli alimentatori, commutazione del circuito del sistema di controllo degli accessi
Parametri di contatto
| Configurazione dei contatti | 1H, 1Z |
| Resistenza di contatto (1) | Contatti placcati oro: ≤ 30mΩ (1A 6VDC); Contatti non placcati oro: ≤ 100 mΩ (1 A 6 V CC) |
| Materiale di contatto | AgSnO₂, AgNi |
| Carico dei contatti (resistivo) | 6 A 250 V CA / 30 V CC |
| Tensione di commutazione massima | 400 V CA / 300 V CC |
| Corrente di commutazione massima | 6A |
| Potenza di commutazione massima | 1500VA/180W |
| Carico minimo (2) | Non placcato oro: 5 V CC 100 mA; Placcato in oro: 5 V CC 10 mA |
| Durabilità meccanica (3) | 1×10⁷ cicli |
| Durabilità elettrica | Tipo H: 6×10⁴ cicli (AgNi, 6A 250VAC/30VDC, carico resistivo, 85℃, 1s on 9s off) Tipo Z: 3×10⁴ cicli (NO, AgNi, 6A 250VAC/30VDC, carico resistivo, 85℃, 1s on 9s off); 1×10⁴ cicli (NC, AgNi, 6 A 250 V CA/30 V CC, carico resistivo, 85 ℃, 1 s acceso 9 s spento) |
Note:
(1) Tutti i valori sopra indicati sono valori iniziali.
(2) Il carico minimo sopra indicato è un valore di riferimento, applicabile ad ambienti con temperatura, umidità e pressione normali con i perni rivolti verso l'alto. Questo valore di riferimento può variare in base alla frequenza di commutazione, alle condizioni ambientali, alla durata prevista e alla direzione di installazione. Pertanto, si prega di condurre test di conferma con carichi effettivi prima dell'uso e si consiglia di evitare l'uso al di sotto di zero gradi Celsius.
(3) Test a vuoto, nessun danno meccanico dopo il test.
Parametri della bobina
| Potenza nominale della bobina | 5 V CC ~ 24 V CC: circa 170 mW |
| 48 V CC, 60 V CC: circa 210 mW |
Nota:
(1) Per i carichi senza una temperatura specificata nella tabella, la temperatura ambiente è la temperatura ambiente.
Parametri di prestazione
| Parametro | Specifica |
| Resistenza di isolamento | 1000 MΩ (500 V CC) |
| Tensione di tenuta dielettrica | Tra bobina e contatti | 4000 V CA per 1 minuto |
| Tra contatti aperti | 1000 V CA per 1 minuto |
| Tempo di funzionamento (alla tensione nominale) | ≤ 8ms |
| Tempo di rilascio (alla tensione nominale) | ≤ 4ms |
| Scossa * (1) | Stabilità | 49 m/s² |
| Forza | 980 m/s² |
| Vibrazione * (1) | 10Hz ~ 55Hz, doppia ampiezza 1mm |
| Umidità | 5% ~ 85% di umidità relativa |
| Intervallo di temperatura | -40℃ ~ 85℃ |
| Tipo di terminale | Tipo PCB |
| Peso | Circa 5 g |
| Tipo di imballaggio | Tipo sigillato in plastica, tipo resistente alla saldatura |
| Tensione nominale (VCC) | Tensione operativa (VCC) (1) | Tensione di rilascio (VCC) (1) | Tensione massima (VCC) (2) | Resistenza della bobina |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9,00 | ≥ 0,60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
