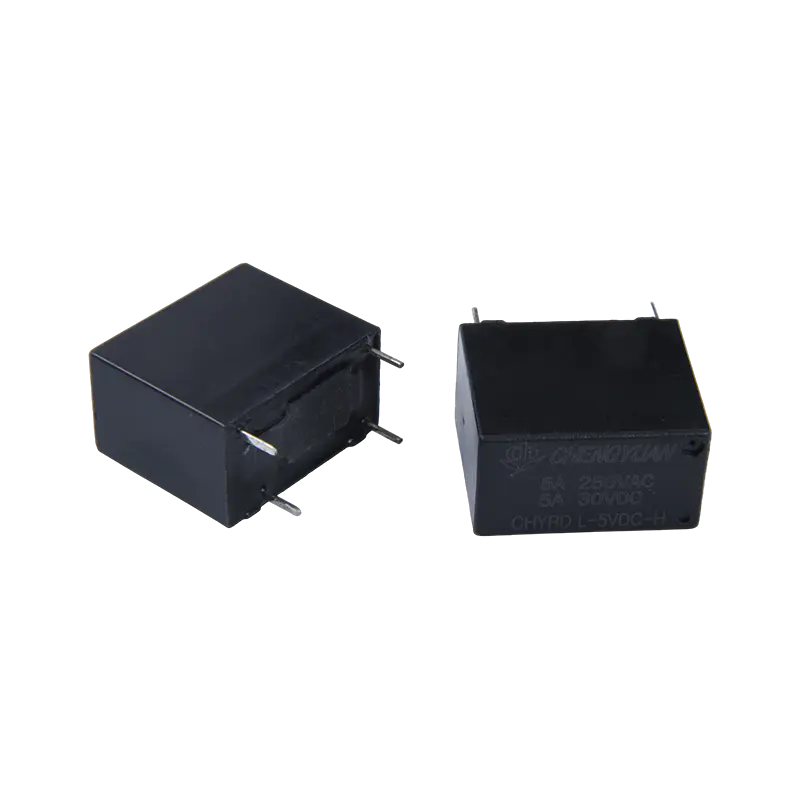

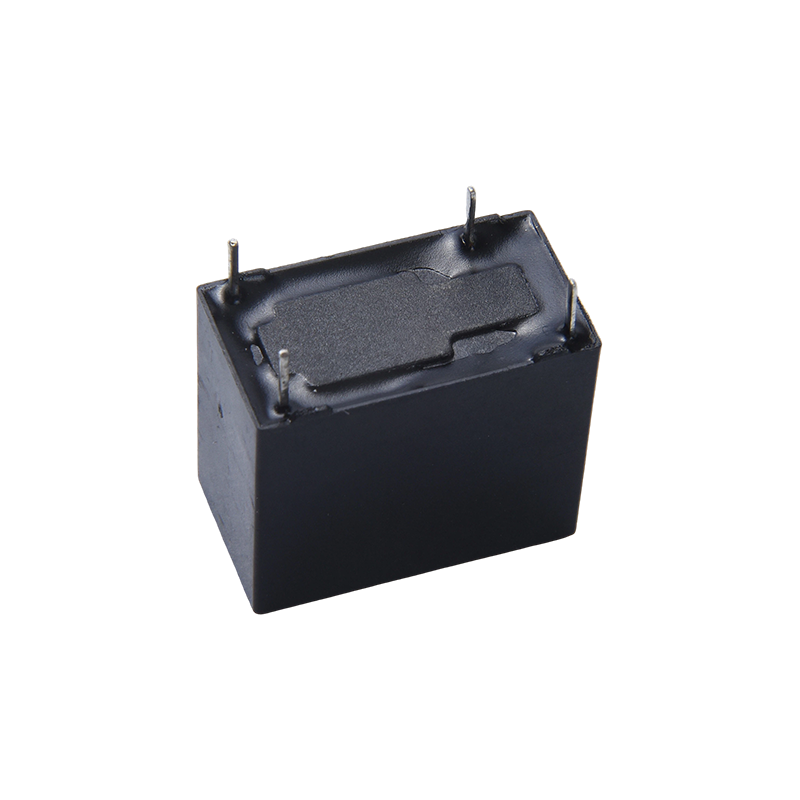

Vantaggi del prodotto:
Specifiche di carico multiple: offre diverse opzioni di corrente di contatto (5 A/10 A/16 A/20 A), consentendo la selezione flessibile della capacità di carico più adatta in base a scenari applicativi specifici.
Compatibilità di montaggio ad alta densità: design strutturale compatto appositamente ottimizzato per ambienti di montaggio ad alta densità, contribuendo a migliorare l'utilizzo dello spazio sulla scheda del circuito.
Forte versatilità: come relè per uso generale, è ampiamente applicabile a vari circuiti di controllo industriale e di elettrodomestici.
Commutazione dei contatti stabile: accende e spegne in modo affidabile i circuiti, garantendo la stabilità del funzionamento dell'apparecchiatura.
Le sue principali applicazioni includono la regolazione automatica, la protezione di sicurezza e la commutazione di circuito.
Nel campo degli elettrodomestici, il relè 32F è ampiamente utilizzato nei condizionatori d'aria, nei cuociriso, nei frigoriferi e negli sterilizzatori per ottenere il controllo dell'alimentazione e la protezione da sovraccarico.
Viene comunemente utilizzato anche nelle apparecchiature per ufficio e nelle apparecchiature audiovisive per la commutazione del segnale e il controllo della regolazione della tensione.
Il controllo industriale, i sistemi di sicurezza e l'elettronica automobilistica (come il condizionamento dell'aria e la gestione dell'alimentazione automobilistica) sono un'altra importante area di applicazione, che soddisfa i requisiti di resistenza alle sovratensioni e affidabilità a lungo termine.
Contatta i dati
| Digitare | CIRDO |
| Materiale di contatto | Lega d'argento: AgSnO2In2O3、AgSnO2、AgNi |
| Resistenza al contatto | 100 mΩ max. (a 1 A 6 V CC) |
| Carico nominale (carico resistivo） | 5 A/10 A 250 V CA,10 A 125 V CA/30 V CC,16 A 250 V CA |
| Massimo. corrente di commutazione | 20A |
| Massimo. tensione di commutazione | 250 V CA/30 V CC |
| Massimo. potenza di commutazione | 2500VA/300W |
| minimo carico di commutazione | 6V 1A |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 10 ms massimo. (Nessun diodo) |
| Tempo di rilascio | 5 ms Massimo. (Nessun diodo) |
| Resistenza di isolamento | minimo 1000 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 1000 V CA, 50/60 Hz per 1 minuto |
| Tra bobina e contatto: 4000 V CA, 50/60 Hz per 1 minuto |
| Resistenza alle vibrazioni | Distruttivo | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Funzionale | 10-55 Hz, a doppia ampiezza di 1,5 mm |
| Resistenza agli urti | Funzionale | 10G min. |
| Distruttivo | 100G min. |
| Resistenza | Resistenza meccanica (10.800 ops./h) | 10000000 ops.(a temperatura ambiente) |
| Durata elettrica (360 ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Atemperatura ambiente | -40 ℃ ~ 85 ℃ (senza condensa) |
| Peso | Circa 4,6 g |
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 3 | 150 | 20 | Circa 0,45 W | 75% del nominale tensione | 5% del nominale tensione | 130% della tensione nominale |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Circa 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
I dati mostrati sopra sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina THD.

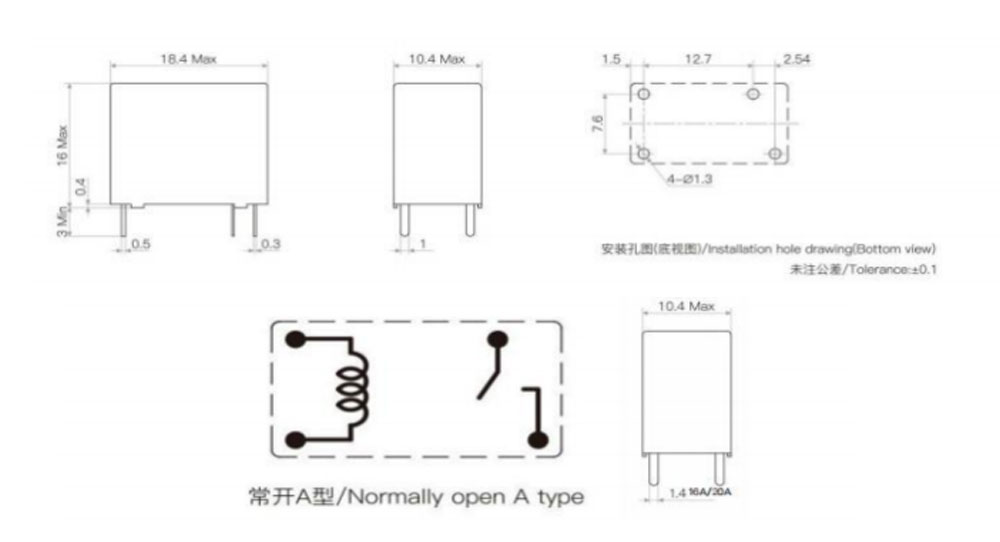

Dimensioni contorno, Schema elettrico, layout PCB (Unità: mm)

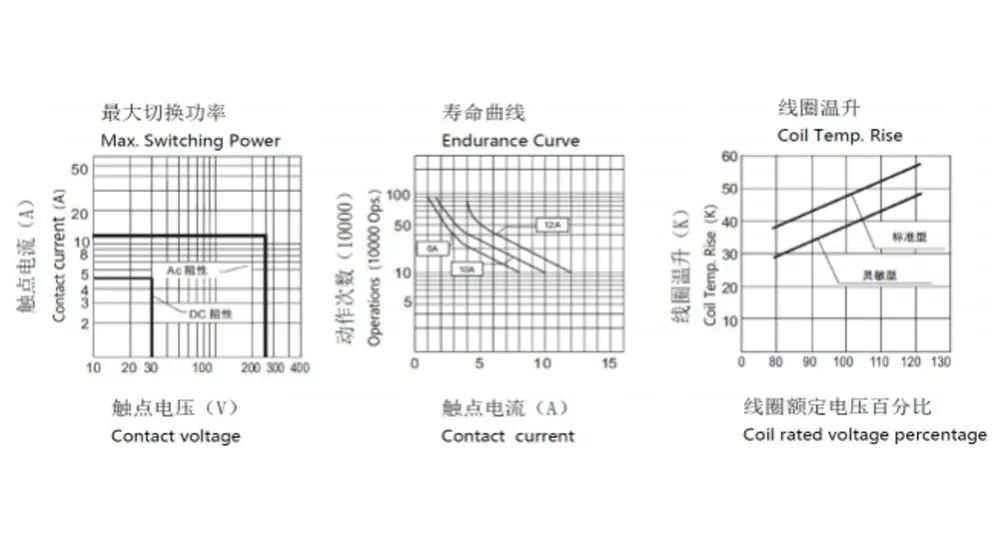

Curve caratteristiche
Informazioni sull'ordine
CHYRD - 1 - A - 12 V CC - B - D - T - XX
1 2 3 4 5 6 7 8
1:Digitare:CHYRD
2: Numero di poli: 1-1 Polo
3: Disposizione del contatto: A-Da A
4: Tensione nominale: 3,5,6,9, 12, 18,24 V CC
5: Colore della custodia: B-Nero
6: Potenza bobina: D-0,45 W L-0,2 W
7: Costruzione protettiva: a prova di S-Flux,
SH-Tipo sigillato, lavabile
8: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
Si sconsiglia la pulizia con acqua o il trattamento della superficie dopo che i relè a prova di flusso sono stati assemblati sul PCB.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non abbiamo potuto valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero essere nella posizione giusta per scegliere
Prodotto adatto alla propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto utilizzare.
