Caratteristiche del prodotto:
Elevata capacità di commutazione dei contatti: oltre al carico standard di 20 A, i contatti supportano la commutazione fino a 35 A, in grado di gestire i picchi di corrente istantanei durante l'avviamento dell'auto o da accessori ad alta potenza.
Consumo energetico estremamente basso: il consumo energetico della bobina è di soli 0,6 W/0,8 W, contribuendo a ridurre il carico sulla batteria del veicolo e allineandosi con la tendenza dell'industria automobilistica verso un basso consumo energetico.
Eccellente durata meccanica: presenta un'elevata resistenza agli urti e alle vibrazioni, garantendo collegamenti elettrici stabili anche in condizioni di guida accidentate e vibrazioni del motore.
Ampio intervallo di tensione della bobina: disponibile in varie specifiche da 3 V CC a 48 V CC, adattandosi a diversi tipi di tensioni del circuito automobilistico.
Design compatto: la struttura ottimizzata e le dimensioni ridotte facilitano l'installazione densa in scatole di controllo elettriche automobilistiche ristrette.

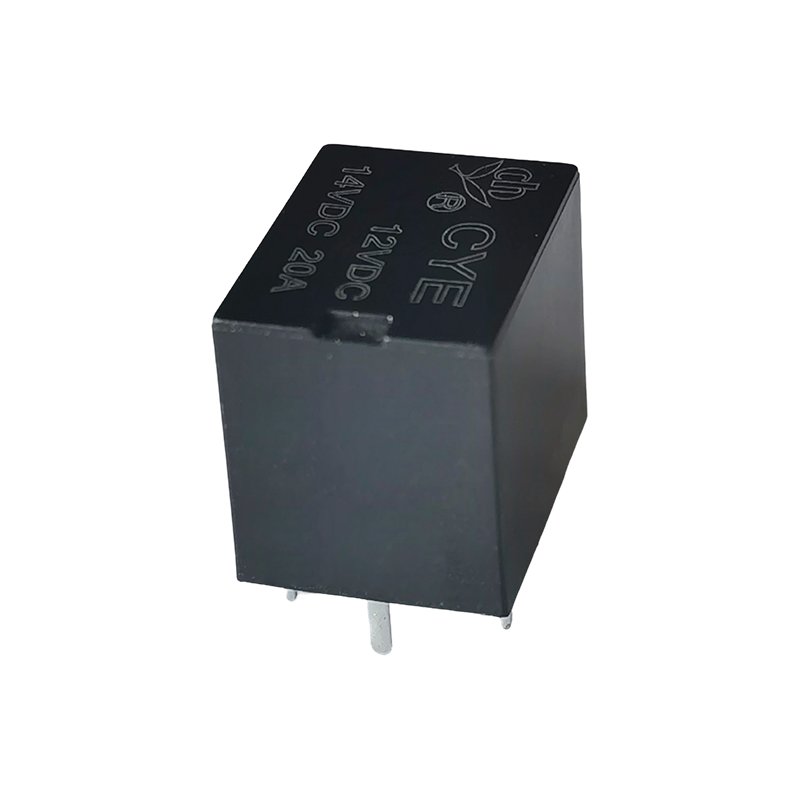

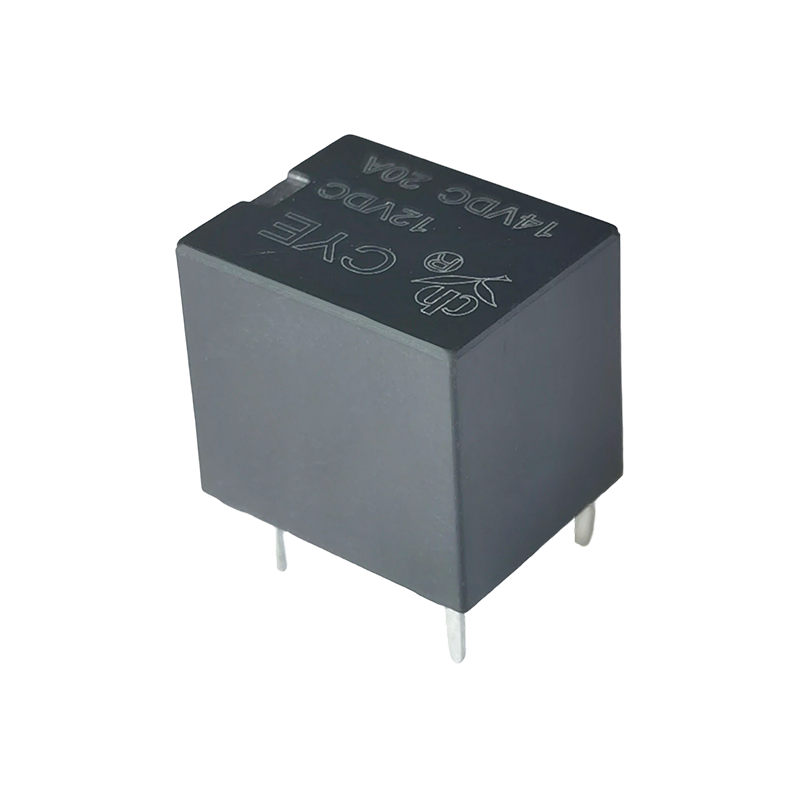

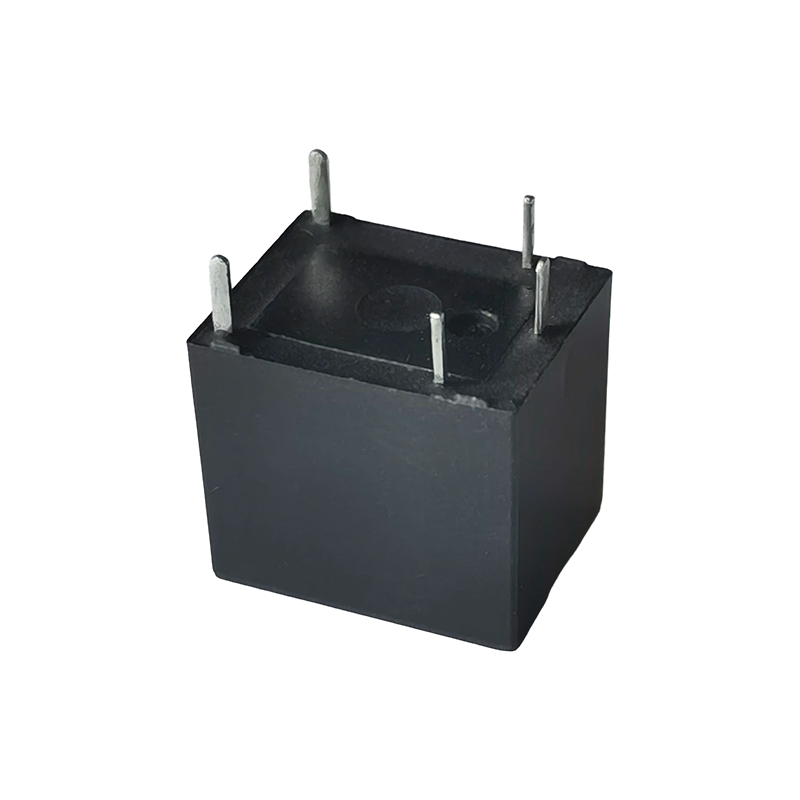

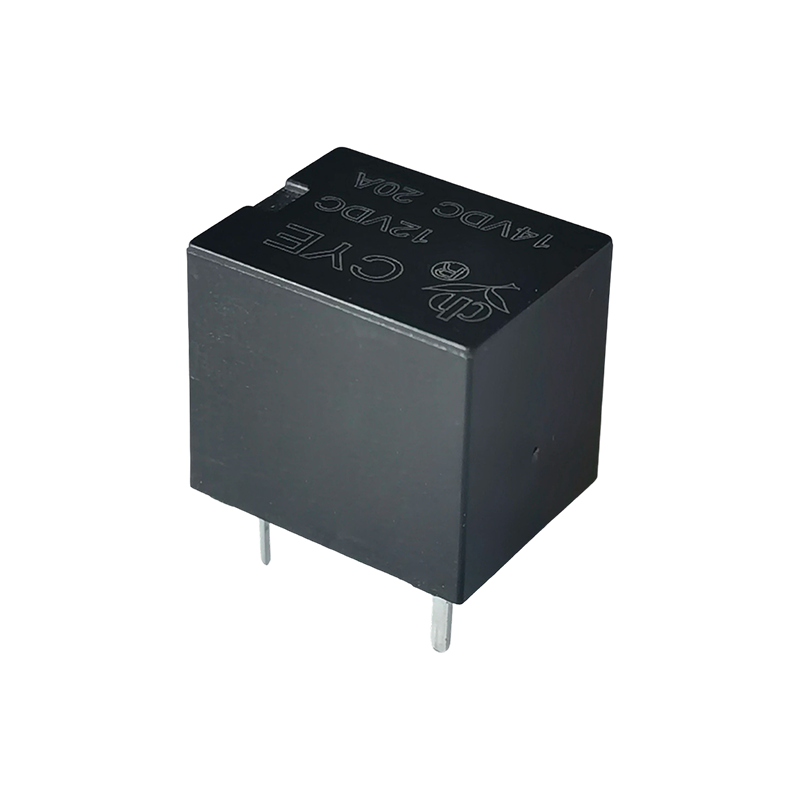

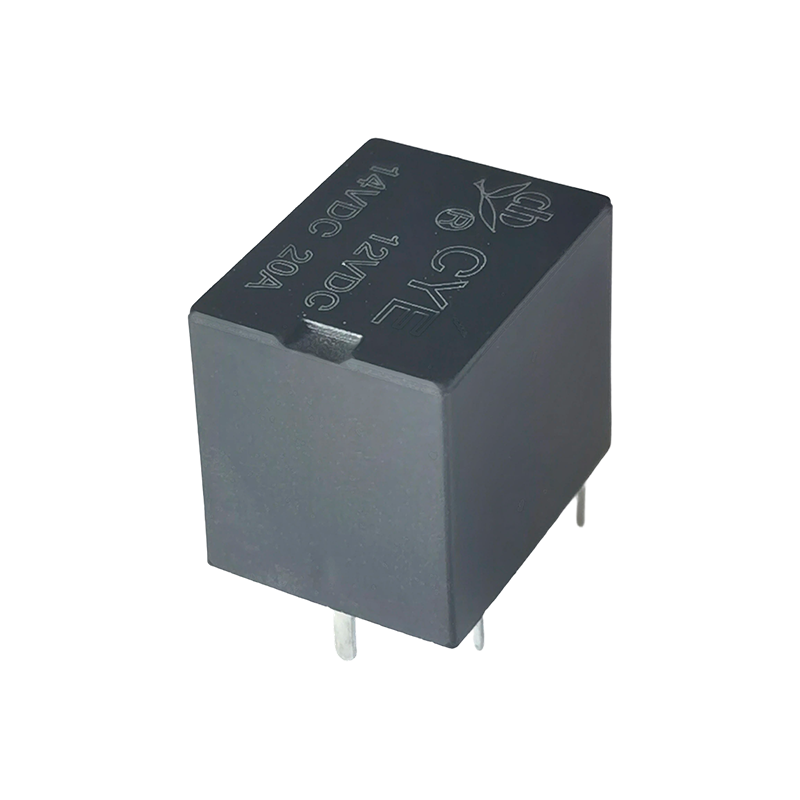

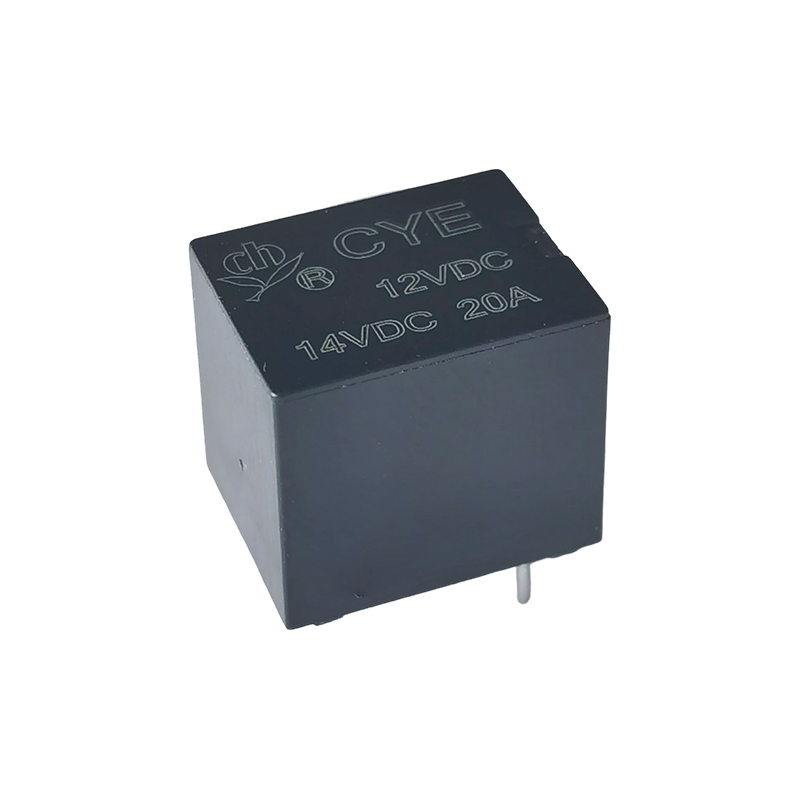

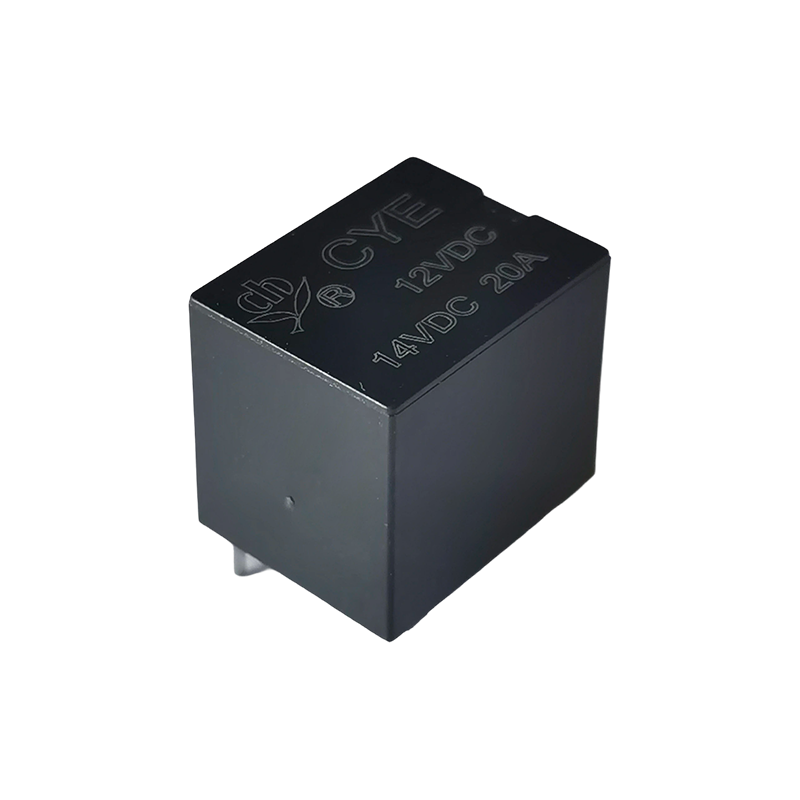

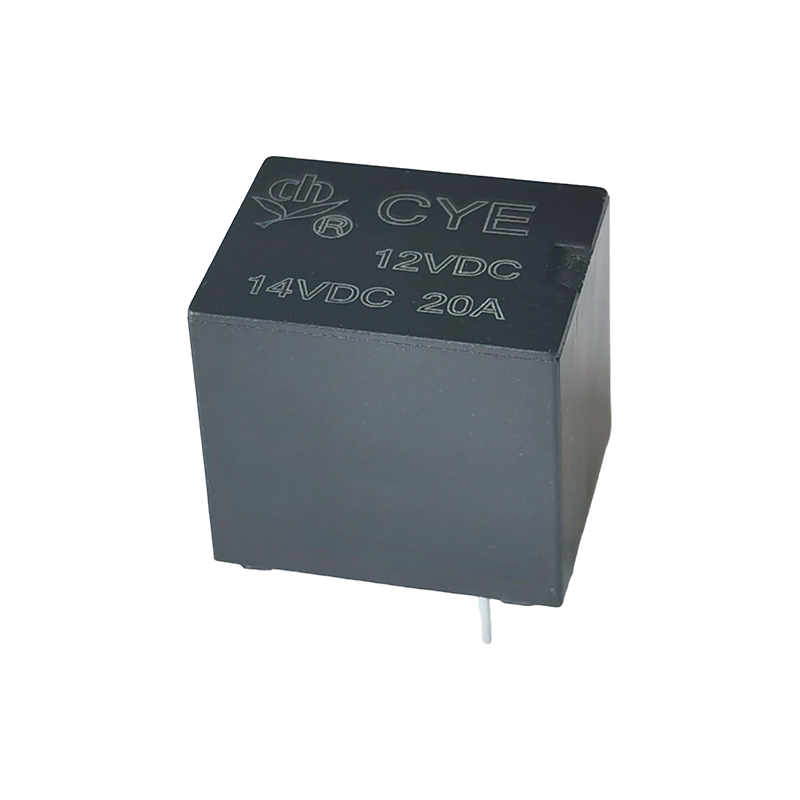

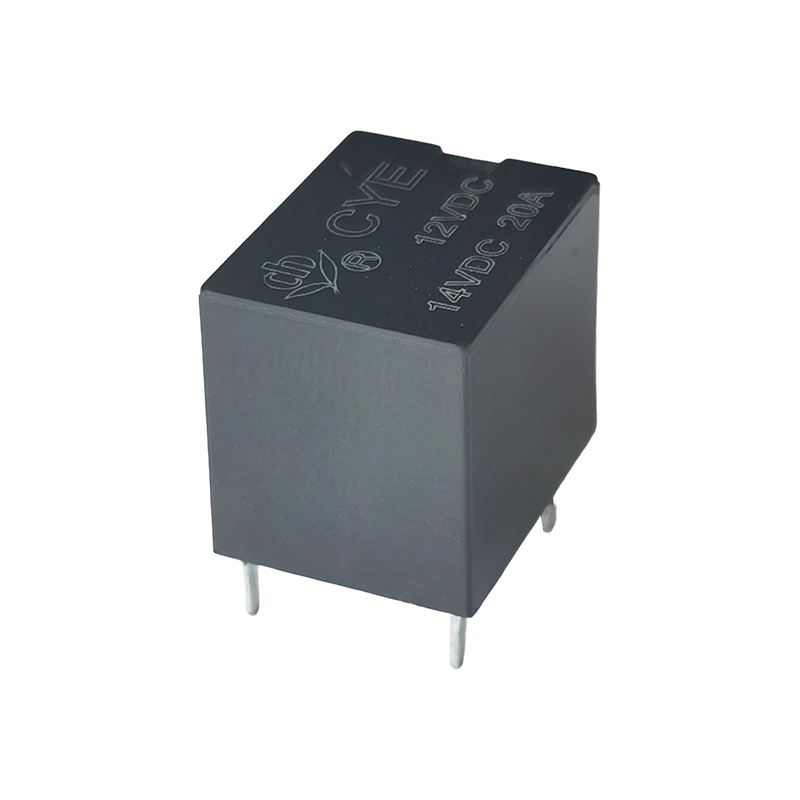

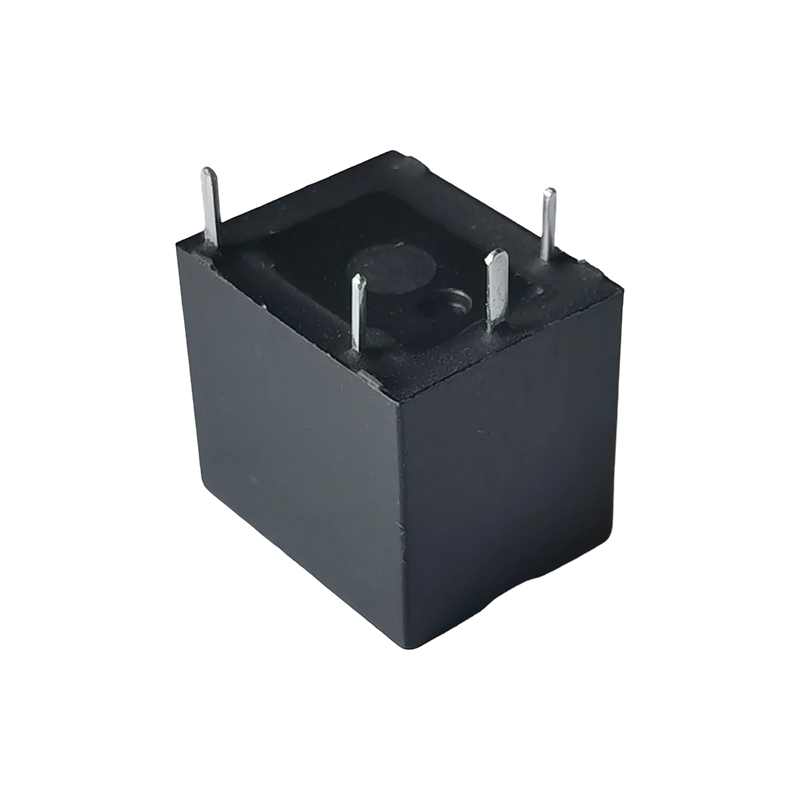

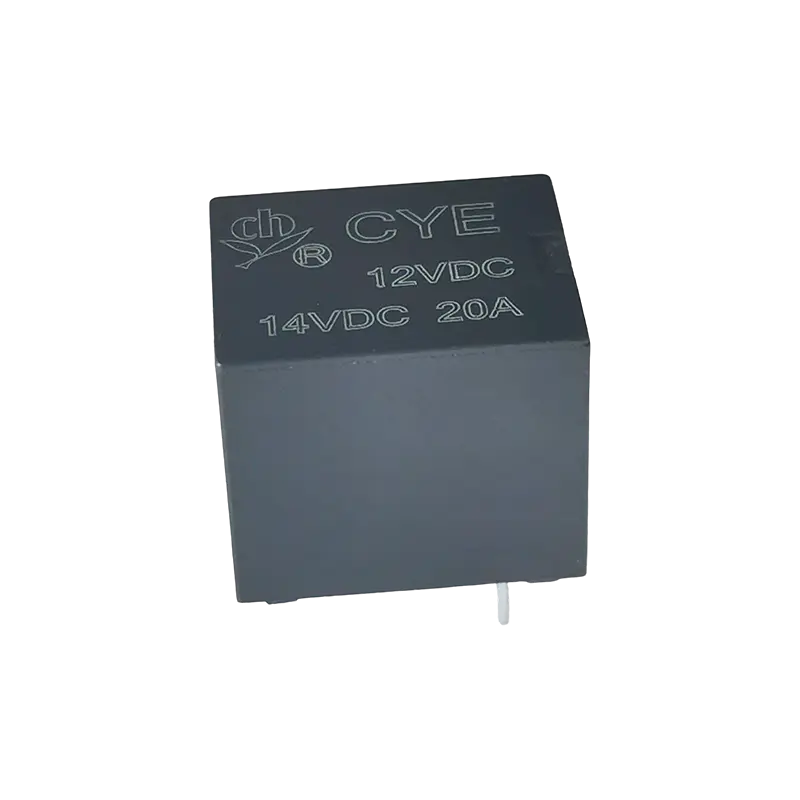

Il relè CYE (T78) è un relè elettromagnetico ad alta potenza ultraminiaturizzato con un'ampia gamma di applicazioni.
I suoi usi principali includono:
Settore automobilistico: comunemente utilizzato nel controllo del motore delle serrature delle portiere delle auto, nei sistemi di allarme antifurto per auto e nella commutazione del segnale e nel controllo del carico nelle apparecchiature elettroniche automobilistiche.
Elettrodomestici e apparecchiature per ufficio: adatti per la gestione dell'alimentazione o la trasmissione del segnale negli elettrodomestici (come condizionatori d'aria, lavatrici) e apparecchiature per l'automazione dell'ufficio.
Sistemi di sicurezza e allarme: come componente principale degli allarmi antifurto automatici, controlla la commutazione del circuito.
Controllo e automazione industriale: utilizzato in sistemi di automazione industriale, strumenti e dispositivi di comunicazione per controllare carichi ad alta potenza con segnali a bassa tensione.
Elettronica di consumo e tecnologie emergenti: applicazioni estese in case intelligenti, dispositivi IoT, nuove apparecchiature energetiche ed elettronica medica.
Contatta i dati
| Digitare | CIAO |
| Materiale di contatto | Lega d'argento |
| Resistenza al contatto | 100 mΩ max. (a 1 A 6 V CC) |
| Carico nominale (carico resistivo） | 20 A 14 V CC |
| Massimo. corrente di commutazione | 35A |
| Massimo. tensione di commutazione | 30 V CC |
| Caratteristiche |
| Tempo di funzionamento (alla tensione nominale della bobina) | 10 ms massimo. (Nessun diodo) |
| Tempo di rilascio | 5 ms Massimo. (Nessun diodo) |
| Resistenza di isolamento | minimo 100 MΩ (a 500 V CC) |
| Rigidità dielettrica | Tra contatti aperti: 500 V CA, 50/60 Hz per 1 minuto |
| Tra bobina e contatto: 500 V CA, 50/60 Hz per 1 minuto |
| Resistenza alle vibrazioni | Funzionale | 10-500 Hz, NO-10G |
| 10-500 Hz, NC-5G |
| Resistenza agli urti | Funzionale | 20 g per NO/11 ms. 5 g per NC/11 ms. |
| Distruttivo | 100G min. |
| Resistenza | Resistenza meccanica （10800ops./h) | 10000000次 10000000 ops.(a temperatura ambiente) |
| Durata elettrica (360 ops./h) | 100.000 operazioni (a temperatura ambiente) |
| Atemperatura ambiente | -40 ℃ ~ 125 ℃ (senza condensa) |
| Peso | Circa 6 g |
| Nominalee tensione (VCC) | Nominalee operativo corrente ±10%(mA) | Resistenza della bobina ±10%(Ω) | Nominalee operating potere | Voltaggio operativo (massimo) | Tensione di rilascio (Min.) | Massimo. tensione consentita |
| 6 | 100 | 60 | Circa 0,6 W | 60% del nominale tensione | 10% del nominale tensione | 130% della tensione nominale |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Circa 0,8 W | 57,5% del nominale tensione |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
I dati mostrati sopra sono valori iniziali. Non applicare la tensione massima consentita sulla bobina per più di 10 minuti per evitare il surriscaldamento della bobina THD.

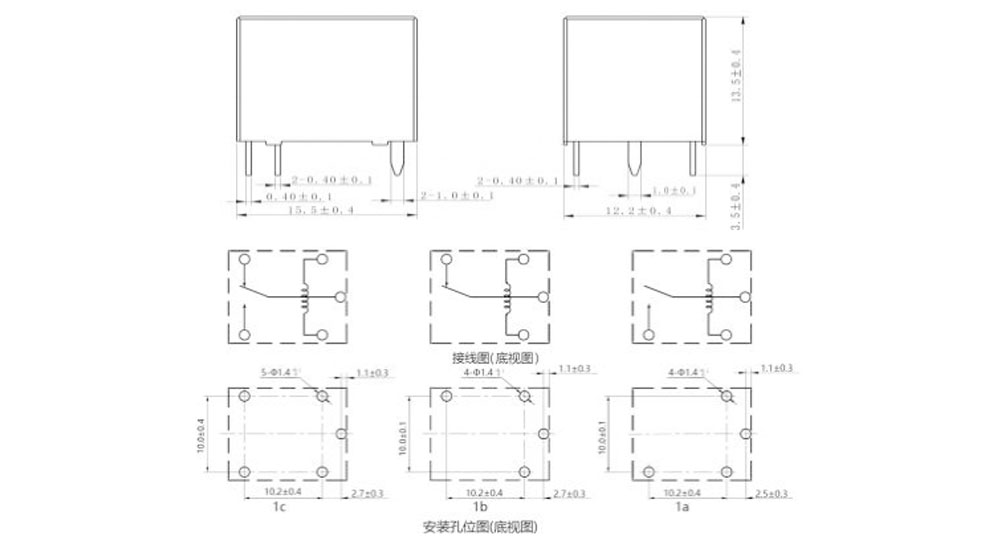

Dimensioni contorno, schema elettrico, layout PCB (unità: mm)

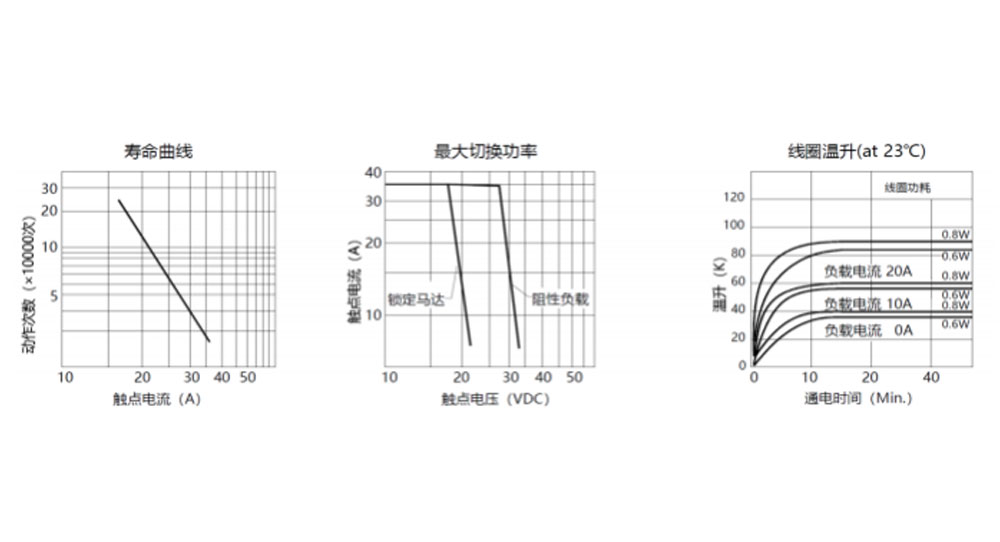

Curve caratteristiche
Informazioni sull'ordine
CYE - 1 - C - 12 V CC - B - D - T - XX
1 2 3 4 5 6 7 8
1:Digitare:CYE
2: Numero di poli: 1-1 polo
3: Disposizione dei contatti: A-Modulo A ; Modulo B B ; Modulo C C
4: Tensione nominale: 6,9,12,24 V CC
5: Colore custodia: B-Nero
6: Potenza bobina: D-0,8 W L-0,6 W
7: Costruzione protettiva: a prova di S-Flux,
SH- Tipo sigillato lavabile
8: Parametro speciale: tipo Nil-Standard
Lettera o numero: requisito speciale
I relè a prova di flusso non possono essere utilizzati in ambienti con sostanze inquinanti come H2S, SO2, NO2, polvere, ecc.
Si sconsiglia la pulizia con acqua o il trattamento della superficie dopo aver assemblato i relè a prova di flusso sul PCB.
Dichiarazione di non responsabilità: le specifiche sono solo di riferimento. Le specifiche sono soggette a modifiche senza preavviso.
Non abbiamo potuto valutare tutte le prestazioni e tutti i parametri per ogni possibile applicazione. Pertanto, gli utenti dovrebbero essere nella posizione giusta per scegliere
Prodotto adatto alla propria applicazione. Per i relè sigillati, dopo l'installazione e la pulizia, aprire il foro di ventilazione nella custodia prima dell'uso. In caso di domande, contattare Chengyuan per i servizi tecnici. Tuttavia, è responsabilità dell'utente determinare quale prodotto utilizzare.
